介紹

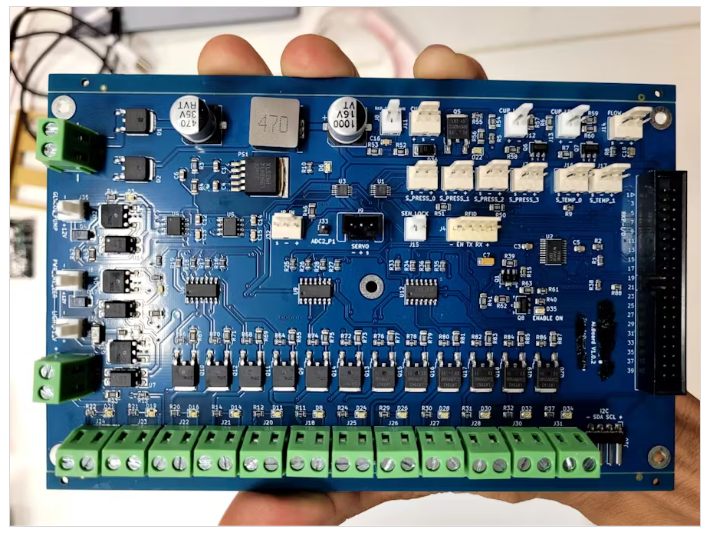

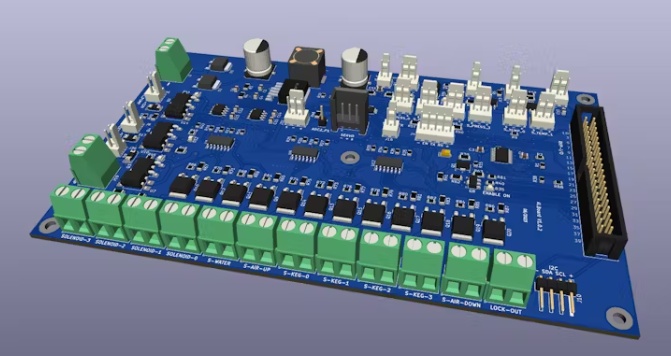

自動化和物聯網(IoT)正在改變我們與電子設備交互的方式。為了便于傳感器、執行器和智能系統的集成，我們提出了Aiboard——一種與Rock-Pi和Raspberry Pi兼容的先進控制板。

Aiboard的想法源于許多工程師、制造商和物聯網愛好者面臨的一個真正的挑戰：以一種有效和可擴展的方式集成傳感器、執行器和控制系統的困難。在開發自動化和監控項目時，我們注意到現有的解決方案通常需要復雜的布線、多個模塊和并不總是用戶友好的編程。

從這種需求出發，我們?cè)O(shè)想了一種可以簡化流程的電路板，提供緊湊，模塊化和高度兼容的解決方案。我們的目標很明確：創建一個與Rock-Pi和Raspberry Pi無縫集成的智能平臺，使自動化和物聯網項目更容易訪問。

最初的項目旨在開發一個接口，可以控制精釀啤酒自動售貨機的傳感器和執行器。在完成它之后，可以實現界面的多功能性以及在許多其他項目中使用它的可能性。經過數月的研究和開發，我們研究了一種電子架構，該架構結合了數字和模擬接口，繼電器控制和通過I2C， SPI和UART進行通信。此外，我們確保Aiboard能夠適應不同的用例，從家庭自動化和工業監控到精準農業。

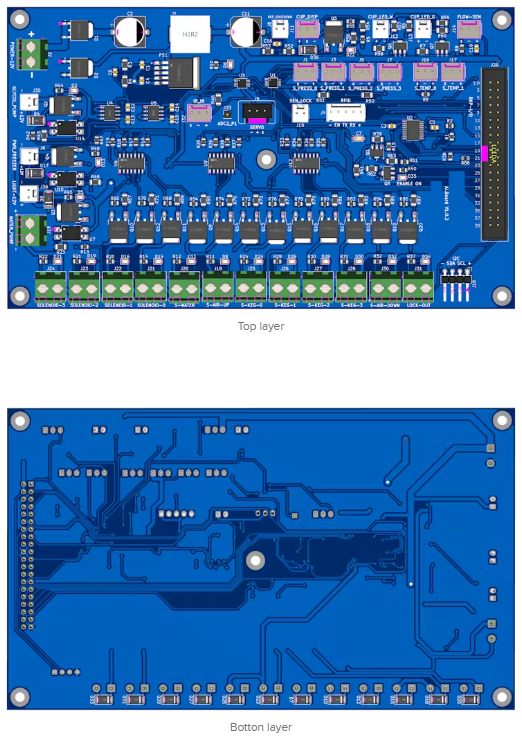

盡管它有幾個I/O，但電路板的體系結構僅限于兩層，沒有中間層。

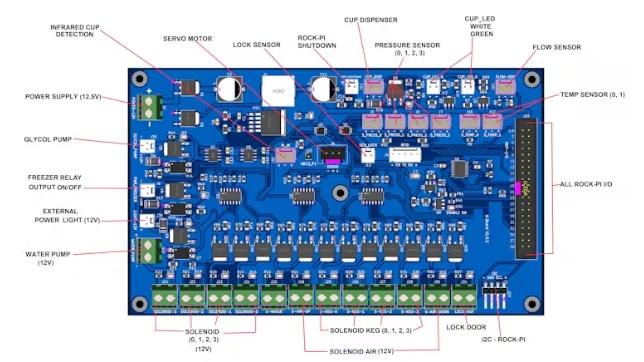

可控傳感器和執行器

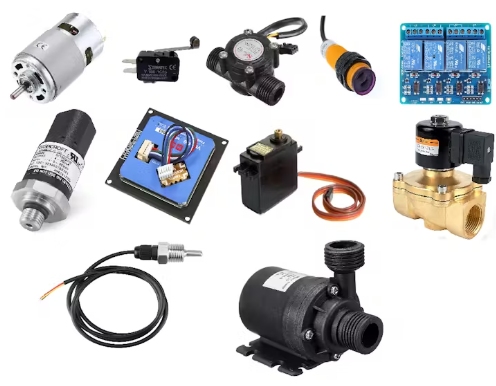

AiBoard允許集成多個傳感器和執行器，包括：

?壓力傳感器

?流量傳感器

?溫度傳感器

?伺服電機

?電磁閥

?12V直流電機

?繼電器模塊

?GPS模塊

?紅外傳感器

?無線網絡模塊

…

傳感器在5V電壓下工作，執行器在12V電壓下工作。為保證接口正常工作，建議使用240W以上的電源。

接口與巖石派/樹莓派

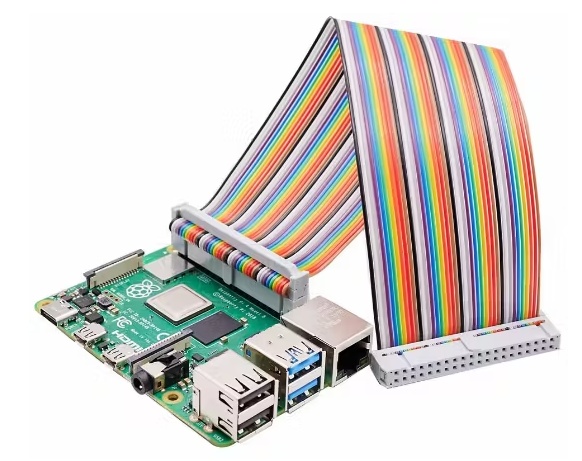

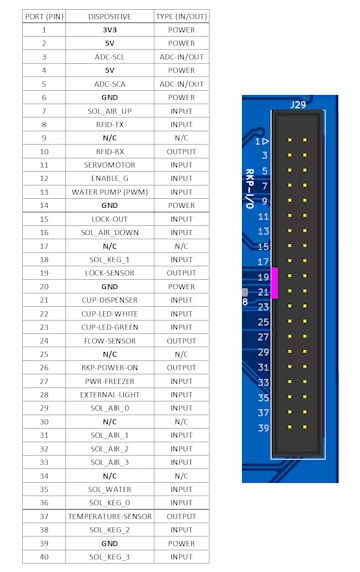

與Rock-Pi或Raspberry-Pi的連接是通過一根40針的扁平電纜。所有單板計算機的GPIO都連接到AiBoard接口，包括它們的電源引腳。

結論

Aiboard是自動化和物聯網項目的通用解決方案，可創建智能的云連接系統。它與Rock-Pi和Raspberry Pi的兼容性使得從智能家居到工業和農業綜合企業的各個領域的應用成為可能。

本文編譯自hackster.io
