電容式觸摸傳感器因其靈敏度高、體積小、節能等特點，在電子工程中得到廣泛應用。其中，TTP223B電容式觸摸傳感器以其簡單、多功能性和低功耗而廣受歡迎。本教程將詳細解釋如何將TTP223B觸摸傳感器與Arduino Uno連接。

什么是TTP223B電容式觸摸傳感器?

TTP223B是一款基于TTP223-BA6集成電路的單通道電容式觸摸傳感器模塊。它的設計目的是檢測由觸摸引起的電容變化，使其成為傳統按鈕的完美替代品。它的工作電壓在2.0V到5.5V之間，可以與大多數Arduino板兼容。根據是否檢測到觸摸，傳感器輸出數字HIGH或LOW信號。當傳感器被觸發時，板載LED亮起，提供視覺指示。

TTP223B觸摸傳感器的特點

?低功耗：該模塊功耗非常小，在3V時通常為1.5μA。

?工作電壓寬：工作電壓范圍為2.0V至5.5V，兼容3.3V和5V系統。

?靈敏度可調：傳感器的靈敏度可以通過外部電容(0到50pF)進行微調。

?操作模式：提供直接模式和切換模式，具有主動高電平或主動低電平輸出選項。

?自動校準：不斷調整其靈敏度，以保持一致的性能。

?緊湊的設計：傳感器包括安裝孔，便于在電子項目中安裝。

?人體觸摸穩定性：提供穩定的觸摸檢測。

TTP223B電容式觸摸傳感器的工作原理

TTP223B工作原理是電容式感應。每個物體都有固有的電容，包括人的手指。當導電物體(如手指)接近或接觸傳感器的電極時，系統的電容就會發生變化。

TTP223-BA6 IC使用振蕩器電路處理這種變化，產生數字輸出信號?？刂七壿嬰娐吩u估該信號并識別觸摸事件。輸出驅動電路通過切換輸出引腳的狀態來響應，指示是否存在觸摸。這種行為完全由TTP223-BA6 IC管理，確保無縫可靠的觸摸檢測。

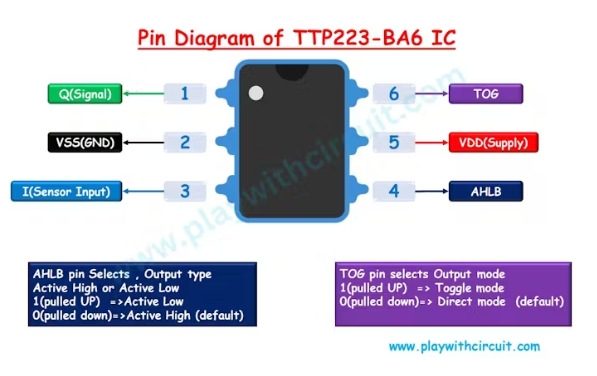

TTP223-BA6 Pinout描述

?信號(Q)：數字輸出引腳。表示是否檢測到觸摸(HIGH或LOW)。

?傳感器輸入(I)：感應系統的電容變化，作為輸入引腳。

?AHLB (Active HIGH/LOW Pin)：決定輸出信號的激活狀態。當LOW時，輸出為活動HIGH。當高電平時，輸出為低電平。

?TOG (Toggle Pin)：控制輸出模式。LOW啟用直接模式，HIGH啟用切換模式。

?VDD (Power Supply)：連接電源電壓(2.0V ~ 5.5V)。

?VSS (GND)：與電源接地相連

切換操作模式

在切換模式下，傳感器會隨著每次觸摸事件切換其輸出狀態。例如:

?初始狀態為LOW。

?第一次觸摸將狀態切換到HIGH。

?第二次觸摸將其切換回LOW。

這種行為使得切換模式適用于控制燈或打開和關閉設備等應用。

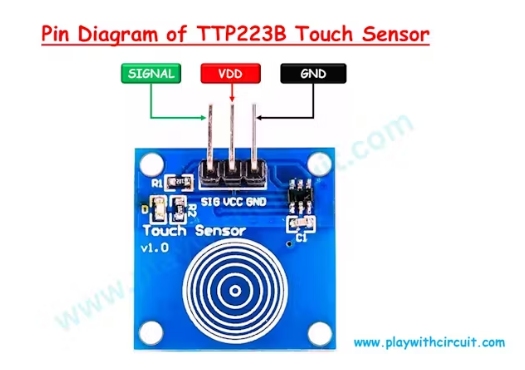

TTP223B觸摸傳感器輸出

TTP223B電容式觸摸傳感器模塊有三個主引腳，對其操作至關重要。

VDD (Power Supply Pin) VDD引腳用于TTP223B模塊供電。它通常需要2.0V到5.5V直流的電壓供應。這種輸入電壓的靈活性使傳感器與各種微控制器和電源兼容。當連接到合適的電源時，TTP223B傳感器的內部電路變得活躍并準備檢測觸摸事件。

信號(數字輸出引腳)信號引腳是觸摸傳感器的輸出引腳。它提供數字信號，指示觸摸事件的檢測。當傳感器檢測到觸摸時，信號引腳變?yōu)楦唠娖?通常相當于電源電壓水平)。如果沒有檢測到觸摸，引腳保持低電平(通常在地電平)。這種二進制輸出非常適合與Arduino數字輸入引腳接口，使觸摸檢測易于讀取并用于各種電子項目。

GND(接地引腳)用于傳感器模塊的接地。它必須連接到電源或Arduino的接地端才能完成電路。正確的接地是保證傳感器穩定工作和準確檢測觸摸的關鍵。

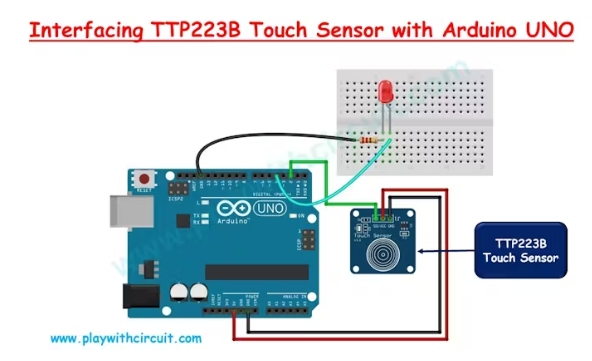

TTP223B觸摸傳感器與Arduino接口

讓我們將TTP223B觸摸傳感器與Arduino UNO連接起來。

TTP223B觸摸傳感器由Arduino的5V和GND引腳供電。這確保了傳感器在穩定的電壓水平下工作，提供可靠的觸摸檢測。觸摸傳感器的信號引腳連接到Arduino上的數字輸入引腳2。這種連接允許Arduino讀取來自觸摸傳感器的數字輸出，當檢測到觸摸時將為HIGH，否則為LOW。紅色LED通過100歐姆電阻連接到Arduino的數字引腳4。電阻器限制流過LED的電流，以防止損壞并確保其適當亮起。

當TTP223B傳感器上檢測到觸摸時，信號引腳變?yōu)镠IGH。Arduino讀取這個HIGH信號并打開連接到引腳4的LED。Arduino還在Arduino IDE的Serial Monitor窗口顯示“Touch Detected”信息，在軟件界面中提供視覺反饋。

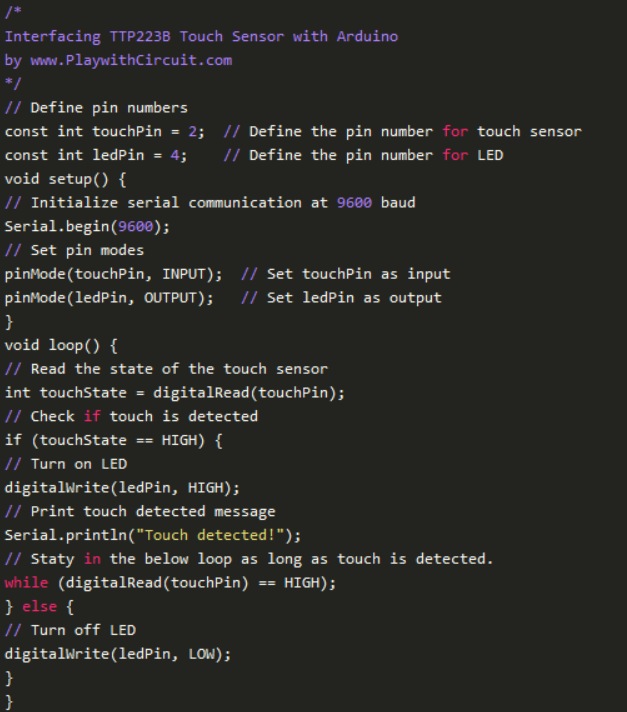

代碼

本文編譯自hackster.io
