你可能會想，一個沒有明顯機械運動的秤是否可能存在。事實上，如果通過應變計(DMS)讀取，鋁塊的極微小彎曲就足以以高精度測量質量。

在本教程中，我們使用稱重傳感器(附帶應變片)和24位ADC HX711讀取測量信號。ESP8266或ESP32(以下簡稱“ESP”)運行MicroPython來處理數據并在OLED屏幕上顯示重量。

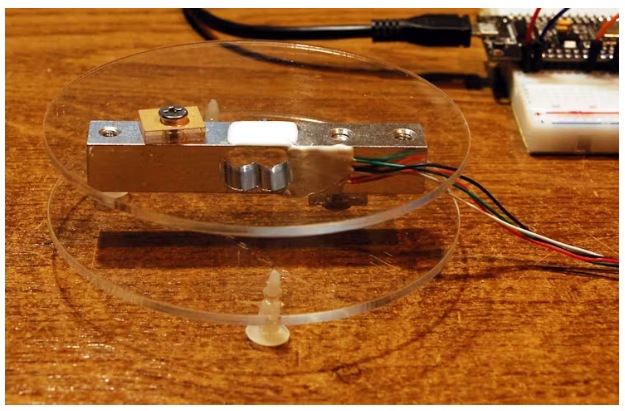

在上面的測壓元件中，鋁塊被擰在右邊的底板上，而左邊則是稱重平臺。即使是非常輕的物體(比如0.9克的一張紙)也會在金屬中引起微小但可測量的變形。

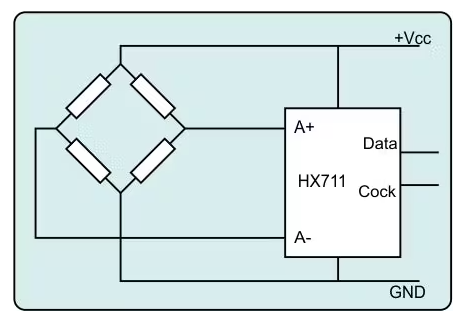

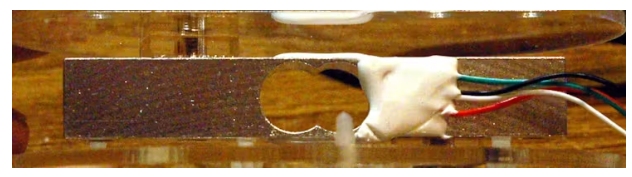

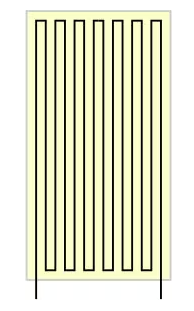

應變片是在塑料基板上的極薄導電軌道。當測壓元件彎曲時，這些軌跡變得稍微更長和更窄，導致電阻的微小變化。在橋接電路中，這個微小的信號被HX711放大并數字化。

HX711模塊放大這個非常小的電信號，并使用24位ADC進行轉換，從而實現非常精細的測量。

程序和固件

?flash和編程ESP32/ESP8266通過thony IDE或μPyCraft。

?MicroPython固件：最新版本(例如v1.19.1版本)。

這個項目的MicroPython模塊：

?ssd1306.py - OLED顯示器的硬件驅動程序

?OLED顯示的API

?用于數字顯示的大字體集

?HX711 .py -用于HX711的API

?Scale.py -主要應用程序代碼

自動啟動和測試

要使程序在啟動時自動運行，請將其重命名為boot.py并將其上傳到ESP。在重置時，它將自動運行。

Thonny允許您手動運行腳本(例如，按F5)進行即時調試- MicroPython在傳統Arduino工作流上的關鍵優勢。

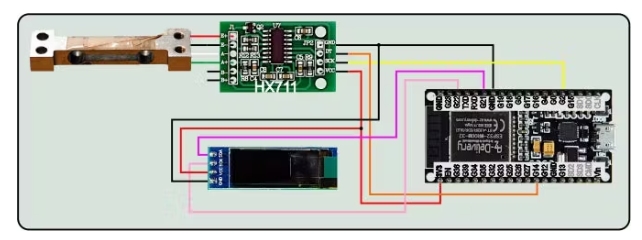

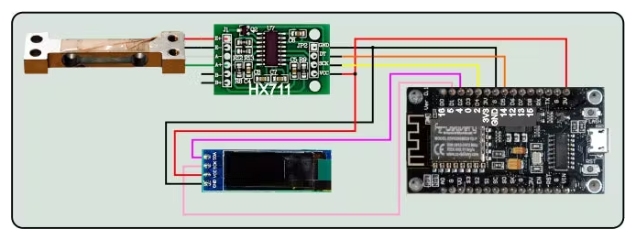

下面是與ESP8266和ESP32使用相同HX711模塊的接線圖。確保使用不干擾ESP啟動過程的GPIO引腳，并正確連接I2C總線(ESP8266: GPIO4=SDA, GPIO5=SCL;Esp32: gpio21 = sda, gpio22 = scl)。

HX711 MicroPython模塊

HX711不是I2C傳感器;它通過輸出和DPCLK引腳串行通信。每個24位轉換之后是1-3位選擇通道(A/B)和增益設置。

文件HX711 .py包含HX711類和一個自定義異常，如果模塊沒有響應。在下面的示例代碼片段中，您可以看到如何逐位請求數據：

首先傳輸MSB(最高有效位)。channel參數選擇使用哪個通道(A/B)和增益因子。

使用稱重傳感器HX711和ESP (ESP8266或ESP32)，您可以構建非常精確的秤。MicroPython使讀取和顯示測量結果變得簡單，即使實際的金屬變形是在原子尺度上。HX711仍然能夠產生穩定的、可重復的讀數。

本文編譯自hackster.io
