該定制板集成了大功率電機控制，無線通信和高效電源管理

在RC汽車的世界里，精確控制和效率是至關重要的。為了推動性能的極限，我專門為RC汽車設計了一個先進的PCB。這種定制板集成了大功率電機控制，無線通信和高效的電源管理，使其成為愛好者和機器人愛好者的理想選擇。

為了將這個項目規模化，我計劃使用JLCPCB制造PCB， JLCPCB是一家領先的PCB制造商，以高質量的制造和可負擔性而聞名。JLCPCB將為該項目提供可靠和精確的PCB制造。

項目概述

該項目旨在開發一個定制PCB，通過提供以下功能來提高RC汽車的性能：

?基于esp32 - s3無線控制

?DRV8871電機驅動模塊，實現高效電機控制

?LM2576 DC-DC轉換器和AMS1117-3.3V穩定電源管理

?CH340支持usb轉串口通信

?JLCPCB的高品質制造

該PCB設計緊湊，高效，易于集成到RC汽車底盤，允許實時控制和增強的機動性。

原理圖與PCB設計

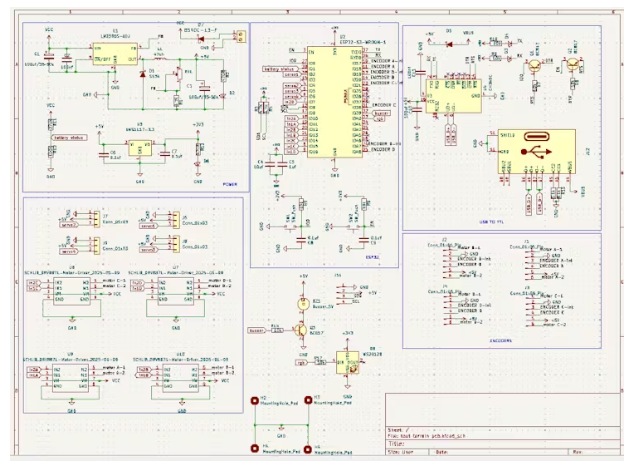

以下是定制PCB的原理圖：

本設計包括以下幾個關鍵部分：

?電源管理-包括用于電壓調節的LM2576 DC-DC轉換器和用于穩定MCU運行的AMS1117-3.3V穩壓器。

?電機驅動電路——采用DRV8871模塊實現高效、大功率的電機控制。

?ESP32-S3接口-通過Wi-Fi和藍牙提供無線連接。

?CH340支持usb轉串口通信。

?JLCPCB制造-確保高質量的PCB制造和可靠的性能。

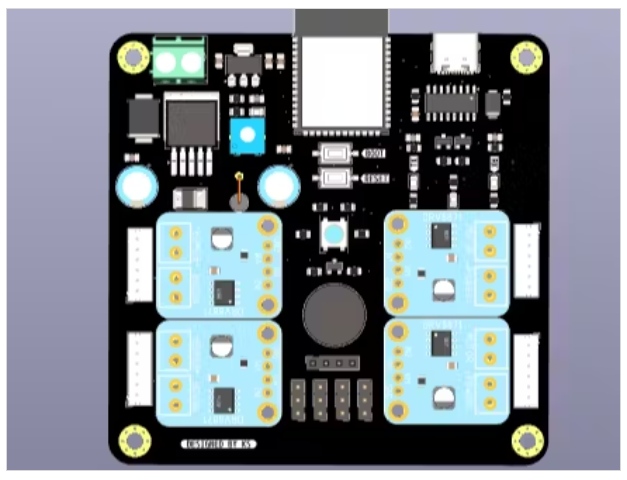

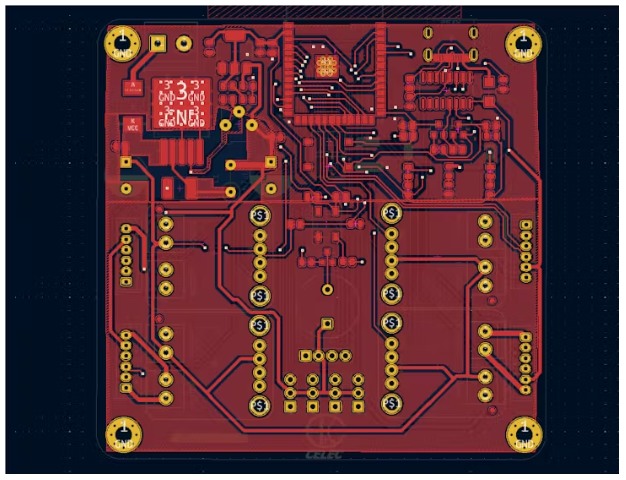

PCB布局預覽：

制造計劃

PCB目前處于設計階段，將使用JLCPCB制造。一旦PCB被制造出來，我將進行組件組裝和測試，以驗證其性能。

為什么JLCPCB ?

JLCPCB將通過提供：

?以合理的價格制造高質量的PCB。

?快速原型與快速周轉時間。

?具有多層和高密度PCB能力的精密制造。

?先進電子項目的可靠性和耐用性。

本文編譯自hackster.io
