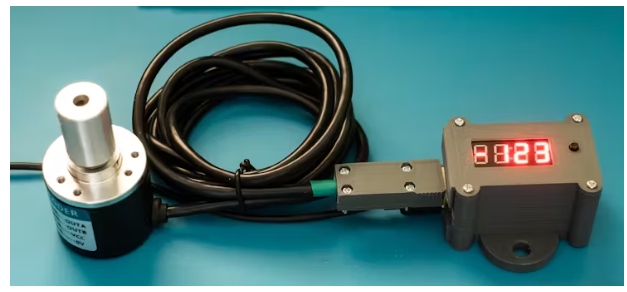

量角器是一種專門的設備，用于高精度測量旋轉角度，并通過USB將這些測量結果傳輸?shù)街鳈C(jī)。它集成了一個精確的編碼器，能夠以1度的精度測量角度。樹莓派Pico通過可編程I/O (Programmable I/O)高速讀取編碼器信號，而TinyUSB庫則用于與主機共享數據。該量角器的開發主要是為了解決在汽車駕駛模擬中需要精確測量物理方向盤的旋轉角度的問題。

軟件棧

為了提供所需的功能，該平臺需要支持快速I/O和簡單的USB處理。使用直接GPIO讀取編碼器信號的初步實驗表明，在快速旋轉過程中，信號可能部分丟失，因為直接GPIO只能處理高達~10kHz的變化。一個更好更快的選擇是使用Raspberry Pi Pico上可用的可編程輸入/輸出(Programmable Input/Output， PIO)功能。

最初，我計劃使用最簡單的軟件選項——MicroPython，但它缺乏對USB功能的直接支持。CircuitPython是第二個候選，但它沒有完全的PIO支持。最后，我選擇了c++，因為它為Raspberry Pi Pico (TinyUSB庫)提供了良好的USB支持以及PIO功能。

我基于TinyUSB庫中的hid_composite示例實現，并從實現中刪除了除通用輸入/輸出設備外的所有子設備。我用一個處理基于tm1637的顯示的簡單類和一個帶有處理編碼器信號的自定義PIO代碼的Encoder c++類完成了代碼。

為了開發，我使用了Microsoft Visual Studio Code和官方的Raspberry Pi Pico擴展(在macOS和Windows上)。

編碼器信號處理

編碼器產生兩相正交脈沖信號，每個相位每旋轉400個脈沖。該信號的解碼由PIO程序(在文件encoder.pio中)執行，該程序等待通道a上的上升沿，然后檢查通道B上的值：對于0，生成IRQ 0;對于1，生成irq1。這些中斷由Encoder c++類處理：irq0減少旋轉計數器，而irq1增加旋轉計數器。這種配置每次旋轉產生400個脈沖，計數器值需要乘以360/400 = 0.9來表示以度為單位的值。

通過增加三個PIO程序，可以將測量精度提高到每旋轉1600個脈沖：一個等待通道A的下降沿，另一個等待通道B的上升沿，第三個等待通道B的下降沿。

USB通信

USB處理實現基于TinyUSB庫中的hid_composite示例。除通用輸入/輸出設備外，所有設備類型都從原始代碼中刪除。可以使用tests目錄中的兩個示例在主機設備上測試該實現：

?Test_hid.py，它使用了hid庫

?Test_pyusb.py，它使用pyusb庫

?構建指令

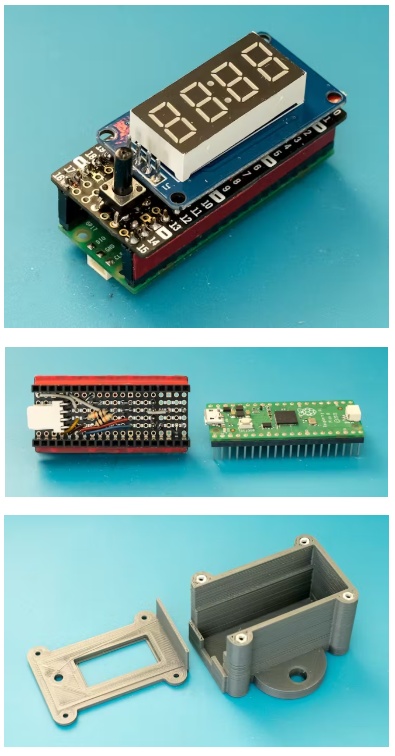

連接:

?編碼器<-> RPi Pico

?VCC[紅色]<-> VBus[引腳40](5V)

?GND[黑色]<-> GND[例如引腳38]

?通道A[白色]<-> GP2[引腳4]+ 10 kOhm上拉電阻至3V3[引腳36]

?通道B[綠色]<-> GP3[引腳5]+ 10 kOhm上拉電阻到3V3[引腳36]

?TM1637顯示<-> RPi Pico

?CLK <-> 5[引腳7]

?DIO <-> 4[引腳6]

?VCC <-> 3V3[引腳36]

?GND <-> GND[例如引腳38]

?復位開關<-> RPi Pico

?3V3[針36]

?GP14[引腳19]

案例:

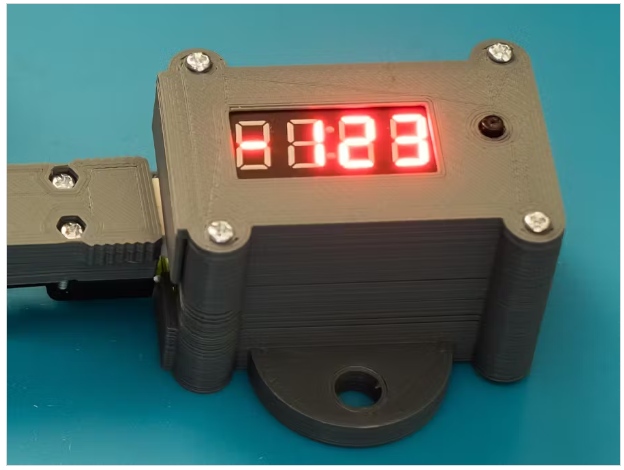

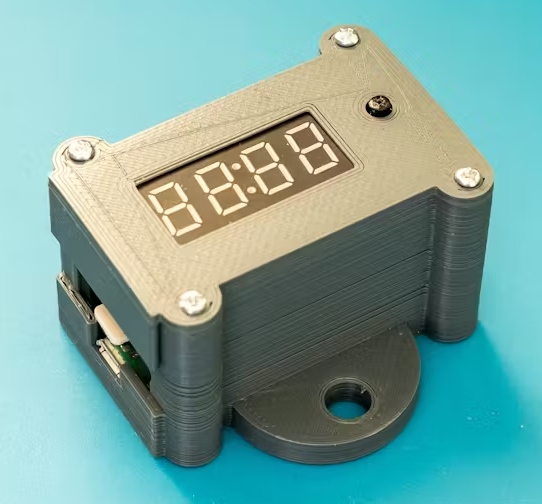

使用OpenSCAD設計的簡單設備案例和插件案例可以在GitHub的案例目錄中找到。
