介紹

PCB制造的最新進展現在允許在PCB材料上直接進行全彩印刷。所采用的技術是UV印刷技術。

對于不需要外殼的電子項目，如前面板設計和獨立電路板項目，全彩印刷品特別有用。

在這個項目中，我使用KiCad設計了一個定制的名片會議徽章，它的背景是充滿活力的全彩圖像。我還將向您展示創建自己的全彩PCB設計的過程。

選擇板輪廓和基礎圖像

第一步是確定板子的輪廓和大小。最好將其作為第一步，因為一旦您開始布局PCB，就很難更改

我使用GIMP來設計它。然而，任何圖像編輯軟件也只要你可以導出以下格式：AI， PDF， JPEG， PNG， TIFF等。

這個設計的靈感來源于一個復古的彩色主題，上面貼著我的名字字體。板的輪廓是有趣的，因為它是一個奇怪的形狀周圍的字母，這將展示PCB制造的能力。

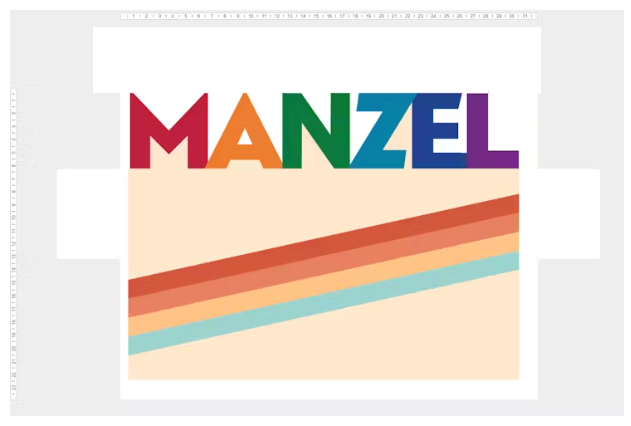

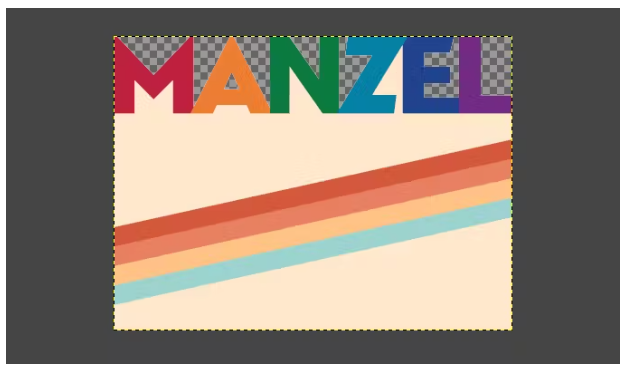

準備好這個設計后，我刪除了周圍的內容，只裁剪到設計本身。此外，為了使制造商將其正確地對準您的PCB，電路板的輪廓必須清楚地標記出來。所以我選擇將切割區域設置為透明區域。最后，我將其導出為1200dpi的PNG文件。

創建雙面圖像

我決定要雙面打印，所以需要有頂部和底部的圖像。

首先，我們翻轉頂部的圖像，使輪廓保持一致。

接下來，我將其修改為不同的設計，其中包括一些示例測試模式，以檢查顏色，文本分辨率和對齊方式。

同樣，我以1200dpi和PNG格式導出它。只要大綱保持不變，你以后也可以做任何修改。

準備你的KiCad原理圖

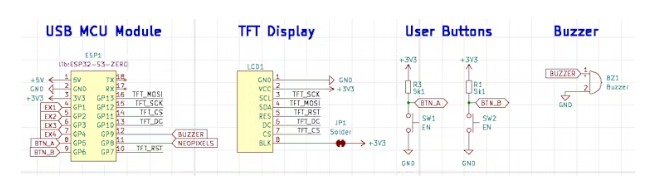

我準備了一個簡單的示意圖，主要由一個屏幕組成，用來顯示我的名片。

現在我們準備啟動PCB。

將圖像導入KiCad PCB編輯器

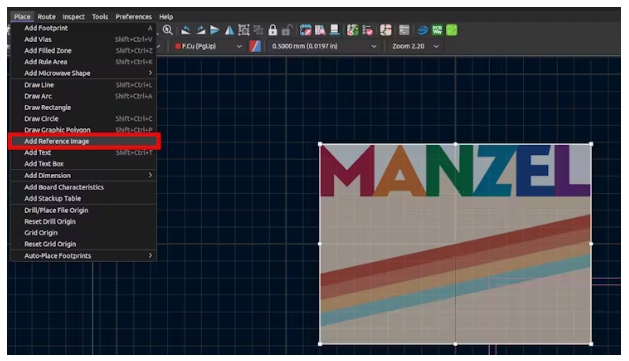

KiCad有一個導入圖像的功能。轉到：放置>添加參考圖像。

如果你的DPI設置是正確的，它應該以正確的比例導入。如果沒有，您可能需要手動縮小它。

接下來，我在邊緣上圍繞圖像畫出輪廓。削減層。

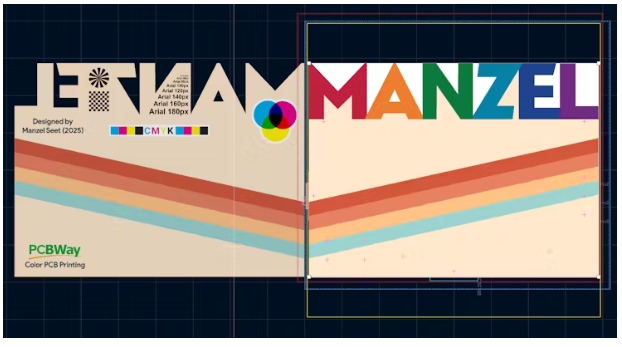

我還導入了底部的圖像，并將其放在旁邊以供參考

布線PCB

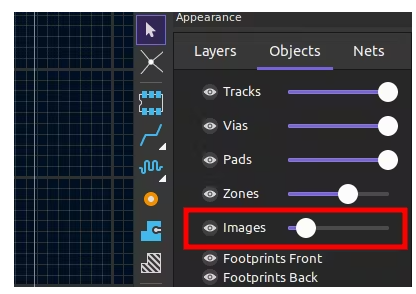

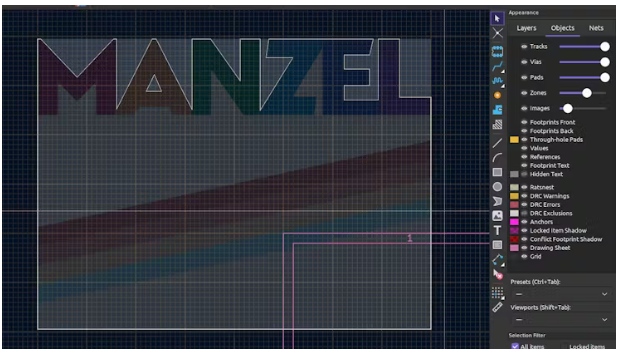

在右側面板上，您可以降低透明度或隱藏圖像以使其更易于查看。

正常布線PCB。

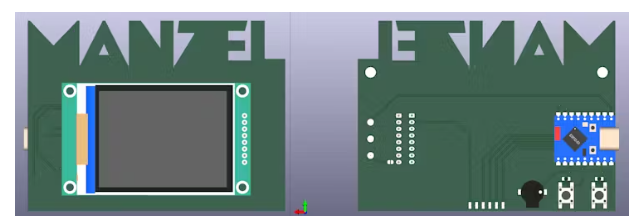

這就是我的PCB在3D查看器中的樣子。注意：內置的3D視圖目前無法顯示圖像覆蓋。

覆蓋絲印信息(可選)

UV印刷圖像將比格伯絲網印刷具有更高的優先級。因此，如果需要絲印指示符，則必須從KiCad導出它并手動將其放入圖像中。

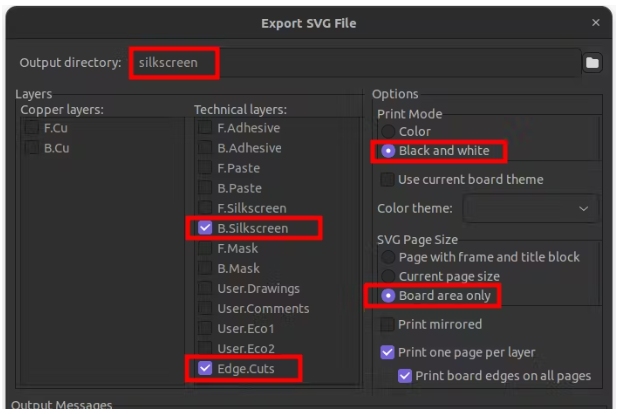

?進入：File > Export > SVG

?正面：選擇f .絲印和邊緣。削減

?背面：選擇b .絲印和邊緣。削減

?(僅限展板面積)

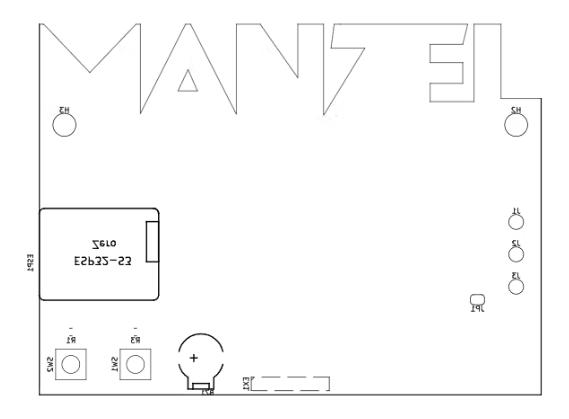

SVG看起來是這樣的。你可以把它復制到你的圖像中。

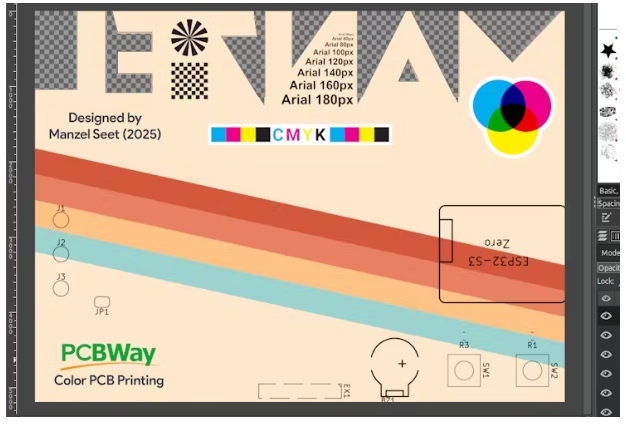

你可以把它導入到你的圖像中，并像這樣對齊。

但是，我決定不使用絲網印刷信息，因為我希望我的作品看起來干凈。因此，這一步是可選的。

導出Gerber

您可以使用PCBWay插件將Gerber導出為zip文件。

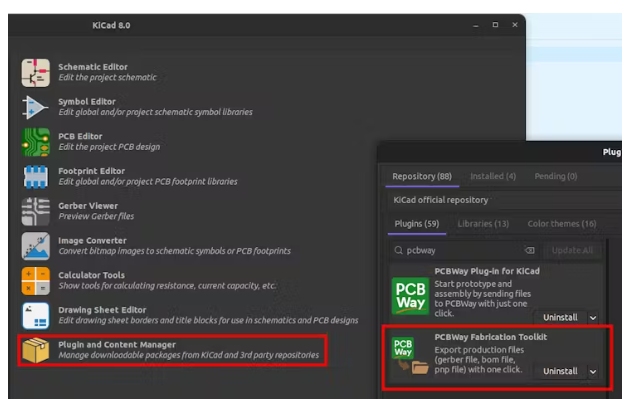

安裝Toolkit插件。

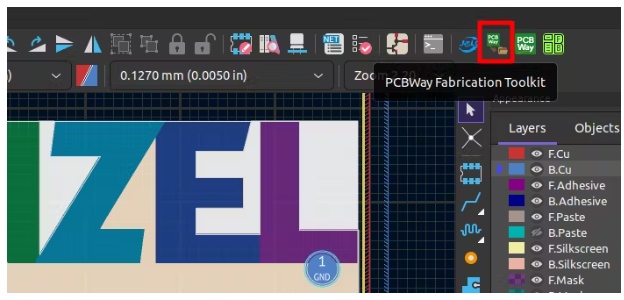

點擊PCB編輯器中的圖標，

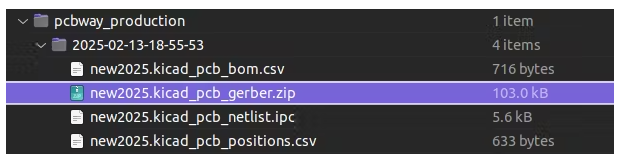

它將立即生成gerber zip文件。

將圖像和Gerber包裝在一起

為了便于制作過程中理解，請將PNG文件名命名為“Top”和“Bottom”。您還可以包括dpi或其他相關信息。

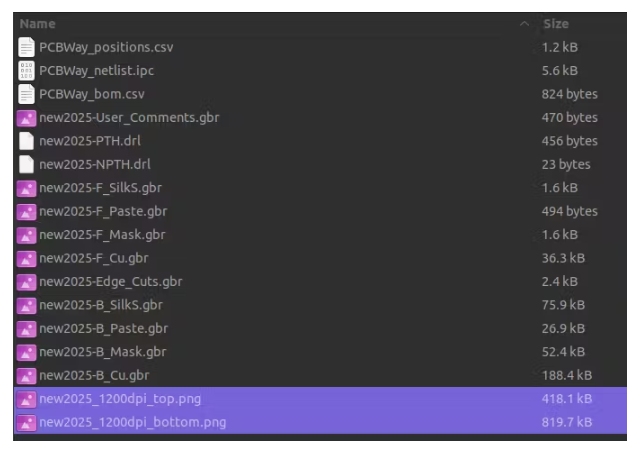

我的文件是這樣的，整個文件夾都被壓縮了。

提交到PCBWay

點擊快速訂購PCB并在那里上傳您的zip文件。

對于UV打印，我選擇以下參數：“白色”焊罩底座和“雙面”UV打印。

如果您需要單面UV印刷，絲印顏色“白色”或“黑色”是為另一側的正常絲印。

但對于雙面印刷，正常絲印將不顯示，因此選擇“無”。

點擊“下單”，等待報價完成。

因為我在zip文件中留下了UV印刷圖像和正常的gerber絲印，所以有一封郵件給我要求我澄清。

接受后，文件就可以付款制作了。這個過程花了不到一個小時。

檢查pcb

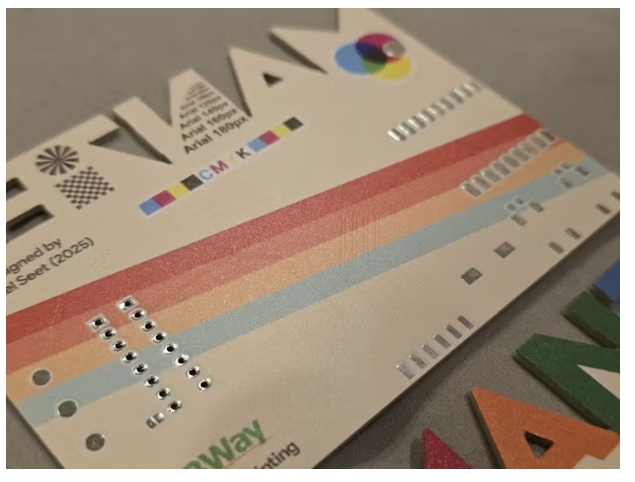

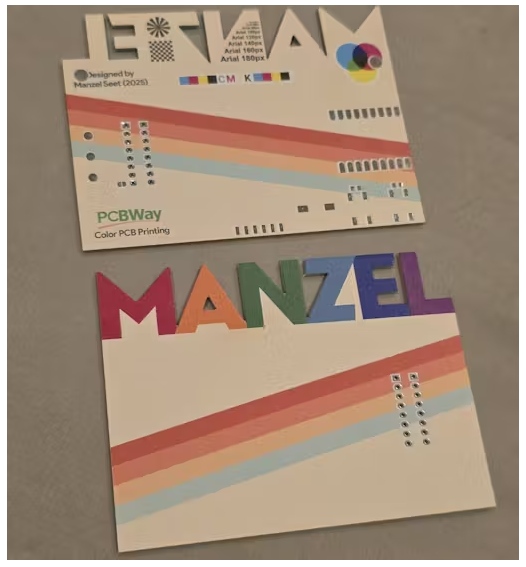

在第一印象pcb有良好的色彩準確性和啞光完成。錫焊盤周圍的掩蔽有一個視線偏移，但它不明顯，除非你放大。

結論

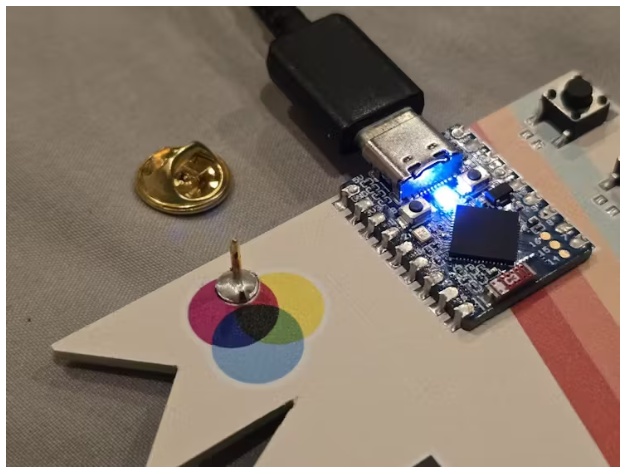

包裹，我焊接了所有的組件，也包括掛繩持有人。

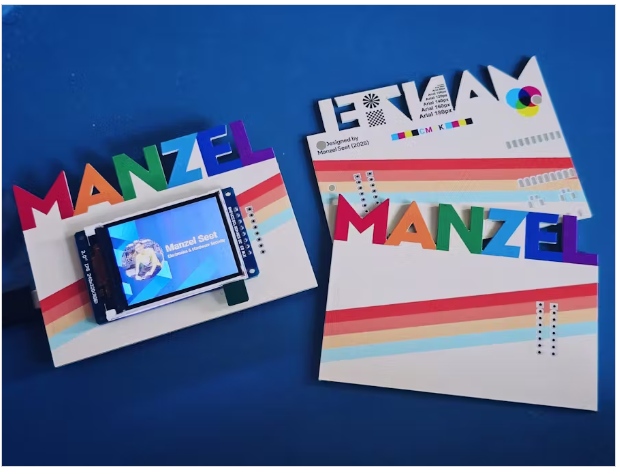

最終的產品是這樣的，我的名片顯示。這項新技術給我留下了深刻的印象，在未來的更多項目中，它將會很有趣。

本文編譯自hackster.io
