描述

這是一個小型太陽能直流電動機驅動器。

它使用兩個LDR(光依賴電阻)傳感器來跟蹤太陽的運動。

沒有微控制器，它使用運放(運算放大器)作為比較器來切換繼電器以驅動電機。

使用正確的額定繼電器，可以驅動大型直流電機。

PCBWay在pcb原型方面做得很好，這就是我制作pcb的地方。

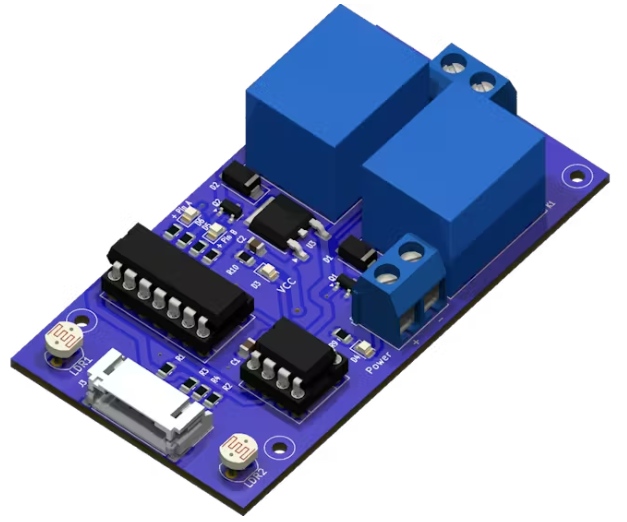

我在PCBWay做了一個共享項目，在那里你可以得到這個PCB。

這個PCB的工作電壓是5伏。

我在這個項目中使用的主要組件是我在我的盒子里的部件。

我不認為你一定要用我用過的零件。

一些調整可能需要根據你的位置和你得到的陽光量。

直流電機驅動器基于分壓器和運算放大器處理的結果，用作比較器。

參考電壓由電阻R1和R2設定。改變R2可以使它對光線的變化更敏感。

R2可以是4.7k到10k。

有一個用于連接遠程ldr的套接字。使用板載ldr需要連接焊料跳線。

有一個板載5伏線性調節器，這可以提供工作電壓從電機電源，通過焊料跳線。

注意!線性穩壓器有一個最大輸入電壓。如果你的電機功率超過這個單獨的5伏電源將需要。

zip文件中有一個BOM，下面我對主要組件做了一些說明。

LDR

我發現LDR(光相關電阻)可以相當命中和錯過。

我用的是我舊庫存的零件，我不知道它的制造和規格。

黑暗時的阻力在1M左右。(封面黑卡)

使用中的電阻在1k到20k左右。

為了平衡分壓器，我們需要大約10k的環境光，所以它等于參考電壓。指向陽光，它應該從這里改變。

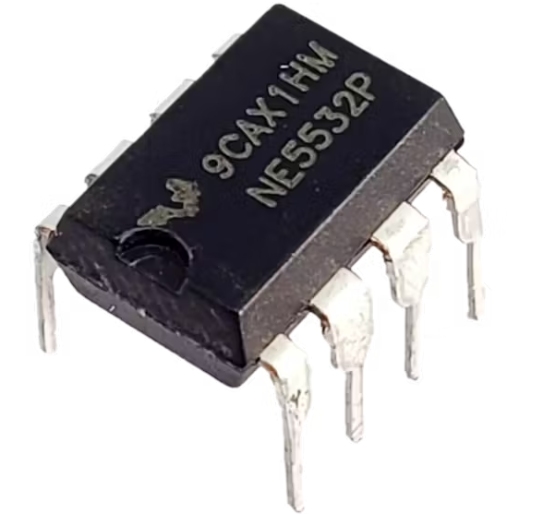

運放

我使用了NE5532B(超過2000增益，略高于頂部)運算放大器作為比較器。

任何兼容的運放都可以。

Vcc是5伏。

它所需要輸出的是低于或高于邏輯門的閾值。

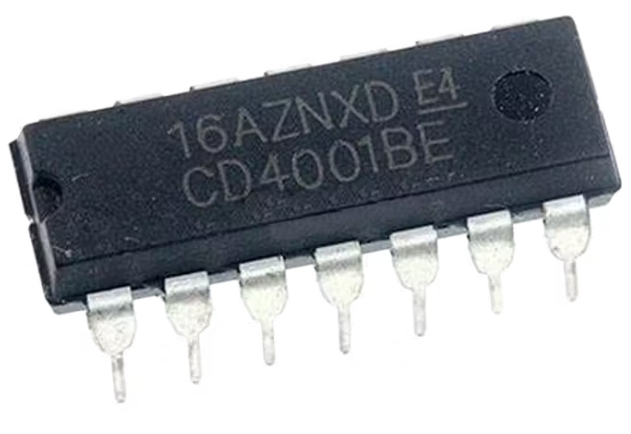

NOR Gates

使用了CD4001B四路2輸入NOR芯片，我使用了3個門。

任何與5伏兼容的都可以使用。

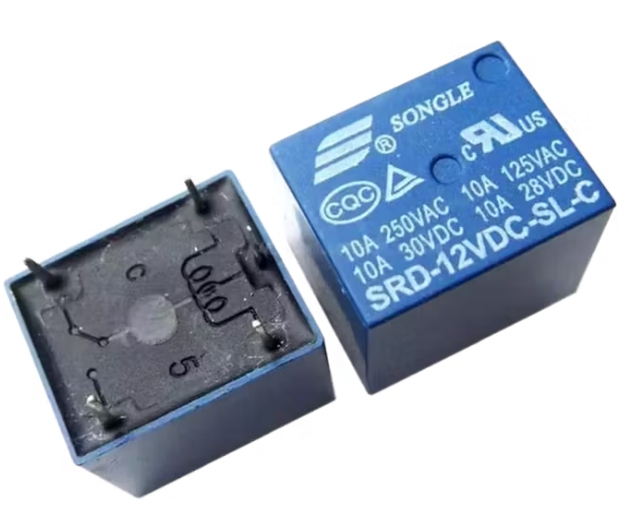

繼電器領域

我使用的繼電器是Arduino套件中的類型。

它需要有一個5伏的線圈。

它需要SPDT(單極，雙擲)。

觸點的額定值應能夠處理所使用的電機。

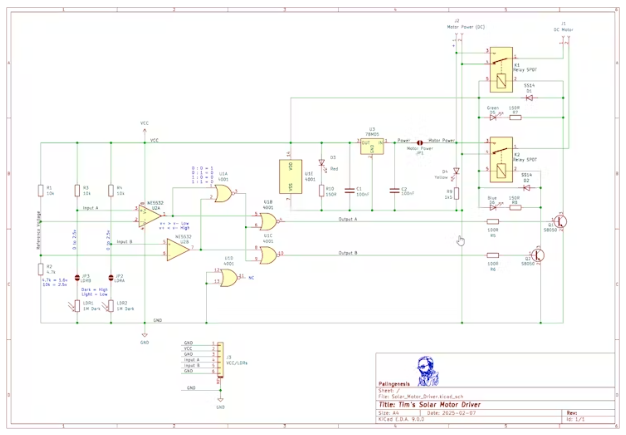

電路

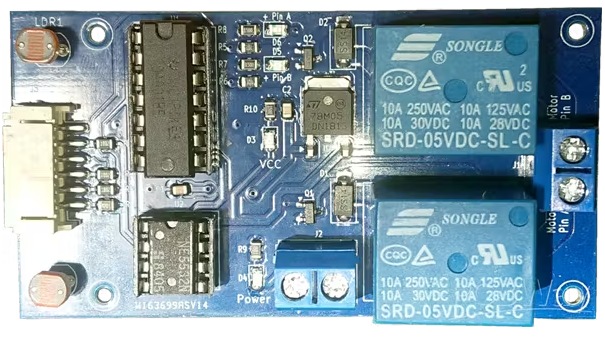

組裝
