這一次，我們將在Vitis HLS 2022.2和PYNQ-Z2 HDMI用法- 2:HDMI Passthrough中結合構建和安裝OpenCV來執行實時索貝爾濾波器圖像處理。

VitisHLS

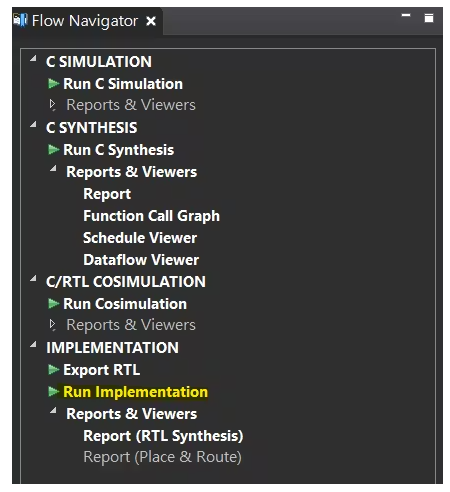

基于在Vitis HLS 2022.2中構建和安裝OpenCV，我們可以直接執行Run Implementation。

然后，通過Vitis HLS生成的IP將位于solution1/impl/ IP文件夾中。

Vivado街區設計

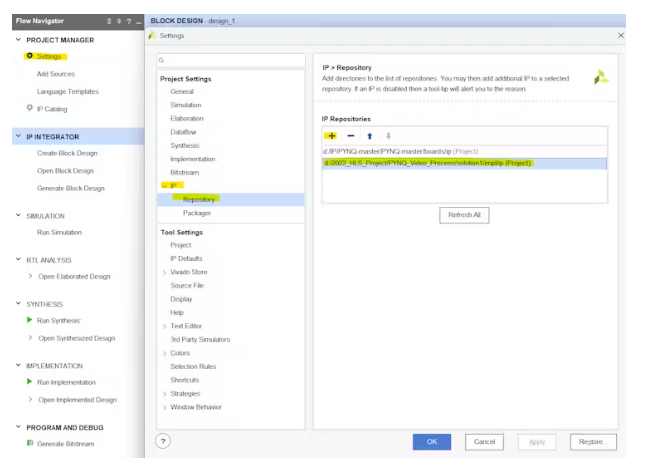

我們可以首先將前面生成的HLS IP導入到Vivado中。

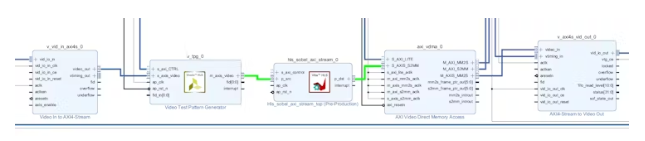

然后，按照PYNQ-Z2 HDMI用法- 2:HDMI直通中概述的塊設計，將導入的IP作為額外組件添加。

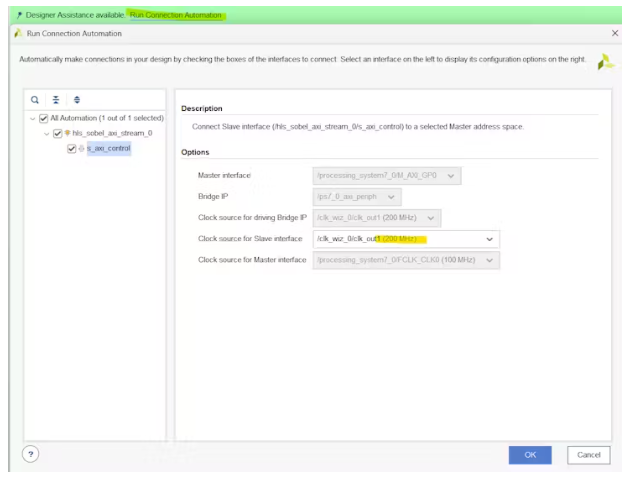

最后，運行Connection Automation來自動連接這些塊。

接下來，遵循標準的Vivado設計流程：合成—>實現—>生成比特流，然后將XSA導出到Vitis。

Vitis

基于PYNQ-Z2 HDMI用法- 1:TPG輸出和PYNQ-Z2 HDMI用法- 2:HDMI直通，在Vitis中構建平臺和應用。

由于我們使用的是HLS IP，因此在構建平臺之后，您將在目錄中找到文件xhls_sobel_axi_stream_top.h

該文件詳細說明了如何初始化HLS IP并描述了其功能。

因此，在應用程序中，我們需要導入XHls_sobel_axi_stream_top .h并聲明XHls_sobel_axi_stream_top結構。

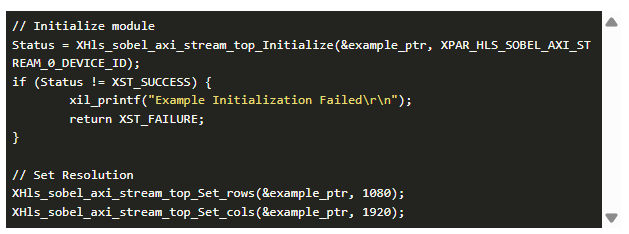

在main函數中初始化Sobel過濾器并配置分辨率。

執行Sobel filter IP命令。

接下來，在構建完整的程序之后，將其閃現到PYNQ-Z2板上。

結果

本文編譯自hackster.io
