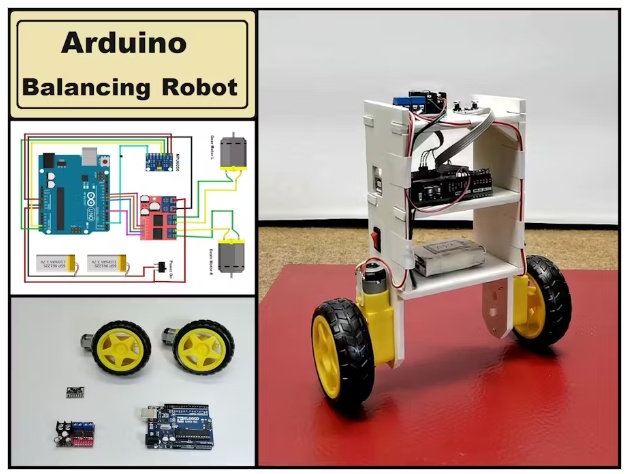

這是一個相對簡單，視覺上有效的平衡機器人項目，只需要四個組件來制作。

自平衡機器人是一種能使自身保持平衡而不致墜落到地面的裝置。它的功能是利用車輪和車身的電機軸線運動來保持平衡。有幾種類型的自平衡機器人，在這個特殊的情況下，我將向你展示一種制造兩輪平衡機器人的方法。實際上，這個機器人是我和我的一個學生一起做的，這是一個高中畢業設計。這是一種最簡單的平衡機器人，只需要幾個部件就可以制造出來。

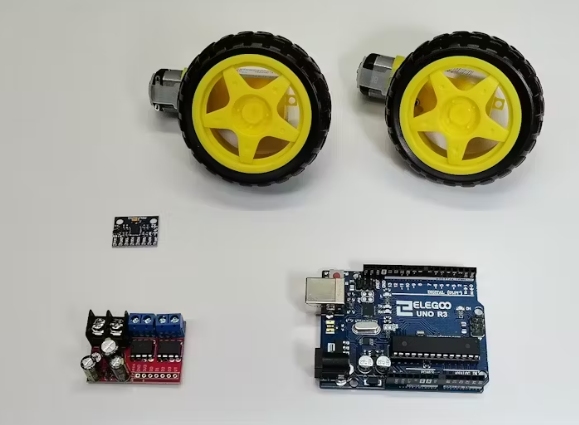

首先，讓我們解釋所使用的組件及其功能。

本項目由PCBWay贊助。他們有你需要的所有服務，以最優惠的價格創建你的項目，無論是一個學校項目，還是復雜的專業項目。在PCBWay上，你可以分享你的經驗，或者為你的下一個項目獲得靈感。他們還以最優惠的價格提供完整的表面貼裝SMT PCB組裝服務，并進行ISO9001質量控制。

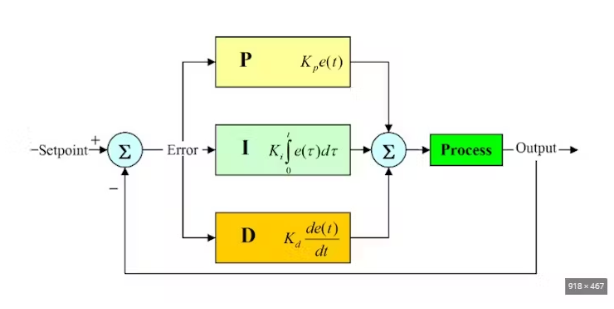

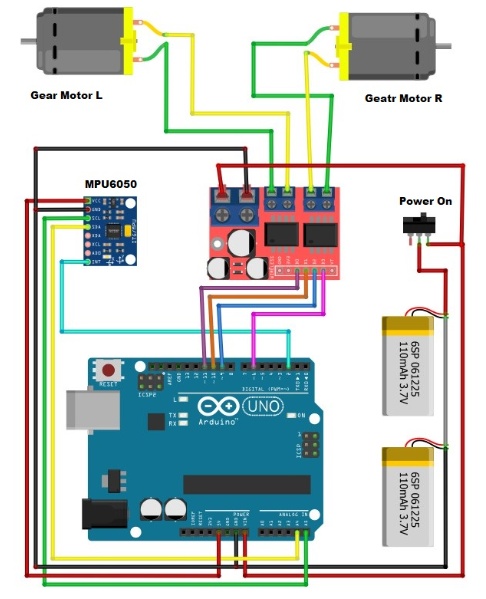

現在，讓我們簡單地解釋一下它的工作原理：加速度計測量機器人相對于重力的方向，陀螺儀檢測傾斜速率。Arduino使用PID(比例，積分，導數)控制器來處理來自傳感器的數據。

PID控制器計算出維持機器人平衡所需的速度和方向調整。如果機器人向前傾斜，馬達旋轉得更快，使機器人向前移動，防止摔倒。如果它向后傾斜，馬達就會使機器人向后移動以恢復平衡。當機器人檢測到不平衡時，它會通過調整車輪速度、移動質心或向前或向后移動以保持其位置來進行補償。

簡單介紹一下Arduino代碼。之前已經多次描述了安裝代碼的方法，所以現在我只關注由于所使用組件的不同特性而需要針對每種情況單獨進行的修改，以及它們的放置方法。

現在是有趣的部分，即為我們構建的設備定制代碼。根據組件的布局，機器人的重心會發生變化，而且每個MPU6050板都有最小的差異，需要在部分代碼中進行補償。如果我們更詳細地看一下代碼，我們會看到有一個地方是設置陀螺儀偏移量的。

在這部分代碼中，錯誤被糾正在MPU6050芯片的制造過程中。對于每個單獨的芯片，這些值是不同的。它們的值是使用專門為此目的制作的Arduino代碼確定的，您可以在本文末尾下載它。

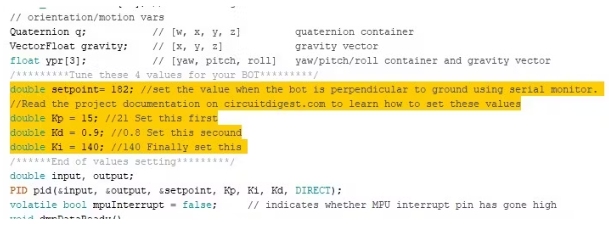

接下來，我們需要繼續設置加速度計。在“雙設定值”行中，我們需要設置一個與我們的設備相對應的值。

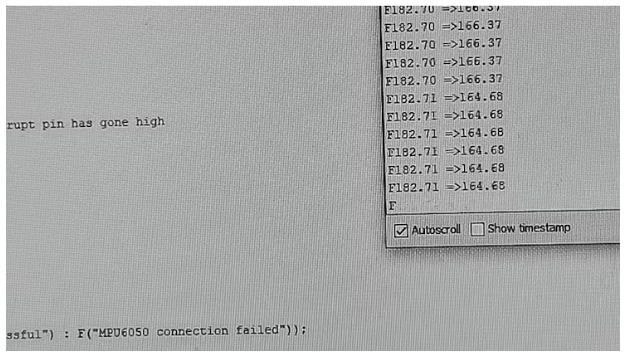

為了獲得這個值，我們需要將機器人保持在一個理想的垂直位置，垂直于表面，并在串行監視器上讀取所需的值。對我來說，大概是182。

最后，我們需要通過實驗確定PID控制所需的Kp， Kd和Ki的值。

為此，我們將這三個值都設置為零?，F(xiàn)在我們給Kp賦值并進行測試。Kp過小會使機器人摔倒。太大的Kp會使機器人瘋狂地來回移動。一個好的Kp會使機器人稍微前后移動。接下來我們需要確定Kd。一個良好的Kd值將減少振蕩，直到機器人幾乎穩定，并將保持機器人站立。最后設置Ki。正確的Ki值將縮短機器人穩定所需的時間。我想強調的是，表面需要足夠粗糙，以增加它和車輪之間的摩擦。

最后是一個簡短的結論。這是一個相對簡單，視覺上有效的平衡機器人項目，只需要3個組件來制作。然而，它的設置，雖然可能很耗時，但仍然是很多樂趣，試圖讓機器人穩定地站在它的“自己的腳”上。
