這個項目是由加泰羅尼亞高級建筑學院(IAAC)開發的，作為緊急未來設計碩士(MDEF)項目的一部分。

1. 介紹

在《Microchallenge II》中，我們的任務是探索智能的概念，即由智能系統處理輸入并生成輸出。我們的項目通過研究螞蟻的運動模式和交流，將人工智能與生物智能相結合。我們探索兩種智能如何協作和相互告知，使用數字制造作為可視化的手段。

通過使用機器學習來分析螞蟻的運動和相互作用，我們影響粘土3D打印的g代碼生成。結果是一個與自然共同設計的對象，回歸到螞蟻的運動模式的啟發結構。

2. 概念和系統圖

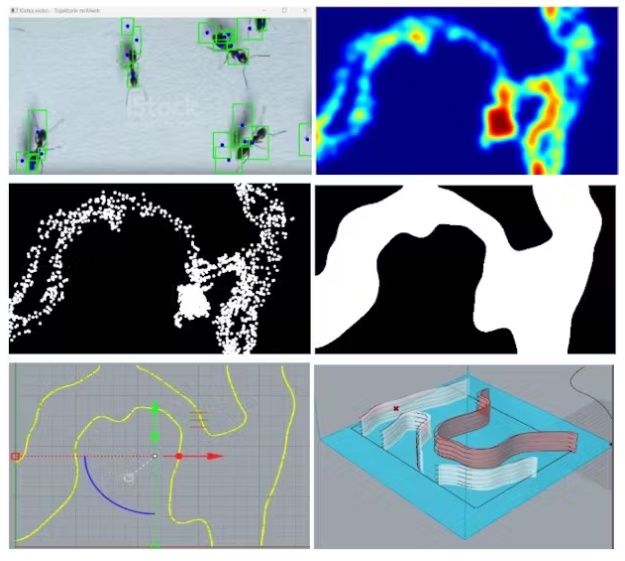

我們的系統捕捉螞蟻的運動并將其轉化為可打印的形式，遵循以下關鍵步驟：

?跟蹤螞蟻的運動-通過視頻分析記錄螞蟻的運動。

?Python中的圖像映射-使用OpenCV將運動數據覆蓋到單個圖像中。

?在Grasshopper (Firefly + Rhino)中生成3D表面-將圖像轉換為3D表面。

?G代碼生成在Grasshopper -準備模型粘土3D打印。

?粘土印刷&回歸螞蟻-制作結構并將其放回螞蟻棲息的環境中。

我們?cè)O(shè)計的主要原則是保留螞蟻使用的路徑，創造自由流動的區域，同時通過負空間定義邊界，確保它們的運動不受限制。

3. 早期的實驗

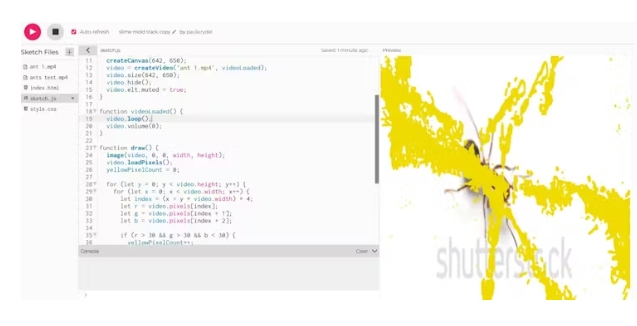

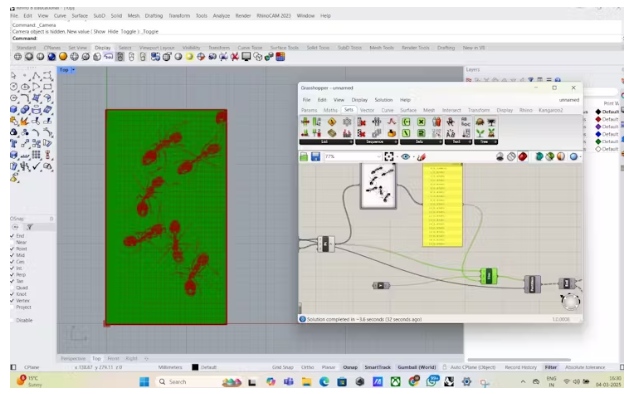

最初，我們探索了P5.js來映射螞蟻的運動，這導致了它們軌跡的點云表示。我們還嘗試在Grasshopper中使用基于圖像的映射進行直接處理。

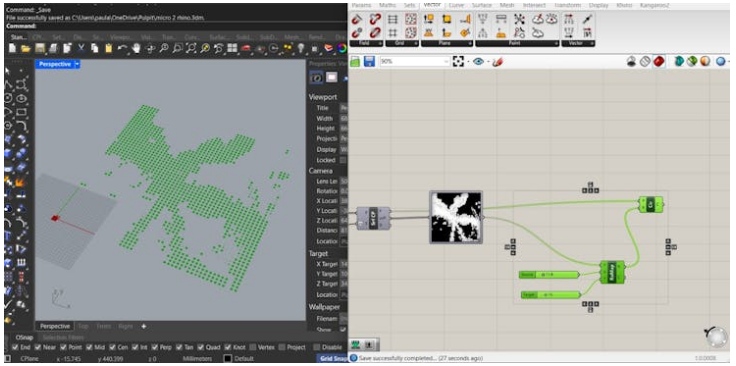

從p5 .js生成的圖像中，我們使用Rhino 3D和Grasshopper來創建所需的區域，但是處理點云的復雜性使其不切實際。這促使我們探索其他方法，最終轉向Python和OpenCV。

4. Python和OpenCV的最終映射

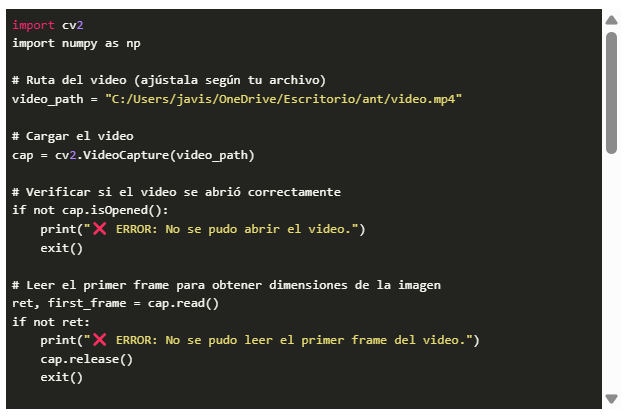

我們?cè)赑ython中實現了計算機視覺(OpenCV)(通過Visual Studio Code和Terminal執行)來分析螞蟻的視頻片段。我們的工作流程:

?輸入視頻-兩只螞蟻移動的記錄。

?處理-識別螞蟻的黑暗區域，提取他們的質心，并標記他們的運動。

?輸出圖像-疊加幀以捕獲其連續運動。

初始輸出-稀疏點表示運動。

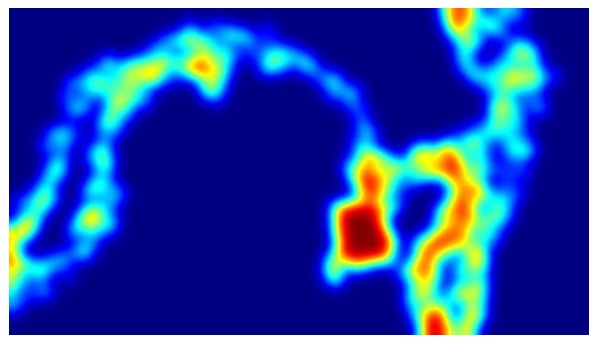

熱圖(可以有未來的應用)-顯示頻率和停留時間。

最終覆蓋-通過高斯濾波實現的連續統一區域，將單個軌道合并成一個有凝聚力的形狀。

這個最終輸出作為螞蟻運動的理想映射，可以在Grasshopper中用于表面生成。

5. 將Python集成到Grasshopper中

我們的目標是使管道自動化，消除手動圖像處理的需要。我們嘗試在Grasshopper中直接運行Python，遇到了多種挑戰：

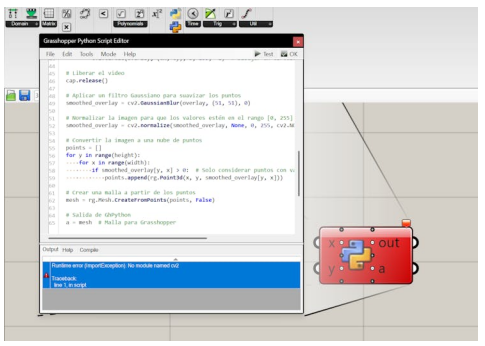

Rhino 7問題：

Rhino 7中的Python腳本不允許執行外部庫(如OpenCV)。

Rhino 7的Python解釋器使用一個單獨的目錄，需要在其特定的終端中安裝依賴項。

遠程Python插件：

我們探索了Anaconda集成以調用外部Python腳本。

然而，在Grasshopper中仍然無法訪問OpenCV。

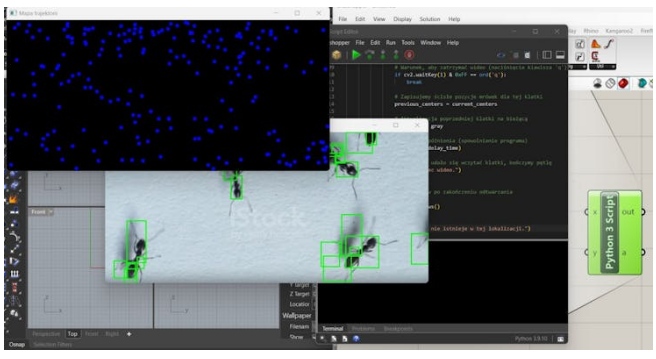

Rhino 8的改進：

Rhino 8中的Python腳本允許我們執行OpenCV。我們?cè)O(shè)法在Grasshopper中安裝了所有的庫并運行腳本，但下一步是將這些點轉移到Rhino中，而不是OpenCV預覽本身。由于時間原因，我們決定將原型分成兩步：首先，Python單獨運行，生成圖像，然后在Grasshopper中處理圖像。

6. 從位圖到輪廓

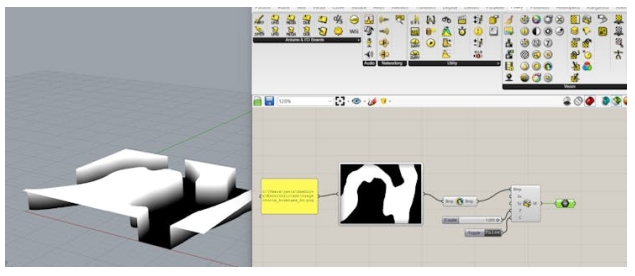

使用Firefly for Grasshopper，我們處理了python生成的位圖：

?反轉區域以突出顯示路徑。

?根據亮度值生成基于高度的網格。

結果是一個懸崖狀的地形，白色的區域?qū)?yīng)于凸起的表面，留下螞蟻的路徑作為低地。

然而，由于位圖是基于像素的，而不是矢量化的，網格有過多的面，使其不切實際。為了解決這個問題：

?我們使用高斯模糊平滑過渡。

?我們用XY平面切割網格，提取干凈的輪廓線。

7. 生成G代碼的最終表面

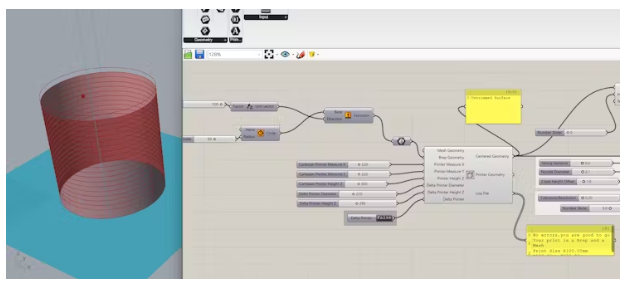

為了生成用于粘土3D打印的g代碼，我們從預構建的Grasshopper定義開始，該定義將表面轉換為可打印的工具路徑。

但是，Grasshopper沒有將輪廓擠壓識別為有效的表面，因此我們應用了以下修復：

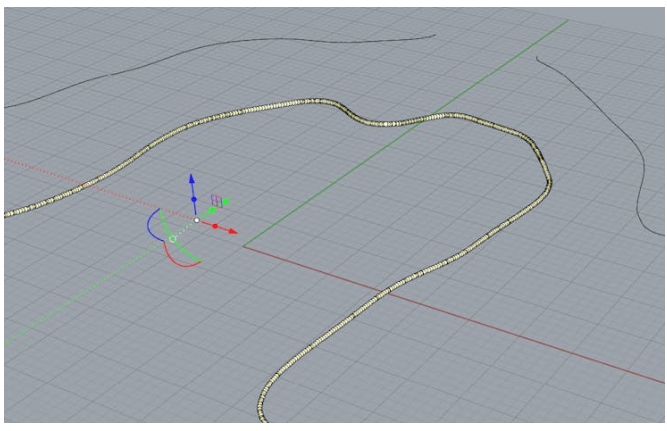

簡化輪廓

?提取的曲線包含的點太多，處理困難。

?使用重建曲線，我們減少不必要的點，同時保持形狀的保真度。

表面識別問題

?Grasshopper最初沒能識別出擠壓出來的形狀是一個表面。

?簡化后，它成功地識別了單獨的表面。

合并單獨的表面(我們探索了兩種解決方案)

?為結構的完整性創造了堅實的基礎。

?添加外部邊界以統一形狀。

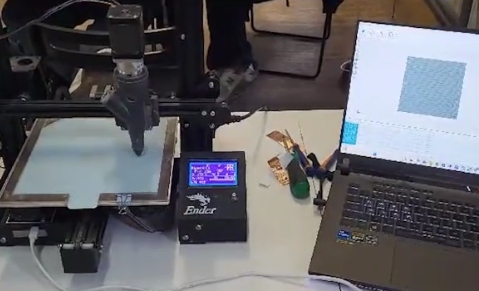

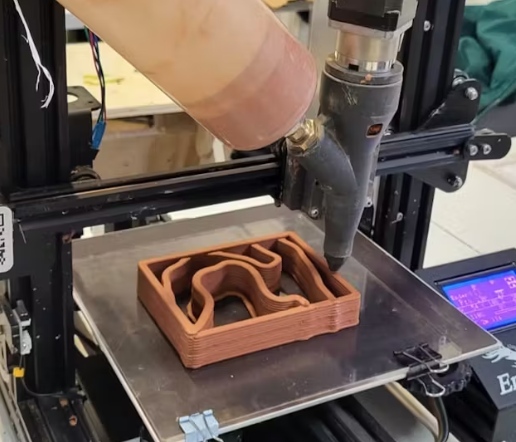

8. 打印測試

9. 原型

?第一次混合：500g粘土+ 30g水+ 5g + 5g

?第二次混合：第一次混合+ 3g

?第三種混合：500g粘土+ 34g水+ 5g + 3g

?第四次混合：第三次混合+ 8g

?第五次混合：第3次混合+ 5g(最后一次)

最后的原型
