大家好，歡迎回來。

這是便攜式顯示版本2，我以前的便攜式顯示項目的升級版本。

為了使這款顯示器便于攜帶和使用，我們使用了一個7英寸的液晶面板，配有定制設計的外殼和集成電源電路，可以對內部的鋰電池進行充電和放電。

版本2的LCD面板更薄，整體設計更薄，只有19mm，這使得我們的設計比之前的版本要薄得多，之前的版本超過30mm。

在這里，我們首先安排一個更薄的LCD面板，只有6毫米厚，并通過FPC電纜連接到HDMI板。由于顯示屏更薄，即使在設備中加入了電池組和充電電路，我們也能夠縮小設計的尺寸。

由于它的尺寸，我們可以把它放在包里，作為筆記本電腦或單板電腦(比如樹莓派)的第二臺顯示器。

本文將介紹該顯示的整個構建過程，因此讓我們從構建開始。

材料要求

以下是本次建造所需的材料：

?定制PCB

?7英寸LCD HDMI顯示

?3D打印部件

?IP5306電源管理IC

?10uF 1206電容器

?C型端口

?垂直按鈕

?LED 0603綠色

?1uH電感SMD

3D設計

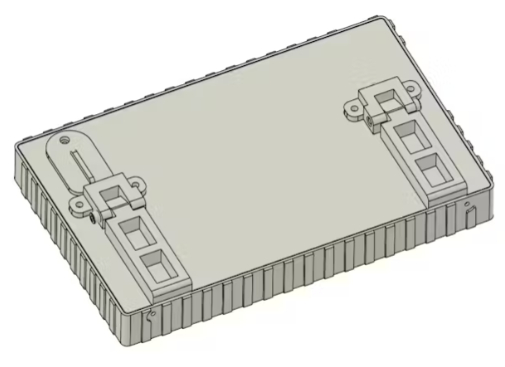

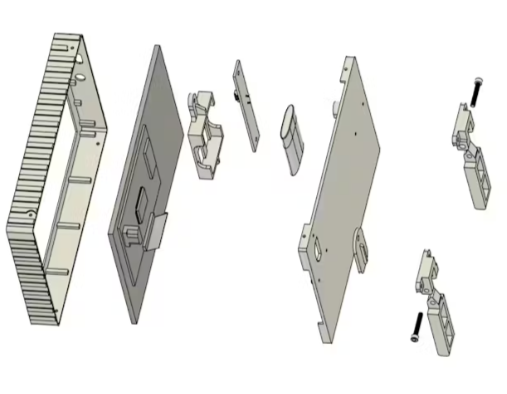

對于這個項目的設計，我們首先為我們編輯的超薄顯示面板創建模型。根據顯示器的大小，我們制作了外殼，它分為兩部分：前機身，用于固定屏幕;蓋子部分，作為外殼的蓋子，從內部容納電路和電池，以及從外部定制的傾斜支架。

蓋子部分通過4顆M2螺釘與前部連接，分別位于前部的頂部和底部。

在背面，我們還設計了一個傾斜支架，它由兩部分組成：支架和傾斜支架，傾斜支架用M2.5螺母和螺栓安裝在支架上。我們的最大傾斜度是35度，傾斜支架不能超過這個限度。我們安裝了兩個傾斜支架來保持顯示器支架的穩定。

前部分，傾斜支架，支架，和電池支架都是用透明PLA使用0.6毫米噴嘴印刷。蓋子用橙色PLA打印。

電路

在這里，我們重用了這個項目版本1中使用的電路。

我們使用IP5306電源管理IC，它從3.7V鋰離子電池中獲得一致的5V/2A。其高切和低切特性可防止電池過充和過放。

我們使用的充電端口是連接到IC充電端口的C型通孔端口。除了充電端口和GND，我們還包括一個10uF濾波電容器和一個10uF電容器組合與一個20hm電阻。

此外，四個LED -這將作為電池充滿指示LED -被添加到IC的LED端口。

為了打開和關閉這個設備，增加了一個按鈕。

此外，我們在IC和GND輸出上增加了兩個額外的濾波電容器。

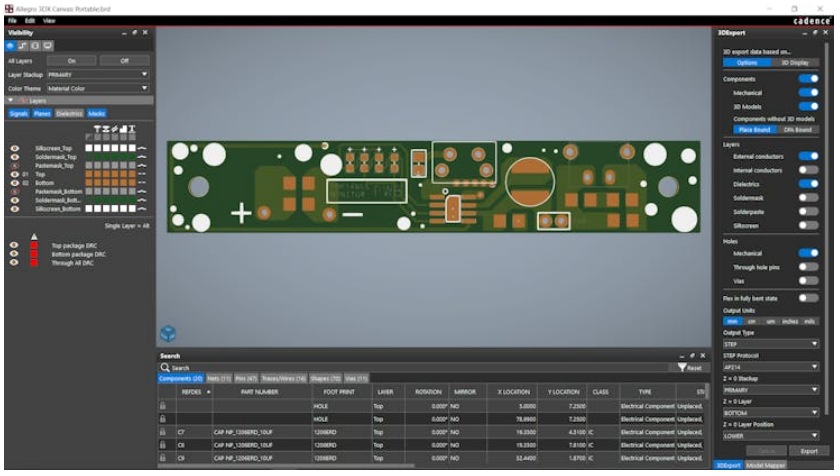

在原理圖完成后，我們使用Cad模型的布局和測量來構建電路。我們還按照型號的說明放置C型端口，開關和兩個安裝孔。

Seeed Studio Fusion

在完成PCB的Gerber數據后，我們將文件上傳到Seeed Fusion的網站，并訂購了藍色阻焊板的PCB。

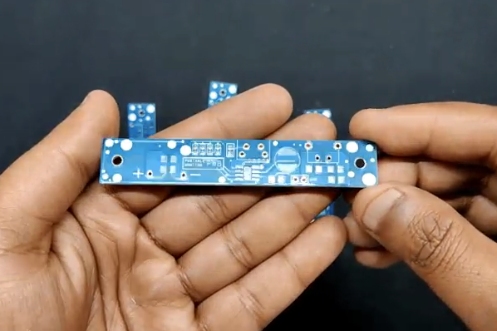

pcb在一周內就收到了，考慮到比率，它們的質量是超級好的，這也是相當?shù)偷摹?

Seeed Fusion PCB服務為PCB制造和PCB組裝提供一站式原型設計，因此，他們在7個工作日內生產出高質量的PCB和快速交鑰匙PCB。

Seeed Studio Fusion PCB組裝服務負責整個制造過程，從Seeed Studio FusionAgile制造和硬件定制到零件采購，組裝和測試服務，因此您可以確保他們獲得高質量的產品。

在衡量市場興趣并驗證工作原型之后，Seeed Propagate Service可以通過專業指導和強大的連接網絡幫助您將產品推向市場。

薄顯示

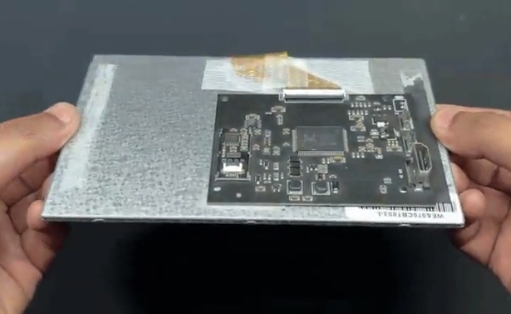

在這個構建中使用的顯示器是與第一個項目中使用的相同的7英寸LCD顯示器。但是，如果是這樣的話，為什么我們正在使用的顯示器看起來相當薄呢?這是因為我們移除了所有附加在實際LCD面板上的不必要的東西，這些東西是LCD面板從底部粘在上面的支撐PCB，以及LCD面板的玻璃觸摸面板層，這也被移除了，導致面板更薄。

這樣做會使編輯工作變得非常困難，因為刪除原本在產品上的東西是有目的的;如果移除，可能會因為移除而產生一些問題;然而，在我們的案例中，觸摸面板是空閑的，支持LCD的PCB只是簡單地增加了面板的強度和支撐;我們設計的外殼將提供必要的支撐和強度。

PCB組裝工藝

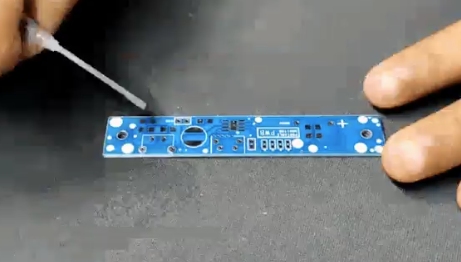

?利用焊錫膏點膠注射器，我們將焊錫膏涂抹到每個元件焊盤上，開始主電路組裝過程。在這里，我們使用Sn/Pb 63/37錫膏，其熔化溫度為190℃。

?接下來，我們挑選每個SMD組件并將它們放置在正確的位置。

?當整個電路被設置在回流熱板上時，所有的組件都被永久地綁定到它們的焊盤上，回流熱板將PCB加熱到錫膏熔化溫度。

?接下來，我們將每個THT組件(包括Type C端口、垂直按鈕和CON2 JST連接器)定位到適當?shù)奈恢谩?

?然后使用烙鐵從電路板的底部焊接每個THT組件的焊盤。

電源

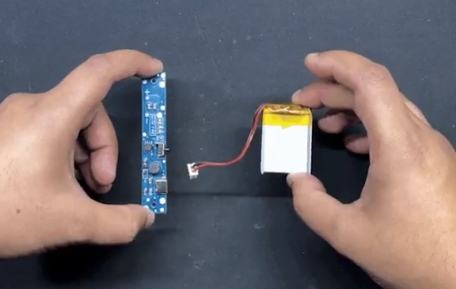

這個項目的電源是一個1000mAh的鋰電池，它將為我們的顯示器供電。使用烙鐵，我們將電路的正極和負極焊接到電池連接器上。

通過按下垂直按鈕，電路開始工作，并在電路輸出處提供穩定的5V電壓。

顯示和電源電路組裝

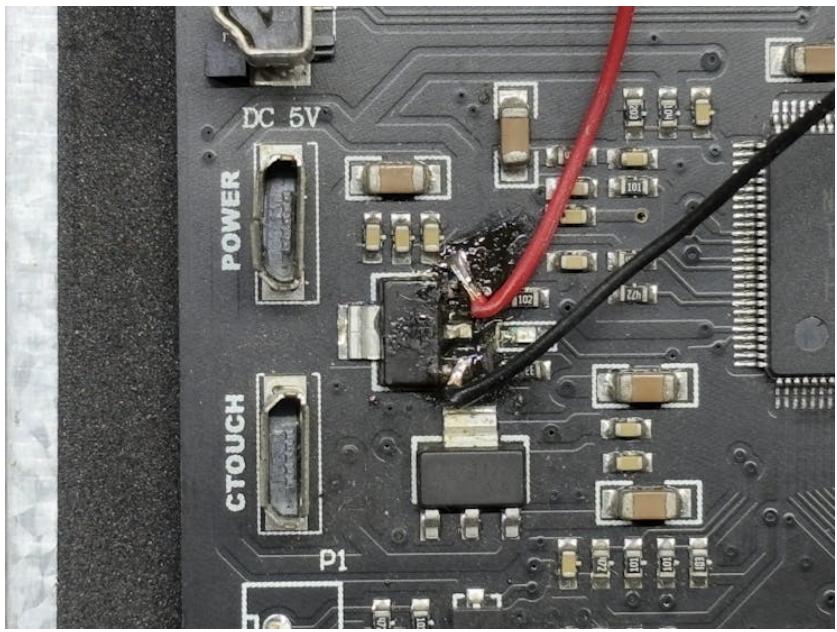

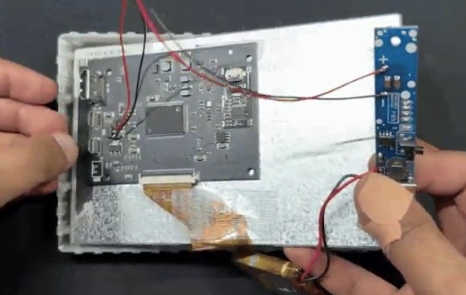

顯示器的驅動電路不提供5V輸出為面板供電。這很有挑戰性，但我們通過將USB電纜連接到Power Micro USB端口來解決這個問題，然后使用萬用表在連續性檢查模式下發現5V引腳連接到穩壓器的in端口。

我們在穩壓器的IN端口和5V電源電路之間焊接了一根連接線。地連接到穩壓器的地端。

當我們在焊接后接通電路時，屏幕亮起，表明我們的設置是可操作的。

框架裝配流程

我們通過將顯示器放置在框架外殼內的適當位置開始框架組裝過程。

我們用熱熔膠固定顯示器。熱熔膠將保持顯示器完好無損，所以它適用于所有四個角落，包括角落之間的中點。

LID和電源電路組裝

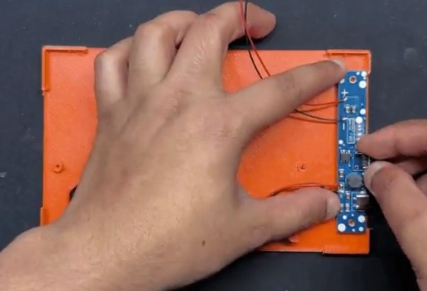

蓋子組裝開始時，電源電路被放置在兩個螺絲上，然后用兩個M2螺絲固定。

然后使用電池支架將電池固定在蓋子內。我們使用M2螺絲固定電池座和蓋子。

總裝

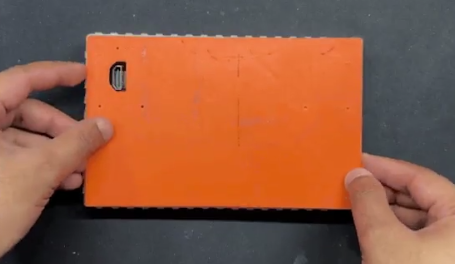

最后的組裝開始于將蓋子部分滑動到前外殼的背面，然后用M2螺釘從頂部和底部固定。

接下來，我們安裝并鎖定HDMI蓋在蓋子部分的開口上，這是為了訪問HDMI端口而設計的。

我們使用兩個M2.5螺母和螺栓將支架和支架固定在一起。

然后，我們將支架支架組裝在顯示器的背面，并用LID組件擰緊它們，每個支架使用兩個M3螺釘。

裝配工作現已完成。

結果

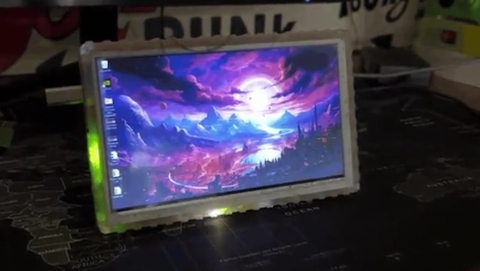

這個項目的高潮是一個時尚和功能齊全的7英寸便攜式顯示器，它結合了便利性和多功能性。該顯示器背面有一個HDMI接口，可以無縫連接各種設備，是工作和休閑的理想伴侶。

集成的電池組確保無線操作，增加了顯示器的便攜性和易用性。無論您是旅行，演講，或只是尋找第二個屏幕，這款便攜式顯示器提供了一個可靠和高效的解決方案。

我們測試了這款顯示器，將它連接到筆記本電腦上，播放電影《龍珠超級兄弟》。視覺效果非常壯觀，正如預期的60赫茲刷新率的LCD面板。這款顯示器相當好用，由于體積小巧，它最適合作為筆記本電腦的輔助顯示器。

這種顯示器的第二個應用是在單板計算機上。我們將一個正在進行的項目(包括一個Raspberry Pi CM5板)連接到我們的便攜式顯示器上，它產生了一個出色的Pi顯示器。

總的來說，這個項目現在已經結束，不需要進一步修改。
