首先，我要非常感謝你對我上一篇關于DIY溫濕度計的帖子的精彩回應!你的反饋非常鼓舞人心，它激勵著我繼續探索令人興奮的項目。

這一次，我正在著手一個新項目，使用XIAO ESP32C6和繼電器來控制單色LED條!

項目的動機

我想集成一個繼電器與HomeAssistant來輕松控制我的LED條。最近，我一直在深入研究ESP32C6的Zigbee功能，我發現它的低功耗和易于連接非常適合我的需求。使用Zigbee可以讓我無縫地將繼電器集成到HomeAssistant中，使我能夠根據需要打開和關閉LED燈條。

項目目標

我的目標是創建一個簡單而有效的系統，讓我只需在HomeAssistant中點擊幾下就可以管理照明。繼電器作為L(zhǎng)ED燈條的開關，提供了一種直接的方法來控制其電源。然而，傳遞的美妙之處在于它可以被用于各種意想不到的應用程序中——所以讓你的創造力盡情發揮吧!

我用了什么

●XIAO ESP32C6：本項目核心，負責Zigbee通信和中繼控制。

●凹槽繼電器模塊：這將打開和關閉LED燈條，作為各種設備的開關。

●XIAO擴展板：連接起來更方便。

HomeAssistant：支持智能家居控制的平臺。

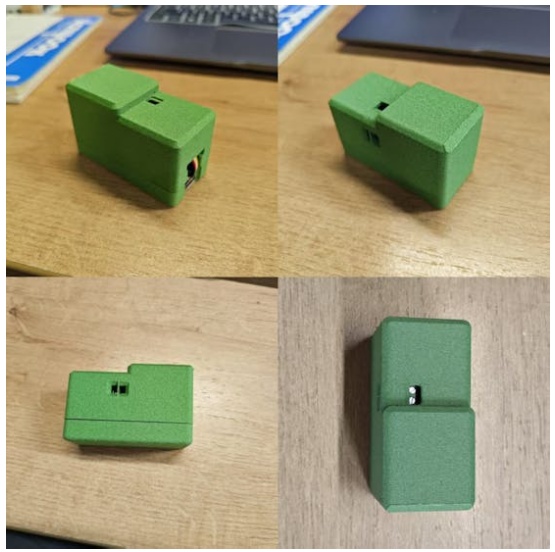

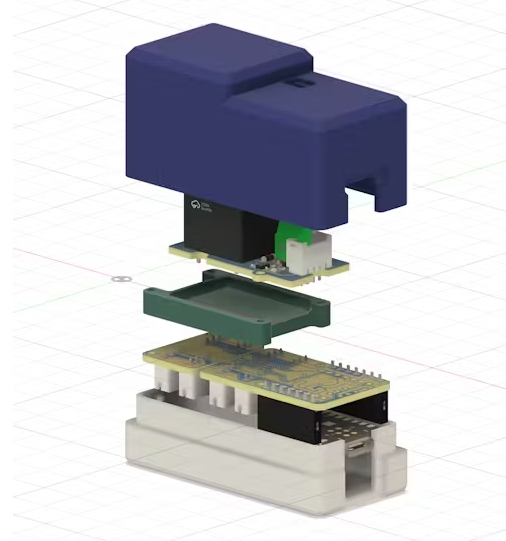

●3D打印外殼：我設計了一個定制的外殼，具有梯形形狀，以適應繼電器的獨特輪廓，類似于鯨魚或靴子。這樣的設計不僅將所有的部件整齊地安置在一起，而且提高了整體的美感。此外，它保持超級緊湊，尺寸僅為60x30x40mm，使其成為任何房間優雅整潔的補充。

〇上蓋：上蓋上有螺釘端子和接線的開口。

〇底蓋：底蓋上有Type-C接口插槽，沒有螺絲孔，安裝時無需螺絲。

〇中間連接器：用于將擴展板和傳感器模塊牢固地連接并固定在一起，需要4顆螺釘。

在連接HomeAssistant之前，請確認您的HomeAssistant是否配備了接收Z(yǔ)igbee信號的外設，例如：HomeAssistant connect ZBT-1。

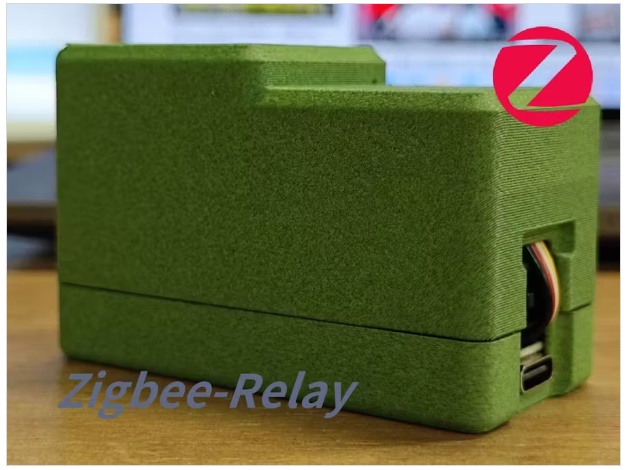

這是這個小設備的樣子：

它是如何工作的

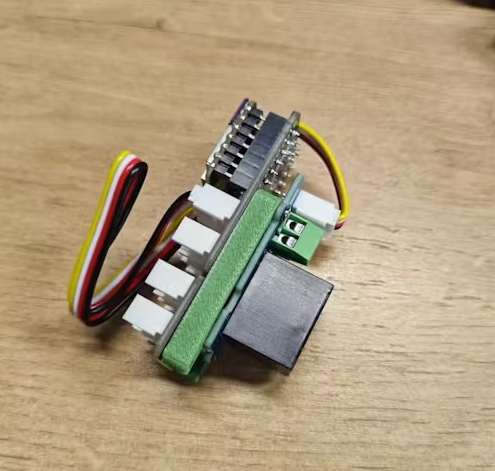

1. 連接繼電器：我將繼電器模塊連接到XIAO ESP32C6，這樣它就可以控制單色LED條的電源。

2. Zigbee集成：ESP32C6將通過Zigbee無線連接到HomeAssistant，實現輕松控制。

3. 編程：我將編寫固件，以確保ESP32C6可以接收來自HomeAssistant的命令并相應地啟動繼電器。

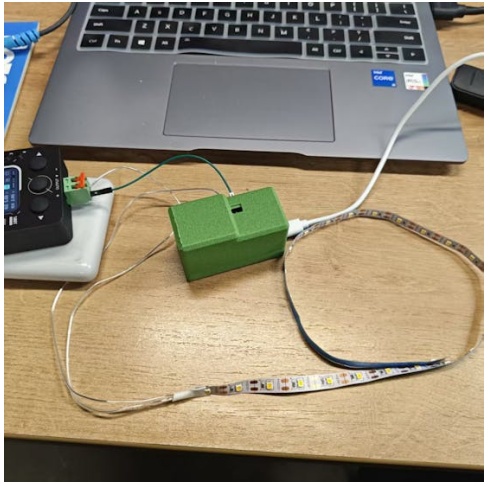

接下來，我將向您展示實際效果：我使用便攜式CNC電源為5V單色LED燈供電，然后我使用我創建的Zigbee繼電器模塊作為開關。當我打開家庭助手的繼電器開關時，LED條亮了起來。當我關閉開關時，LED燈條會熄滅。

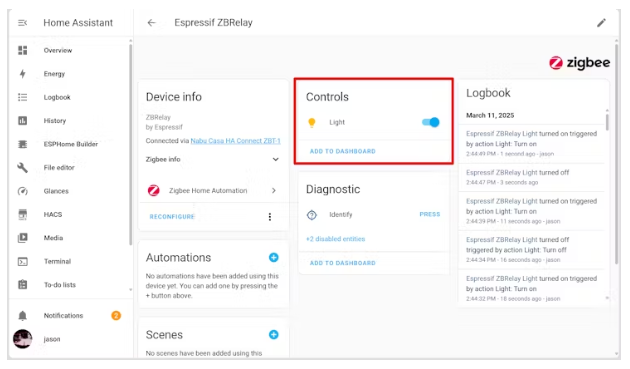

在Home Assistant界面中，我們只需要點擊Light按鈕來控制繼電器開關，從而控制燈的開與關!

程序代碼

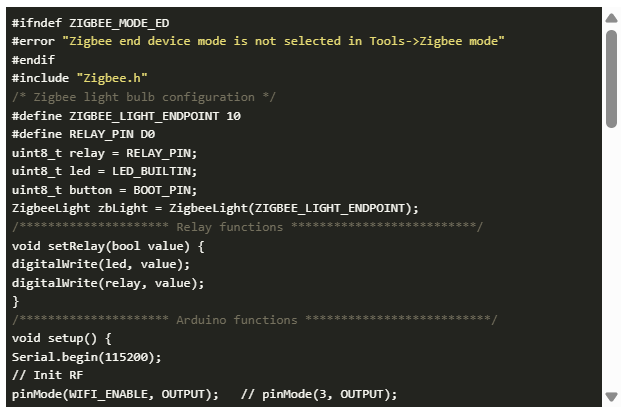

這是我在項目中使用的代碼。此代碼修改自Arduino-ESP32中的Zigbee示例：

未來的計劃

我很興奮地想到它的潛在應用，而不僅僅是控制LED條。繼電器可以在智能家居設置中以許多創造性的方式使用，無論是用于燈，風扇還是其他電器!

本文編譯自hackster.io
