基礎設施建設的快速發展，橋梁、大壩、高層建筑等結構的健康監測成為確保公共安全的重要環節[1]。隨著數字化進展，國家已經在很多智能監測方面要求采用傾角傳感器作為一個監測方式。目前市場上的傾角傳感器都是以MEMS傾角傳感器為主[2]，因?yàn)槠涮匦栽陂L(zhǎng)期穩定性實時監測方面有待提升，另外傳統的有線監測系統受限于布線難度和成本，尤其在偏遠或惡劣環境中顯得力不從心。因此，開發一種低功耗、高精度、易于部署的無線監測系統顯得尤為迫切。本文提出的基于自研電解質傳感器的監測系統，正是針對這一需求而設計。

2. 電解質傾角傳感器介紹

2.1. 傾角傳感器介紹

2.1.1. 傾角傳感器概念

在數字化智能化進程中，傳感器起到了一個核心作用，數據采集。傳感器種類有7000多種。

傾角傳感器是一種基于慣性原理和牛頓第二定律的加速度傳感器，它通過測量加速度并利用積分計算線速度和直線位移。由于其高精度、準確監測、及時預警以及對外界影響的強大抗性，使得它在各種測量角度的應用中發揮著重要作用。

傾角傳感器結構設計有固態擺和液態擺兩種，如下圖1。

其中電解質傾角傳感器內部結構如下圖2。

電解質傾角傳感器包括電極和具有腔體結構的殼體，在腔體內注入有特殊配比的電解液，在殼體上設置有貫穿殼體的電極孔，所述電極插入到型腔電極孔內。電極的一端深入到腔體內，電極的另一端位于殼體外，所述殼體的材料為陶瓷材料[3]。通過采用陶瓷材料制成的殼體，陶瓷材料硬度高，而且可以使用壓注成型溢價燒結融合，使得傾角傳感器的設計與加工更加便利，另外，陶瓷材料的殼體，其表面性能以及可加工性大大優于玻璃材料的亮體，因而可以制造出性簡更優越，可靠性更高、并結構可以更加多樣性、應用更加寬泛的傾角傳感器。

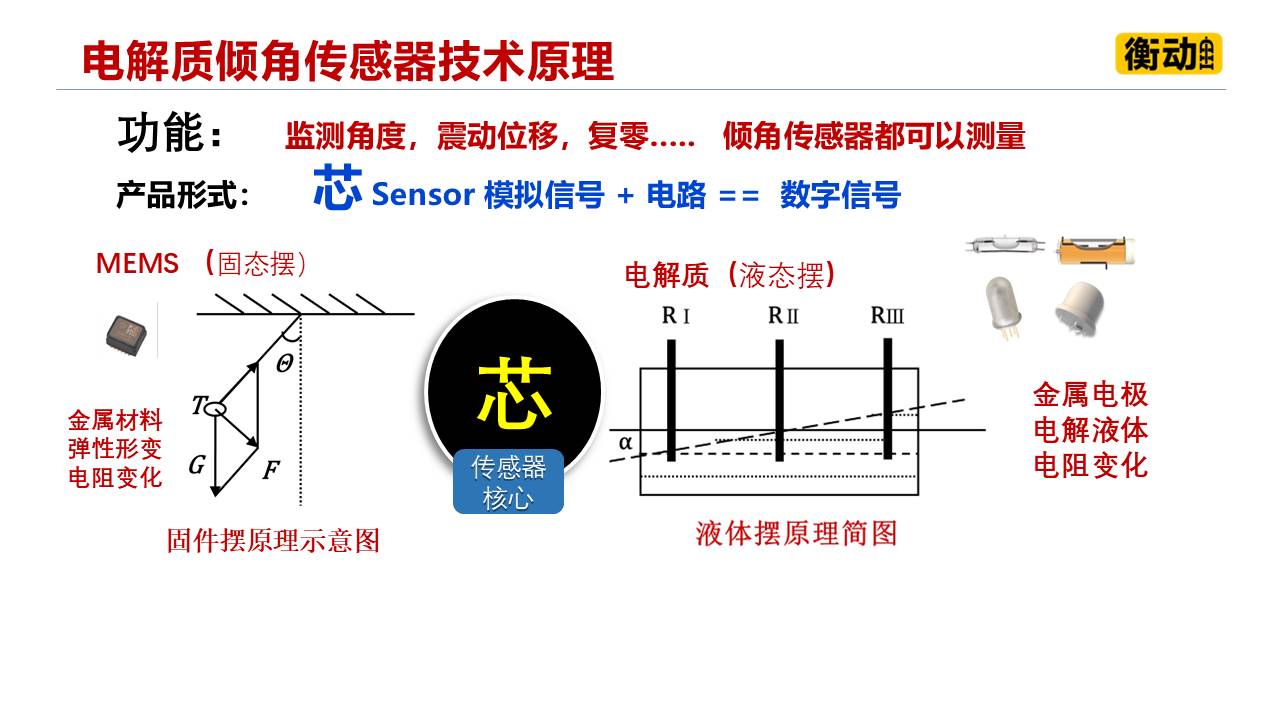

Figure 1. Structural diagram of liquid pendulum and solid pendulum principles in tilt sensors

圖1. 傾角傳感器液態擺與固態擺原理結構圖

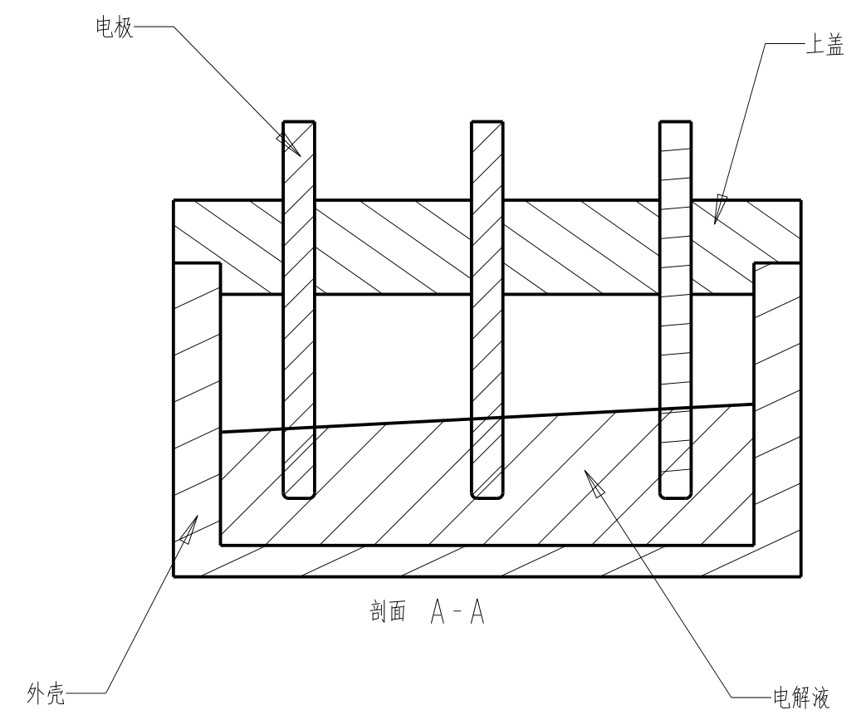

Figure 2. Product structure diagram of electrolyte (liquid) tilt sensor

圖2. 電解質(液態)傾角傳感器產品結構圖

2.1.2. 傾角傳感器應用場景

讓我們深入了解傾角傳感器在多個領域中的應用情況：

傾角傳感器的應用場景

1. 太陽能和定向衛星通訊天線的俯仰角測量利用

傾角傳感器幫助確定太陽能電池和通訊衛星的方位與傾斜角度，優化利用效率。

2. 建筑類(古建筑保護)，大型施工周邊設施的保護監測

高精度的傾角傳感器用于監測建筑設施的擺幅、振動和傾斜變化，保障其安全。

3. 大壩監測

傾角傳感器提供大壩和基巖的狀態變化數據，確保大壩的安全運行。

4. 橋梁橋塔測斜

實時監測橋梁的細微變化，分析其安全程度。

5. 鉆井傾斜控制：在鉆井施工中，傾角傳感器幫助準確測量鉆桿的傾斜角度，確保施工質量和效率。

6. 各種儀器幾何小角度精密測量

1) 高精度精密水平測量。

2) 重力儀，全站儀精密水平調平。

3) 機械設備的三維XYZ精密測量以及調整等。

4) 稱重準確性經由傾角傳感器補償提升。

按照分類法，我們可以看到靜態傾角傳感器可以在2個領域有很好應用場景(圖3)。

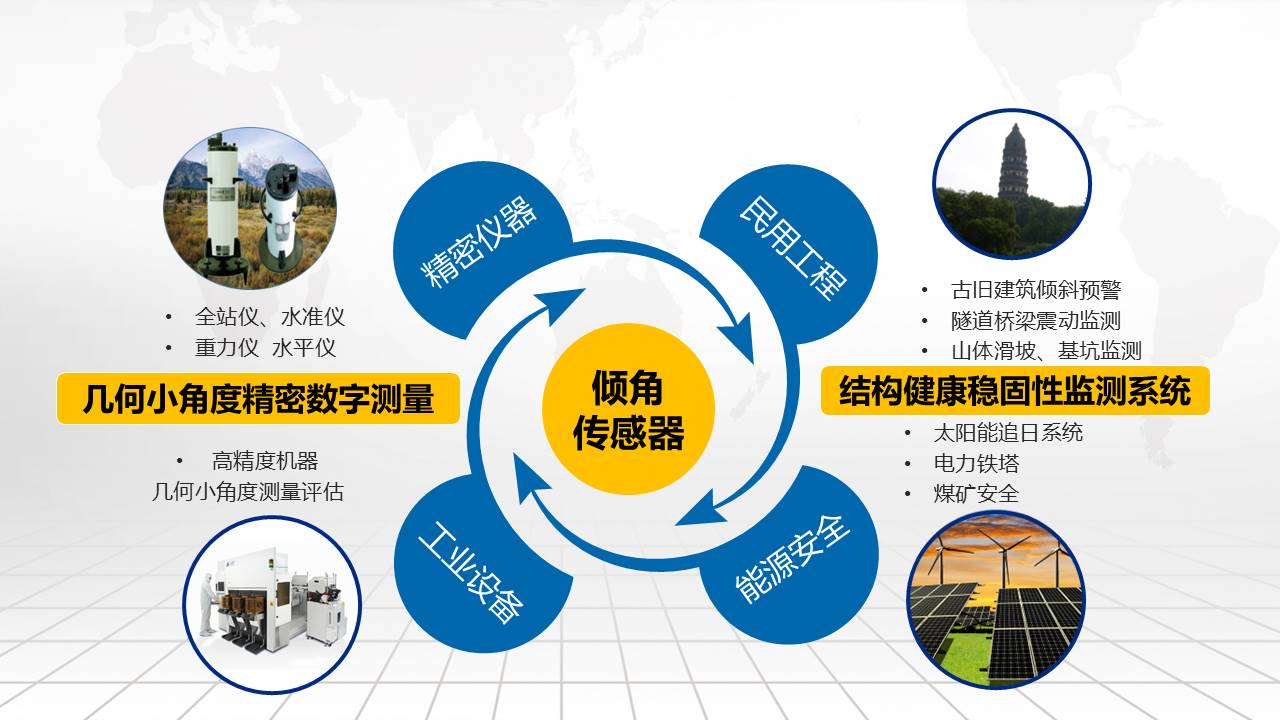

Figure 3. Diagram of two major application scenarios for tilt sensors

圖3. 傾角傳感器2大類應用場景圖

2.2. 電解質傾角傳感器和MEMS傾角傳感器特性比較

傾角傳感器的特性關鍵在于漂移和可重復性。

傳感器的漂移是指?jìng)鞲衅髟陂L(zhǎng)期使用過程中，其輸出信號與真實測量值之間的偏差隨時間累積或發生變化的現象。簡單來說，漂移會導致傳感器讀數逐漸偏離實際值，從而影響測量的準確性和可靠性。

傳感器的可重復性通常以輸出結果的標準偏差或最大誤差范圍表示，單位與傳感器的測量值相同。例如，如果一個溫度傳感器在多次測量同一溫度時輸出的結果波動較小，則表明該傳感器具有高可重復性。

MEMS傾角傳感器通過溫度補償、高精度制造、優化結構設計和抗干擾技術，包括高精度電源，可以減少供電不穩定對測量重復性的影響。實現了低漂移和高可重復性。然而，在某些苛刻環境下，如何進一步提升補償和抗干擾能力成為MEMS傾角傳感器難點。

與MEMS產品對比，本文設計構思合理的電解質型傾角傳感器則解決了上面的難題，具備優越抗漂移，且具備良好的可重復性(圖4)。

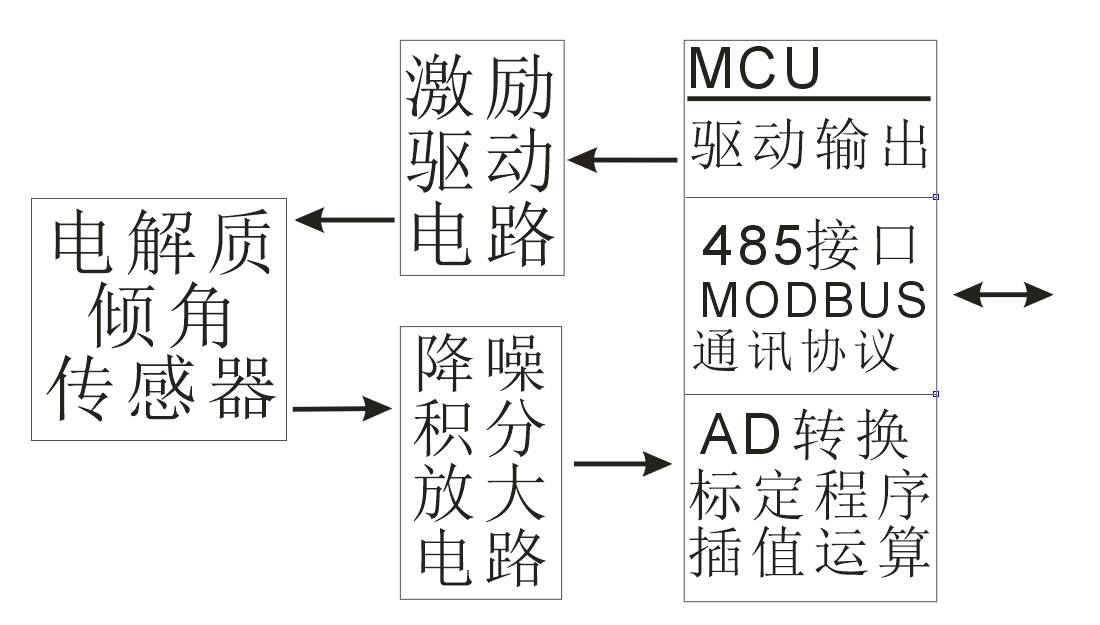

Figure 4. Signal processing flowchart of electrolyte tilt sensor

圖4. 電解質型傾角傳感器的信號處理流程圖

本文的電解質型傾角傳感器電壓輸出與角度成比例。鑒于讀值是以比率計值，因此無需高精度和高穩定的供電電壓，只要傾角傳感器驅動電壓與模數轉換(A/D)基準電壓相同即可。電解質型傳感器能夠在任何電壓下(5伏、3.3伏等)運行，因而其電子器件十分簡單，易實現功率。通過密封結構，更好地實現高可重復性(圖5)。

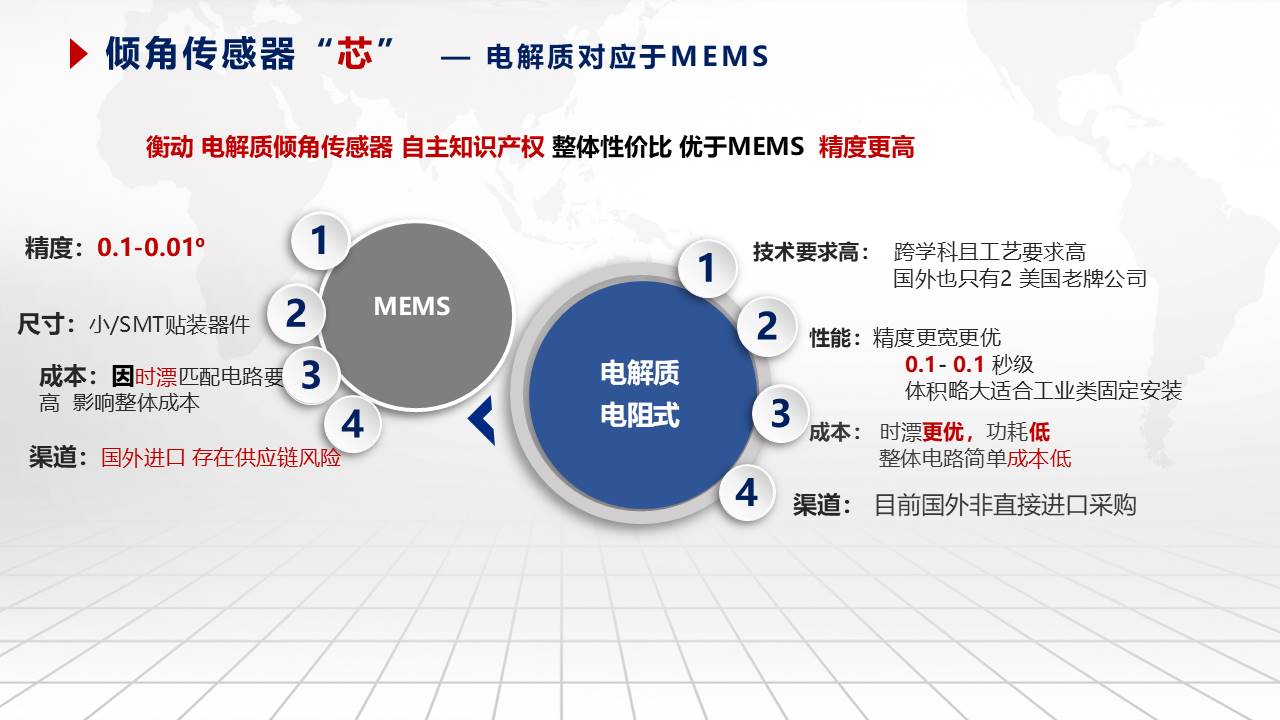

Figure 5. Performance and cost-effectiveness comparison between electrolyte and MEMS tilt sensors

圖5. 傾角傳感器性能電解質對比于MEMS性價比圖片

3. 系統設計

在核心傳感器基礎上，本文的低功耗傾斜穩固性形變監測系統有兩種實現方式，如下面兩圖圖6、圖7所示。

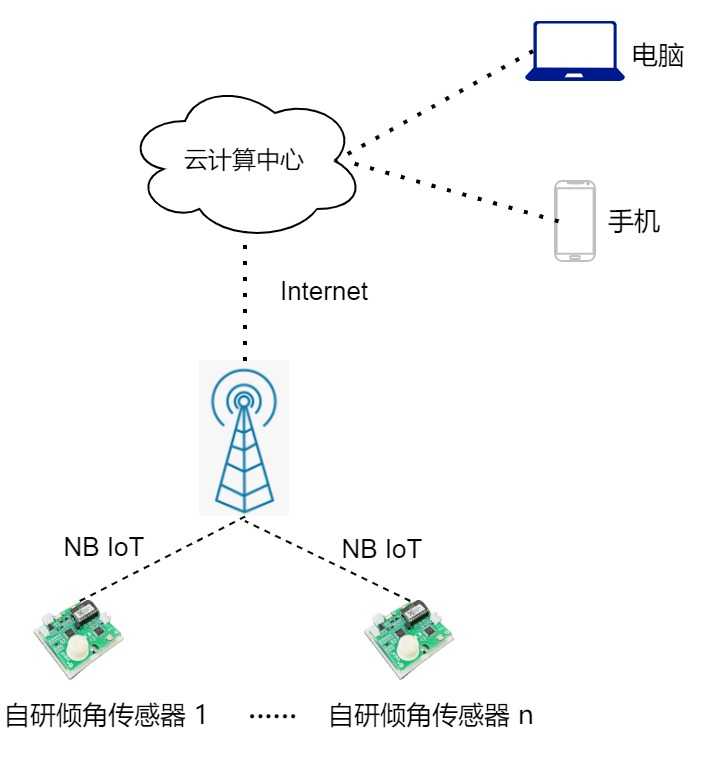

Figure 6. Low-Power tilt stability deformation monitoring system implementation 1 (without Router)

圖6. 低功耗傾斜穩固性形變監測系統實現方式1 (無路由器)

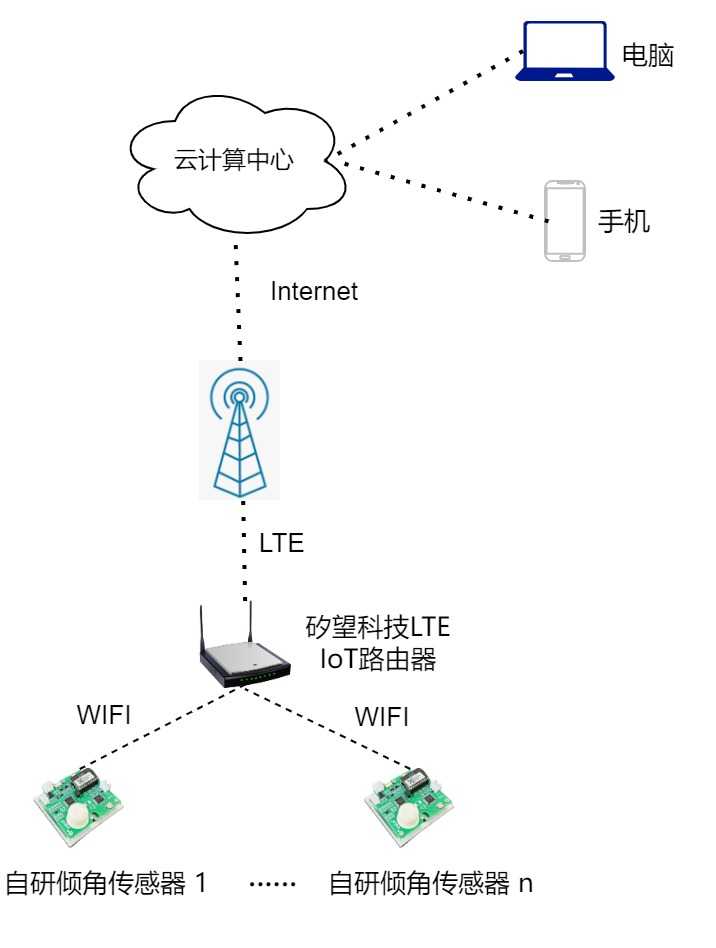

Figure 7. Low-Power tilt stability deformation monitoring system implementation 2 (using LTE IoT Router)

圖7. 低功耗傾斜穩固性形變監測系統實現方式2 (采用LTE路由器)

3.1. 硬件部分

3.1.1. 自研電解質傾角傳感器

自研電解質傾角傳感器如下圖8所示。

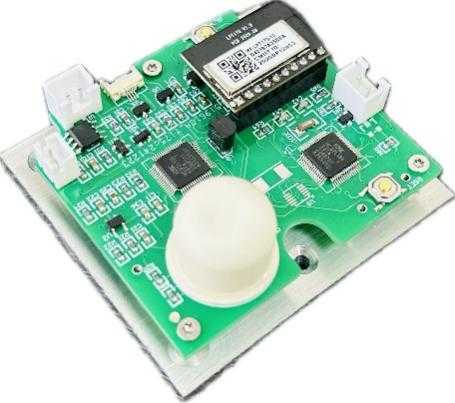

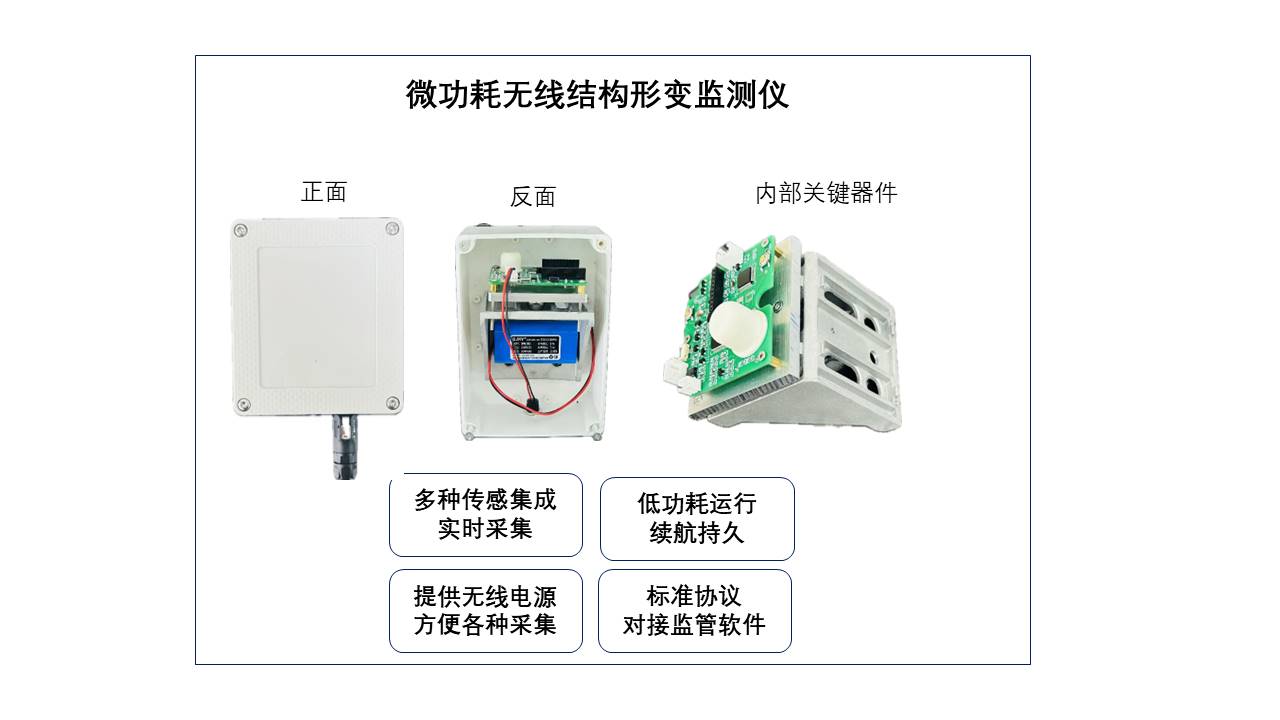

Figure 8. Tilt sensor module with environmental sensors for temperature control and vibration detection

圖8. 傾角傳感器模組帶溫控振動等環境傳感器圖片

自研形變傾斜監測儀產品規格如下表1所示。

衡動智能傾斜傳感測量?jī)x4G/WiFi

產品型號：ILDG20004G，ILDW2000 WF

Table 1. Key parameters table for Low-Power 4G Wi-Fi stability system testing

表1. 低功耗4G Wi-Fi穩固系統測試主要參數表

該自主研發的電解質傾角傳感器，測量精度達到0.02?，分辨率達0.007?，重復度也在0.02?，確保了微小傾斜變化也能被準確捕捉。該傳感器還可以根據客戶需求，提供定制化服務，滿足不同應用場景下的特殊要求。該傳感器高精度確保環境參數測量的準確性，為結構健康評估提供全面數據支持。

該電解質傾角傳感器支持?jǐn)?shù)據直接透?jìng)髦劣脩糇远x系統或接入現有數據平臺，提高系統集成度和兼容性。

該電解質傾角傳感器支持內置溫度、濕度、振動監測模塊，全面監控環境因素對結構的影響。

該電解質傾角傳感器采用低功耗技術，結合喚醒功能省電模式，顯著延長電池壽命至3~6個月，定制版本可達2~3年。同時該傳感器支持電池、太陽能等多種供電方式，適應不同場景下的能源供應條件。同時配備可調零的安裝支架和防水外殼，便于現場快速部署和維護。

3.1.2. 通訊模組

該自主研發的電解質傾角傳感器集成了支持NB IoT或Wifi通訊模組。當使用NB IoT，實現的方式成為圖6所示的低功耗傾斜穩固性形變監測系統實現方式1 (無路由器)。

當電解質傾角傳感器支持Wifi模組，它實現的方式成為圖7所示的低功耗傾斜穩固性形變監測系統實現方式2 (采用LTE路由器)。本文的LTE路由器由本文的共同作者的公司研發的高性價比，高可靠性的矽望科技物聯網LTE路由器，如下圖9所示。

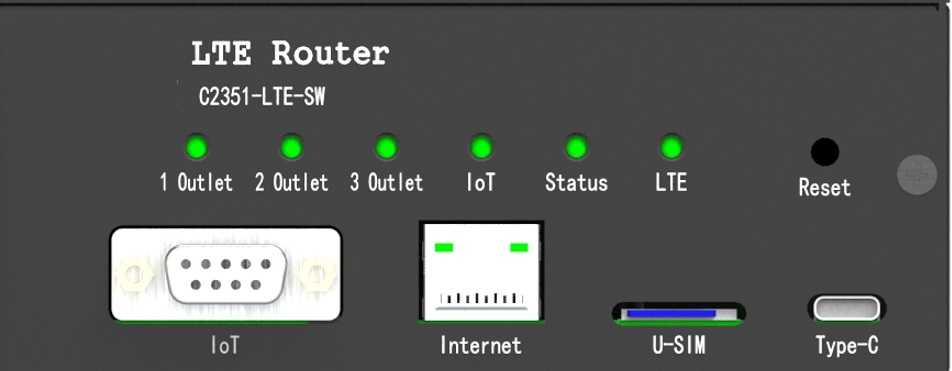

Figure 9. IoT LTE router

圖9. 物聯網LTE路由器

3.2. 軟件系統

對于圖7所示的低功耗傾斜穩固性形變監測系統實現方式2 (采用LTE路由器)，總體系統架構采用參考文獻[4]的開源架構，如下圖10所示。

第一層是本文自研電解質傾角傳感器模塊。它使用 Modbus通信協議，經過WiFi模塊，將數據傳給物聯網LTE路由器。

第二層物聯網LTE路由器接收數據后，對數據進行預處理，包括傾斜度、溫度、振動、沉降等關鍵參數等的初步處理和評估，然后通過MQTT協議和第三層開源云平臺之間通信。

第三層首先要構建高效的數據存儲系統，確保海量監測數據的穩定寫入與快速檢索。其次進行智能分析既運用先進的數據處理算法，對采集到的數據進行清洗、整合與深度挖掘。然后建立多種計算評估模型，包括傾斜度、溫度、振動、沉降等關鍵參數的突變檢測，進行趨勢分析等。最后實現預警系統與平臺對接，包括預警系統可根據不同應用場景和需求進行靈活配置，確保預警信息的及時性和準確性。同時提供開放的數據接口，支持與客戶自有數據平臺或第三方平臺的無縫對接，實現數據共享與協同工作。

第四層是用戶通過電腦客戶端或手機客戶端從第三層云平臺獲取數據顯示。

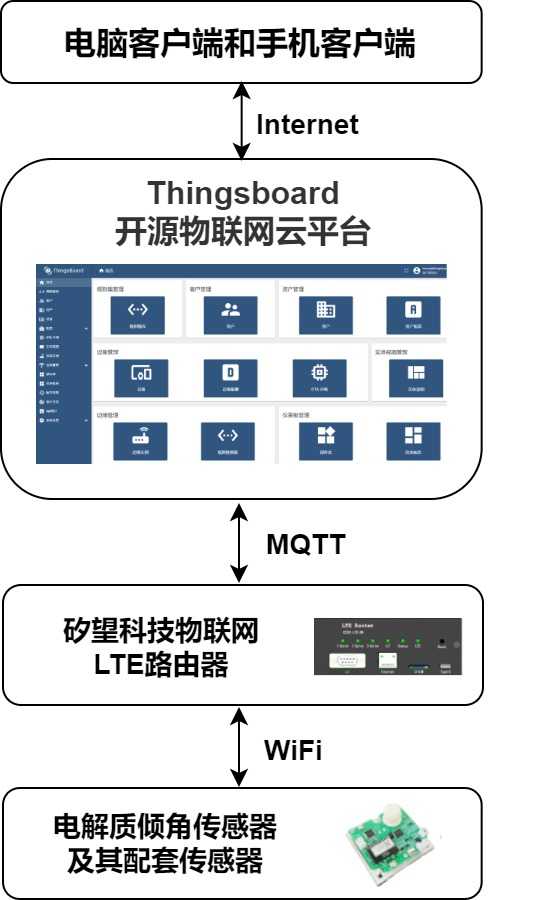

Figure 10. Diagram of the overall scheme design

圖10. 總體方案設計示意圖

4. 實驗與測試

實驗設置

2024年11月開始我們開始安裝實驗。

結構圖：一個是Wi-Fi通信，一個是4G通信，安裝在建筑的不同位置，見下圖11：

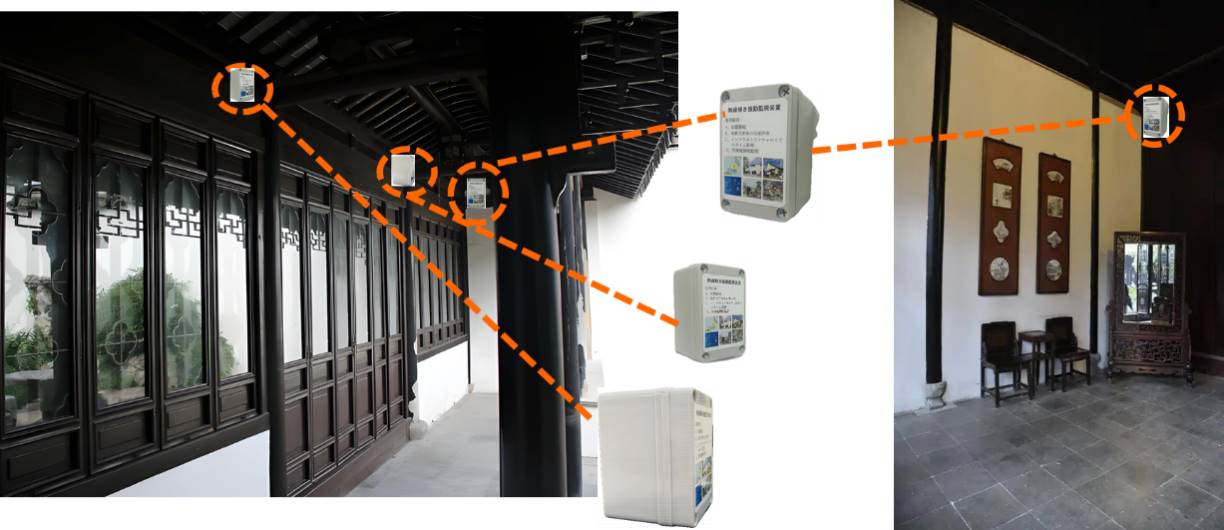

Figure 11. Installation diagram of Low-Power 4G and Wi-Fi stability testing product

圖11. 低功耗4G和Wi-Fi穩固測試產品安裝圖片

平臺數據展示與評估

安裝后分別完成與展示平臺的連接，數據庫建立，導入展示平臺(圖12)。

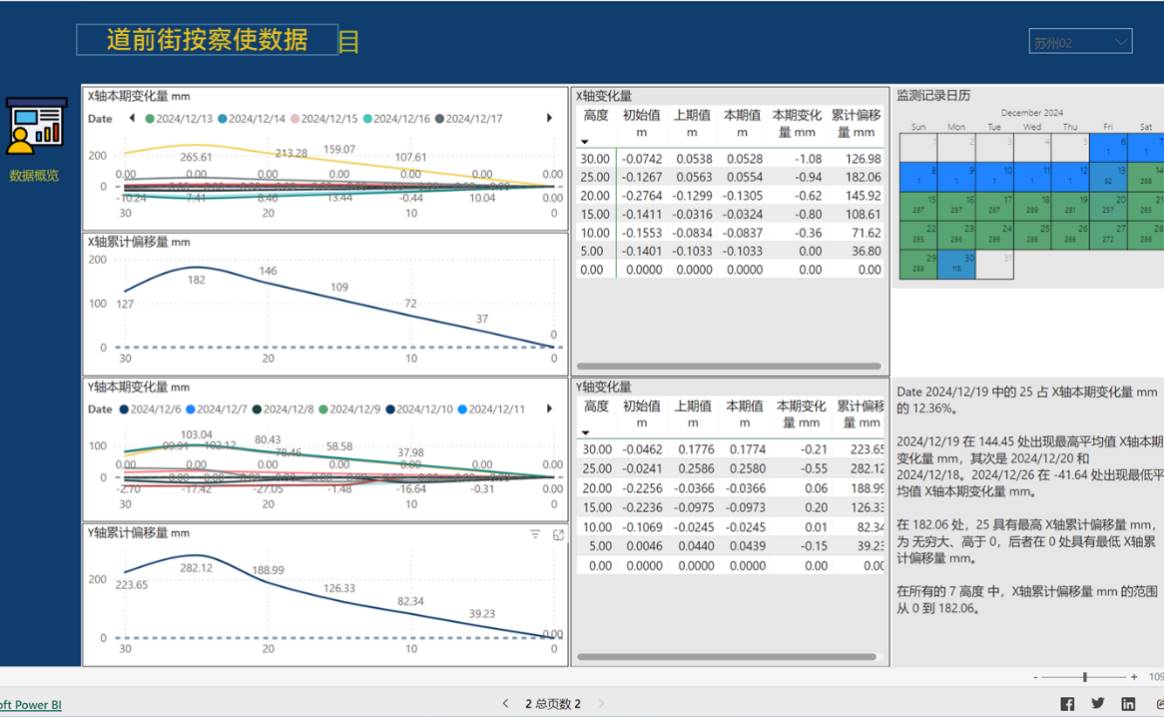

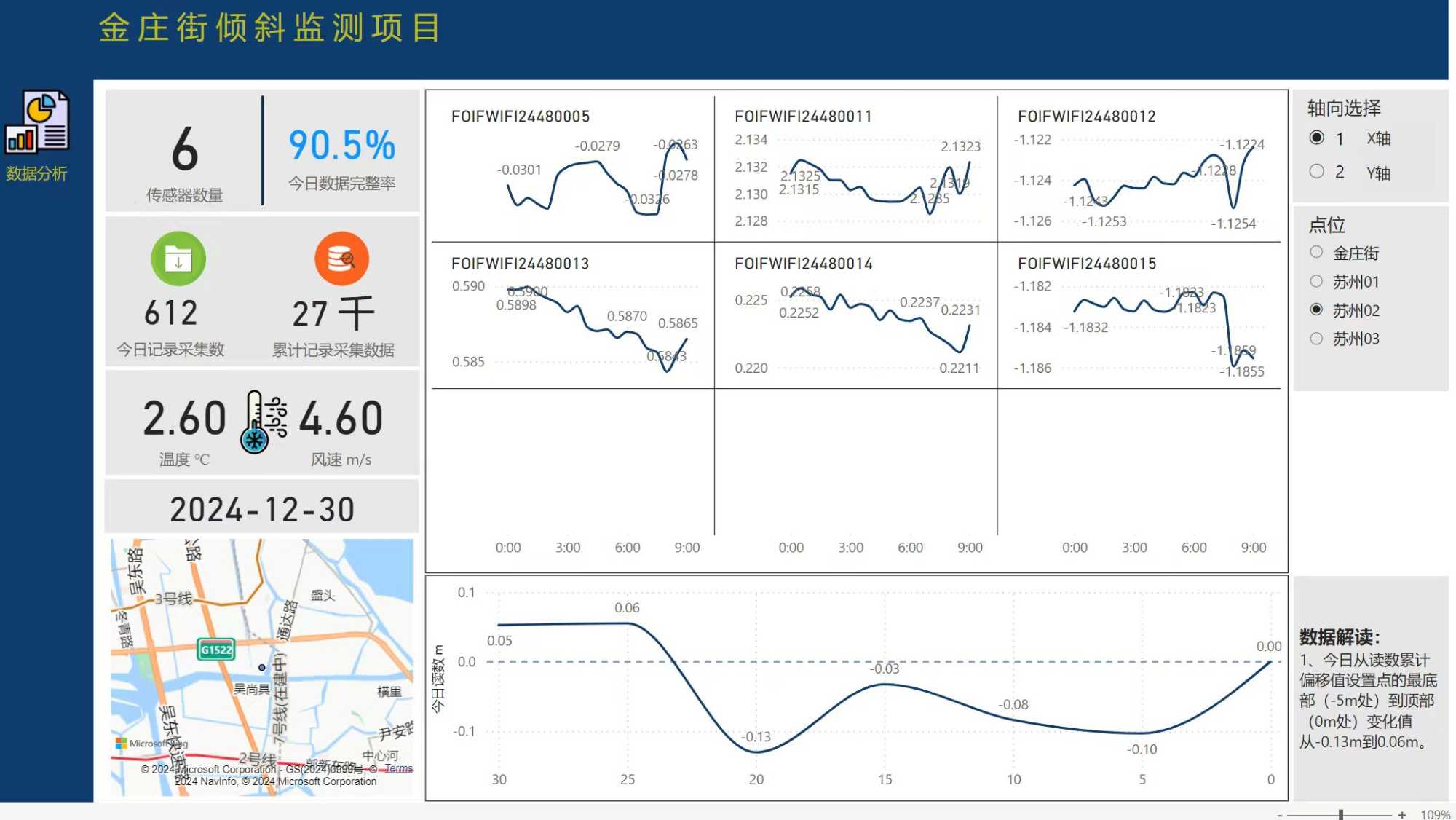

Figure 12. Platform data display diagram

圖12. 平臺數據展示圖

介紹

匯總表，傳感器數量，采集次數，環境指標，雙軸X，Y方向的不同時間數據，累積變化趨勢等。采集數量以及地點都是可以選擇設定。

本系統已經在當?shù)氐难矒峁沤ńㄖ?chǎng)景使用。

該地段屬于道前街道正處于名城改造項目范圍，江蘇按察使署舊址建筑歷史悠久，歷經約300年，需要在周邊施工改造過程中進行實時監測(圖13，圖14)。

Figure 13. Installation site diagram

圖13. 安裝地點示意圖

Figure 14. Trend chart of monitored raw data

圖14. 監測原始數據趨勢圖

原先需要人員每一天去地點人工監測，手工記錄，顯示可以在平臺上看到所要的數據。

當然后續預警系統等需要進一步開發。

5. 結果分析與討論

本研究成功研發了一種基于自研電解質傳感器的低功耗傾斜穩固性形變監測系統，具有高精度、低功耗、易部署、智能化等顯著優勢。該系統的應用將極大地提升了結構健康監測的效率和準確性，為基礎設施的安全運維提供強有力的技術支持。未來，我們將繼續優化系統性能，拓展應用場景，推動結構健康監測技術的進一步發展。
