手機快充" target="_blank">無線快充發射端控制芯片，是一種用于管理無線充電過程的核心組件，它不僅決定了充電的速度和安全性，還影響著用戶的充電體驗。

今天，我們將講解納祥科技一款兼容性超強的無線快充芯片NX7008（可以過Qi2.0協議）。

（一）NX7008芯片概述

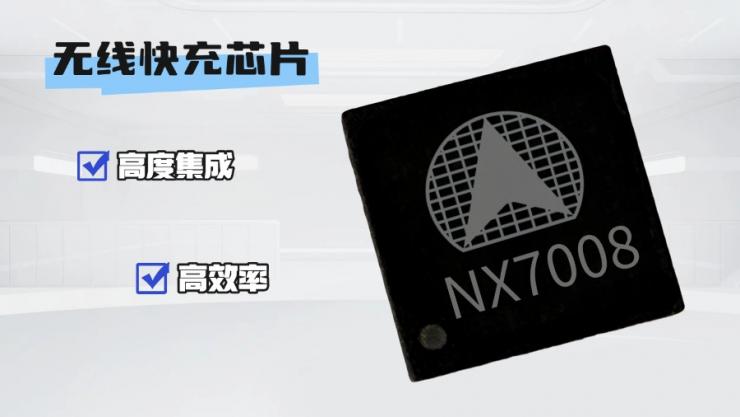

納祥科技NX7008是一款高度集成、高效率的磁感應無線充電發射端控制器。它可以支持 4V 至 21V 的寬輸入電壓范圍內工作；支持快充供電，兼容 PD2.0/3.0 、 PPS、 QC2.0/QC3.0 、 AFC、 UFCS 等協議；支持最大 30W 單路輸出；支持最新 Qi 協議 BPP， EPP 認證。

NX7008集成 32 位 MCU 內核，片內有 32KB MTP 和 4KB SRAM，兼?zhèn)湄S富的內存和外設。

NX7008的主頻高達 96MHz，內置兩路獨立可調的高頻 PWM，集成一組 4xNMOS H 橋驅動、兩路 ASK 解調模塊、 FSK 調制模塊、 FOD 檢測模塊、 12bit ADC 、 2 個定時器模塊和多路 GPIO ?？梢远ㄖ聘黝?Qi 協議無線充電方案并通過認證測試。

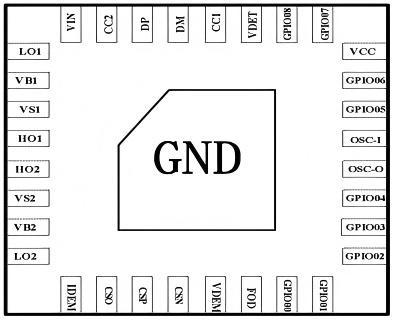

NX7008采用5mm*5mm 0.5pitch QFN32封裝，功能上可以覆蓋IP6802、IP6824 。

（二）NX7008主要特性

NX7008主要具備以下特性——

● 支持 WPC 最新標準
● 支持最新 Qi 協議 BPP，EPP 認證
● 工作電壓 4V ~21V
● 支持單路 5W,7.5W,10W,15W
● 支持定制最大 30W 應用
● 集成 1 套 H 橋驅動
● 一套 4xNMOS H橋驅動
● 集成內部電壓&電流解調
● 1 路電壓 ASK 解調
● 1 路電流 ASK 解調
● 支持 FOD 異物檢測功能
● 靜態 FOD 檢測
● 動態 FOD 檢測
● 支持外置無源晶振
● 支持 X7R/CBB/NPO 電容
● 支持 Q 值檢測
● 針對供電能力不足的 USB 電源有動態功率調整功能
● 輸入過壓， 過流， 欠壓， NTC 過溫保護功能
● 集成大容量 MTP 32kB， 支持 TYPEC 口固件重復升級
● 支持 PD2.0/3.0， PPS、QC2.0/QC3.0、 AFC， UFCS 等快充協議

（三）NX7008芯片亮點

NX7008是一款高性能的無線快充芯片，廣泛兼容各類快充協議，安全可靠。

① 高效快充
NX7008支持定制最大 30W 應用，支持單路 5W、7.5W、10W、15W，可快速為設備補充電量，大大縮短充電時間。

② 廣泛兼容
NX7008支持多種快充協議和標準，如PD2.0/3.0、PPS、QC2.0/QC3.0等，可以過Qi2.0協議，可以適配市場上絕大多數的無線充電設備。

③ 安全可靠
NX7008提供輸入過壓、過流、欠壓、NTC 過溫保護等多重保護措施，確保在各種異常情況下設備的安全運行，增強了電路的抗干擾能力和穩定性。

（四）NX7008應用領域

NX7008兼容性強，可以支持各類帶無線充的手機，智能手表等，也被廣泛應用于車載無線充、各種無線充電等領域中。
