近年來，模型驅動設計和統一建模語言(UML :Unified Modeling Language)作為一種與平臺無關的建模方法，在電子系統設計中得到了廣泛的關注?，F(xiàn)存的幾種UML配置文件在UML級別建模硬件組件，并自動生成代碼。其中實時和嵌入式系統的建模和分析[15](MARTE：Modeling and Analysis of Real-time and Embedded Systems)，在UML圖中使用了時序的屬性。在實時嵌入式系統建模中最常用的UML圖之一是序列圖。序列圖表示應用程序功能、不同組件之間的交互，并允許指定“時間不變量”。圖3-2中為基于UML/MARTE建模、驗證和代碼生成流程。

Simulink是建立在Matlab之上的系統級建模仿真基本環境，是一個圖形化的建模工具，從某種意義上講，凡是能夠用數學方式描述的系統，都可以用Simulink建模，容易搭建的包括：通信系統物理層和數據鏈路層，控制系統，數字信號處理系統，動力學系統。Real-Time Workshop(RTW)是基于Simulink的目標代碼生成工具。HDL Verifier是用于驗證的工具套件，提供的驗證功能主要關注在模型仿真與生成HDL代碼的仿真結果一致性比對。在MATLAB開發環境中，要自動生成面向FPGA的目標代碼，需要使用simulink搭建算法或者系統的模型，然后通過RTW或者RTW提供給第三方代碼自動生成工具(如HDL Coder、Xilinx System Generator、Altera DSP Builder等)的開放接口。

起點是UML/MARTE序列圖，它描述了系統的行為(在組件之間的數據交換)和時序約束。從這個描述中，生成了SystemC/TLM和VHDL模型，包含檢查約束的斷言調用。因為序列圖指定實體之間的數據交換，但不指定實體內部的處理代碼;因此，生成的代碼要用于仿真還需要鏈接到可用的知識產權(IP)核心庫。仿真輸入一組合適的測試臺，并生成一個約束報告。驗證過程產生的結果，一方面，將仿真中獲得的新的信息反饋，用于細化UML模型及其約束。另一方面，將生成的VHDL代碼合成為硬件組件(如FPGA)，從而獲得UML應用的實際實現。GenERTiCA工具支持從UML模型自動生成VHDL代碼。

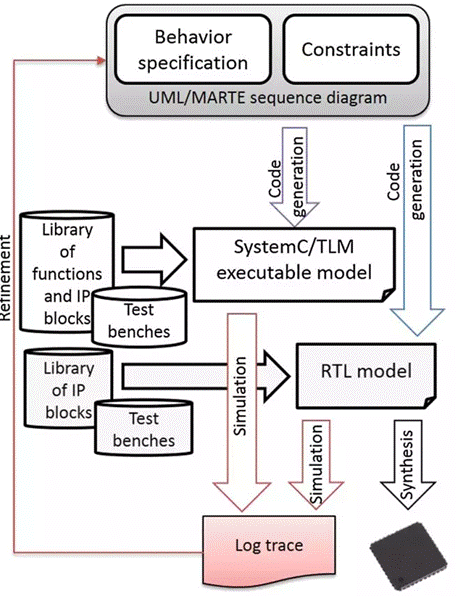

圖3-2 基于UML/MARTE建模、驗證和代碼生成流程

Matlab/Simulink是目前在對全流程支持最完整的一套工具，能夠提供高性能動態系統的仿真、分析和測試，并能夠完成從模型到代碼的轉換。通過圖形界面和基于語言的方法，使系統設計變得靈活易懂，易于開發和測試人員設計和調試，在國內也有大量的技術支持并提供解決方案，因此本章節重點介紹基于Matlab/Simulink的建模和HDL代碼自動生成應用技術。目前，基于Matlab/Simulink的模型驅動開發和HDL代碼生成技術已成功應用于航天、航空、航海、醫療、電力、紅外成像、固態存儲、機器人控制等眾多領域，具體應用包括無線數字收發器、音視頻處理、編解碼器、雷達信號處理、閃存控制器等，從原型設計到代碼實現平均開發時間縮短50%，典型的成功應用情況如下：

1) Reutech 雷達系統公司采用基于模型的設計流程，開發艦載?？账阉骼走_核心信號處理子系統，完成系統級的仿真，自動生成75,000多行HDL代碼，節省了兩個工程師人年，該雷達系統最后完成了探索性的海上試驗。

2)美國的紅外熱成像技術領導企業FLIR在紅外攝像機的熱成像算法中應用了模型驅動開發的方法，從概念到現場可測試原型的時間減少了60%，重大算法更改從重新部署到代碼實現，由幾周縮短為幾小時，HDL代碼重用從零增加到30%。

3) Semtech通過基于模型的設計生成VHDL代碼，加快了無線RF設備優化的數字接收器鏈的開發，驗證時間從數周縮短為幾天，并且最終交付的代碼性能更佳。

4)日本半導體生產商Siglead使用HDL Coder從定點Simulink模型生成VHDL代碼，并將其部署在Xilinx Spartan-6FPGA上，開發時間由4個月變?yōu)?個月，縮短了75%，設計迭代修改從三天變?yōu)槿齻€多小時，設計人員能夠把更多的時間花在富有成效的算法開發和探索優化設計上。

5)為了幫助心臟病學家檢測脂質核心斑塊LCP(患有LCP更容易罹患冠心病)，紅外線公司開發了TVC成像系統。美國的Infraredx使用Matlab/Simulink和HDL編碼器加速TVC成像系統中IVUS信號和圖像處理算法的開發和FPGA實現，自動生成的代碼與手寫的代碼使用了相同數量的乘法器，同時使用的邏輯減少了9%，使用的內存減少了3%。

6) Philips Healthcare的工程師使用Simulink來建模由數字RF接收機、比較器、RF波形發生器和放大器組成的架構。引入基于模型的設計方案后，使設計問題能夠早發現早解決，由于HDL Coder生成代碼具有很好的規范性，使代碼生成相對于手工編寫代碼的不一致性風險降低。

7)Renesas半導體的工程師為圖像處理算法開發和實施采用了基于模型的設計，探索了多個設計優化和替代方案并生成了高效的HDL代碼，該公司的工程師稱：“在進行優化后，自動生成的代碼與我們最好的手工編寫代碼相比，基本上具有相同的區域和速度特性。由 HDL Coder生成的HDL代碼與手工編寫的同等HDL代碼相比，在120 MHz和275 MHz目標時鐘頻率上使用的資源稍微少一些。并且，通過使用Simulink和HDL Coder，早前沒有硬件經驗的工程師在大概六個月內學會了RTL設計?！?
