關于這個問題，我具備充分的發言權。動力總成在早先被命名為Powertrain，而目前眾多汽車廠商更傾向于使用e-Powertrain的稱呼。

動力總成的廣義定義涵蓋了汽車從能量產生到最終傳遞至車輪的整個過程，即涉及能量傳遞路徑中的所有部件。

通常，我們談?wù)摰氖仟M義上的動力總成，它主要包括發電單元(發動機與發電機)、鋰離子電池以及電驅動單元(電機、逆變器、減速器與控制模塊)。這些組件有時也被簡化為“三電”系統。

電驅動單元的結構中，電機與減速器往往緊密相連，而逆變器則直接安裝在電機上方。其結構示意如下：

從左至右依次為電機罩、旋轉變壓器、轉子、逆變器、定子、電機外殼以及減速器罩。

電機的核心部分包括轉子和定子。定子繞組通常采用分段式線圈繞組或發夾式繞組工藝，并通過母線直接與逆變器連接。定子鐵芯外圍被鋁水套緊密包裹，用于冷卻水散熱。

減速器主要由齒輪和差速器等組成，通常采用兩軸一級的簡單結構。減速器的外殼為一體式設計，同時作為電機罩，實現了緊湊且輕量化的設計。

逆變器在電驅動單元中扮演著將電池直流電轉換為驅動電機所需的交流電的重要角色。它通常安裝在電機的正上方，包含功率模塊、平滑電容器以及電機控制器主板等部件。

功率模塊是逆變器的核心部件，其布局方式使得散熱片能夠直接與逆變器殼體下方的冷卻槽內的冷卻水接觸，從而實現有效的散熱。

隨著汽車中電子系統越來越豐富，芯片使用量越來越多，隨之而來的是電子控制單元ECU數量的大幅增加。ECU的急劇增加，無論是管理、安全還是可擴展性都帶來了很大挑戰，為此汽車域架構模式開始應運而生。通過高性能的DCU(域控制處理器)，整合公用系統組件，在軟件中分配和執行，可實現以足夠的資源快速響應完成客戶需求，具備平臺化、兼容性、集成高、性能高等優勢。

集成動力總成解決方案嶄露頭角

如今域控制概念已經得到了商用，但是由于各種原因，大部分集中在座艙、ADAS等領域。德州儀器日前聯合威邁斯，共同宣布集成動力總成解決方案，標志著在動力領域，域架構的概念正在開始流行。

德州儀器(TI)高壓功率，高功率驅動器市場經理Nagarajan Sridha表示，目前電動車平均價格比類似的燃油車高出12000美元，普遍共識是電池成本所造成的。但是除了電池，在其他領域，依然可以有降低成本的可能性。比如在動力系統中，減少電力電子元件數量，并將其整合到更小的系統中。

德州儀器中國區汽車業務部現場技術應用經理周東寶表示，“TI的產品和技術支持可以幫助客戶全面實現動力總成系統方案的集成。我們預計集成化的方案可以幫助整個系統的尺寸和成本都降低一半?！?

動力系統包括了電機控制器、高壓配電單元、DC/DC、車載充電器、電源管理系統(BMS)等等。根據不同的集成模塊數量，可以劃分為二合一方案、三合一方案、五合一方案。根據集成的難易程度，動力總成集成可以分為基礎的機械層面的集成：物理集成，以及更復雜的控制邏輯和功率層級方面的集成?！巴ㄟ^(guò)使用TI的解決方案，客戶可以實現從分布式的電源架構到單個動力域的控制器的方案的轉變。整個系統的復雜程度也會隨著整合級別的增加而提高，對客戶的收益也會越來越高，但同時挑戰也會越來越多?！敝軚|寶說道。

深圳威邁斯新能源股份有限公司副總裁兼上海子公司總經理韓永杰也對TI的集成動力總成解決方案給予了肯定，作為OBC和DC/DC產品國內市占率最大的供應商，威邁斯一直同TI保持著緊密的合作關系。目前威邁斯正在從OBC和DC/DC業務向動力系統擴展，一方面是因?yàn)镺BC、DC/DC及驅動器里面的電機控制器等產品比較接近。另外則是動力系統集成一定是未來的發展趨勢。目前，威邁斯的產品在可靠性、功率密度和體積方面的優勢，使得客戶可以在整車上布局更為靈活，也因此獲得了市場的廣泛認可。

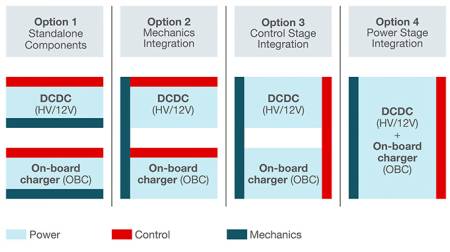

德州儀器EV/HEV SEM團隊成員，TüV SüD認證功能安全工程師曹偉杰具體介紹了目前市場上幾種動力系統解決方案，具體包括：

方法1：形成獨立的系統。這種方法已不如幾年前流行。

方法2：可分為兩個步驟：直流/直流轉換器和車載充電器共享機械外殼，但擁有各自獨立的冷卻系統。同時共享外殼和冷卻系統(最常選用的方法)。

方法3：進行控制級集成。這種方法正在演變?yōu)榈?種方法。

方法4：相比于其他三種方法，此方法由于減少了電源電路中的電源開關和磁性元件，所以成本優勢更大，但它的控制算法也更復雜。

四種方法對比

韓永杰也表示，目前威邁斯推出了OBC和DC/DC集成的產品，性能顯著提升的同時，實現了成本的降低，減少產品的體積和重量。韓永杰介紹道，目前市場上集成方式主要有兩種，一種是物理集成，把OBC和DC從物理的兩個盒子放在一個盒子里，是傳統接插件共用的概念。而威邁斯的磁集成方法類似于曹偉杰所介紹的第4種方法。通過共享電力電子器件和變壓器，實現了最高等級的集成。

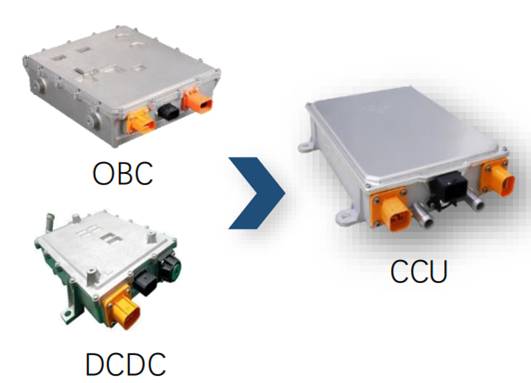

威邁斯充電系統集成化產品

周東寶詳細列舉了集成動力總成的四大優勢，分別為：

電驅動系統多合一的集成化的解決方案，通過共享外殼的耦合以及冷卻系統，減少連接器的數量;

通過更進一步的共享控制電路以及共享功率電路等，有效地降低電驅動系統的體積、重量和成本，同時提高電驅動系統的功率密度;

更好地實現輕量化，有助于延長電動汽車的續航里程;

通過整體上對系統進行熱性能的優化，保證系統的可靠性。同時我們注意到功能安全是現在電驅動系統里面非常重要的一個設計指標，所以我們集成化的解決方案也有助于簡化功能安全系統的開發和認證工作。

集成動力總成都需要哪些要素

集成動力總成優勢看似很大，但實際上還需要顯著克服諸多挑戰，包括控制器性能，控制器算法，磁集成的設計，冷卻系統等多方面因素。

德州儀器正在結合自身在車載控制，功率等器件領域的積累，以及在安全認證等服務上的努力，幫助客戶簡化動力總成設計上的挑戰。

?電動汽車集成動力總成?是指將電動汽車中的多個關鍵部件集成在一起，形成一個統一的系統，以提供更高效、更緊湊的動力傳輸解決方案。這種集成方式旨在減少部件數量、降低重量、提高可靠性和降低成本。

組成部分

電動汽車集成動力總成通常包括以下幾個主要部分：

?電機?：負責將電能轉化為機械能，驅動車輛行駛。

?電機控制器?：控制電機的運行，調節輸出功率和扭矩。

?減速器?：降低電機轉速，增加扭矩輸出，適用于需要大扭矩的場景。

?電力電子轉換器?：如DC/DC轉換器和逆變器，用于電壓轉換和電能管理。

?電池管理系統?(BMS)：監控電池狀態，優化電池使用，延長續航時間。

技術特點和發展趨勢

電動汽車集成動力總成技術的主要特點包括：

?高效性?：通過優化部件間的配合，減少能量損耗，提高整體效率。

?輕量化?：減少部件數量和重量，降低車輛整體重量，提高燃油經濟性和性能。

?模塊化設計?：便于維護和升級，降低制造成本。

?高可靠性?：集成設計減少了接口和連接點，降低了故障率。

隨著技術的發展，電動汽車集成動力總成系統正朝著更高的集成度、更智能的控制和更廣泛的應用場景發展。例如，輪邊電機和輪轂電機的應用，使得車輛設計更加靈活，適應不同的駕駛需求和市場變化。
