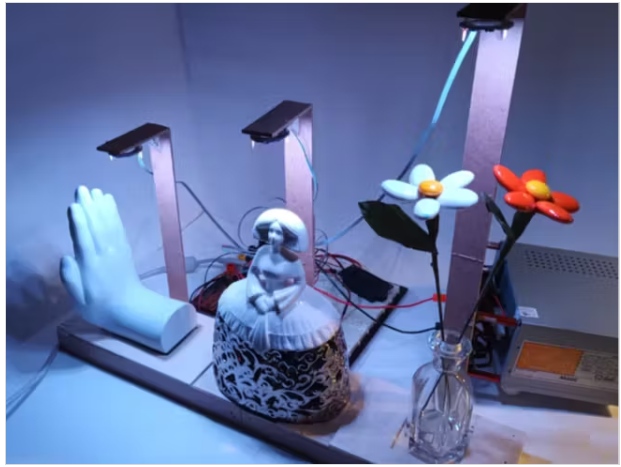

在這個項目中，我們將使用強度敏感的壓力傳感器來創建一個警報，在視覺和聲音上警告我們在展示中發布的圖形被操縱。這些人物被白光照亮。當你被操縱時，燈光的顏色就會變成紅色，并發出警報。即使我們把圖形放回原處，燈光的顏色也不會改變，警報繼續響起，以找出哪個圖形被操縱了。讓我們先解釋一下什么是強度相關傳感器。

什么是抗強度相關的傳感器?

力敏電阻(FSR)傳感器是將施加在其上的物理壓力作為電壓值輸出的傳感器。這基本上是可變電阻。

通常，這些傳感器由導電襯底層和半導體子結構層組成，據此，這些傳感器通常由導電襯底層和半導體子結構層組成，由此，開放層的距離。在傳感器的有源區施加的壓力越大，該區域接觸半導體層的點越多，使電阻值下降。

FSR基本上是電阻，改變它們的電阻值(以歐姆Ω為單位)，這取決于它們被壓的程度。這些傳感器很容易使用，但不是很精確。它們不提供精確的值。用這些傳感器可以確定重量。然而，你必須將電阻值轉換成成比例的重量。那么重量就不準確了。然而，識別變化是可能的。這允許傳感器用于此項目。

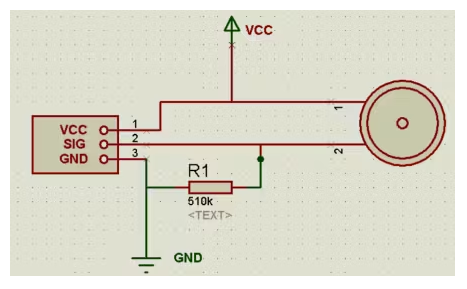

我們將使用的模塊由FSR傳感器和與傳感器串聯的510 kΩ電阻組成。該電路由5 VDC供電，電路的輸出信號電壓從分壓器中移除，分壓器由我們將使用的模塊由FSR傳感器和與傳感器串聯的510 kΩ電阻組成。電路供電5vdc，電路的輸出信號電壓從分壓器上取下，由模塊形成的輸出信號電壓很低，輸出信號電壓很低。相反，當傳感器上的壓力增加時，傳感器的電阻會下降，從而使模塊輸出信號上的電壓增加。在我們的項目中，我們將模塊的輸出信號連接到AZ微控制器的模擬輸入，并在串行監視器上顯示測量值。下圖是AZ-Delivery-Data表中的模塊電路：

電路及所用模塊說明

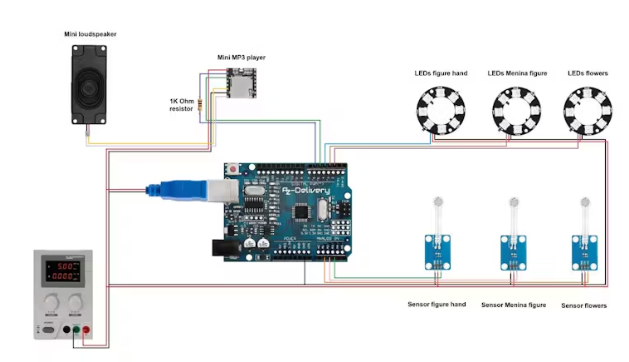

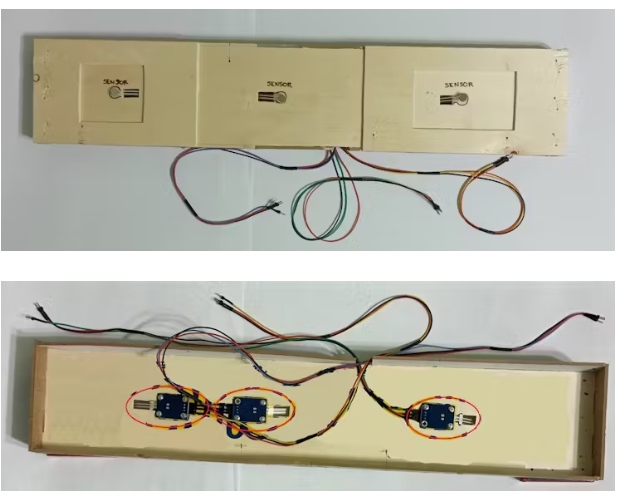

我們對三個物體使用三個壓力傳感器。您將用白色或紅色的光照亮WS2812B LED環。我們還使用了迷你mp3播放器DFPlayer與迷你揚聲器一起播放報警音。整個系統由AZ-Atmega328微控制器控制。我們還需要一個microSD卡來保存聲音文件。整套設備由外部5伏直流電源供電。

程序流程和草圖的描述

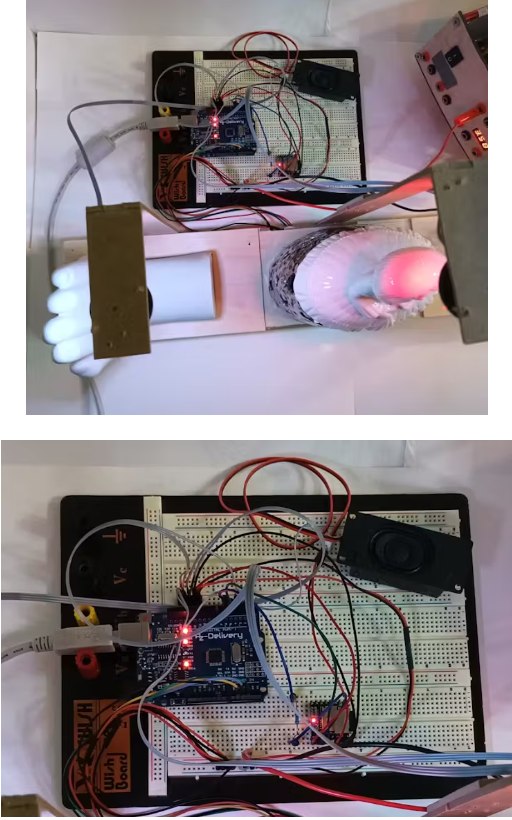

當物體就位時，F(xiàn)SR傳感器模塊有一個高輸出信號顯示在串行監視器上。LED環用白光照亮人物或物體。一旦其中一個對象被操作，F(xiàn)SR傳感器模塊的輸出信號下降，被操作對象的LED環亮紅燈并發出報警聲音。即使同一物體或其他物體再次定位在該位置，警報仍然存在。

使用迷你MP3播放器DFPlayer模塊需要前兩個庫。MP3模塊和微控制器之間的必要通信是串行的。庫Softwareerial.H包含微控制器激活串行通信的任何數字PIN的功能。使用庫Dfrobotdfplayermini.h，讓我們激活使用MP3播放器模塊所需的功能。

第三個庫是來自Adafruit的Neopixel，能夠使用LED環。

在我們?yōu)轫椖考闪吮匾膸熘?，我們開始創建對象和變量的定義。為了使用MP3播放器模塊，我們必須在軟件庫softwareial . h中實現mysoftwareial對象。數字引腳被賦予微控制器，我們將用于模塊的串行通信。我們使用數字PIN 5接收來自MP3模塊的數據，使用數字PIN 6向MP3模塊發送數據。為了使用模塊的稅務方法和命令，例如設置音量或開始播放MP3文件，我們從庫Dfrobotdfplayermini.h中創建對象mydfplayer。

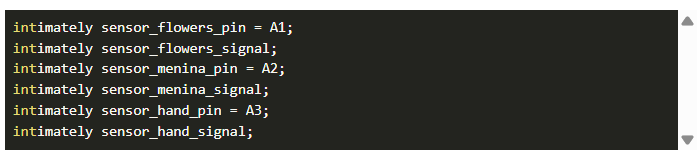

FSR傳感器的輸出連接到微控制器的模擬輸入。為此聲明了以下變量。我們還將信號保存在其他變量中。

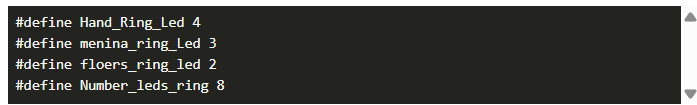

草圖的下四行是用于將WS2812B LED環連接到微控制器的數字引腳的三個常量，以及用于定義每個環的LED數量的常量，在這種情況下為8個LED。

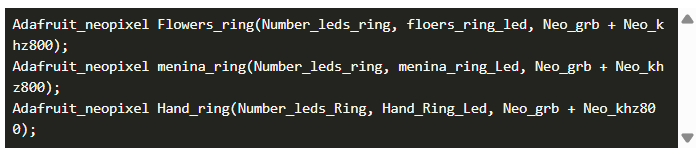

對于每個WS2812B LED環的操作，必須為使用的每個環創建Neopixel庫的對象。一個環的led的各自數量寫在這個對象的參數中(我們有這個number_led_ring的變量)，每個環連接的微控制器的引腳(為此我們有變量，例如floers_ring_led)，以及每個環的屬性。它們是三色led (Neo_grb)，工作頻率為800 kHz (Neo_khz800)。

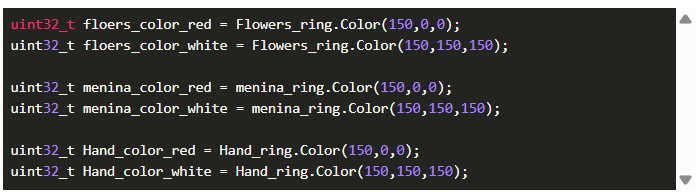

在草圖的下一行中，為每個環的兩種顏色的RGB值聲明和定義變量。

下一個代碼塊是setup()，我們在其中配置模塊的初始狀態。

在前兩行中，我們用Begin指令(“波特率”)初始化串行通信，這兩行都是為了用mysoftwareeries指令與MP3模塊通信。開始(9600)，以及使用串行指令的串行監視器。開始(115200)。

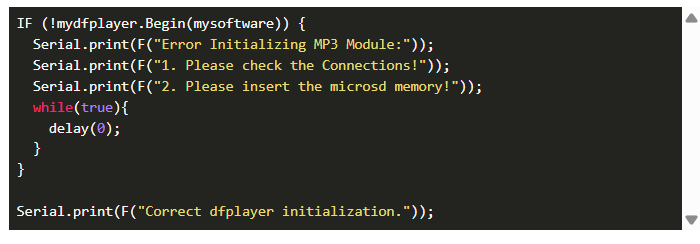

接下來，我們檢查MP3模塊是否被IF語句正確初始化。在這種情況下，我們檢查MP3模塊是否由于任何原因沒有初始化。我們用符號“!”進行初始化。退化，即如果模塊沒有初始化，條件為真，執行花括號內的代碼。如果MP3播放器模塊初始化正確，則不滿足條件，并且不執行我們解釋的代碼。setup()方法繼續通過serial行執行到串行控制臺。println (f ("correct dfplayer initialization."))告知MP3播放器模塊被正確初始化。

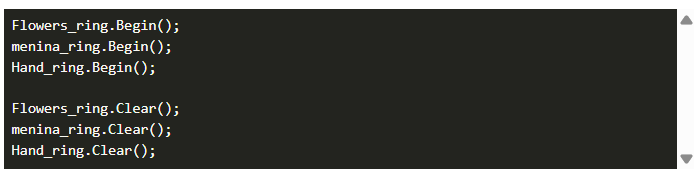

MP3模塊初始化后，三個LED環必須使用每個環的對象(name_ring)的Begin()方法。Begin())被初始化。如果有一個亮了，我們就關掉所有的led燈。

首先，我們將環形光的亮度設置為200，總共為254。

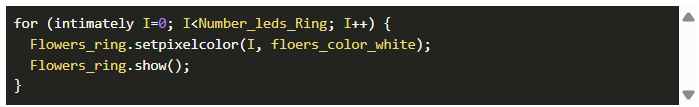

在一個for循環中，一個環的所有l(wèi)ed都帶有flowers_ring。Setpixelcolor (I, floers_color_white)配置白色照明，然后使用floers_ring。Show()打開。計數變量I的最大值是我們在開始時定義的變量number_leds_ring的值。

兩個for環類似于其他兩個LED環。

只有FSR模塊的信號值的變量，它被定義為一個高值。我們記得，當按下傳感器時，模塊的信號值很高。而不按下時，其值較低。

有了這些行，塊的編程就完成了。現在讓我們從持續執行的Loop()開始。它確定其中一個圖形是否被移動或從其位置移除。我們將描述花中的花的代碼。menina和hand的圖形代碼是相同的，只是每個圖形變量的值發生了變化。menina的sensor_menina_signal <1200, hand sensor_hand_signal <1000。

為了檢查FSR傳感器模塊的起始值的變化，我們使用if，在此我們檢查先前存儲的相應數字的傳感器變量的值。三個數字的代碼是一樣的，只是每個數字的變量的測試值發生了變化。在這里，我們也將對代碼中的變量進行檢查，對花兒的圖形sensor_flowers_signal進行分析。

每當變量sensor_flowers_signal中的先前存儲值小于1000時，就執行塊的內部。

一進入指令塊，我們就用第一行Analogread (sensor_flowers_pin)讀取FSR傳感器模塊信號的當前值，并將該值保存在相應的變量sensor_flowers_signal中。然后我們在串行監視器中花費該值。

下面的If - Else如果檢查變量sensor_flowers_signal當前值是否小于200，如果該條件為真，則對象被移動，并執行以下代碼觸發告警。

我們在串行監視器中發出一個說明：

我們將環形光的亮度強度設置為200，總共為254。

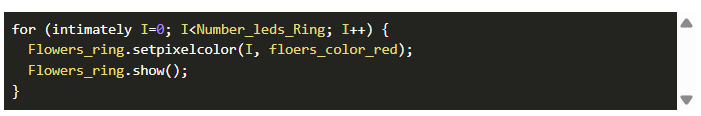

為了打開受影響的紅色環的所有l(wèi)ed，我們再次使用一個for循環來遍歷環的所有l(wèi)ed。計數變量I對應LED的個數。紅色的燈光是與flowers_ring。Setpixelcolor (I, flexers_color_red)配置。然后他們會和floers_ring在一起。Show()打開。我們記得變量I的最大值，因此變量Number_leds_Ring的值的拆除條件是。

現在我們要播放的報警音，我們在microSD卡下保存的名稱為1.mp3。首先，我們使用mydfplayer配置播放強度。音量(10)并在mydfplayer中循環播放聲音文件。循環(1).聲音文件的周期為7秒。一直播放到單片機復位為止，因為是報警，要檢查圖的狀態。我在草圖中使用了一個延遲(500)，以便在下一個指令執行之前播放警報音。

到目前為止，只要FSR傳感器變量的值小于200，就可以設計if指令的代碼。但是，如果FSR傳感器模塊更新后的測量值變量的存儲值小于1000，但大于或等于200，則Else IFInstruction的代碼。它只是通知串行監視器，相應的數字沒有被操縱。

所有三個數字的代碼幾乎相同，只有測試區域的變量隨FSR傳感器的每個數字的值而變化。

添加

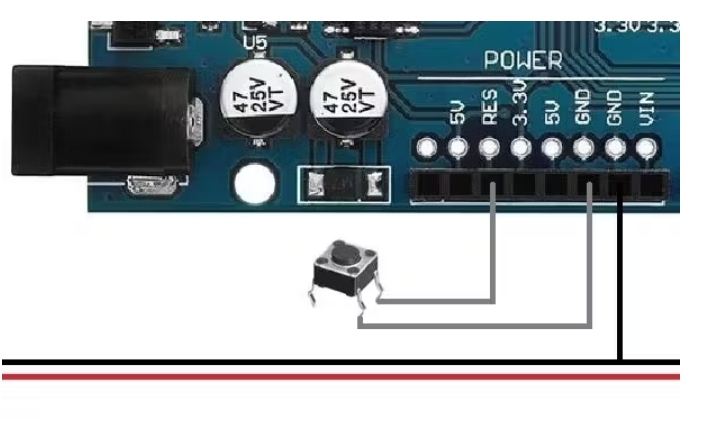

可以向項目中添加幾個選項。第一種選擇是安裝一個外部按鈕，連接在GND連接和微控制器的復位連接之間。通過這種方式，我們將復位微控制器，它將具有與微控制器的復位按鈕相同的功能。以下組件應添加到電路中：

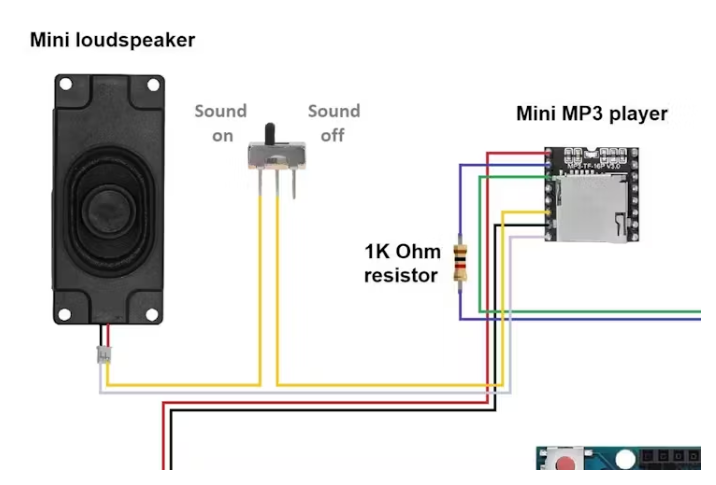

第二種選擇是在揚聲器的正極線(紅色電纜)上安裝一個開關。在另一種安排下，只有當開關被翻轉時，警報才會停止，但數字的LED環會繼續亮紅燈，以顯示哪個數字被操縱了。對于第二種選擇，我們必須確保在檢查角色狀態后更改開關以重新激活聲音。
