單片機實現的步進電機控制系統具有成本低、使用靈活的特點，廣泛應用于數控機床、機器人，定量進給、工業自動控制以及各種可控的有定位要求的機械工具等應用領域。步進電機是數字控制電機，將脈沖信號轉換成角位移，電機的轉速、停止的位置取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，非超載狀態下，根據上述線性關系，再加上步進電機只有周期性誤差而無累積誤差，因此步進電機適用于單片機控制。步進電機通過輸入脈沖信號進行控制，即電機的總轉動角度由輸入脈沖總數決定，而電機的轉速由脈沖信號頻率決定。步進電機的驅動電路是根據單片機產生的控制信號進行工作。因此，單片機通過向步進電機驅動電路發送控制信號就能實現對步進電機的控制。

1 系統設計原理

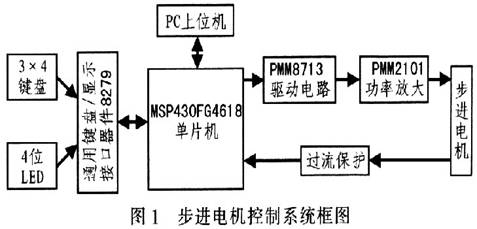

步進電機控制系統主要由單片機、鍵盤LED、驅動/放大和PC上位機等4個模塊組成，其中PC機模塊是軟件控制部分，該控制系統可實現的功能：1)通過鍵盤啟動/暫停步進電機、設置步進電機的轉速和改變步進電機的轉向;2)通過LED管顯示步進的轉速和轉向等工作狀態;3)實現三相或四相步進電機的控制：4)通過PC上位機實現對步進電機的控制(啟停、轉速和轉向等)。為保護單片機控制系統硬件電路，在單片機和步進電機之間增加過流保護電路。圖l為步進電機控制系統框圖。

2 系統硬件電路設計

2.1 單片機模塊

單片機模塊主要由MSP430FG4618單片機及外圍濾波、電源管理和晶振等電路組成。MSP430FG4618單片機內部的8 KB RAM和116 KB Flash滿足控制系統的存儲要求，P1和P2端口在步進電機工作過程中根據按鍵狀態判斷是否跳入中斷服務程序來改變步進電機的工作狀態，USART模塊實現單片機和PC上位機之間的通信，實現PC機對步進電機控制。電源管理電路提供穩定的3.3 V和5 V電壓，分別給單片機、晶振電路和驅動和功率放大電路供電。32 kHz晶振給單片機、鍵盤/顯示接口器件8279和脈沖分配器PMM8713提供時鐘;當采用USART模塊時需開啟8MHz晶振設置通信模塊。

2.2 鍵盤/LED模塊

為實現人機對話，該系統設計擴展了3x4按鈕矩陣鍵盤和4片8段LED數碼管，可手動直接操作該控制系統。系統上電后，通過鍵盤輸入步進電機的啟停、步數轉速和轉向等，由LED管動態顯示步進電機的轉速和轉向。鍵盤的輸入和LED管的輸出由8279進行控制，減少單片機工作負擔。8279編程工作在鍵盤掃描輸入方式，讀入鍵盤時具有去抖動功能，避免誤觸發。

?步進電機控制系統設計?是一個綜合性的項目，涉及硬件和軟件兩個方面的設計。該系統以單片機為核心控制器，通過發送脈沖信號來控制步進電機的運動。步進電機是一種多極、多相、分步驅動電機，其工作原理是通過接收脈沖信號來驅動電機按設定的方向、速度和步數進行精確轉動?1。

硬件設計

?單片機選型?：根據項目需求和性能要求，選擇合適的單片機型號，如AT89S51等。單片機作為整個系統的控制核心，負責接收輸入信號、處理數據并輸出控制信號?1。

?步進電機與驅動電路?：選擇適合的步進電機，如NEMA 17等，并設計相應的驅動電路。驅動電路通常采用電機驅動芯片，如L298等，以實現對步進電機的有效控制?1。

?按鍵與顯示模塊?：設計按鍵電路，用于用戶輸入控制指令，如啟停、正反轉等。同時，可添加LED數碼管或液晶顯示屏等顯示模塊，用于實時顯示步進電機的狀態信息?1。

?電源模塊?：為整個系統提供穩定的工作電壓，確保單片機、步進電機及驅動電路等各個部分的正常工作?1。

軟件設計

?初始化設置?：在系統啟動時，對單片機進行初始化設置，包括IO端口配置、定時器設置等。同時，對步進電機進行初始化，確定其初始位置和狀態?1。

?按鍵處理與指令解析?：編寫程序檢測按鍵輸入，并根據不同的按鍵組合解析出相應的控制指令，如啟停、正反轉、轉速調節等?1。

?脈沖信號生成與控制?：根據解析出的控制指令，通過單片機的定時器或PWM模塊生成相應的脈沖信號。脈沖信號的頻率和數量決定了步進電機的轉速和轉動角度。通過改變脈沖信號的極性，可以實現步進電機的正反轉控制?1。

?狀態監測與顯示?：實時監測步進電機的狀態信息，并通過顯示模塊進行實時顯示。同時，可添加故障檢測與報警功能，確保系統的安全可靠運行?1。

應用領域

步進電機控制系統廣泛應用于各種需要精確控制轉動角度和轉速的場合，如機器人、自動化設備、精密儀器等。通過基于單片機的控制系統設計，可以實現步進電機的精確控制、靈活控制和可靠性高的特點?1。

單片機實現的步進電機控制系統具有成本低、使用靈活的特點，廣泛應用于數控機床、機器人，定量進給、工業自動控制以及各種可控的有定位要求的機械工具等應用領域。步進電機是數字控制電機，將脈沖信號轉換成角位移，電機的轉速、停止的位置取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，非超載狀態下，根據上述線性關系，再加上步進電機只有周期性誤差而無累積誤差，因此步進電機適用于單片機控制。步進電機通過輸入脈沖信號進行控制，即電機的總轉動角度由輸入脈沖總數決定，而電機的轉速由脈沖信號頻率決定。步進電機的驅動電路是根據單片機產生的控制信號進行工作。因此，單片機通過向步進電機驅動電路發送控制信號就能實現對步進電機的控制。

步進電機控制系統主要由單片機、鍵盤LED、驅動/放大和PC上位機等4個模塊組成，其中PC機模塊是軟件控制部分，該控制系統可實現的功能：1)通過鍵盤啟動/暫停步進電機、設置步進電機的轉速和改變步進電機的轉向;2)通過LED管顯示步進的轉速和轉向等工作狀態;3)實現三相或四相步進電機的控制：4)通過PC上位機實現對步進電機的控制(啟停、轉速和轉向等)。為保護單片機控制系統硬件電路，在單片機和步進電機之間增加過流保護電路。

步進電機工工的銘牌通常只給出繞組電流，偶爾也給出電壓和繞組電阻額定電壓將產生DC的額定繞組電流：但這主要是無意義的額定值，因?yàn)樗鞋F(xiàn)代驅動器都是電流限制且驅動電壓大大超過電機額定電壓。

制造商提供的數據表通常表示電感。反電動勢同樣重要，但很少列出(使用示波器測量很簡單)。這些數據有助于更深入的電子設計，偏離標準電源電壓，調整第三方驅動電子設備，或在選擇具有其他類似尺寸，電壓和扭矩規格的電機型號時獲得洞察力。

步進器的低速扭矩將隨電流直接變化。扭矩在更快的速度下下降的速度取決于繞組電感及其所連接的驅動電路，尤其是驅動電壓。

步進器的尺寸應根據公布的扭矩曲線確定，曲線扭矩制造由商在特定驅動電壓下或使用其自身的驅動電路指定。扭矩曲線中的下降表明可能存在共振，設計者該 解其對應用的影響。

適用于惡劣環境的步進電機通常被稱為IP65等級。

美國國家電氣制造商協會(NEMA)標準化了步進電機的各個方面。它們通常用NEMA DD表示，其中DD是面板的直徑，以英寸乘以10(例如，NEMA 17的直徑為1.7英寸)。還有其他說明符來描述步進電機，這些細節可以在ICS 16-2001標準(第4.3.1.1節) )節)中找到。有關的的RepRap網站的有用摘要和更多信息。
