京瓷(Kyocera)開發了一款創新的毫米波相控陣天線模塊(PAAM)，能夠同時在不同方向上以不同頻率生成多個波束。這些PAAM將應用于5G FR2基礎設施部署中，例如支持不同運營商在不同頻段上運行的網絡實現站點共享。為了確保其突破性產品在波束賦形和波束指向性方面的最優性能，京瓷采用了羅德與施瓦茨(以下簡稱“R&S”)基于CATR(緊縮場天線測試)技術的多反射面OTA測試解決方案。

R&S與京瓷合作在MWC 2025大會上展示一款面向FR2應用的全新毫米波PAAM(相控陣天線模塊)的特性測試技術。在本次演示中， R&S ATS1800M 5G NR多方向毫米波測試暗室將成為京瓷展臺(5E12)的核心展示。該測試暗室專為OTA測試設計，具有超小占地面積的特點，能夠高效完成毫米波設備的性能驗證。

在FR2頻段運行的移動通信系統往往會面臨較高的路徑損耗，而波束賦形天線陣列是解決這一問題的有效手段。與傳統的天線設計不同，F(xiàn)R2頻段的天線通常采用包含大量獨立單元的相控陣技術。京瓷公司近期推出了一款創新的相控陣天線模塊(PAAM)，該模塊集成了384個雙極化單元，能夠同時在不同方向、不同頻率上生成多達8個獨立波束。這種設計使得PAAM能夠應用于多個運營商在同一站點上運行不同頻段的基站網絡部署。然而，要確保這些天線單元協同工作，形成符合要求的射頻波束，對技術提出了極高的要求。為此，R&S開發了一種專利測試方法，可在完全屏蔽的環境中對這種復雜的天線陣列進行OTA測試。該方法不僅幫助工程師驗證波束方向圖的準確性，還能有效優化旁瓣抑制，從而提升天線性能。

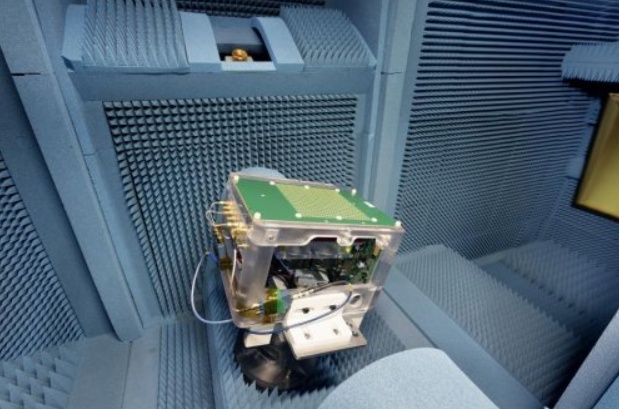

R&S ATS1800M是一款創新的測試解決方案，配備了四個饋源天線和CATR(緊縮場)反射器，每個反射器均提供30厘米的靜區(QZ)。在MWC 2025的演示中，京瓷的相控陣天線模塊(PAAM)作為被測設備(DUT)被放置在一個穩固的3D定位器上，位于四個靜區的交匯中心，能夠接收來自多個方向的信號。這種設計使京瓷的工程師能夠進行多種測試，包括同時接收來自四個不同方向的射頻波束，這一功能將在MWC 2025上展示。得益于R&S專利的垂直CATR設計，該測試系統在實驗室中占用的空間相比其他OTA解決方案更加節省，極大地提高了測試效率。

完整的測試系統除了毫米波測試暗室外，還包括多臺R&S測試儀器，它們能夠無縫協同工作：四臺支持5G NR的R&S SMW200A矢量信號發生器、一臺支持5G NR的R&S FSW信號與頻譜分析儀，以及一臺R&S NGP800電源。每臺信號發生器模擬一個5G NR FR2信號，并通過R&S ATS1800M的饋源天線傳輸。被測設備(DUT)通過CATR反射器接收信號。通過所有信號源、饋源天線和反射器的組合，京瓷的工程師能夠模擬來自四個不同位置的獨立頻率信號的復雜接收?qǐng)鼍?。接收信?hào)的質量可以通過連接至京瓷PAAM的信號分析儀進行觀察。

2025年3月3日至6日，在巴塞羅那Fira Gran Via展覽中心5號館的京瓷展位5E12，MWC 2025的參觀者可以親身體驗這一里程碑技術展示。
