智能緊急開關是一種概念驗證設備，它可以作為緊急開關，但也可以學習設備的正常操作方式，并能夠自動檢測故障。

當檢測到故障時，設備會自動關閉，這樣可以避免事故或傷害。

為了概念的證明，我使用了用于PCB鉆孔的電機，但這個概念也應該適用于更大的設備。

開始

?為了能夠使用我們的SmartEdge Agile設備，首先我們需要在Brainium平臺上創建一個帳戶。這可以使用web瀏覽器，并使用注冊按鈕來完成。

?在成功注冊后，有一個關于Brainium平臺的快速介紹。

?接下來，我們可以下載Brainium Gateway應用到我們的手機上，并使用我們新創建的賬戶登錄。這款手機將作為一個網關，連接大腦傳送門和我們通過藍牙連接的人工智能設備。

?網關也應該顯示在web界面中。

?現在，我們應該能夠添加我們的SmartEdge Agile。這可以在Devices選項卡中完成。

?設備將在Brainium應用程序中顯示為已連接。

現在我們可以開始創建項目了。

硬件設置

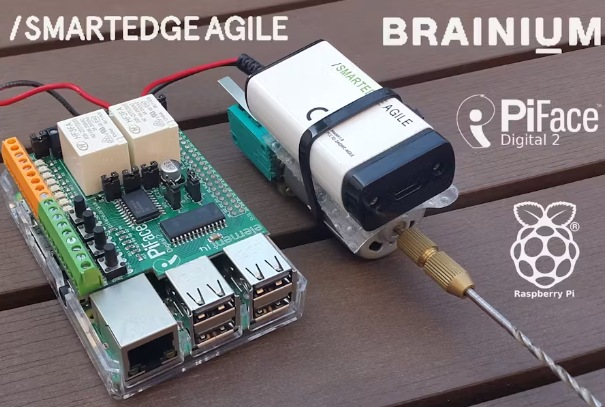

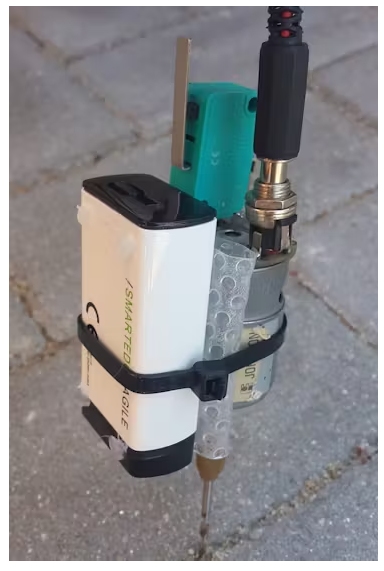

對于第一個實驗，我們將使用SmartEdge Agile設備，安裝在使用PCB鉆孔的電機上：

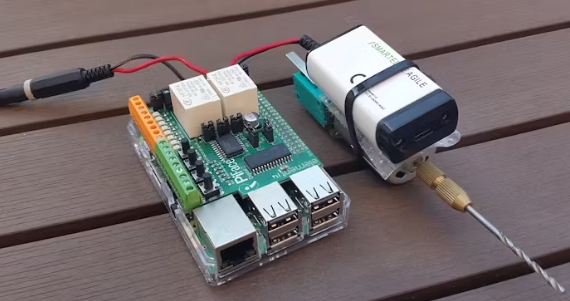

然后我們還需要一個樹莓派3B+，上面有一個PiFace數字2帽：

預見性維護

為了試驗預測性維護，我們可以從左側菜單欄訪問相應的頁面：

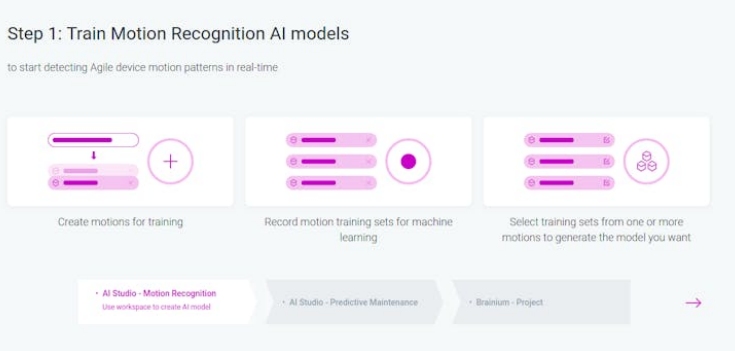

當我們第一次打開監視器識別或預測性維護頁面時，門戶向我們展示了一個快速教程：

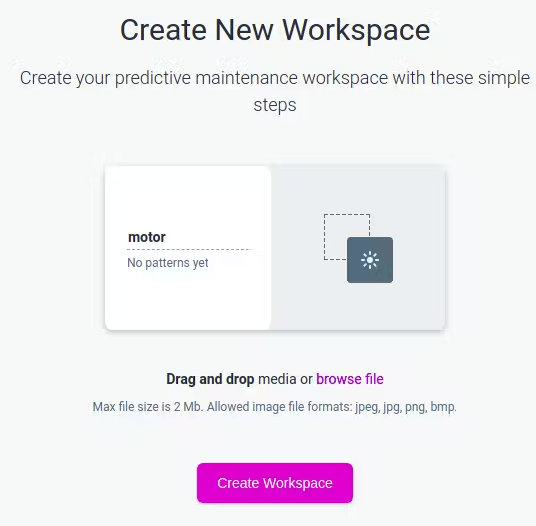

第一步是創建一個工作區：

選擇要使用的設備后，進入“初始學習”階段。

初始學習階段

在這個階段，平臺試圖了解我們的設備如何正常運行。它嘗試識別靜態(狀態)和動態(狀態之間的轉換)模式，基于SmartEdge Agile的傳感器數據。

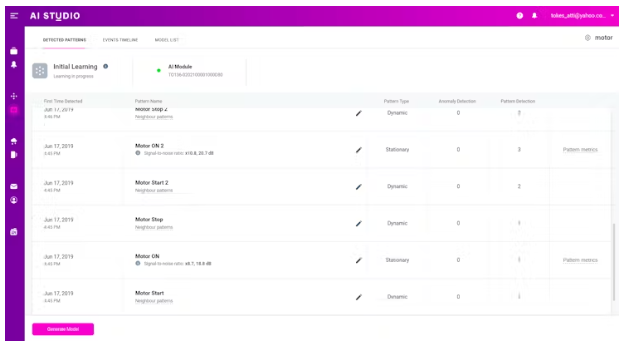

在下面的例子中，我多次打開和關閉電機。然后，我相應地標記檢測到的模式。

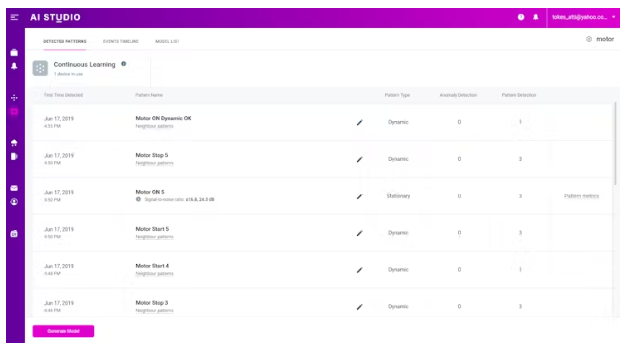

在我的案例中，檢測到以下模式：

?電動機(固定)

?電動機啟動(動態)

?馬達開(靜止)

?電機停止(動態)

注意：有時相同的邏輯狀態(exMotor ON)在不同的時間實例中被檢測為不同的模式。因為有調整學習的選項，所以我決定只在末尾用數字標記不同的模式(例如。電機ON 2)。

持續學習階段

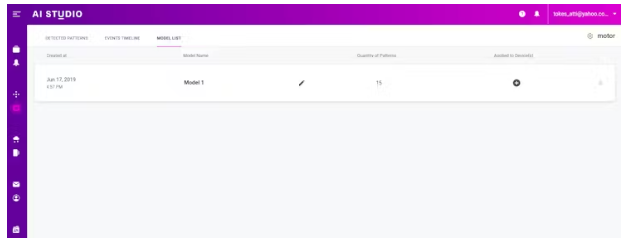

一旦我們有了足夠的數據，我們就可以生成預測性維護的模型：

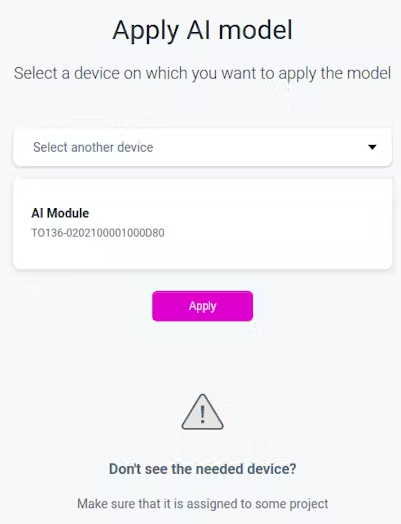

然后我們可以將模型應用到設備上：

在此之后，設備進入持續學習階段：

在這個階段，平臺仍然學習新的模式并檢測現有的模式。此外，該平臺還會嘗試檢測異常情況，如峰值或擴展動態狀態。

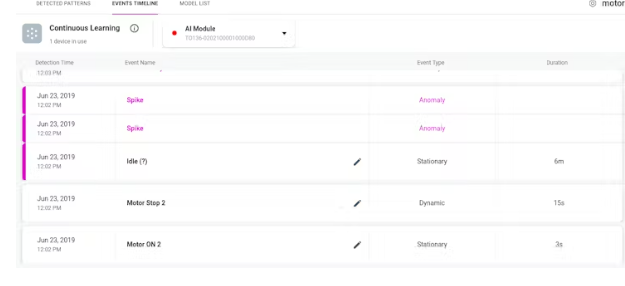

在event選項卡中，我們可以看到生成的事件：

我還嘗試堵塞馬達，看看系統如何反應。

阻塞有時被檢測為峰值/擴展動態狀態，但有時被檢測為動態/平穩模式。盡管將阻塞檢測為正常模式并不是最優的，但我們?nèi)匀豢梢允褂盟鼈?。我用Clog 1/2/3標記了檢測到的模式，所以以后我們?nèi)匀豢梢詫⑦@些狀態識別為“有問題”。

儀表板和AI規則

Brainium平臺還支持創建儀表板和定義規則。要使用這些，我們需要創建一個項目

指示板

儀表板是不同類型的小部件的集合。我們可以創建簡單的小部件來跟蹤SmartEdge Agile的一個傳感器

或者由我們的預測性維護AI模型支持的AI小部件：

我最終得到了下面這個儀表盤：

人工智能規則

要創建AI規則，我們需要轉到Device選項卡，然后點擊AI Rules列中的數字：

當警報被破壞時，我們會在警報頁面中看到它：

上述頁面中的大多數數據和警報也可以通過Brainium api以編程方式訪問。稍后我們將使用這些來實現智能人工智能供電緊急開關。

一個簡單的應急開關

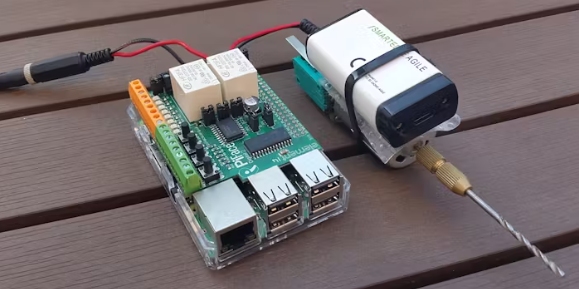

為了創建緊急開關，我們將使用帶有PiFace Digital 2帽的樹莓派3B+。

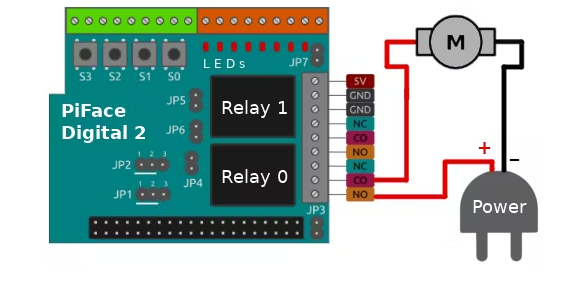

電機和電源應按如下方式連接到PiFace數字2的繼電器0上：

緊急開關應該很難打開，但很容易關閉。這樣我們可以避免意外打開，但在緊急情況下，開關可以迅速關閉。

為了實現這樣的行為，我們可以使用PiFace的4個按鈕：

要打開開關，所有4個按鈕都需要按一次(以任何順序)

要關閉開關，只需按一下4個按鈕中的任何一個即可

4個指示燈(7-4)表示4個按鈕的狀態，另一個指示燈(0)表示緊急開關的狀態。

緊急開關的代碼是用Python編寫的，使用的是pifacedigitalio庫。

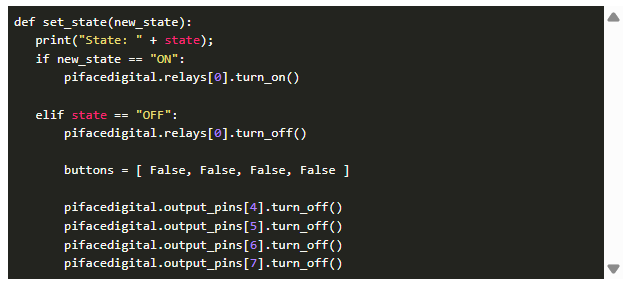

代碼非常簡單。我們有一個smartEmergencySwitch.py文件，里面有兩個函數：

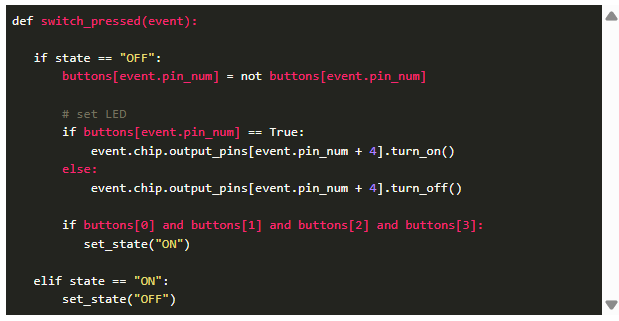

switch_pressed()函數處理單個按鈕的事件：

MQTT API——可用于獲取實時遙測數據

由于需要實時數據，我們將使用MQTT API。

要訪問API，我們需要：

用戶ID和MQTT密碼—這些可以在Profile頁面下找到

設備ID -這是一個形式TOXXX-0XXXXXXXXXXXXXXX的唯一ID -可以在多個頁面中找到，為。提醒頁面前

MQTT API提供了多個主題來訂閱不同類型的數據和事件。我嘗試了多個主題，但我發現預測性維護事件主題是最合適的。

預測性維護事件提供有關設備當前狀態和檢測到的異常情況的事件。這些事件的MQTT主題是/v1/users/{user_id}/in/devices/{device_id}/datasources/PDM_EVENT

我們可以使用這些數據來實現智能停止功能。使用我實現的邏輯，在以下情況下會發出問題信號：

檢測到類型為SPIKE或EXTENDED_DYNAMIC的異常

當前狀態是任何已知的Clog狀態

當檢測到問題時，緊急開關進入一個稱為ERROR的新狀態。在這個ERRORstate中，與OFF狀態一樣，開關被關閉，但是錯誤也由兩個led發出信號。緊急開關可以復位到關閉狀態，通過按下任何按鈕。

與Brainium平臺的交互在brainiumClient.py文件中實現。代碼基于API文檔中的MQTT示例，并使用了Paho MQTT庫。

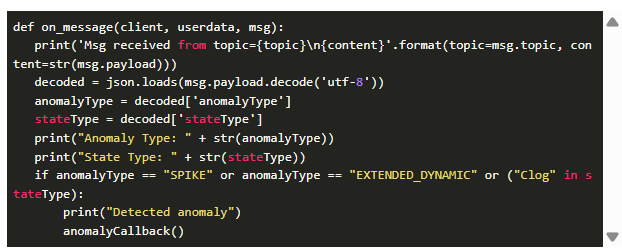

首先，我們連接到MQTT服務器并訂閱PDM_EVENT主題。接收到的事件在on_message()函數中處理

結論和未來的改進

我們可以看到，這個概念總體上是有效的，并且肯定會提高工作設備的安全性。

故障檢測有點慢，但如果模式檢測在樹莓派上本地運行，就可以解決。
