本項目演示了如何通過OTG (on - go) USB在Android設備上使用BleuIO USB加密狗作為串行端口。使用電容器6和@adeunis/電容器-串行插件，我們建立串行連接，發送AT命令，并實時讀取響應。該項目適用于BleuIO和BleuIO Pro。

本教程提供了在Android上設置與BleuIO串行通信的分步指南。該項目通過串口連接到BleuIO，發送基本的ATI命令，并在屏幕上顯示接收到的響應。本示例可作為創建、測試和調試藍牙低功耗(BLE)應用程序的起點。它可以擴展以支持基于特定需求的其他命令和功能。完整的源代碼可用于定制和進一步開發。

用例

BleuIO USB加密狗可用于各種需要在Android上進行串行通信的應用程序。最常見的應用之一是低功耗藍牙(BLE)開發，開發人員需要通過發送和接收AT命令來配置和測試BLE模塊。本項目允許移動調試和實時配置BLE設備，而無需PC機。

此外，這種設置對于物聯網和嵌入式系統很有價值，其中設備通過串行連接進行通信。使用Android手機作為串行終端，工程師和開發人員可以在現場測試、監控和調試硬件組件，而不需要筆記本電腦。另一個重要的用例是usb到串行調試，嵌入式系統工程師需要使用OTG直接從Android設備發送命令和接收日志。

對于那些使用傳感器模塊、微控制器或定制嵌入式系統的人來說，該項目簡化了直接從移動設備發送命令和讀取響應的過程。對于開發需要通過Capacitor進行串行通信的Android應用程序，它也是一個很好的起點。

我們?yōu)槭裁葱枰@個?

Android設備本身不支持USB-to-serial通信。與內置串行驅動程序和終端軟件的計算機不同，Android不提供通過USB與串行設備通信的直接方式。這使得開發人員，工程師和嵌入式系統設計人員難以與BLE模塊，傳感器和微控制器進行交互。

通過使用電容器6和@adeunis/電容器-串行插件，我們可以彌合這一差距，并允許Android設備作為串行終端。這在使用BleuIO等設備時特別有用，因?yàn)閷?shí)時通信對于配置、測試和調試藍牙應用程序至關重要。

該項目消除了對外部適配器或復雜的Android開發的需求，利用了Capacitor基于web的方法。它提供了一種簡單且可擴展的方式將串行通信集成到移動應用程序中，而無需深入了解Android的USB api或本地開發工具。

需求

要使用這個項目，您需要幾個基本組件來在Android設備和BleuIO之間建立串行通信。

BleuIO或BleuIO Pro -用于藍牙低功耗(BLE)通信的USB加密狗。該項目旨在通過USB串行連接與BleuIO進行交互。

Android設備-支持USB OTG (on - go)的智能手機或平板電腦，允許其作為USB主機并與外部設備通信。

OTG電纜或適配器-需要將BleuIO連接到Android設備。由于大多數智能手機都有USB-C或Micro-USB接口，因此需要OTG適配器與BleuIO的USB-A連接器接口。

安裝與設置

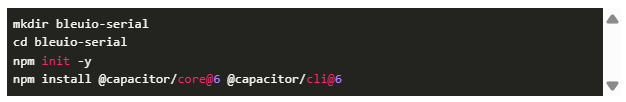

安裝Node.js和Capacitor 6

Install Android Platform

創建一個電容器項目

安裝Android平臺

安裝串口通信插件

確?！癑DK 17”已安裝

電容器6需要JDK 17。通過以下方式安裝：

驗證安裝:

它應該輸出如下內容：

Android上的OTG權限

為什么我們需要OTG權限?

Android設備本身不支持串行USB通信。

OTG權限允許USB主機模式，因此Android可以與外部串行設備通信。

如何開啟OTG權限?

修改AndroidManifest.xml:

然后，在android/app/src/main/res/xml/中創建device_filter.xml：

這些值匹配BleuIO供應商ID和產品ID，允許系統識別它。

項目代碼說明

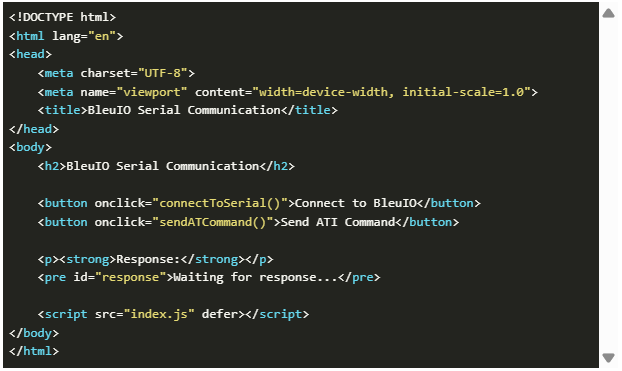

index . html

該文件提供了連接BleuIO和發送AT命令的按鈕。

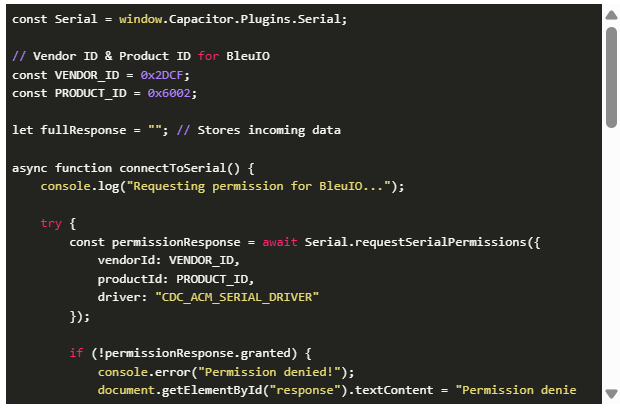

index.js

這個文件:

?請求USB權限

?打開串行連接

?發送和讀取AT命令

?處理來自BleuIO的連續數據流

運行應用程序

同步和構建

打開App

?通過OTG將BleuIO連接到Android。

?點擊“Connect to BleuIO”→出現權限提示。

?點擊“發送ATI命令”→出現“響應”。

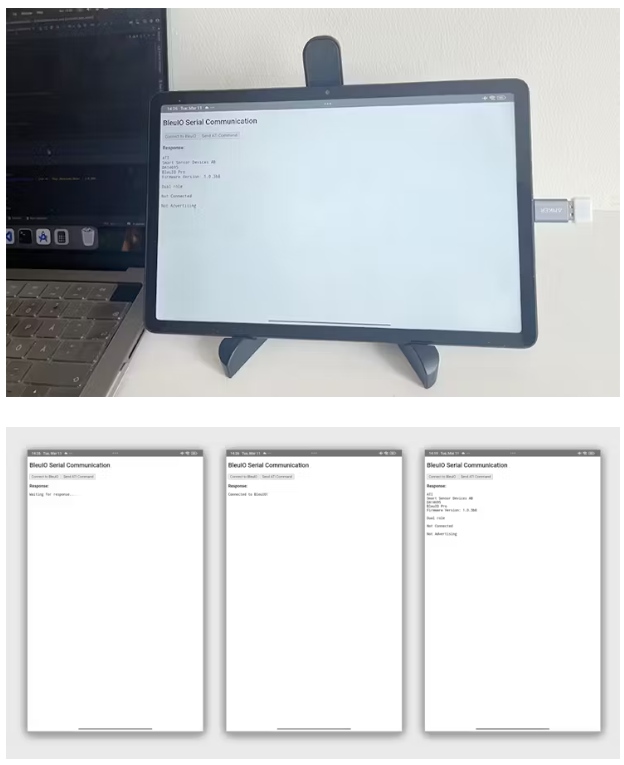

最終結果

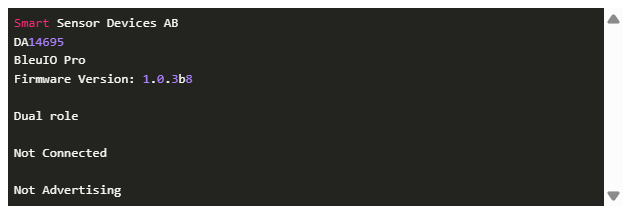

運行后，您應該看到如下輸出：

輸出

源代碼

本項目演示了如何在Android手機上使用BleuIO USB加密狗作為串行通信設備。通過利用Capacitor 6和@adeunis/ Capacitor -serial插件，我們成功地建立了串行連接，發送AT命令，并通過USB OTG接收響應。

隨著移動優先開發和通過智能手機進行硬件交互的需求不斷增長，該項目為進一步擴展Android上的串行通信功能提供了堅實的基礎。

本文編譯自hackster.io
