這是我們即將推出的模擬信號和濾波器設計學習工具包中的一個項目，這是一個學習模擬濾波器的好電路。

探索心電信號處理：模擬信號調理和濾波器設計的深入研究

在我關于模擬電路和濾波器設計的最新工作中，我有機會探索一個將理論應用于實踐的迷人項目——心電信號處理實驗。

這個項目是我們當前模擬信號和濾波器設計學習工具包的關鍵組成部分，我在這里分享系統的解釋，設計見解和動手實驗，揭開模擬電路世界的神秘面紗。在本文中，我將介紹這個實驗的設計原則、模塊功能和實際設置，重點介紹它如何既可以作為教育工具，又可以作為實際應用程序的健壯演示。

項目概述

心電圖(ECG)是精確模擬信號處理必不可少的一個主要例子。捕獲由心臟產生的微小電信號并對其進行處理以提取有意義的數據涉及線性電路設計和有效的濾波技術。

設計與模塊化

這個項目背后的核心原則之一是模塊化。這四個模塊中的每一個都被設計為一個獨立的PCB，允許您根據特定的學習或教學要求混合，重新排列和定制設置。這種模塊化方法不僅提高了系統的可靠性，而且使故障排除和增量改進更加簡單。

該項目圍繞四個基本模塊構建，每個模塊都設計為緊湊的PCB，以確?？煽啃院湍K化：

儀器放大器該模塊負責捕獲和放大來自心臟的微小差分信號。它的高輸入阻抗和優異的共模抑制對生物醫學領域的準確信號采集至關重要。

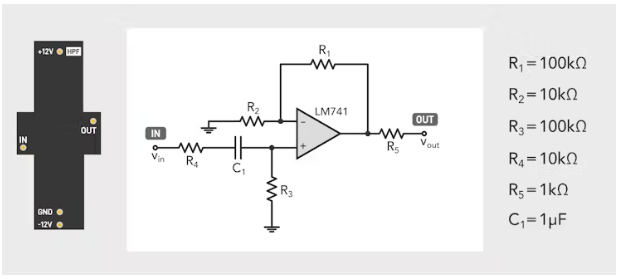

高通濾波器為了保證心電波形的基本特征得以保留，高通濾波器消除了低頻噪聲和直流偏移，這些噪聲和直流偏移可能是由患者的運動甚至呼吸引起的。這一步對于保持信號的保真度至關重要。

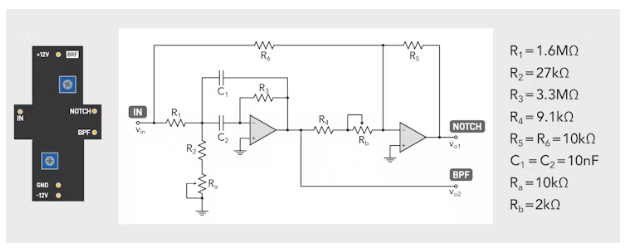

陷波濾波器在心電信號處理中常見的挑戰之一是電力線噪聲(50/60Hz)的干擾。陷波濾波器專門用于抑制這種干擾，確保心電信號不受環境電磁干擾的影響。

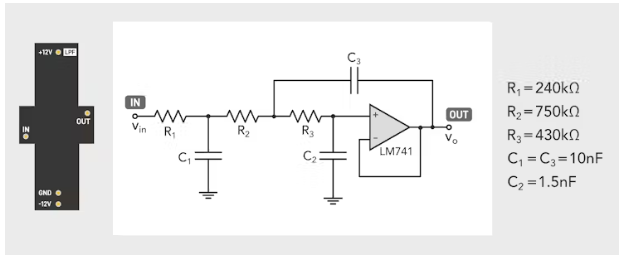

低通濾波器最后，低通濾波器用于減輕高頻噪聲，如EMI和諧波失真。這有助于進一步清理信號，使波形為分析和診斷目的做好準備。

模塊化設計的主要優點

靈活性：通過重新配置或升級單個模塊，使系統適應各種實驗。

易于使用：pcb的即插即用特性允許初學者和專業人員在面包板上構建和測試系統。

可擴展性：無論您是進行課堂演示還是詳細研究，模塊化設計都可以擴展以滿足您的需求。

建立實驗

對于那些喜歡親自動手的人來說，在面包板上構建這個項目既是一種挑戰，也是一種有益的體驗。下面是構建過程的快速概要：

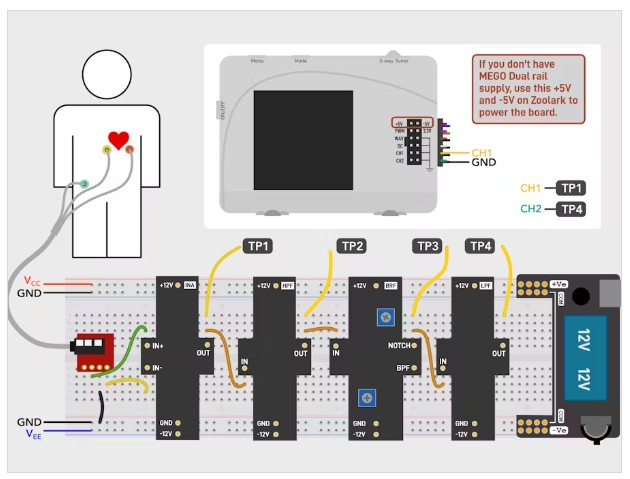

設置pcb：首先將四個緊湊的pcb(儀表放大器，高通濾波器，陷波濾波器和低通濾波器)放在面包板上。它們標準化的外形簡化了集成。

模塊互連：按順序連接模塊-首先捕獲心電信號，然后分階段過濾掉不需要的頻率。每個模塊的輸出直接饋送到下一階段，確保干凈的信號路徑。

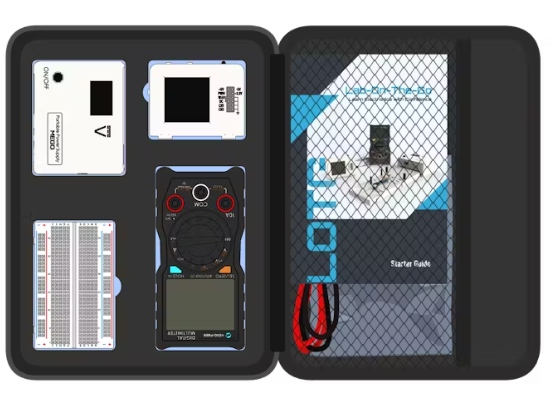

lab - on - on - go集成：為了增強學習體驗，我建議使用lab - on - go設置測試您的構建。這個便攜式平臺允許您觀察實時信號處理，使其成為課堂或車間環境的絕佳演示。

校準和測試：使用專業的臺式儀器進行校準，以驗證設置的性能。雖然面包板演示非常適合初始測試，但臺式儀器可以在需要時提供更高的精度。

結論

這個心電信號處理實驗不僅是探索模擬電路設計的一個極好的教育工具，而且是一個實際的演示，說明如何通過模塊化，可擴展的系統實現復雜的信號處理。

本文編譯自hackster.io
