[導讀]幾個星期前，當我去一家餐館的時候，這種臺燈的變體真的弄傷了我的手指。這東西是要通過觸摸來控制的，但要用一種神秘的方式。有足夠的理由進一步研究使用ESP32。當然，使用Micropython是成功的。這是該系列下一集的結果

如果光輸出可以直接在設備上進行交互控制，那就太好了。現在我們將構建并編程一個設備。

幾個星期前，當我去一家餐館的時候，這種臺燈的變體真的弄傷了我的手指。這東西是要通過觸摸來控制的，但要用一種神秘的方式。有足夠的理由進一步研究使用ESP32。當然，使用Micropython是成功的。這是該系列下一集的結果

帶有觸摸控制的臺燈

有了手機應用程序，你自然有很多選擇來控制臺燈。但是問題已經從決定開始了——無線局域網通過路由器還是通過控制器自己的接入點。這必須在課程中考慮到，或者在開始時就已經有了。

如果光輸出可以直接在設備上進行交互控制，那就太好了?，F(xiàn)在我們將構建并編程一個設備。首選控制器是ESP32，因為它有觸摸板輸入。進一步考慮使用ESP8266或樹莓派Pico，然后產生了觸摸問題的進一步解決方案。我們將在下一集中討論這些問題。今天我們繼續討論ESP32。我將展示如何將數據永久存儲在NVS區域中，以及如何實現進程并行執行。至少第一個功能只提供ESP32。

對于使用的控制器板ESP32 Dev Kit C V4，需要兩個面包板來開發電路，它們通過電流軌放在一起。這是為跳線獲得足夠自由接觸點的唯一方法。

圖1:ESP32的設置

作為觸摸板，我使用了電路板和波峰的剩余部分。小鋁孩子將服務于生產系統。

我使用RGB LED來顯示運行狀態。戒指上led的顏色可以單獨設置和下調。RGB LED顯示顏色?？偣灿形宸N情況：紅、綠、藍、白、中。

預電阻的尺寸是這樣的，一起發出白光。藍色的，尤其是綠色的LED比紅色的要亮得多。因此，電阻值的差異很大。如果你想要一個更輕的顯示，就取更小的歐姆值。

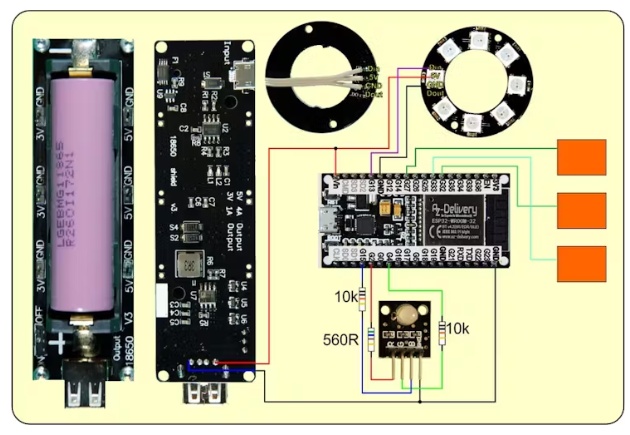

圖2中的電路圖顯示了所有部件是如何組合在一起的。

圖2：帶有ESP32和觸摸板的電路

作為能源供應，我選擇了18650型的鋰離子電池，加上一個帶有加載部分和5V輸出的電池所有者。我在USB A插座的連接旋轉上焊接了我的電路的供應線。這樣我就不用USB插頭了，仍然可以使用板上的機械開關。它將指向房屋朝向地面，以及在圖2中板子上端的加載插座。

因為燈里放面包板的空間太小了，我設計了一個電路板，上面可以容納幾個單獨的零件。您可以按照下載PDF文件的方式進行布局。

圖3：傳感器燈-布局

我在實驗設置中使用了RGB LED模塊。對于燈本身，我發現該系列的一個led更理想，因為它更容易組裝在蓋子上。LED只是用雙組分粘合劑粘在框架上。

圖4：帶有公共陰極的RGB LED

燈具部件

房屋框架和蓋子由木材制成?？蚣苡?5毫米的楓木板組成，45毫米× 150毫米。作為蓋子，我拿了一個5毫米厚的板，其中一個木制圓柱體粘在中間的黃銅管的中心。

圖5：燈具部件

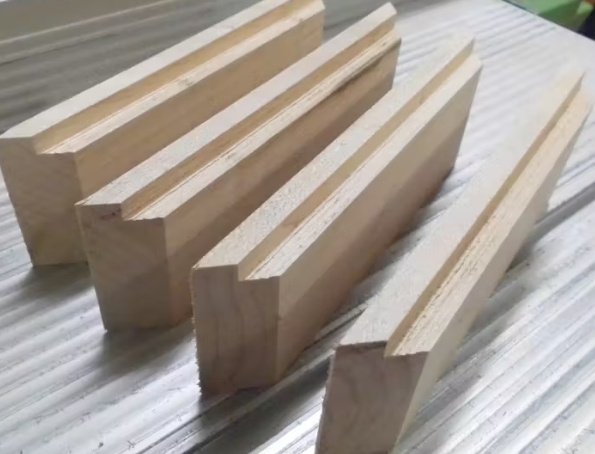

圖6：粘接前的框架條

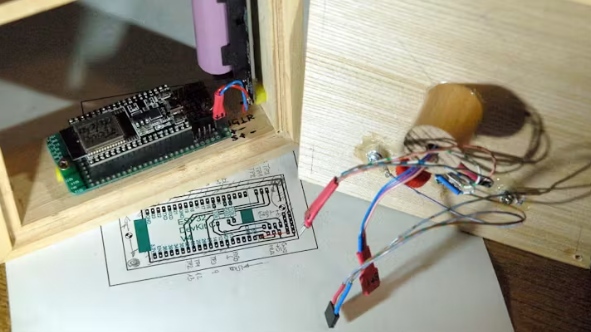

圖7：安裝在外殼框架和燈座在蓋子

圖8：傳感器按鍵和信號LED

燈頭坐落在一個230毫米長的黃銅管與6mm ?。

圖9：燈頭內的LED環

Micropython -語言-模塊和程序

要安裝托尼，你會在這里找到一個詳細的說明(英文版)。還有一個關于ESP芯片上的Micropython固件(截至2022年6月18日)如何被燒毀的描述。

Micropython是一種解釋器語言。Arduino IDE與Arduino IDE的主要區別在于，你只需要在ESP32上閃爍Micropython固件一次，以便控制器理解Micropython指令。您可以使用Thonny，μpycraft或ESPTOOL.PY。對于安東尼，我在這里描述了這個過程。

一旦固件閃過，你就可以很容易地在對話框中與控制器對話，測試單個命令并立即看到答案，而無需事先編譯和傳輸整個程序。這正是Arduino IDE困擾我的地方。如果您可以檢查語法和硬件的簡單測試，以便在編寫程序之前通過命令行嘗試和改進函數和整個程序部分，則可以節省大量時間。出于這個目的，我總是喜歡創建小型測試程序。作為一種宏，它們總結了重復出現的命令。然后從這些程序片段開發整個應用程序。

自動啟動

如果程序要通過打開控制器自動啟動，請將程序文本復制到新創建的空白磁貼中。將該文件保存在WorkSpace中的Main.py中，并將其上傳到ESP芯片。該程序?qū)⒃谙麓螐?fù)位或開機時自動啟動。

測試程序

tony - ide中當前編輯器窗口中的程序通過F5按鈕手動啟動。這可以比鼠標點擊開始按鈕或通過菜單運行更快地完成。只有程序中使用的模塊必須在ESP32的flash中。

在兩者之間，Arduino id ?

如果您以后將控制器與Arduino IDE一起使用，只需以通常的方式刷新程序。然而，ESP32/ESP8266隨后忘記了它曾經說過Micropython。相反，任何包含Arduino IDE或AT-Firmware或Lua或…可以很容易地提供micropython固件。這個過程總是像這里描述的那樣。

新像素環

類型WS2812新像素led包含三個單獨的led，釋放紅色，綠色或藍色光。它們由控制器尋址，控制器通過一種時鐘為800kHz的總線系統接收指令。

在I2C總線或SPI總線上，來自控制器(例如ESP32)的信號以相同的方式到達總線上的所有從機，每個人都能看到一切。它與WS2812模塊不同。每個構建塊都有一個數據輸入和數據輸出。通過連接I2C總線或SPI總線，幾個構建模塊可以級聯，來自控制器的信號，例如ESP32，以相同的方式到達總線上的所有從機，每個人都能看到一切。它與WS2812模塊不同。每個構建塊都有一個數據輸入和數據輸出。幾個構建塊可以級聯在I2C總線或SPI總線上，來自控制器的信號，例如ESP32，以相同的方式到達總線上的所有從機，每個人都看到一切。它與WS2812模塊不同。每個構建塊都有一個數據輸入和數據輸出。幾個構建塊可以為單個顏色級聯。我們以一個列表的形式給出顏色代碼，每個WS2812有三個字節。

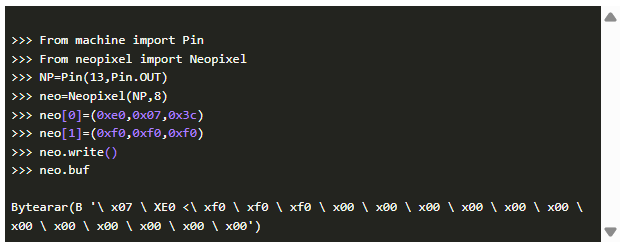

讓我們從一個嘗試開始。我們使用圖2的結構。首先導入Class Pin和Neopixel。我創建了一個GPIO引腳對象作為結果，從而實例化了一個具有八個組件的新像素對象。

neopixel實例neo包含一個Bytearar和write()方法，通過該方法Bytearar的內容被傳輸?shù)絥eopixel環。

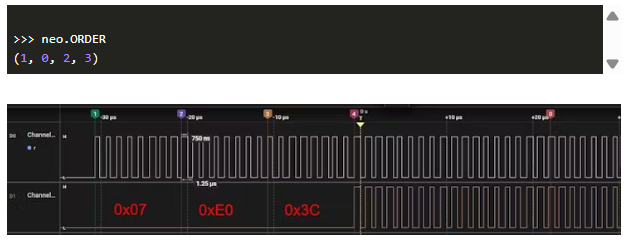

使用neoI處理數組的前三個元素，并傳遞紅色，綠色和藍色，0xe0, 0x07和0x3c的值。在內部，這使得私有函數setitem()。這些值以改變后的順序輸入緩沖區。正如我們將看到的曲線，這是我在邏輯分析儀的幫助下記錄的。這些值是在緩沖區中發送的。一個0對應于一個近似的窄脈沖。500NS寬度后面跟著a)。這些值以改變后的順序輸入緩沖區。正如我們將看到的曲線，這是我在邏輯分析儀的幫助下記錄的。這些值是在緩沖區中發送的。一個0對應于一個近似的窄脈沖。500NS寬度后面跟著a)。這些值以改變后的順序輸入緩沖區。正如我們將看到的曲線，這是我在邏輯分析儀的幫助下記錄的。這些值是在緩沖區中發送的。一個0對應于一個近似的窄脈沖。500NS的寬度按交換順序發送。這與數據表中的信息相對應，也可以通過以下方式進行驗證。

圖10:RGB = 0xe0, 0x07, 0x3c, 0xF0, 0xF0, 0xF0的脈沖序列

在第一個WS2812B的輸出中，丟失了三個字節0xe0、0x07和0x3c，這已經吞噬了這個構建塊。相反，代碼0xF0, 0xF0, 0xF0出現時間延遲，即第二個組件的代碼。邏輯分析儀通道1的輸入連接到第一個LED入口的測量，通道2連接到它的輸出。

現在我們知道WS2812B上的袋鼠是如何運行的，并且可以轉向燈的程序。

這個項目

我們想用三個傳感器板來控制新led。通過GPIO33的觸摸板進行顏色選擇。有五個通道：開/關、紅、綠、藍和明/暗。強度增加到GPIO32，降低到GPIO27。這三個活動的操作在后臺以三個函數并行運行。這是通過asyncio模塊實現的。

起初，我試圖做模塊為_thread使用。這在兩個過程中工作得很好，但拒絕為第三方服務。我找不出原因是什么。所以我們使用asyncio。

我們先從進口業務說起。該模塊支持我們使用觸摸板的方法。我們需要LED輸出的引腳。在Neopixel上我們管理LED環的WS2812B。別名NP允許我們使用更短的拼寫。這些方法用于模塊時間的小小睡sleep和Sleep_ms。在C-Python中，我們也錯過了這個模塊的別名。類NVS只對ESP32可用，ESP32可以從我們導入類的地方看到。NVS是非易失性存儲的縮寫。這允許我們在系統中永久存儲數據。我們用它來取下我們最喜歡的顏色組合，然后在冷啟動時再次自動加載。(下載：timeout.py touch.py touchlamp .py)

NVS區域被劃分為名稱空間(name spaces)，其中有符號32位數字和所謂的二進制blob，所以字節對象所以字節字符串。我們的分區名為config。

這里我們設置觸摸板對象。第一個參數是GPIO引腳號。因此GPIO33代表Touch8， GPIO32代表Touch9， GPIO27代表Touch7。第二個參數是觸摸板被歸類為觸摸的限制。當觸摸時，讀取值和方法掉落，觸摸()傳遞1，否則傳遞0。

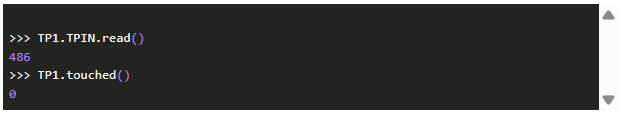

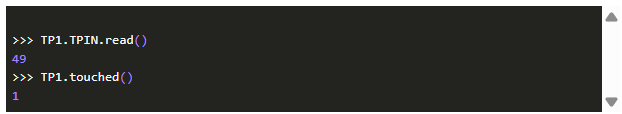

為了設置限制值，我們直接要求TP對象的相應收據，而不需要觸摸。

然后是觸摸。

我們將LED環的信號線連接到GPIO13上。戒指有8個led，同樣你也可以使用一個有12個led的戒指。當然，它也會更快地耗盡電池。使用8系列環，電流消耗在40mA到250ma之間。當使用2200毫安時，根據亮度設置的不同，負載足夠使用大約8小時。

我已經列出了上面5個通道的含義。顏色的顏色作為代碼列表“All LEDs out”=[0.0.0]。

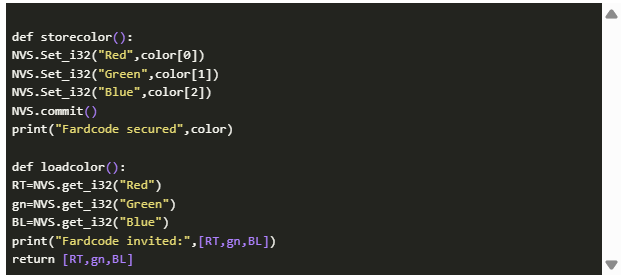

接下來是NVS區域中保存和讀取顏色代碼的例程定義。顏色名稱用作鍵，值來自列表元素。重要：只有使用commit()命令才能傳輸?shù)絻?nèi)存。

閱讀更容易。我們以列表的形式返回顏色值。如果省略方括號，將得到一個返回對象Tupel。我們不需要這樣做，因為我們想要改變程序中的元素值，而這在tupel中是不可能的。

在開始時，名稱空間config仍然為空。因此，讀訪問拋出一個Try Except攔截的異常。我們不讀取顏色代碼，而是在內存中編寫上面定義的代碼。在下一個開始，鍵紅，綠和藍存在。

我們繼續定義其他變量和對象。如果我們在操作過程中切換led變暗，則實現是當前顏色代碼的短暫中間存儲器。那我們就帶走真的。

然后我們定義RGB LED的輸出。我們把物體放在tupel led中。因為對象引用沒有改變，所以可以安全地使用tupel。對于形狀，也可以采用tupel。這些元件依次是燃料，并決定如何將電纜切換到信號LED。channel中是四個通道的名稱，這是我們在Replica中輸出所需要的。

函數lum()用顏色代碼填充新像素緩沖區，并通過GPIO13輸出將緩沖區內容發送到環。

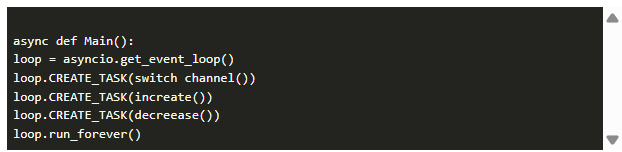

現在開始使用asyncio模塊。因此，我們定義了三個用于觸摸控制的函數。使用TP1時，如果我們切換通道，將當前顏色保存為Nvs。config并將戒指調暗。我們用觸摸觸控板的周期來解碼每種情況下應該發生的情況。

在異步系統中表示進程的函數必須以asyncdef方式啟動。該過程在函數離開后立即結束。我們不希望那樣，所以這個過程就像一個無限循環一樣運行。對象的channel和color經歷我們必須在其他地方使用的潛在變化，所以我們在啟動函數時將它們聲明為全局。

我們用asyncio-Variant的asyncio.sleep_ms()代替正常的超時的Sleep_ms()。用線條

我們向系統發出信號，告知該進程可以在此時中斷，以便操作其他進程。

只要pad TP1沒有被觸碰，那么這個循環就會空著運行。如果確定了觸摸，則傳遞觸摸()1，并使用getduration()確定持續時間(以毫秒為單位)。

一個短的水龍頭帶來的周期遠低于100。

如果保持時間小于500ms，我們計數通道并將信號RGB切換到相應的顏色。通過模5除數的形成，我們將其取值范圍限制在0…4，從而接收到一個環形計數器。

如果保持時間在半秒到兩秒之間，我們觸發當前顏色的存儲。

LED環變暗超過兩秒。

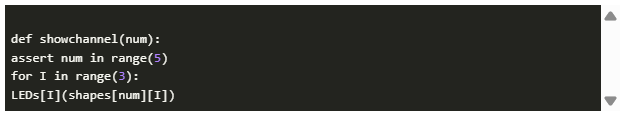

函數showchannel()操作信號LED的輸出。通道號被移交并測試是否符合有效區域。如果不是這種情況，則拋出異常。led (i)一個接一個地表示紅色，綠色和藍色的三個輸出。在num上訪問相應的模式，并在模式的元組中尋址值。

showchannel(3)調用通道3(藍色)的模式(0.0.1)，并設置Ledr = 0, LedG = 0和LEDB = 1。

具有Async Def的函數被啟動時，行為是協作的，它們允許多個進程彼此并行執行，因此被稱為協程。使用協同程序increate()，我們計算所設置通道的顏色值。顏色、實現和注釋的變化必須在流程之外可見，即全局可見。該進程被永久地保存在while循環中，并且可以被中斷。

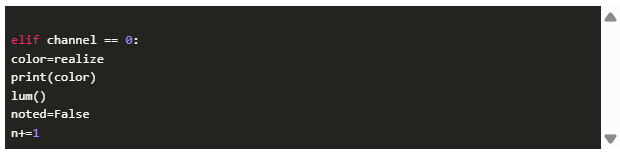

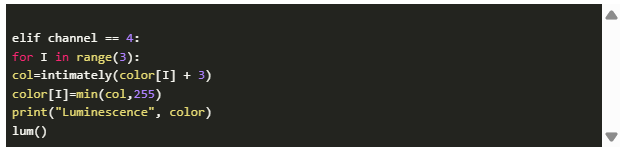

通道1到3，一個離散的顏色被控制。如果我們控制顏色值增加時的附加值。在第10次運行時，為了避免不必要的副作用，第5次運行時，我們將顏色值限制為最大255。列表中對應的元素顏色為。1中的通道數減少1個PTR。
