在一個數字便利與極簡風格相結合的世界里，電子紙顯示器提供了一種奇妙的方式來保存你的筆記、提醒和待辦事項列表，而不用像傳統的便利貼那樣混亂。想象一下，有一個可重復使用的，低功耗的便利貼，通過Wi-Fi更新!

這個項目將Waveshare 2.9英寸電子紙顯示器和Seeed Studio XIAO ESP32C3變成一個光滑的，始終可見的便利貼，您可以使用web應用程序輕松更新。無論您是記下日常任務，分享激勵語錄，還是顯示有趣的圖像，這個電子紙筆記都可以保持您的空間整潔，您的想法在前面和中心。

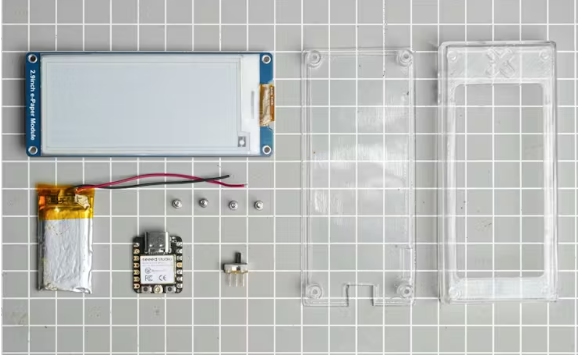

材料

?Seeed Studio XIAO ESP32C3

?Waveshare 2.9英寸電子紙顯示器

?滑動電源開關

?電池

?B-7000多用途膠水

?3D打印外殼

第一步：外殼設計

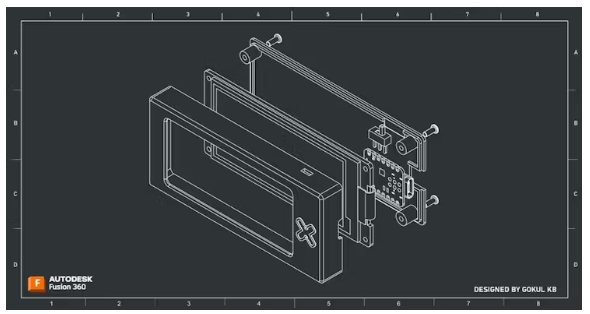

我使用Fusion 360來規劃和設計我的項目，這需要仔細的空間優化。我需要將所有部件裝入盡可能小的形狀因子中，同時確保實用性，包括足夠的布線空間和易于組裝。首先，我導入了所有零件的3D模型，并通過將零件放置在不同的位置來嘗試不同的配置。一旦我找到了最佳配置，我就在它們周圍建了一個圍欄。

第二步:3D打印

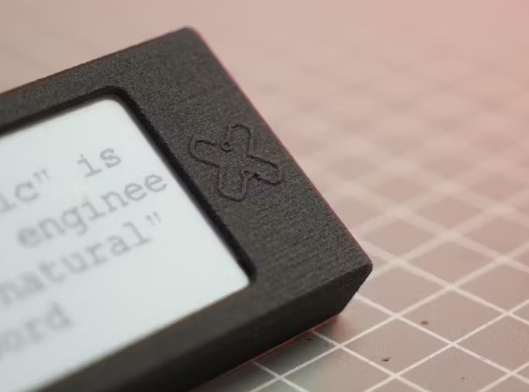

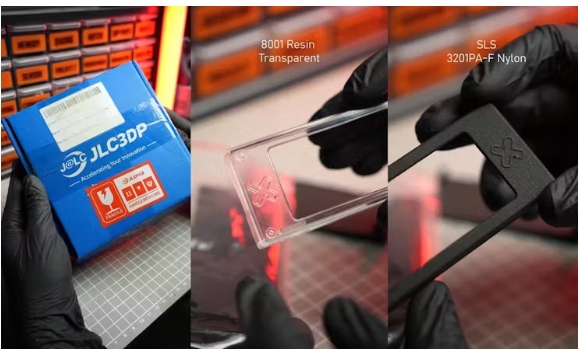

我通常使用FDM 3D打印我的外殼，但對于這個項目，我決定嘗試SLS打印。我使用了JLC3DP的3D打印服務，選擇了3201 PA-F尼龍的顆粒狀表面紋理和8001樹脂來實驗透明的外觀。兩張照片都很好，我對結果很滿意。這個項目是在JLC3DP的支持下實現的

第三步：編寫代碼

這個項目將Seeed Studio XIAO ESP32C3變成了一個使用2.9英寸電子紙顯示器的智能電子便利貼。該設備擁有一個網絡應用程序，允許用戶輸入文本和圖像，預覽它們，并將最終內容發送到電子紙屏幕。web界面的特點是一個現代的，簡約的UI與基本的文本編輯器和圖像上傳功能。蕭ESP32C3處理輸入，將其轉換成位圖格式，并相應地更新電子紙顯示。

然而，這是項目的早期版本(v0.1)，仍然存在一些問題，特別是圖像上傳處理和文本對齊。作為一個開源項目，我歡迎來自開發人員的貢獻，以改進功能、修復錯誤和增強整體用戶體驗。

確保您擁有所需的庫，并替換代碼中的WIFI密碼和SSID

第四步：組裝和布線

這很簡單，我們只使用了幾家公司。另外，請注意，我們在車載BMS上使用Xaio為電池充電

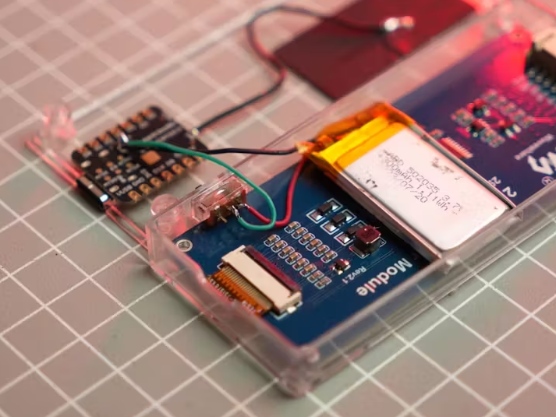

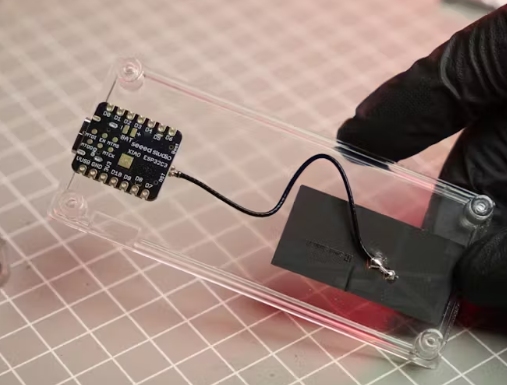

1. 開始組裝膠的背面面板上的小與天線

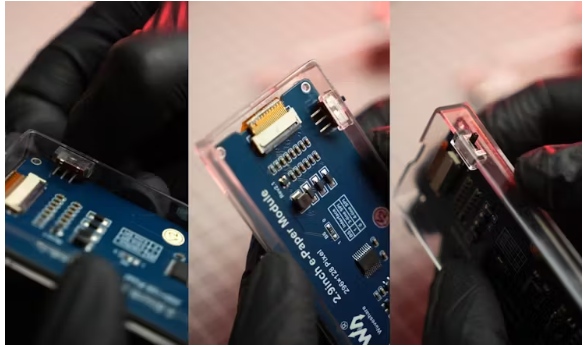

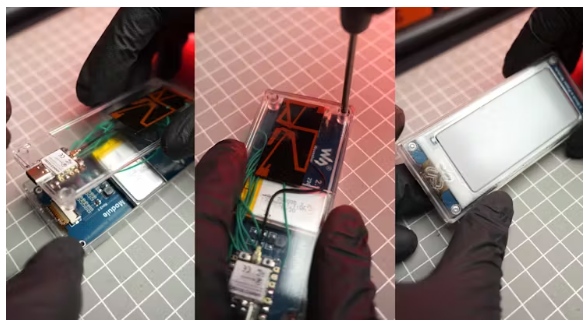

2. 放置電子紙顯示模塊，并將滑動開關粘在3d打印槽上

3. 將電池粘接，并將導線連接到開關和小電池輸入端

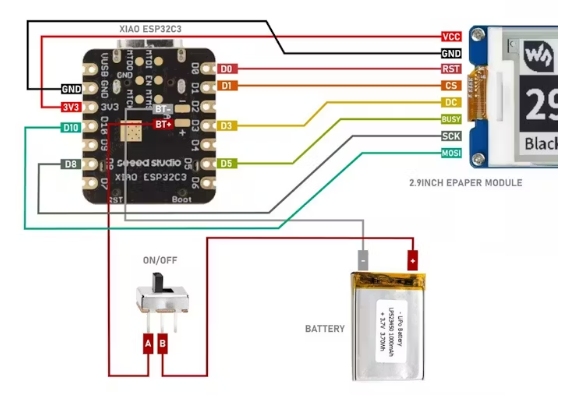

4. 然后我根據提供的電路圖完成了剩下的接線

5. 然后我用電子紙模塊附帶的螺絲來固定所有東西。

第五步：操作

我們已經完成了構建，所以讓我們啟動它。打開設備。如果您輸入的Wi-Fi詳細信息正確，它將連接到您的Wi-Fi網絡并顯示IP地址。在瀏覽器中輸入該IP地址，以確?？刂圃O(shè)備也連接到同一網絡。

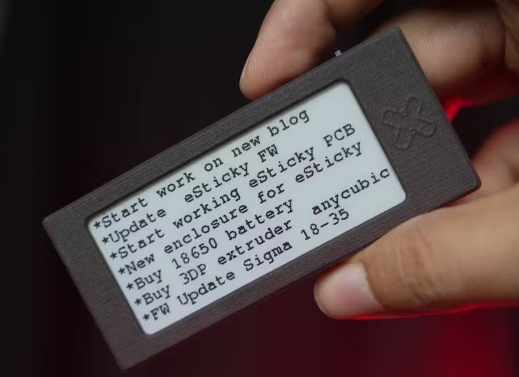

在控制頁上，您可以鍵入希望在設備上顯示的文本。您還可以選擇更改字體。輸入您的信息后，按“更新顯示”按鈕可刷新電子粘上的內容。您也可以通過在顯示更新后關閉設備來節省電池

*****我目前遇到一些問題與文本對齊和圖像上傳功能，但這些將很快得到解決。****

第六步：最后的想法

如你所知，這個項目有更多的可能性。我對這個項目的新版本有更多的計劃：一個控制應用程序，藍牙連接，圖像位圖，更多的能量優化代碼，定制PCB，更大的電池。
