引言

在現代嵌入式系統和通信設備中，GPIO（通用輸入輸出）接口承擔著信號傳輸?shù)暮诵娜蝿?wù)。隨著系統時鐘頻率的提升（從傳統1MHz到高速GHz級別），GPIO設計已從簡單的電平轉換演變?yōu)樾枰芸刂频男盘柾暾怨こ?。本文將從電路設計與PCB實現兩個維度，剖析不同速率等級GPIO的設計方法論。

一、GPIO速率分級與設計挑戰

1. 低速GPIO（<1MHz）

典型應用：按鍵檢測、LED控制、繼電器驅動

電路設計要點：選用常規RC濾波電路（R=1-10kΩ，C=0.1-1μF）、配置TVS二極管防止靜電放電（ESD保護電壓15kV）、驅動能力匹配：灌電流/拉電流控制在20mA以內。

2. 中速GPIO（1MHz-50MHz）

典型應用：SPI通信、I2C總線、UART接口

信號完整性對策：源端串聯電阻匹配（22-100Ω）、采用π型濾波網絡（L=100nH，C=10pF）、建立時間/保持時間計算：需滿足t_su > 3ns，t_h > 1.5ns。

3. 高速GPIO（>50MHz）

典型應用：DDR內存接口、LVDS差分傳輸、MIPI信號

關鍵設計參數：阻抗控制精度±10%（單端50Ω，差分100Ω）、上升時間tr < 0.35/f_max（例如100MHz時tr<3.5ns）、時滯匹配要求：組內偏差<50ps，組間偏差<200ps。

二、高速PCB設計黃金法則

1. 疊層架構規劃

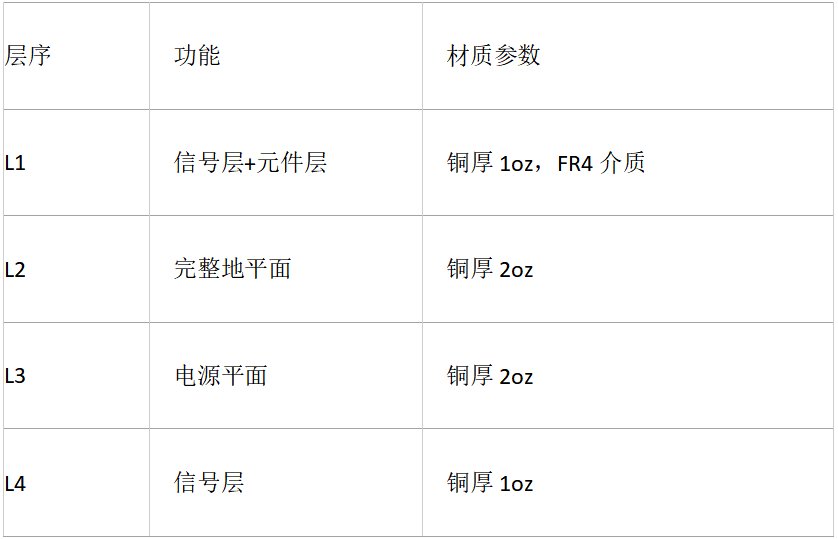

四層板推薦結構：

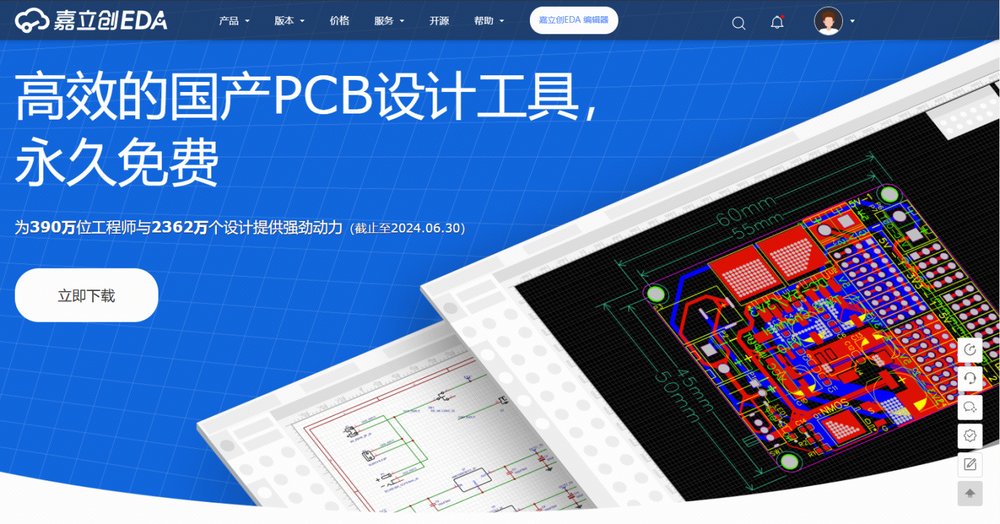

嘉立創疊層設計支持：其在線EDA平臺提供智能疊層計算器，可自動推薦符合IPC標準的疊層方案，支持混合介電常數材料組合（如FR4+高頻材料混壓），阻抗計算誤差控制在±5%以內。

2. 布線關鍵技術

3W原則：線間距≥3倍線寬（防止串?dāng)_）、長度匹配：蛇形走線補償（幅度5mm，間距2倍線寬）、過孔優化：通孔直徑0.3mm，焊盤直徑0.6mm、背鉆深度控制殘樁<10mil（0.254mm）。

嘉立創EDA設計規范優勢：設計規則檢查（DRC）模板預設高速布線約束條件，包括：自動檢測3W原則違反點、差分對長度偏差報警閾值±5mil、過孔殘樁長度超標提示。支持一鍵生成Gerber+IPC網表，確保設計與生產數據一致性。

3. 接地策略

分割式地平面設計：數字地與模擬地單點連接（0Ω電阻或磁珠）、關鍵信號下方保留完整參考平面、地過孔間距λ/20（例如1GHz信號間距7.5mm）。

三、典型設計缺陷案例分析

案例1：阻抗突變導致信號反射：現象：某HDMI接口出現畫面閃爍，根因分析：連接器處線寬突變引起阻抗從90Ω跳變至70Ω。解決方案：采用漸變線過渡（錐度角<45°）。

案例2：跨分割地平面引發EMI：現象：無線模塊通信距離縮短，根因分析：高速GPIO線跨越電源分割間隙，解決方案：增加橋接電容（0.1μF+1nF并聯）。

結語

高速GPIO設計是電子系統性能的基石。工程師需要建立“系統級思維”，從芯片選型、電路設計到PCB布局進行全鏈路優化。隨著5G和AIoT技術的發展，未來高速接口設計將面臨更嚴苛的挑戰，掌握本文所述方法論可為應對這些挑戰提供堅實基礎。
