1. 介紹

想象一下，早上醒來，只要簡單地說一聲“開燈”，你房間的燈就會立刻亮起來。當你開始一天的工作時，你一邊啜飲咖啡，一邊指示“開啟風扇”，感受涼爽的微風。之后，當你放松下來的時候，你說“Mood Lights On”，用柔和的燈光創造一個放松的氛圍。有了離線關鍵字定位，所有這一切都無縫地發生，沒有互聯網延遲，確?？焖?，私人和可靠的體驗。隨著Edge AI和TinyML的進步，智能家居自動化變得更加高效和易用。本項目演示了如何使用TinyML構建一個完全離線運行的語音控制智能家居自動化系統。通過利用XIAO ESP32S3 Sense微控制器，我們可以在不依賴云服務的情況下本地處理“開燈”和“關燈”等語音命令。這種方法確保了隱私、減少了延遲，并最大限度地降低了功耗。

主要特點:

?離線語音命令識別使用TinyML。

?通過繼電器控制交流電器。

?手動覆蓋開關，可靠性高。

?節能設計與睡眠模式。

2. 硬件需求

組件:

1. XIAO ESP32S3 Sense：內置麥克風的雙核微控制器。

2. 1通道繼電器模塊：用于交流電器的開關。

3. 降壓轉換器：微控制器降壓(5V輸出)。

4. SPDT開關：手動控制覆蓋。

5. *交流燈泡和燈座*：演示負載。

6. *跳線和PCB*：用于電路組裝。

工具*:

—烙鐵、萬用表、螺絲刀。

3. 系統工作流程

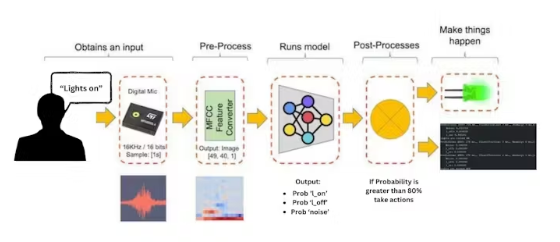

?XIAO ESP32S3 Sense通過其板載麥克風持續監聽語音命令。

?TinyML模型處理音頻輸入并檢測特定的關鍵字。

?一旦檢測到一個有效的命令，微控制器觸發繼電器模塊開關各自的設備上或關閉。

?手動控制開關允許另一種操作設備的方法。

4. 一步一步的教程

第一步：Altium中1通道繼電器和XIAO的PCB設計和制造

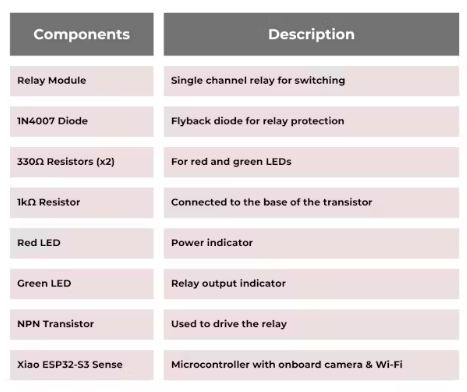

組件:

步驟1a：電路設計

繼電器模塊電路包括：

?繼電器控制:

XIAO的D0引腳通過晶體管驅動繼電器線圈(未列出，但在電路中假設)。

1N4007二極管橫跨繼電器線圈進行反電動勢保護。

?狀態指標:

紅色LED (330Ω電阻)顯示電源狀態。

綠色LED (1kΩ電阻)表示繼電器激活。

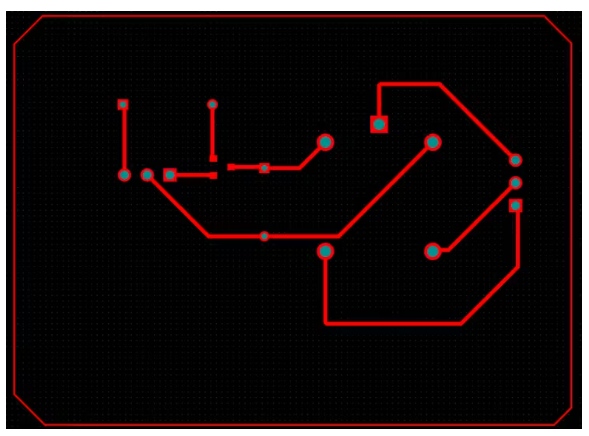

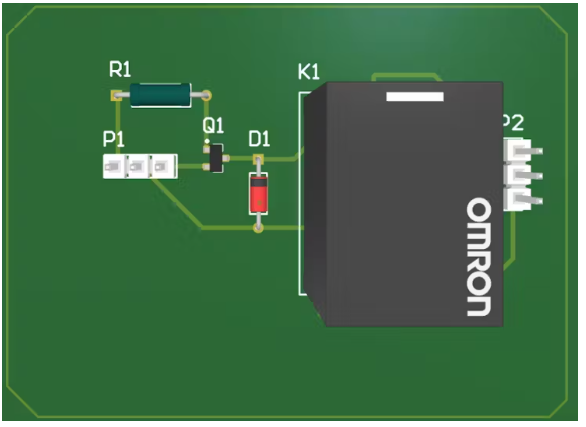

步驟1b: PCB布局

?組件放置:

將XIAO的足跡放置在邊緣附近，以便于訪問。

將繼電器和led靠近各自的電阻。

?跟蹤路由:

電源線使用20 - 30mil走線。

保持信號走線(D0到繼電器)短以減少噪聲。

?小集成:

為XIAO的D0、5V和GND引腳設計接線頭/焊盤。

步驟1c：生成Gerber文件

在Altium：文件→制作輸出→Gerber文件。

包括層：頂級銅，絲印，鉆。

步驟1d。PCB制造

步驟1：準備覆銅板

清潔表面：

用鋼棉擦洗銅片以去除氧化。

用異丙醇擦拭，使表面無油脂。

步驟2：轉印設計

傳熱方式：

在光面紙上打印PCB布局(鏡像)。

將紙放在銅片上，通過加熱輥(180°C)加熱5-10分鐘。

將紙浸泡在水中，將墨粉留在銅片上。

3 .蝕刻

用氯化鐵蝕刻：

將銅片浸入氯化鐵溶液中(與水的比例為1:3)。

輕輕攪拌，直到不需要的銅溶解(10-30分鐘)。

安全：佩戴手套和護目鏡。

清潔PCB：

用鋼絲絨擦掉墨粉。

用清水沖洗并擦干。

鉆孔:

組件引線使用0.8-1mm鉆頭。

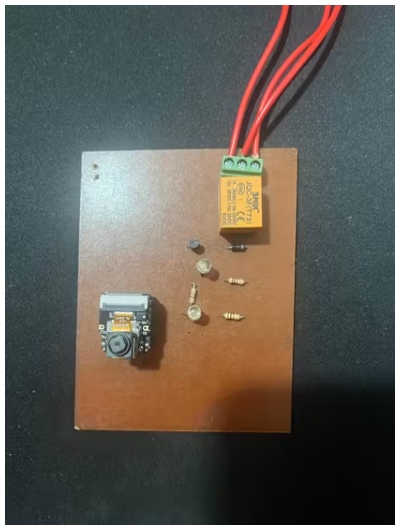

步驟1e裝配與測試

步驟1：焊接元件

大會順序：

電阻→led→二極管→繼電器→XIAO頭。

焊接小貼士:

加熱襯墊，而不是部件。

用鋼絲鉗修剪多余的引線。

第二步：連續性檢查

使用萬用表在連續模式下驗證：

5V與GND之間無短路。

D0引腳連接繼電器控制電路。

使用萬用表在連續模式下驗證：

5V與GND之間無短路。

D0引腳連接繼電器控制電路。

步驟3：功能測試

力量:

連接5V到XIAO。紅色LED應該會發光。

力量:

連接5V到XIAO。紅色LED應該會發光。

繼電器測試:

將代碼上傳到XIAO以切換D0(參見下面的代碼片段)。

當繼電器激活時，綠色LED應該亮起。

繼電器測試:

將代碼上傳到XIAO以切換D0(參見下面的代碼片段)。

當繼電器激活時，綠色LED應該亮起。

第二步：在XIAO ESP32S3 Sense上訓練基于TinyML模型的音頻

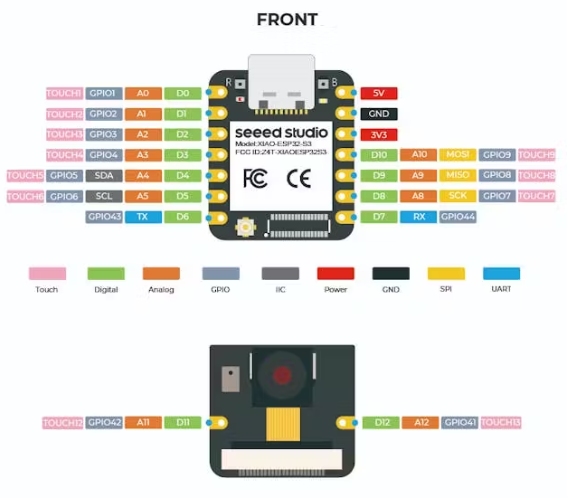

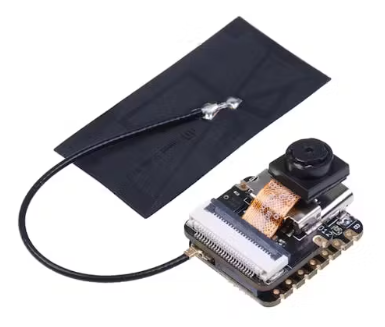

XIAO ESP32S3傳感器介紹

一個緊湊但功能強大的開發板，旨在啟動您的智能語音和視覺AI之旅。憑借其集成的相機傳感器，數字麥克風和SD卡支持，這個小板包一個punch，提供嵌入式機器學習計算能力和攝影功能。無論您是深入研究邊緣計算還是探索人工智能應用，XIAO ESP32S3 Sense都是您輕松高效地實現創新項目的首選工具。

邊緣脈沖介紹

Edge Impulse是一個專門為邊緣設備和嵌入式系統設計的機器學習模型開發平臺。它提供了一套全面的工具和服務，使開發人員能夠快速創建、訓練和部署機器學習模型，而不需要深入的機器學習專業知識。

錄音音頻與XIAO ESP32S3傳感器

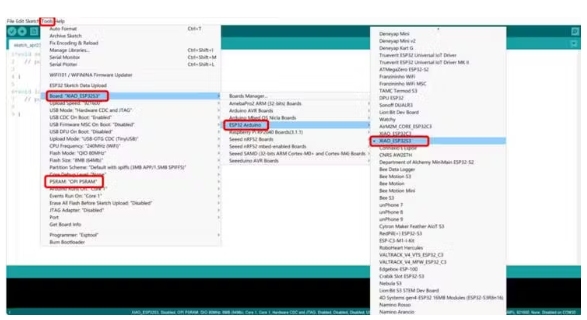

讓我們使用板載SD卡讀卡器來保存。wav音頻文件，我們需要首先調整XIAO PSRAM。

將micro - sd卡插入micro - sd卡插槽。請注意插入方向，金手指的那一面要朝內。

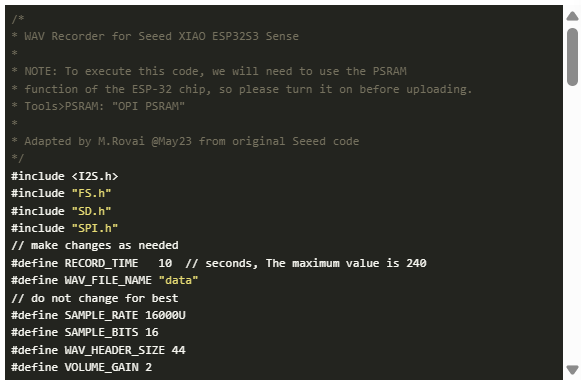

將以下程序編譯上傳到XIAO ESP32S3。

現在，編譯并運行代碼，獲取不同大象聲音的樣本。你也可以捕捉噪音和其他聲音。串行監視器將提示您接收要記錄的標簽。

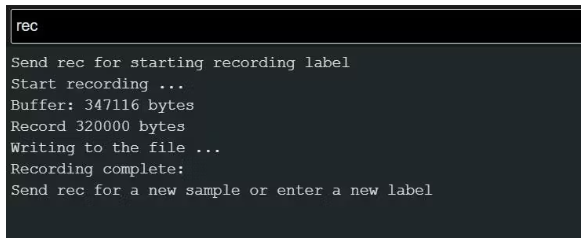

發送標簽(例如，l_on, l_off)。程序?qū)⒌却硪粋€(gè)命令：rec。每次發送命令rec時，程序?qū)㈤_始記錄新的樣本。文件將保存為l_on.1.wav、l_on.2.wav、l_on.3.wav等，直到發送新標簽(例如，notice)。在這種情況下，您應該為每個新示例發送命令rec，它將被保存為Noice1.wav, noice2 .wav, noice3 .wav等。最后，我們將在SD卡上獲得保存的文件。

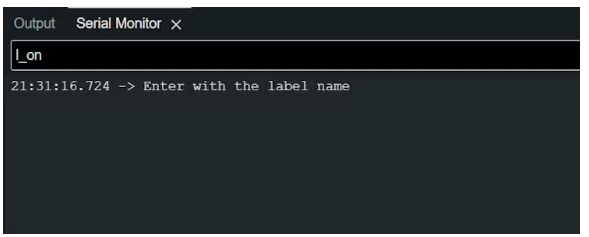

先發送第一個標簽名稱，通過串行監視器

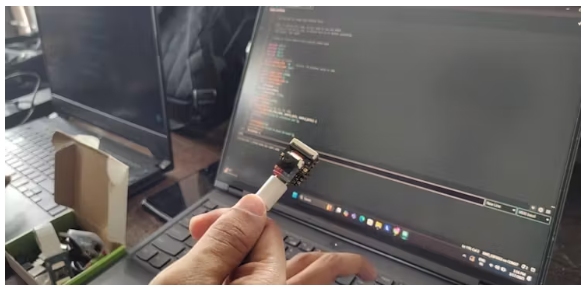

然后發送命令rec，并開始使用XIAO記錄命令。

以相同的量收集兩種樣品。

使用讀卡器將存儲在SD卡內的所有聲音樣本保存到您的計算機。

訓練輸出模型與邊緣脈沖。

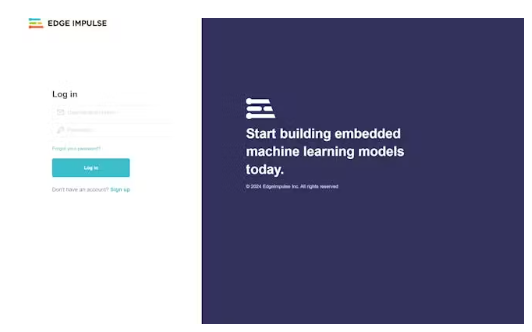

我們應該在Edge Impulse發起一個新項目，并給它起同樣的名字“mini”。

創建項目后，在Data Acquisition部分中選擇Upload Data工具。選擇要上傳的文件。

確保訓練和測試集之間的平衡。80/20是推薦的最佳比例。

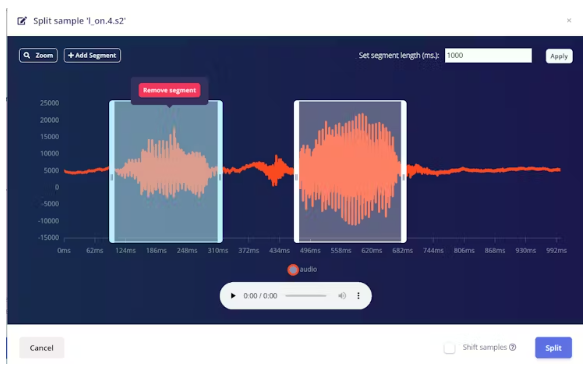

數據集上所有數據的長度都是1s，但上一節記錄的樣本長度為10s，必須分成1s個樣本才能兼容。單擊樣本名稱后的三個點，然后選擇Split sample。

進入工具后，將數據分割為1秒記錄。如果需要，添加或刪除段。所有樣品都應重復此步驟。

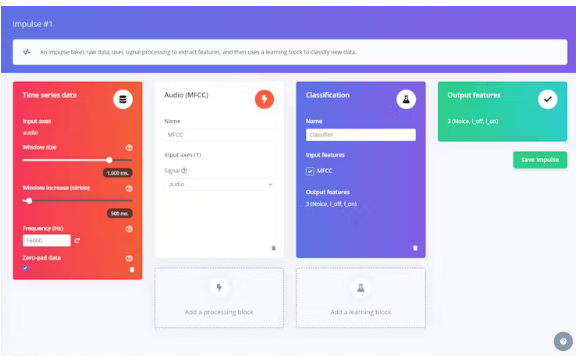

后藤動力設計

脈沖獲取原始數據，使用信號處理提取特征，然后使用學習塊對新數據進行分類。首先，我們將使用一個1秒的窗口獲取數據點，增加數據，每隔500毫秒滑動該窗口。注意，設置了選項0 -pad數據。用小于1秒的零樣本填充是很重要的(在某些情況下，我減少了分割工具上的1000毫秒窗口，以避免噪音和尖峰)。

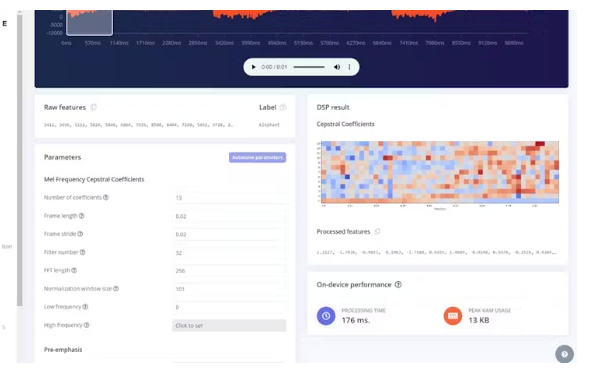

下一步是創建下一階段要訓練的圖像。我們可以保持默認參數值或利用DSP Autotuneparameters選項，我們將這樣做。

我們將使用卷積神經網絡(CNN)模型?；炯軜?gòu)由兩個Conv1D + MaxPooling塊(分別有8和16個神經元)和0.25 Dropout定義。在最后一層，四個神經元被壓平后，每個類別一個。

性能校準導航到Edge Impulse Studio的“性能校準”選項卡。

配置測試設置：

選擇噪音標簽：識別代表背景噪音或靜音的標簽。

忽略特定的標簽：選擇在測試過程中應該忽略的任何標簽。

選擇音頻樣本類型：選擇“模擬真實世界音頻”從您的測試數據集生成合成音頻流，或上傳您自己的錄音在.zip文件。

運行測試：單擊“運行測試”啟動性能校準。系統將評估你的模型的準確性，重點是假陽性和假陰性。

選擇并保存配置

檢查錯誤接受率(FAR)和錯誤拒絕率(FRR)圖表上給出的建議配置。邊緣脈沖文檔

選擇一種能夠平衡假陽性和假陰性之間的取舍的配置，與您的項目需求保持一致。邊緣脈沖文檔

單擊“Save selected config”以在部署期間應用此配置。

導出為Arduino庫

Edge Impulse將打包所有所需的庫，預處理功能和訓練模型，將它們下載到您的計算機上。您應該選擇Arduino Library選項，并在底部選擇Quantized (Int8)并按下Build按鈕。當選擇Build按鈕時，將創建一個Zip文件并將其下載到計算機上。部署模型到XIAO ESP32S3 Sense

部署模型到XIAO ESP32S3 Sense

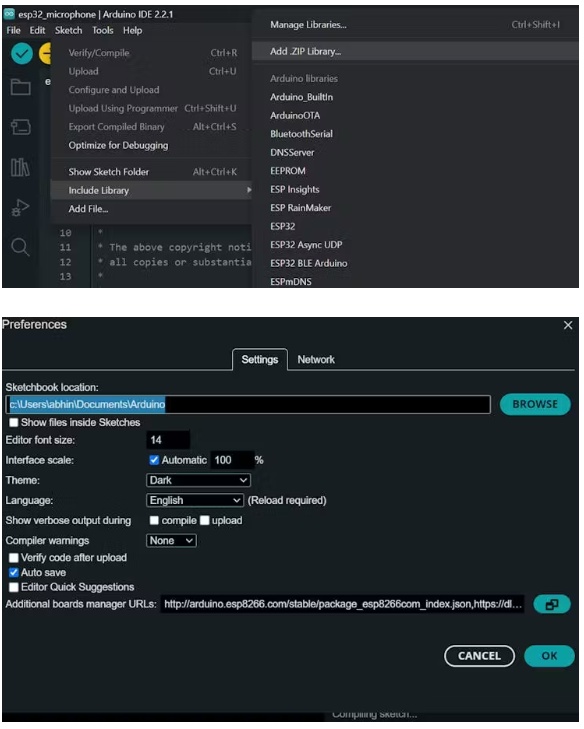

將壓縮文件上傳到Arduino IDE

在使用下載的庫之前，我們需要啟用ESP NN加速器。為此，您可以從項目GitHub下載一個初步版本，解壓縮它，并將其替換為ESP NN文件夾下的：src/edge-impulse-sdk/ portingespressif /ESP-NN，在您的Arduino庫文件夾中。

第三步：編寫并上傳控制代碼

使用Arduino IDE：

?安裝必要的庫(TensorFlow Lite for微控制器，Edge Impulse SDK等)。

?使用Arduino IDE：安裝必要的庫(TensorFlow Lite for微控制器，Edge Impulse SDK等)。

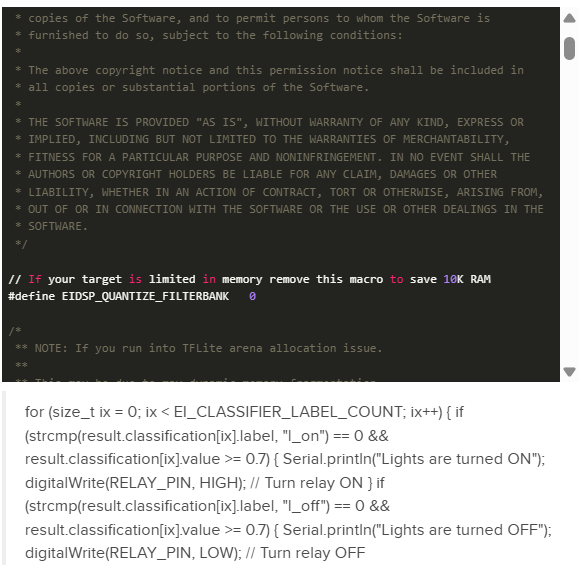

編寫檢測關鍵字的代碼：

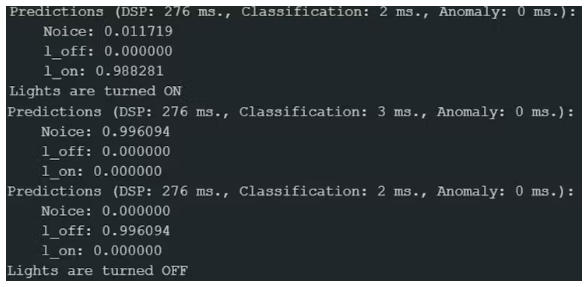

這部分代碼遍歷機器學習模型輸出的每個預測(或標簽)。對于每個標簽，它首先檢查標簽是否為“l(fā)_on”(意思是“燈亮”)，以及模型對該標簽的置信度是否為70%或更高。如果兩個條件都為真，它打印“燈已打開”到串行監視器，然后發送一個高信號到繼電器引腳，它打開連接的燈。同樣，它檢查標簽是否為“l(fā)_off”(意思是“關燈”)，以及置信度是否至少為70%。如果是，它打印“燈已關閉”，并發送一個低信號到繼電器，關閉燈。這種邏輯允許系統對模型識別的特定語音命令做出反應，并相應地控制燈光，但前提是模型對聽到的聲音有足夠的信心

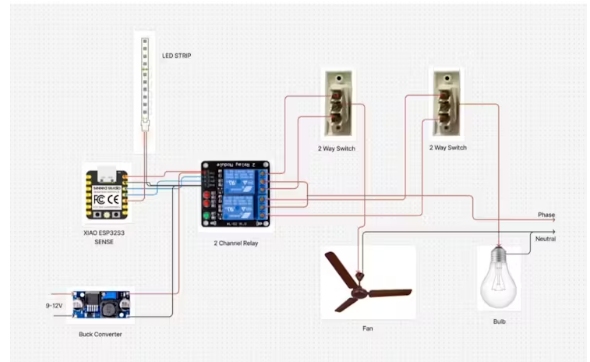

第三步：布線和組裝

該電路由XIAO ESP32S3感測微控制器、2通道繼電器模塊、降壓轉換器以及風扇、燈泡和LED燈帶等常見家用設備組成。一個9-12V的電源被送入降壓轉換器，降壓轉換器將其降壓至5V，為ESP32S3和繼電器模塊供電。ESP32S3通過VCC、GND和GPIO控制引腳連接到繼電器模塊。這些控制引腳作為信號線來激活繼電器。繼電器輸出連接到風扇和燈泡，使交流電源通過繼電器接通或關閉。此外，雙向開關與繼電器并聯連接，無論智能系統狀態如何，都可以手動控制設備。

XIAO ESP32S3傳感器通過連接的軟件平臺或嵌入式語音識別系統接收語音命令。根據命令，通過其GPIO引腳向繼電器模塊發送HIGH或LOW信號。當繼電器接收到高信號時，它激活并關閉電路，允許交流電流流向相應的電器(風扇或燈泡)。低信號打開繼電器，關閉電器。繼電器作為低壓控制側(ESP32S3)和高壓交流負載側之間的橋梁。手動雙向開關確保設備仍然可以傳統操作，如果需要的話。所有高壓連接都是仔細和安全的，遵循適當?shù)慕^緣和安全措施。

第四步：測試

觀察

該設置經過了徹底的測試，以確?？煽康男阅?。XIAO ESP32S3能夠正確識別“開燈”和“關燈”等語音命令，準確率很高。繼電器開關反應迅速，幾乎沒有延遲。語音模型在設備上完全脫機運行，因此不需要互聯網連接，這使得響應時間更快。

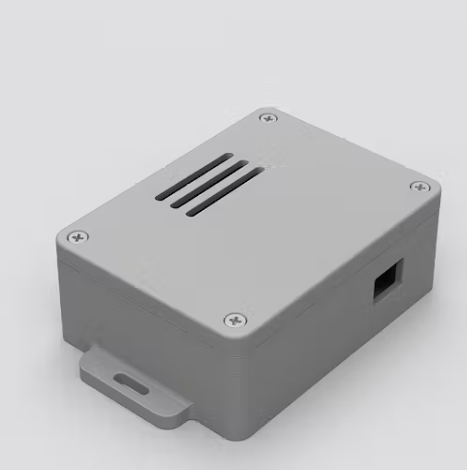

第五步:3D設計的外殼在融合360

在Fusion 360中設計了一個定制的外殼，以整齊地容納繼電器模塊和XIAO ESP32S3微控制器。設計的重點是實用功能，如通風散熱，易于訪問的端口，并安裝插槽固定的情況下。外殼的外觀也與家庭內部很好地融合在一起。外殼使用PLA材料在FDM打印機上進行3D打印，并使用螺釘進行組裝，以確保清潔和安全。

優勢

?離線處理——消除對互聯網的依賴

?增強隱私-沒有數據發送到云服務

?通過Edge AI實現低功耗

?與基于云的系統相比，響應時間更快

?可定制和可擴展的系統架構

?人性化的免提操作

結論

本項目展示了使用TinyML和谷歌Assistant的高效、可擴展的智能自動化解決方案。它利用本地語音識別進行離線控制，并利用云集成進行遠程訪問。該方法可以擴展到多個設備，并擴展到工業或農村自動化系統。
