RGB LED無處不在——從裝飾照明和智能可穿戴設備到藝術裝置和科技產品。掌握如何控制它們打開了一個充滿創造性可能性的世界!無論您是在構建智能家居設置，為可穿戴設備添加天賦，還是嘗試視覺效果，RGB LED都能以鮮艷的色彩將您的想法變?yōu)楝F(xiàn)實。

在這個有趣的和初學者友好的教程中，我們將使用Adafruit NeoPixel庫與水星板創建一個平滑的顏色脈沖效果。觀看板載RGB LED在紅色，綠色和藍色之間無縫過渡，為您提供動態LED控制和創意編碼的動手介紹。

準備好點亮你的項目吧——一次點亮一種顏色!

在本教程結束時，您將學習：?如何安裝外部庫i Arduino®環境。?了解函數。?如何使用Adafruit NeoPixel Library在水星上控制WS2812板載RGB LED。

我們開始吧

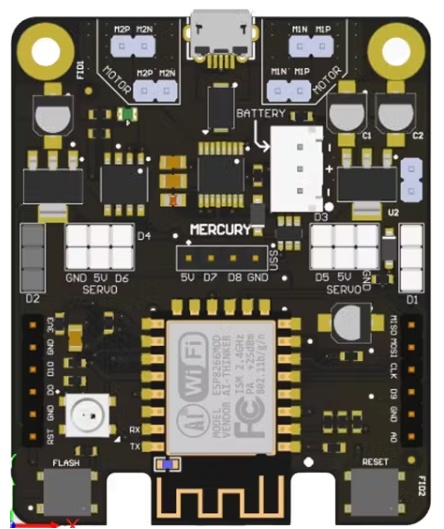

?設置環境-如果您還沒有在Arduino®上添加水星板，現在是這樣做的好時機。請參考本教程的設置，將USB電纜插入水星板，并將其連接到筆記本電腦。

?請參閱下面的代碼

?當Arduino終端顯示“Connecting…”時，長按FLASH按鈕啟動上傳過程。

?這里到底發生了什么?

速成班：Arduino®環境中的外部庫

Arduino中的外部庫是預先編寫的代碼集，為您的項目添加額外的功能。而不是從頭開始編寫所有東西，庫允許您重用優化和測試的代碼來完成特定的任務，如控制傳感器、顯示器、電機或led。

它們通過提供簡單的函數和示例使您的工作更輕松，這樣您就可以專注于構建和實驗，而不是復雜的編碼。

介紹Adafruit新像素庫

Adafruit NeoPixel庫是一個流行的外部庫，用于控制RGB led(也稱為NeoPixels)。它提供了易于使用的功能，用于設置顏色，亮度和動畫效果跨單個led或條。

在本教程中，我們使用這個庫來控制水星板上的板載RGB LED，只需幾行代碼就可以創建平滑而充滿活力的色彩過渡!

安裝Adafruit新像素庫

要開始，我們首先需要在Arduino IDE中安裝Adafruit NeoPixel庫。遵循以下步驟：

打開Arduino IDE

?打開Arduino IDE。

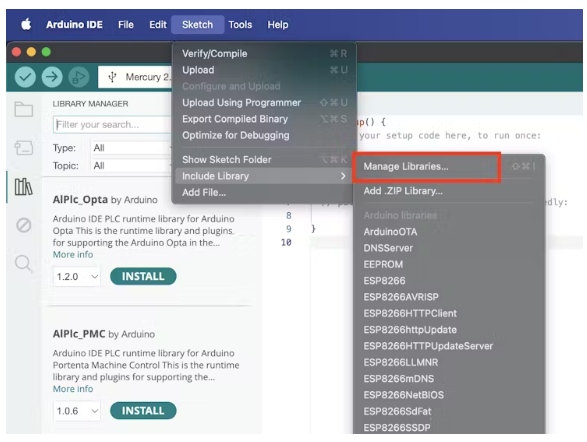

?導航到草圖>包括庫>管理庫…

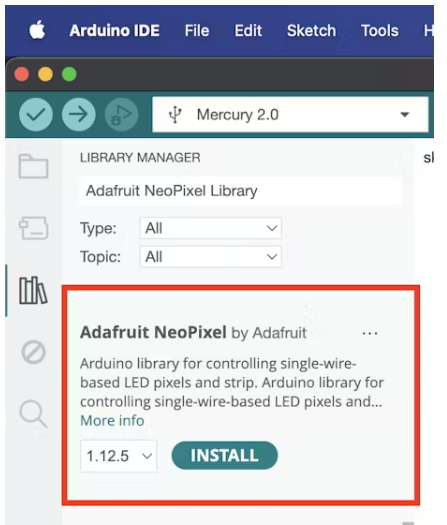

?在庫管理器窗口，在搜索欄中輸入“Adafruit NeoPixel”。并在結果中找到“Adafruit NeoPixel by Adafruit”。

?從下拉菜單中選擇最新版本，然后單擊Install。

這是它!這個庫現在可以使用了?，F(xiàn)在，您可以將其包含在您的草圖中，并開始編程彩色RGB效果。

回到項目上來…

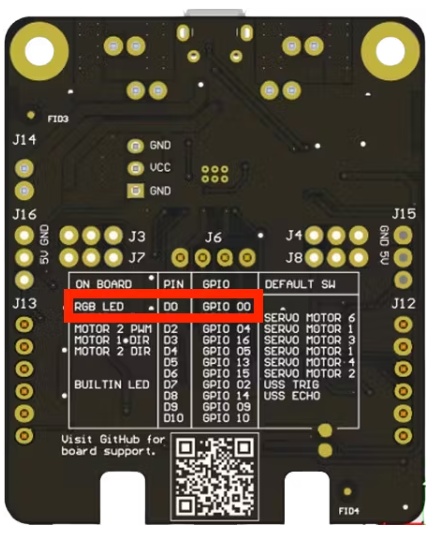

在Mercury Board上，板載RGB LED連接到D0引腳(GPIO 0)。

更深入地研究代碼…

這一行導入了Adafruit NeoPixel庫，其中包含了我們輕松控制NeoPixel RGB led所需的所有函數。

LED_PIN定義為RGB_LED，這是水星板硬件設置中的預定義常數，指板載RGB LED引腳。

這意味著你正在控制一個新像素的LED。如果你有一個帶32個led的條帶，這就是32個。

這里我們正在創建一個“新像素對象”。這個對象命名為pixels，代表我們的LED設置。

* ' NUM_PIXELS '：在你的條帶或環(1在這種情況下)的led的數量。

* ' LED_PIN '：連接到NeoPixel led數據線的Arduino引腳。

* ' NEO_GRB + NEO_KHZ800 '：指定顏色順序(綠色，紅色，藍色)和時鐘速度

初始化NeoPixel庫并使LED準備好接收顏色數據。

該功能設置特定LED的顏色。在這種情況下，“LED - >0”被設置為紅色。

按順序設置顏色(RED， GREEN< BLUE)。盡管WS2812 led(如NeoPixels)物理上期望以GRB順序(綠色，紅色，藍色)的顏色數據，但Adafruit NeoPixel庫在內部處理此問題。
