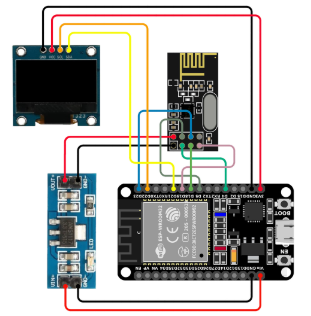

在這個項目中，我們?cè)O(shè)計了一個無線傳感器集線器，利用ESP32和Arduino通過NRF24L01收發器連接。

您可以從JLCMC獲得所有組件。

特性和功能

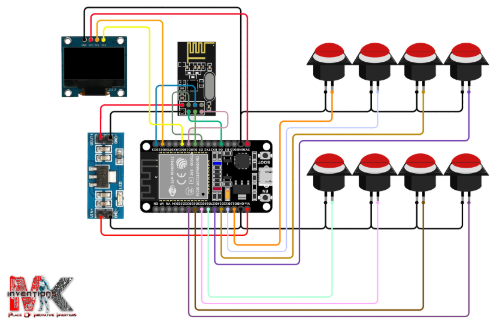

ESP32中心:

?菜單配置與按鈕：選擇傳感器節點，切換警報模式，查看系統狀態，設置開關定時器。

?開關控制：通過物理開關撥動連接的繼電器/燈/電器。

?OLED UI：實時顯示傳感器數據和系統狀態。

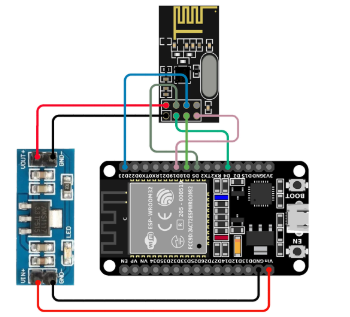

?NRF24通信：無線接收來自多個節點的傳感器告警。

Arduino(ATMEGA328P) -實時監控

Arduino板作為專用警報節點，負責監控關鍵的安全和自動化組件：

?門傳感器：使用簧片開關檢測打開/關閉狀態，以監控未經授權的訪問或進入。

?氣體泄漏傳感器：使用mq系列傳感器連續檢查氣體泄漏(例如，LPG，甲烷)。

?自動門鈴：檢測存在使用PIR或按鈕按下，觸發門鈴警報。

?LED指示燈：根據觸發的傳感器(例如，門，氣體，運動)點亮四個LED。

?蜂鳴器警報：當任何傳感器檢測到故障或存在時，一個響亮的蜂鳴器會激活。

該節點將所有警報無線傳輸?shù)紼SP32，實現快速和集中的顯示或操作。

由JLCMC贊助：您的機械零件首選合作伙伴!

介紹JLCMC，值得信賴的JLC家族的最新成員，以市場上最優惠的價格提供高質量的機械零件。憑借JLCPCB建立的卓越傳統，JLCMC在這里為您的所有機械需求提供可靠且價格合理的解決方案。

為什么選擇JLCMC?

一個值得信賴的名字：JLCMC建立在JLC服務的基礎上，JLC是PCB制造和原型設計的全球領導者。他們對質量和客戶滿意度的承諾體現在他們的機械零件服務中。

無與倫比的價格：忠實于JLC的傳統，JLCMC以行業領先的價格提供機械零件，確保您的項目在不影響質量的情況下保持預算。

廣泛的產品范圍：從精密工程組件到定制解決方案，JLCMC擁有將您的想法變?yōu)楝F(xiàn)實所需的一切，無論您是業余愛好者還是專業人士。

全球信任：JLC的服務贏得了全球數百萬制造商的信任。有了JLCMC，你就有了同樣的可靠性，現在是在機械部件領域。

代碼

#include

#include

#include

#define CE 9

#define CSN 10

#define BUZZER A0

#define DOOR_STATUS_LED 8

RF24 radio(CE, CSN); // CE, CSN

const byte address[6] = "10001";

// Define data structure

struct data {

uint8_t nodeId;

uint8_t nodeState;

uint8_t doorState;

};

unsigned long previousMillis = 0;

bool buzzerState = false;

// bool wasDisconnected = false; // Flag to track disconnection state

void setup() {

Serial.begin(115200);

Serial.println("\nInitializing...");

pinMode(DOOR_STATUS_LED, OUTPUT);

pinMode(BUZZER, OUTPUT);

NRF24_Init();

}

void loop() {

if (radio.available()) {

struct data receiveData;

radio.read(&receiveData, sizeof(receiveData));

Serial.print("ID: ");

Serial.print(receiveData.nodeId);

Serial.print(", Status: ");

Serial.print(receiveData.nodeState);

Serial.print(", Door: ");

Serial.println(receiveData.doorState);

digitalWrite(DOOR_STATUS_LED, receiveData.doorState);

// digitalWrite(BUZZER, receiveData.doorState == 1 ? HIGH : LOW);

buzzer(receiveData.doorState, 100);

}

}

void NRF24_Init() {

if (!radio.begin()) {

Serial.println("? NRF24L01 Initialization Failed!");

return;

}

radio.openReadingPipe(1, address);

radio.setPALevel(RF24_PA_MIN);

radio.startListening();

Serial.println("? NRF24L01 Initialized Successfully!");

}

void buzzer(int signal, int delayTime) {

if (signal == 1) {

if (millis() - previousMillis >= delayTime) {

previousMillis = millis();

buzzerState = !buzzerState;

digitalWrite(BUZZER, buzzerState);

}

} else {

digitalWrite(BUZZER, LOW);

}

}

本文編譯自hackster.io
