如何在eclipse Z7上創建基本設計，以便在自定義項目中使用AWG Zmod
作為該設計在硬件中所做的工作的高級描述，Zmod AWG控制器IP在針對eclipse Z7的Vivado項目的塊設計中實例化，其輸入通過AXI DMA控制器直接從DDR內存中提供值。這允許運行在Zynq的arm核心處理器上的C應用程序?qū)⒍M(jìn)制代碼值寫入DDR，然后讀取到Zmod AWG控制器IP。
如果還沒有，那么創建一個新的針對eclipse Z7的Vivado 2022.1項目，并將Digilent Vivado庫作為存儲庫添加到項目中。關于這些步驟，請參閱我之前的項目帖子。
維瓦多硬件設計
Zmod AWG控制器IP可以直接在HDL中實例化或在塊設計中實例化。由于Vivado中的塊設計工作流中有許多方便的功能，例如連接自動化和目標板外設的自動連接，因此我使用塊設計工作流。根據添加到模塊設計中的IP模塊，我將這一節分成了幾個小節。希望這對那些將Zmod AWG添加到現有設計中的人有所幫助。
Zynq處理系統
首先，Zynq Processing System IP需要被實例化，這樣設計才會有面向arm核心處理器的鉤子。添加Zynq PS IP后，將出現運行Block Automation的選項，該選項將應用Zynq特定于eclipse Z7板的設置。
在運行Zynq PS的Block Automation之后，在圖中雙擊它以打開其配置窗口。為了使PL中的DMA控制器能夠訪問DDR，需要一個高性能的AXI端口，因此在PS-PL Configuration > HP Slave AXI Interface下，啟用S AXI HP0接口：

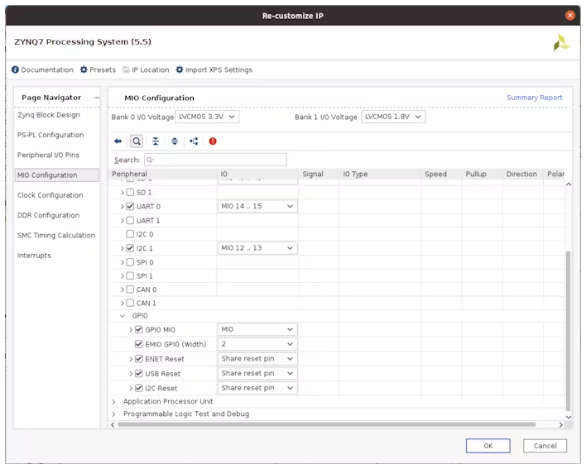

然后在MIO Configuration > I/O Peripherals > GPIO下，啟用EMIO GPIO，寬度為2(這將在后面的步驟中解釋)：
在Vivado 2022.1中開始使用eclipse Z7 + AWG Zmod
本項目介紹了如何在eclipse Z7上創建基本設計，以便在自定義項目中使用AWG Zmod。
最近，我做了一個項目教程，介紹了如何在eclipse Z7上集成Diligent的新Digitizer Zmod到Vivado/Vitis 2022.1的自定義設計中，我想繼續這個線程，同時也展示了如何在自定義設計中使用他們的AWG Zmod。

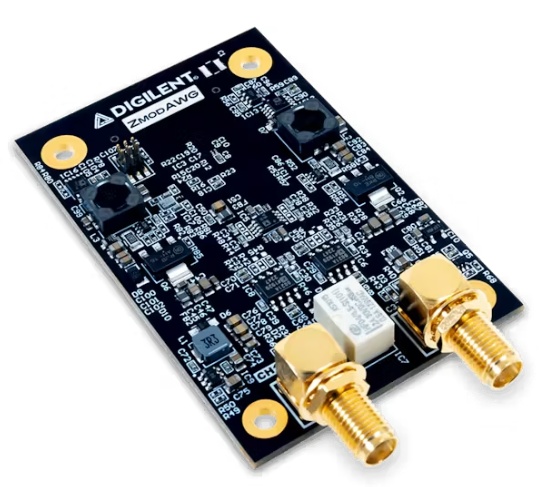

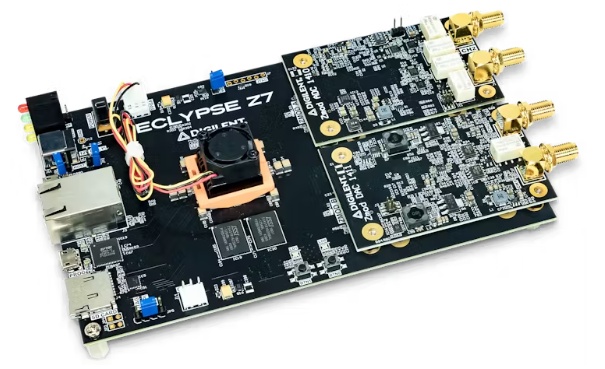

Digilent的模擬波形發生器(AWG) Zmod是一款兼容syzygy的雙通道14位數模轉換器模塊，我再次在基于Zynq-7000的eclipse Z7 FPGA開發板和Vivado/Vitis 2022.1上使用。
AWG Zmod中的DAC模塊接收與特定模擬值輸出相關的數字二進制“代碼”。在給定的模式中改變二進制代碼是如何使用DAC在DAC芯片和支持電路的規格限制內創建任何所需波形的。有很多很棒的文章和資源解釋了dac的操作理論，所以我就不再贅述了

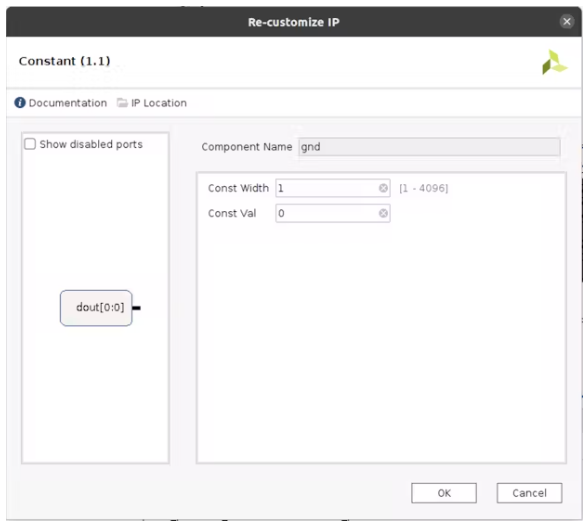

接下來，添加Constant IP。打開其配置窗口并將其值設置為0。也可以將其命名為“gnd”。
DMA控制器

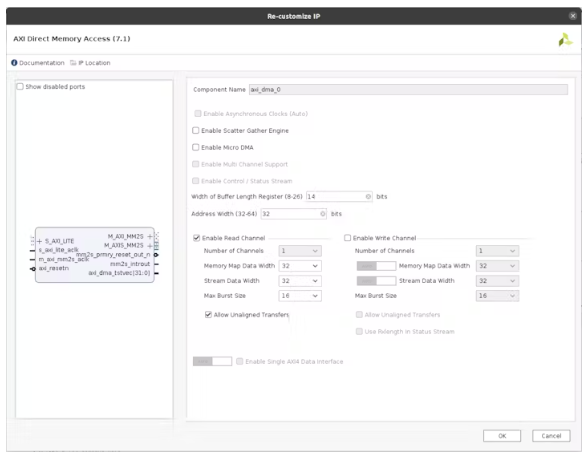

將AXI DMA控制器添加到塊設計并打開其配置窗口。禁用分散收集引擎，除非您計劃特別使用它。此外，除非特別計劃使用寫通道，否則也只啟用讀通道，并啟用選項以允許對讀通道進行非對齊傳輸。
在DMA的配置窗口上單擊OK以保存/應用更改。窗口關閉后，稍后將出現連接自動化的選項。使用Vivado想要應用的默認設置運行這個生成的連接自動化。
時鐘的向?qū)?/strong>
而不是添加一個時鐘向?qū)褂?按鈕或添加IP…選項，切換Board選項卡以從eclipse Z7連接電路板組件/外設。

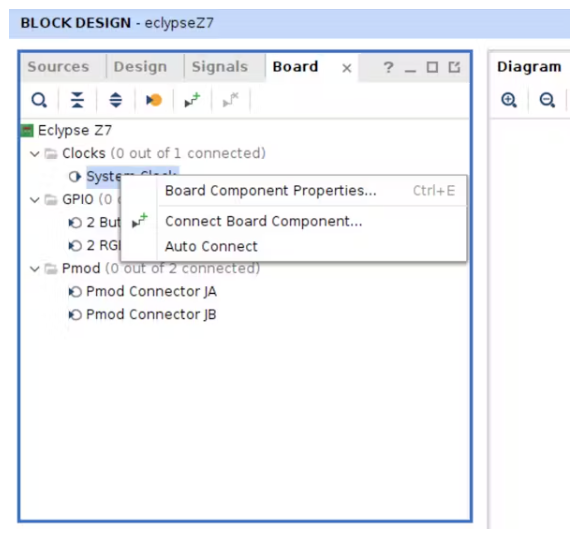

在時鐘下，右鍵單擊系統時鐘，選擇連接板組件…選擇將系統輸入時鐘clock_CLK_IN1連接到一個新的時鐘向?qū)P。
打開“時鐘向?qū)А钡呐渲么翱冢M(jìn)行以下更改：
?啟用頻率為100MHz，相位為0的clk_out1
?啟用頻率為100MHz，相位為90的clk_out2
?將復位更改為低電平以匹配設計的其余部分。
AXIS數據FIFO
在模塊設計中添加一個AXIS數據FIFO，并啟用主/從AXIS端口的獨立時鐘選項。
這是為了處理穿過二進制代碼的時鐘域，從DDR出來并進入Zmod AWG控制器。
為了詳細說明這一點，Zmod AWG控制器要求DAC_Clk與DAC_InIO_Clk具有相同的100MHz頻率，但與DAC_InIO_Clk相位差為90度。為了生成與另一個給定時鐘有90度相位偏移的時鐘，同時保持與之同步，我發現最簡單的方法是使用時鐘向?qū)е械腗MCM。但是，您不能使用Zynq PS中的PL時鐘(FCLK_CLK)來驅動時鐘向?qū)У腸lk_in，因?yàn)檫@會導致Vivado工具中PL時鐘的重新定義。這就是為什么我必須使用eclipse板的系統時鐘來驅動時鐘向?qū)А?
這意味著Zmod AWG控制器的所有時鐘都由sys_clock時鐘，將其置于FCLK_CLK0域中的AXI DMA控制器的單獨時鐘域中。簡單地使用具有獨立時鐘的FIFO比試圖將所有內容轉換為sys_clock的時鐘域要容易得多(我猜它會有一些自己的問題，試圖將DMA放在上面，因?yàn)閟ys_clock來自以太網PHY而不是eclipse板上的Zynq)。
將FIFO的S_AXIS連接到DMA控制器的M_AXIS_MM2S，將s_axis_aclk連接到Zynq PS的FCLK_CLK0，將s_axis_aresetn連接到處理器系統重置的peripheral_aresetn(這將從運行AXIS DMA控制器的連接自動化中生成)，并將m_axis_aclk連接到時鐘向?qū)У腸lk_out1。
Zmod AWG控制器
現在終于到了展示明星的時候了：將Zmod AWG控制器添加到塊設計中并打開其配置窗口。
禁用外部增益配置信號，外部校準信號和SPI間接訪問端口的選項，除非您特別計劃使用它們。使這些端口處于啟用狀態和未連接狀態會導致工具嘗試猜測如何將它們連接起來，以防止意外行為(通常是將它們連接到地面)，這也可能導致意外行為。
將InputDataStream連接到AXIS數據FIFO的M_AXIS，將SysClk100和DAC_InIO_Clk連接到時鐘向?qū)У腸lk_out1，將DAC_Clk連接到時鐘向?qū)У腸lk_out2，將sDAC_EnIn連接到時鐘向?qū)У膌ocked(如果時鐘運行不穩定，啟用DAC的輸出是沒有意義的)。
將aRst_n連接到處理器系統重置的peripheral_aresetn(它將從運行AXIS DMA控制器的連接自動化中生成)。

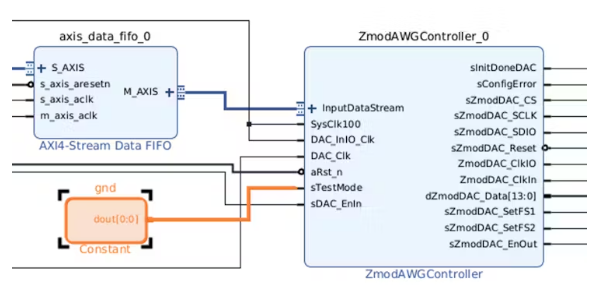

然后將sTestMode連接到“gnd”常量。驅動測試模式信號低只是硬編碼Zmod AWG控制器在正常運行。測試模式僅用于DAC的校準/歸零。
添加一個Concat塊，并將sInitDoneDAC和sConfigError連接到它的輸入。
將Concat' sout[1:0]連接到Zynq PS的GPIO_I[1:0]，同時不連接GPIO_O[1:0]和GPIO_T[1:0]。這就是Zynq PS在操作期間如何從Zmod AWG控制器讀取DAC的狀態。

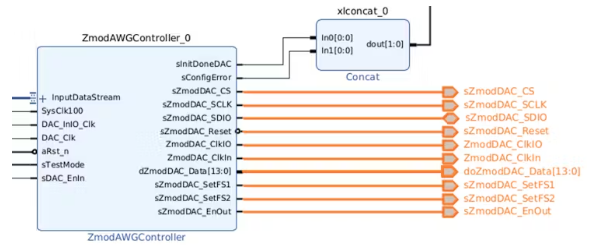

最后，將Zmod AWG控制器輸出的其余部分連接到外部端口(右鍵單擊并選擇“Make external”)。

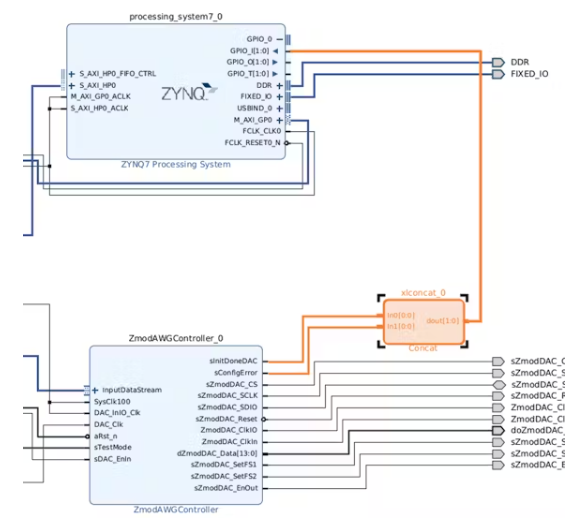

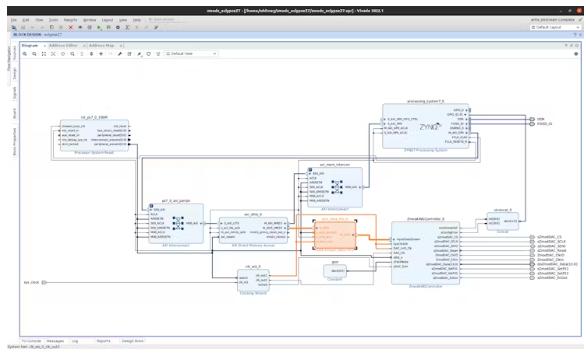

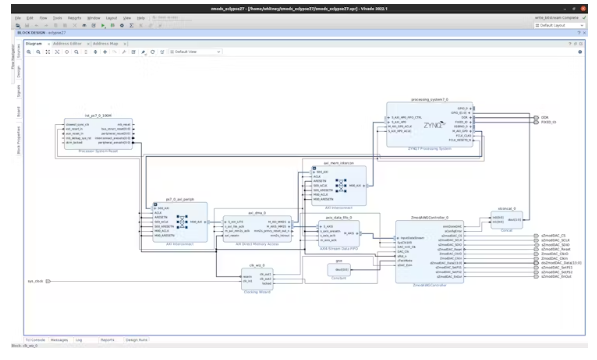

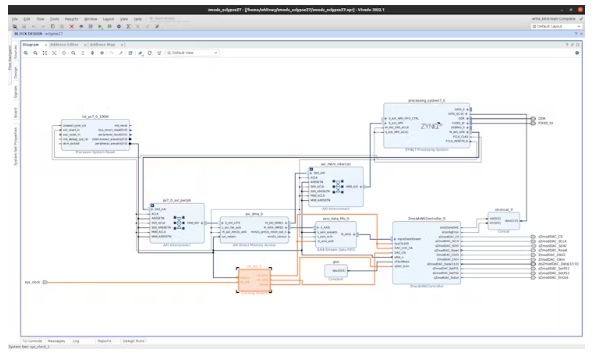

整體塊體設計結果如下：
驗證塊設計以確認沒有錯誤或嚴重警告，然后保存塊設計。保存后，創建一個HDL包裝器實例化它的設計(我已經展示了如何創建一個HDL包裝器在許多過去的項目帖子)。
Vivado約束

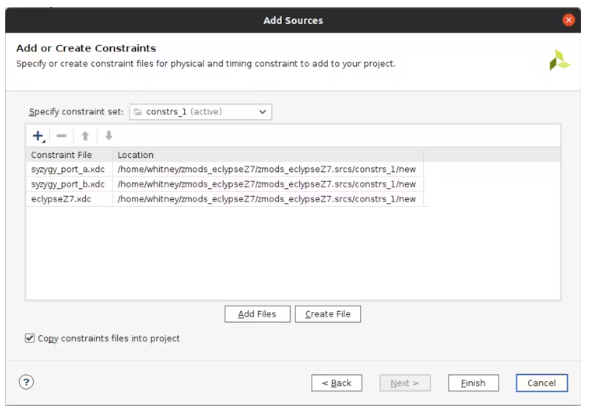

創建三個約束文件(這只是個人偏好，可以都在一個文件中)：一個用于SYZYGY端口a特定信號，SYZYGY端口B特定信號，一個用于eclipse Z7特定信號：

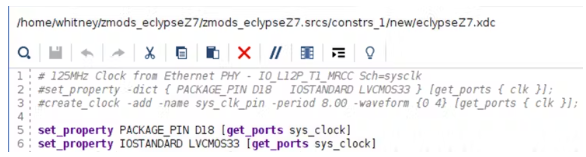

從eclipse Z7信號的約束開始，不要指定eclipse Z7系統時鐘的周期。只需指定FPGA封裝引腳和IO電壓(3.3v)。
指定系統時鐘周期會導致硬件中的路由問題，因?yàn)閂ivado會覆蓋eclipse的板預置文件中的底層板約束文件中的設置，即使您為時鐘周期指定了完全相同的值。

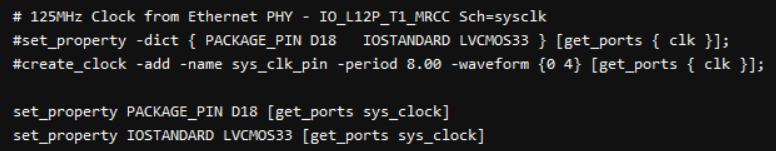

我猜這是2022.1的一個奇怪現象，因?yàn)镈igilent的Github倉庫中eclipse Z7的主約束文件指定了系統時鐘的周期。盲目地復制+粘貼它將導致在實現的設計中出現神秘的方法論關鍵警告，以及硬件中的意外行為，因?yàn)閟ys時鐘驅動的時鐘向?qū)峁┑膬蓚€(gè)時鐘需要同步。
我在SYZYGY端口B上使用AWG Zmod，而在SYZYGY端口A上沒有任何東西，我已經附上了我在下面為您創建的eclipse SYZYGY端口B上的AWG Zmod的約束文件。
出口的硬件

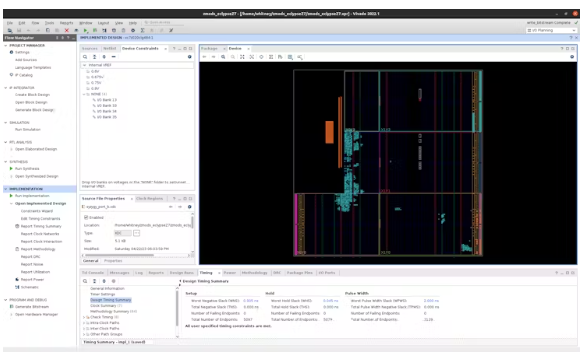

隨著設計的完成，運行合成，實現，并生成一個比特流。打開實現的設計，看看時序結果如何，以及使用了多少可編程邏輯：
最后，選擇File > export > export hardware，按照提示窗口導出硬件設計，包括比特流。
