介紹

在這里，我們提供了一個關于如何生成靜態比特流的分步教程。我們以Sobel邊緣檢測算法為例來演示這一過程。但是，對于您可能想要?jiǎng)?chuàng)建的其他模塊，步驟是相同的。

設置

下面列出了我用來生成Sobel算法的靜態比特流的工具：

工具使用:

?Vivado 2018.3

?Ubuntu 16.04.5 LTS

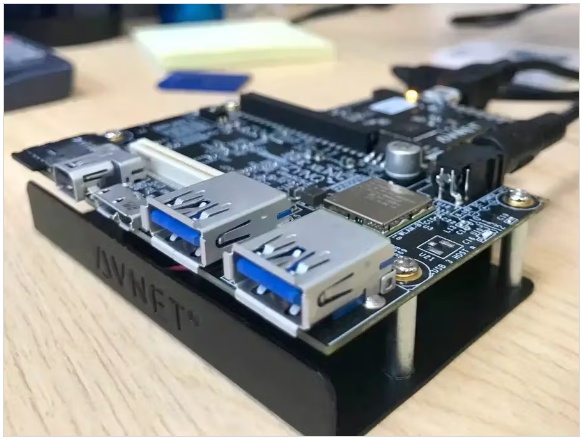

?Avnet Ultra96v1開發板

?OpenCL, OpenCV, C/ c++

?Sobel OpenCL代碼

使用Vivado HLS創建自定義模塊

步驟1 -創建一個新項目

?要?jiǎng)?chuàng)建一個新項目，請轉到File > new project

?為項目選擇合適的名稱和位置。

?接下來，輸入程序中主函數的名稱。在我們的例子中，這是krnl_sobel。從這里您可以導入源文件。您還可以在稍后的過程中導入源文件，我將指出這一點。

?這同樣適用于測試臺架文件。

?該屏幕允許我們將模塊定制為特定的體系結構。單擊下一個窗口的“部件選擇”區域中的3個點。從這個窗口，您可以選擇一個特定的FPGA或板。在本教程中，我們選擇一個特定的板來合成我們的模塊。需要注意的是，Vivado 2018.3不包含Ultra96平臺的入口。然而，在設計模塊時，我們發現使用ZCU102平臺可以很好地工作，因?yàn)樗鼈兌际褂孟嗤腪YNQ FPGA。

?我們不需要擔心窗口時鐘部分的任何選項。您可以為您的解決方案選擇一個不同的名稱。

?最后要做的事情是選擇Finish按鈕。

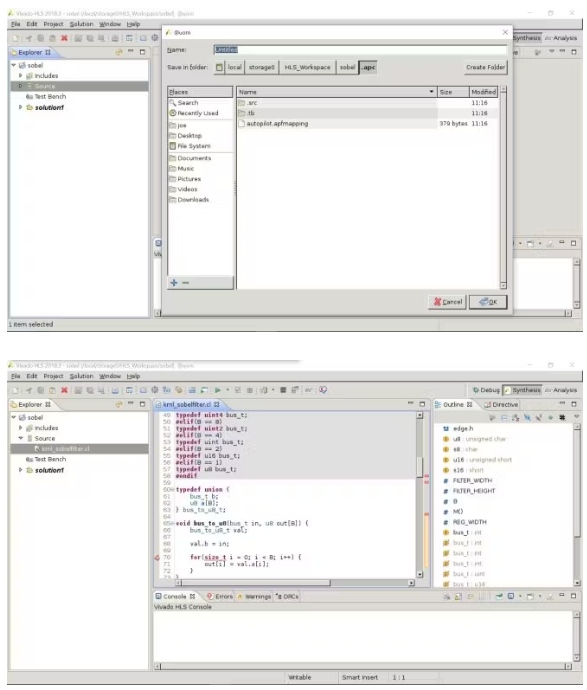

?從這里右鍵單擊資源管理器菜單中的源文件，然后選擇新建文件…從這里導航到包含要導入的源文件的目錄。在同一個資源管理器菜單中的“測試臺”也是如此。應該注意的是，您應該包含模塊需要測試的任何頭文件或測試數據。

?您可以通過從source目錄打開該文件來查看和修改源代碼。對于本教程，源代碼將在不修改的情況下自動合成?！半s項”部分包含我們對源代碼所做的修改，這樣它就可以與更大的項目兼容。

步驟2 - C仿真

步驟3 -合成和創建RTL模塊

?開始合成的按鈕是綠色三角形。

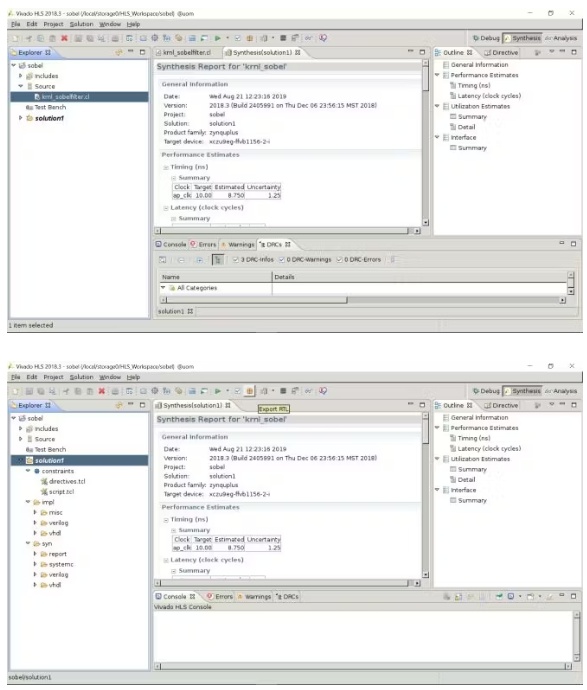

?如果合成成功，將出現以下選項卡：

?此頁簽包含生成的接口信息。例如，從和主AXI端口的總線寬度

?要?jiǎng)?chuàng)建在Vivado方框圖中使用的RTL模塊，只需按下“Export RTL”按鈕。

?對于本教程，您可以將這些選項保留為默認值。

在Vivado中使用自定義模塊

步驟1 -創建一個新項目

?要?jiǎng)?chuàng)建一個新項目，請轉到File > project > new…

?按下next鍵進入以下屏幕：

?在繼續之前，為新項目選擇一個合適的名稱和位置

?對于本教程，在下一個菜單中選擇RTL項目選項

?下一個窗口是將源文件添加到塊設計的一種方法：

?在本教程中，我們使用不同的方法。然而，兩者是相等的

?在本教程中，我們不會添加任何約束

?對于默認的部件菜單，我們將轉到電路板并選擇Ultra96v1評估平臺

?如果一切正常，您可以單擊Finish按鈕并開始使用框圖

?在下一個窗口中，您可以添加sobel模塊。去工具>設置…> IP >存儲庫

?從這里，轉到Add，然后導航到存儲sobel模塊的位置。注意，只需要選擇文件夾，Vivado會自動檢測其中的IP。完成后，單擊Apply和OK

步驟2 -創建塊設計

?從Vivado窗口的Flow Navigator菜單中，您可以選擇Create Block Design選項開始

?除了設計名稱外，所有內容保持不變，設計名稱可以根據您的判斷進行更改。

?在Vivado窗口的Diagram部分，您可以單擊，或者按CTRL + I，向圖中添加新的IP

?首先獲得代表您的處理系統的塊，PS.對于本教程，我們使用Zynq Ultrascale+ MPSoC PS.然后單擊彈出的“運行塊自動化”鏈接。確保選中PS并單擊OK

?接下來我們要設置的是一個從和主AXI端口，用于將PS連接到我們創建的Sobel模塊。要做到這一點，雙擊PS塊。進入“PS-PL Configuration > PS-PL Interfaces > Master Interface”，選擇其中一個選項。然后轉到Slave Interface > AXI HP并選擇其中一個選項

?現在我們添加我們創建的Sobel模塊。為此，導航到菜單，通常選擇您想要的IP并搜索您在Vivado HLS中指定的頂級函數的名稱。在我們的例子中，這是Krnl_sobel。將其添加到塊設計中。

?在彈出的窗口中單擊“Run Connection Automation”鏈接。這將添加必要的連接塊，我們需要能夠使用Sobel模塊。在按OK之前，確保所有的框都被選中了。

步驟3 -生成比特流

?生成比特流是一項簡單的任務，但首先，我們需要驗證我們的設計。從Diagram窗口的頂部選擇Validate Design選項，或者按F6。如果這樣做正確，它應該告訴您從AXI端口被排除。

?這可以通過地址編輯器選項卡和打開sobel模塊部分，然后排除地址段來修復。要修復驗證問題，只需右鍵單擊被排除的地址段并選擇Include segment。

重新驗證設計

?在生成比特流之前，我們需要為我們的設計創建一個HDL包裝器。這很容易做到。轉到Vivado屏幕上的源菜單，右鍵單擊要?jiǎng)?chuàng)建包裝器的設計文件，然后選擇“創建HDL包裝器”。保持所有為默認值并選擇OK。

?從Flow Navigator菜單中選擇Generate Bitstream。保持所有內容為默認值并單擊OK。這一步需要一些時間，所以去拿一杯飲料然后回來。

?要查找比特流，請導航到為項目創建的目錄。對于我們來說，我們將導航到sobel.runs/impl_1/design_1_wrapper.bit。注意，sobel是我們目錄的名稱，它將被您命名的目錄所替換。

?一旦你找到了。我們需要轉換可以加載到FPGA上的圖像文件。為此，我們使用Xilinx的Bootgen。這很容易做到。最好在您找到的目錄中。比特文件，創建一個名為bitstream.bif的文件。其內容應如下：

一旦比特流。如果文件已創建，只需執行以下命令：

Misc

本節包含在開發過程中可能需要或想要的有用修改

32位和64位接口

采用原始的Sobel OpenCL代碼，數據總線為512位。對我們來說，這仍然是可用的，但它可以改變。為此，根據變量的不同，我們修改了函數形參列表，使其傳遞整型和整型指針。然后，我們將輸入?yún)?shù)轉換為原始類型的新變量。這使我們能夠控制數據總線的寬度。

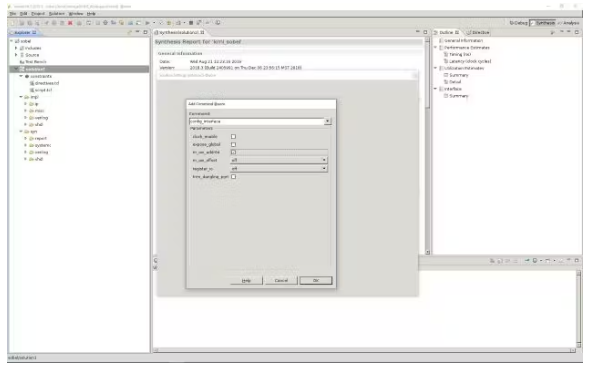

為了使用64位數據總線，您只需要在合成前向HLS中的配置添加一個選項。在Vivado HLS中，單擊兩個稱為解決方案設置的黃色齒輪…，單擊“添加”，在“命令”下拉菜單中選擇“config_interface”。確保選中m_axi_addr64選項。

現在在合成之后，您的數據總線應該是64位寬

注：請記住，如果您創建64位接口，模塊內部寄存器將是64位。您需要將這些上32位設置為0，否則，模塊將使用存儲在上32位中的任何值，并導致潛在的任意行為。

HLS中的主、從軸Pragma

掌握語法

如果你發現你需要映射一個參數到內存端口，基本結構如下：

Variable_name是一個表示數組的變量。應該注意的是，您應該只將數組映射到內存端口
