一個離線語音識別中心，沒有網絡連接，沒有無線路由器。只要一對運行ESPNOW協議的ESP8266。這就是我想要的房間。這些設備既可以通過按開關控制，也可以通過聲音控制。像alexa這樣的中央集線器可以響應你的命令。這篇文章解釋了事情是如何運作的。當我用紅外遙控器操作我的實驗室燈時，我想到了這個想法，這可以在我之前的一篇文章中看到。然后，為了稍微轉向智能家居，讓我的每一個數據都是私人的，我制定了一個計劃，讓它離線。由于我已經有了一個語音識別模塊，圍繞著DF，重力：離線語言學習語音識別。

我還做了一個關于這個模塊的入門教程，可以從這里看到。它解釋了傳感器所需的命令和預編程類型。盡管本文提供了所有必需的信息。我做了一個固態繼電器PCB與交流電源一起使用，非常感謝PCBWay贊助這個項目的PCB !他們的高質量制造和快速周轉使這一建設成為可能。

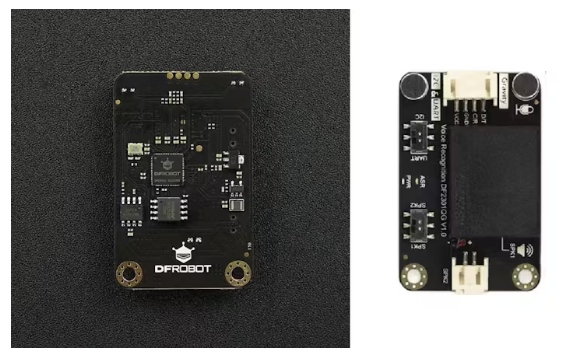

語音識別模塊：

這種離線語音識別傳感器是圍繞離線語音識別芯片構建的，無需互聯網連接即可直接使用。它帶有121個內置的固定命令字，并支持添加17個自定義命令字。

這種小型傳感器可以與任何微控制器板接口，然后可以通過語音執行不同的動作。它將與Alexa相同，但有更多限制的命令和答案。因?yàn)榭偟膩碚f，它是一個小的機器學習模型，在一個小的微控制器上工作。一些流行的應用包括各種智能家電、玩具、照明裝置和機器人項目等。

命令類型：

我會盡量讓它保持簡單，我將所有的單詞按照每個動作分成3個部分。請看下面給出的框圖。

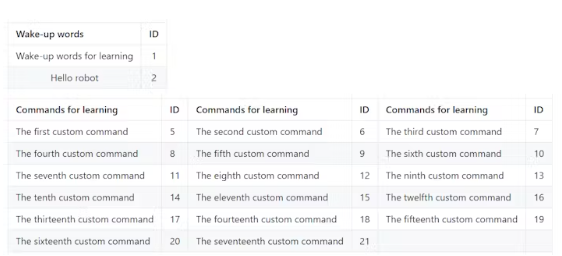

1)喚醒字：喚醒字是指將產品從待機模式切換到工作模式的字。這是用來喚醒模塊的第一個命令。這類似于說“Alexa”，“嘿Siri”，“OK谷歌”。和這里一樣，默認的喚醒詞是“Hello Robot”，它是默認的。我們還可以再添加一個wake work，如下所示為“JARVIS”。

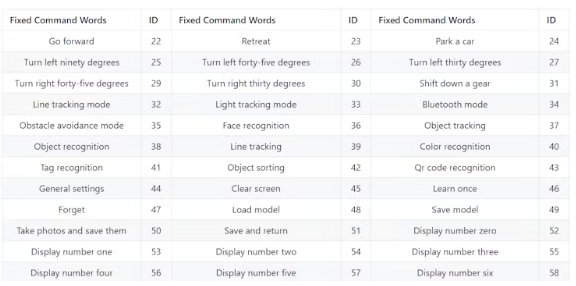

2)命令詞：固定命令詞是指用戶發出特定指令時使用的指定詞匯。這里這些詞是必不可少的，因?yàn)?，畢竟，這是一個離線模塊，沒有來自互聯網的外部數據/服務器來處理。這些是已經處理過的、訓練過的單詞，存儲在模塊的內存中，無論何時觸發，都會產生相應的ID，可以用來指定以后的不同動作。已經為不同ID的特定功能定義了總共121個單詞。

現在，無論何時在一個項目中工作，這些命令對您來說并不總是好的運氣。意味著有時我們需要一些其他的命令。這在這里是可以做到的，稱為自定義命令字?？偣灿?7個自定義命令詞可以訓練模型。從這里查看所有命令。

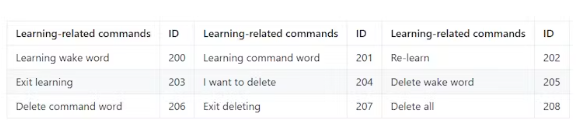

3)學習相關命令(控制命令)：這些是用于與機器學習模型交互的命令詞。這些是控制命令，啟動喚醒詞和命令詞的學習和刪除。

什么是ESP NOW?

ESP-NOW是一種基于數據鏈路層的無線通信協議，它將OSI模型的五層簡化為一層。這樣，數據就不需要通過網絡層、傳輸層、會話層、表示層和應用層進行傳輸。此外，每層不需要數據包頭或拆包器，這導致快速響應，減少了擁塞網絡中丟包造成的延遲。有關協議的更多細節可以在官方網站上找到。

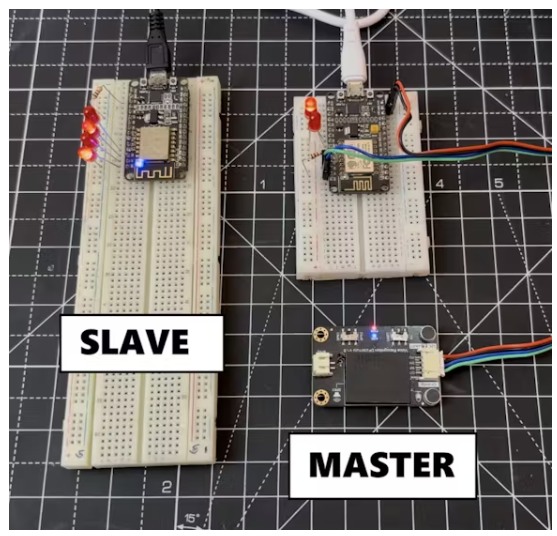

系統集成，本地和無線主機：

這個想法是首先將本地主機連接到離線語音識別模塊，然后通過ESPNOW連接無線主機。通過這種方式，多個gpio可以用來控制不同的設備。通過這種方式，可以將多個無線主機連接到網絡，中央本地語音識別集線器向每個主機發送命令以切換開/關。但那是另一天的話題了。

發送器ESP代碼：

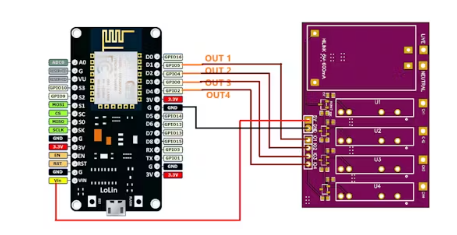

在下面的代碼中，發射器(本地主機)有兩個控制單元，定義為CAMERA和SPEAKER。和四個控制單元光示波器焊接電源無線(接收器)主機。說明這種連接的電路圖可供參考。

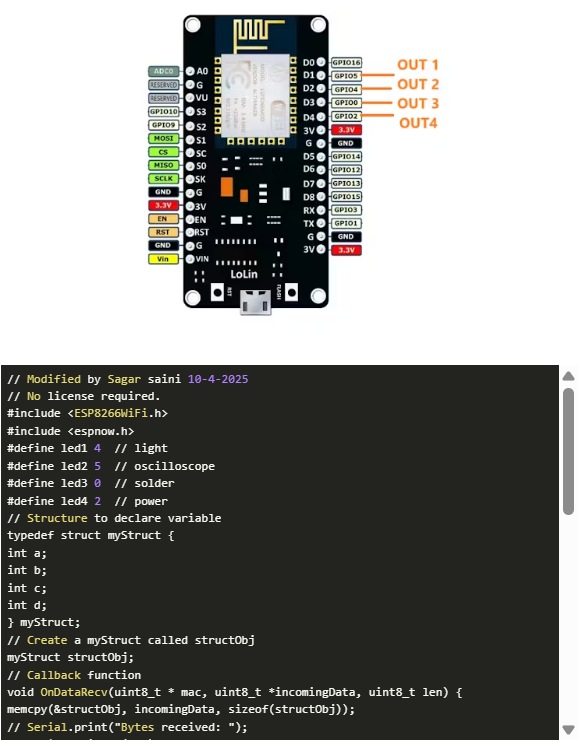

接收ESP代碼：

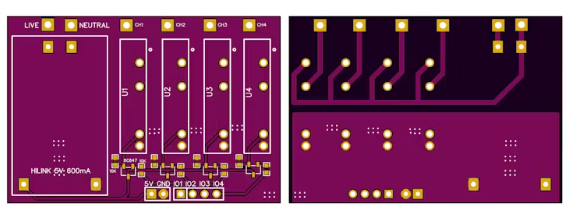

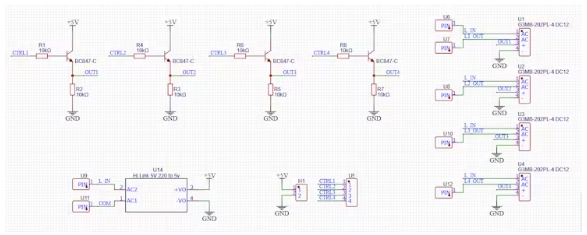

交流繼電器開關用PCB板：

我設計了一個固態繼電器連接接收器esp，以控制交流電源。這是一個簡單和最小的設計，設計在一個小的形式因素，以適應任何住房。固態繼電器的主要優點是，它不會產生這樣的噪音。整體較小，并以更好的方式控制應用程序。

特別感謝PCBWay對pcb的贊助。他們的質量和服務在業內是無與倫比的!現在注冊，并在您的下一個訂單獲得免費優惠券。所有需要的文件Gerber， BOM和CPL都上傳到GITHUB上，可以從那里下載。

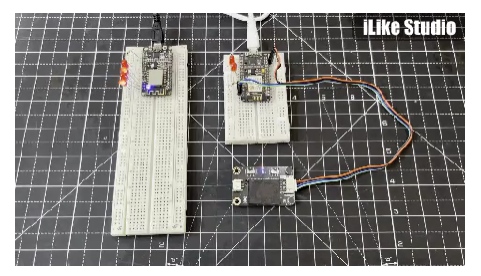

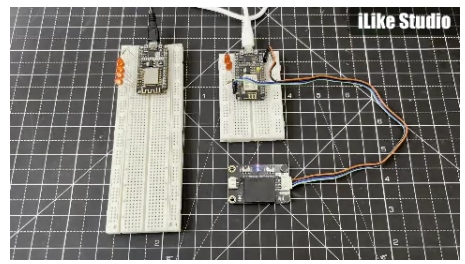

工作:

ESPNOW是一種很好的無線協議，但是在ESP8266中使用它會有一些困難，如果在程序中沒有正確地編寫，它會破壞一切。我測試了我的設備很多次，很高興看到它們每次都處于工作狀態。

我已經測試了語音命令，它們工作得很好，同樣的視頻附在這里供您參考。ESPNOW很容易使用，只需插入和電源兩個esp，它會自動建立連接，見wifi MAC設置的代碼。連接成功后，串行打印相同的信息以驗證連接。

本文編譯自hackster.io
