獲取溫度，濕度和壓力，并在互聯網上顯示它們;一切都由太陽提供能量。

對于我的第一個物聯網項目，我想建立一個氣象站，并將數據發送到data.sparkfun.com。

小更正：當我決定在Sparkfun開設賬戶時，他們不接受更多連接，所以我選擇了另一個物聯網數據收集器。

位置

這個系統將被放置在我的陽臺上，它將獲取溫度、濕度和氣壓。

FireBeetle

本項目選用的單片機是DFRobot提供的FireBeetle ESP32 IOT單片機。

傳感器

所有物理參數均由BME280傳感器給出。也可以查看維基頁面獲取更多信息。

電源

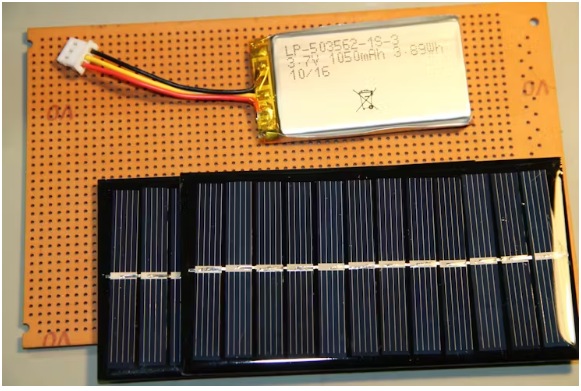

為了使系統完全“無線化”，兩個6V的太陽能電池板提供了所需的電力，可以提供2W的電力。電池將并聯連接。

然后將產生的能量存儲在3.7V聚合物鋰離子電池中，容量為+/- 1000mAh。

DFRobot的太陽能油脂充電器模塊將負責能源管理。

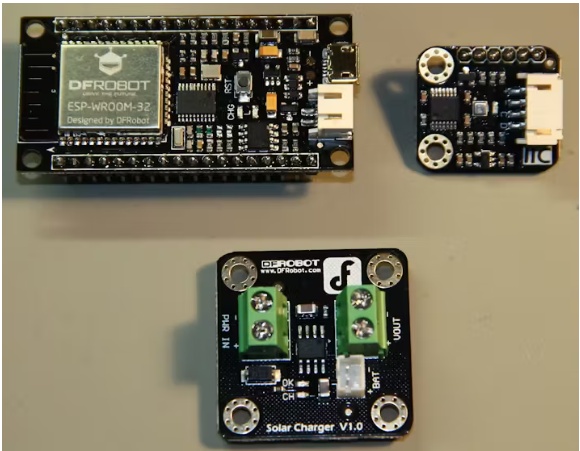

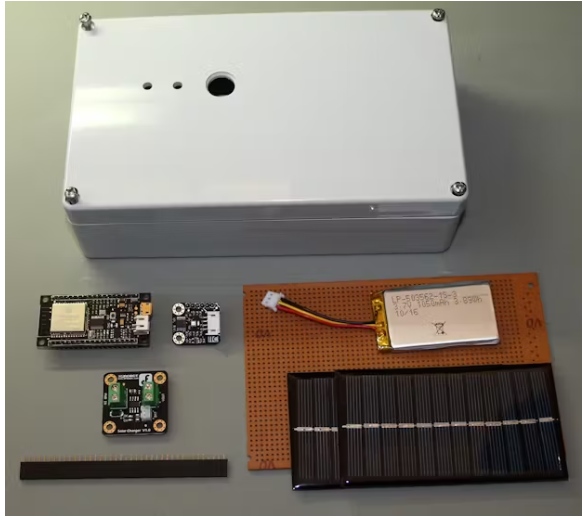

組件

連接組件

FireBeetle ESP32物聯網微控制器由3.7V電池供電，該電池連接到電池輸入端口的太陽能Lipo充電器。太陽能電池連接在壓水堆端口。FireBeetle ESP32 IOT微控制器的Vcc和GND端口連接到太陽能Lipo充電器的Vout端口。

BME280電源由FireBeetle ESP32 IOT微控制器中的3.3V端口提供。通信通過I2C線(SDA / SCL)完成。

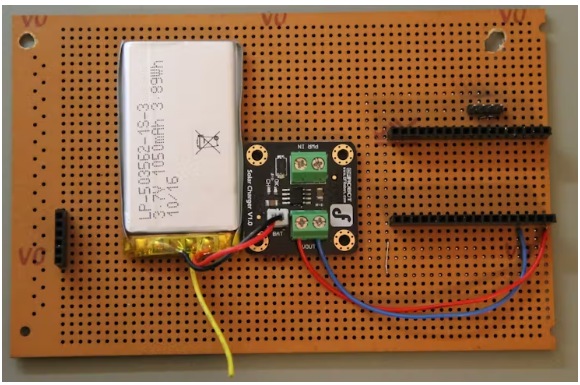

為了固定盒子中的所有組件，我使用了一個perfboard，一些頭和電線。

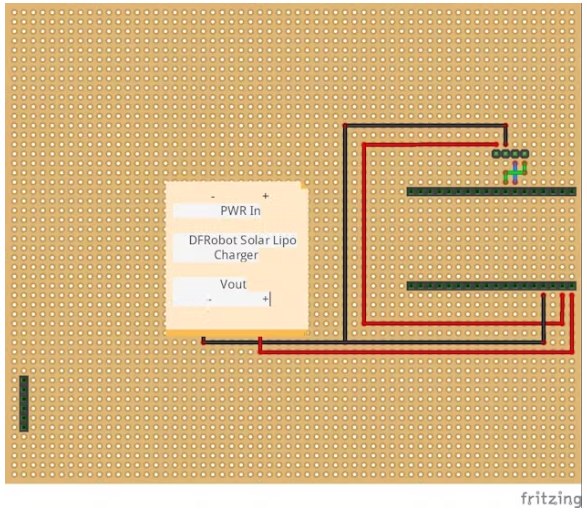

基本思想是這樣的：

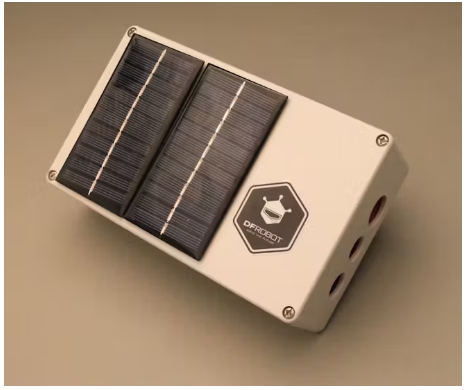

最后的造型：

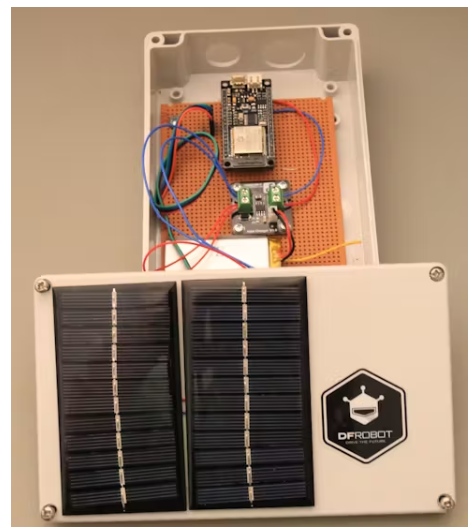

對于太陽能電池，我只是用熱熔膠把它們固定在盒子的頂蓋上。因為盒子已經有洞了，不需要再做了。

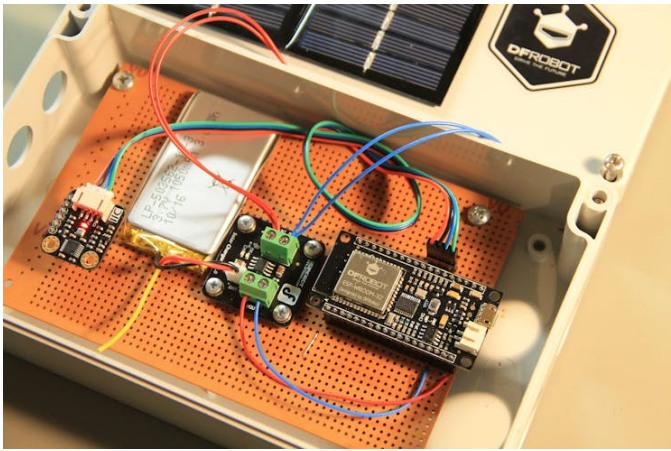

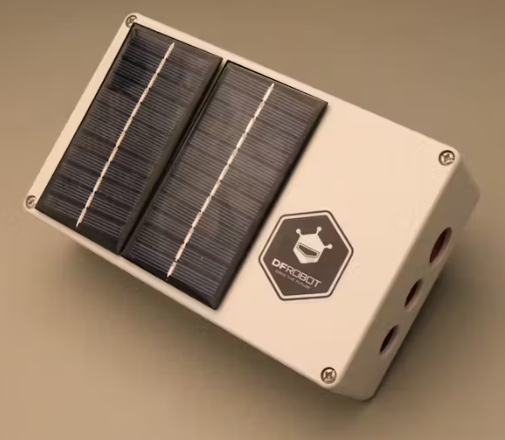

一切都安裝好了，準備安裝了。

代碼

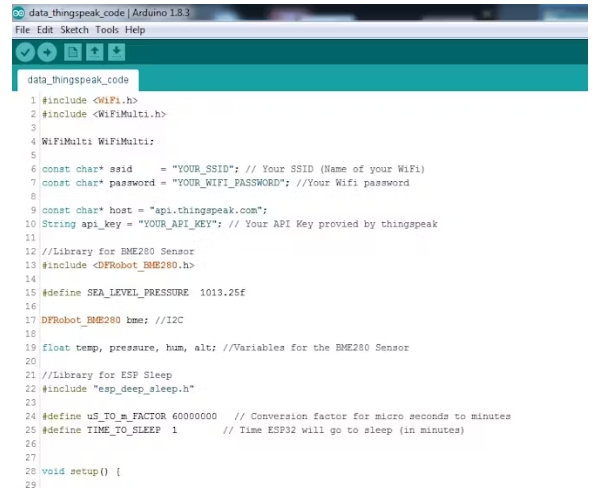

為了讓您使用我的代碼，需要進行一些更改。

第一個是定義你的wifi網絡名稱和密碼。

第二種是從Thingspeak.com獲取API Key。我將在下面解釋它。

如果你愿意，你也可以定義一個新的睡眠間隔。

Thingspeak.com

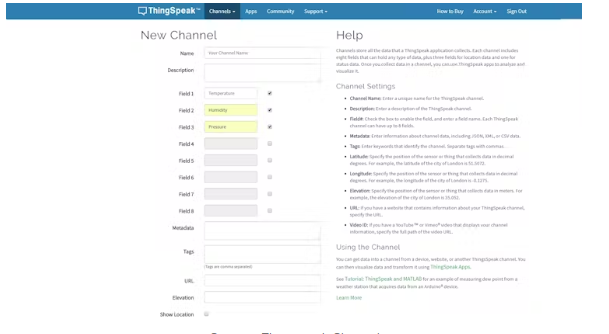

在您的電子郵件通過驗證后，您可以進入頻道并創建一個新頻道。

添加想要上傳的變量。在本項目中，設置為“溫度”、“濕度”和“壓力”。

向下滾動并按“保存頻道”。

在此之后，您可以單擊API密鑰。

并檢索API寫鍵。然后將其添加到代碼文件中。

如果一切正常，您的氣象站可以開始向您的頻道發送數據。

結論

一如既往，在我的項目中，我將為未來的改進留出空間，這并沒有什么不同。

在開發過程中，我開始關注系統的能耗。我已經將ESP32和BME280置于睡眠狀態，即使如此，我也有大約2mA的消耗!!由于BME280負責這一點，我可能需要一個開關在睡眠模式下完全關閉模塊。

另一個有趣的功能是檢索電池電壓。經過一些調查和測試的一些內部功能ESP32沒有工作。所以我可能會添加一個分壓器并將其連接到模擬輸入并直接讀取電壓。
