這個復古電路和電源測試儀的想法來自我需要一個簡單，安全，時尚的工具來測試和控制工作臺上的線路供電設備。商業解決方案要么太笨重，太昂貴，要么缺乏我喜歡的觸覺和模擬魅力。所以我決定自己造一個。

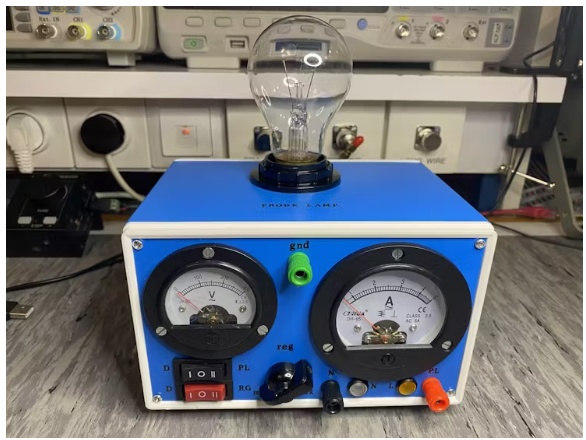

這個測試儀的核心是一個老式的燈絲燈泡，它不僅是對老式技術的致敬，而且是一個聰明而有效的電流限制器。如果連接的設備出現故障或短路，燈泡會限制電流并立即亮起，而不會跳閘或損壞組件。這是一個久經考驗的技巧，現在巧妙地成為了一個永久的工具。

我想要完全可見和控制，所以我添加了模擬電壓表和電流表，提供測試負載的實時反饋。一個旋轉調節器允許我逐漸提高電壓，幾個開關讓我切換模式和輸出干凈。

項目盒子是定制設計的，用手動u型鋸弓手工切割，但我也準備了DXF文件，我小心地安排了前后面板的功能和經典美學。在內部，所有的線路都牢固連接和整齊布線，并考慮到安全操作的隔離。

這個工具很快成為我的必備工具，我很高興能與社區分享它。無論你是在修理老式設備，還是只是想用更安全的方式在主電源上測試項目，這款復古電路和電源測試儀都是你工作空間中有趣而有用的補充。

安全第一

在進行此項目之前，請記住您正在處理市電電壓(230V)。始終采取適當?shù)念A(yù)防措施：

?上電前仔細檢查接線。

?連接電源時切勿觸摸內部元件。

?使用絕緣工具，佩戴安全眼鏡。

?先用萬用表測試一下你的連接——不要以為什么都是安全的。

?如果你不確定主接線，請咨詢有經驗的人。

這個項目的設計是盡可能的安全，特別是與限流燈泡，但安全仍然從你開始!

建筑指令

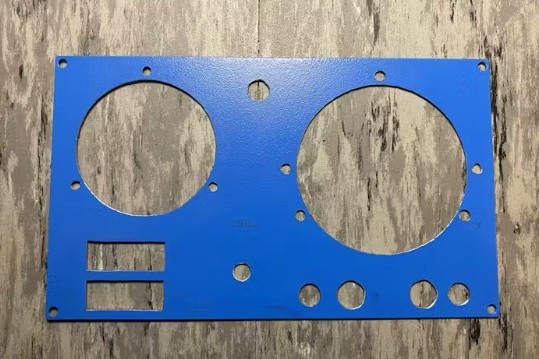

1. 前后面板準備

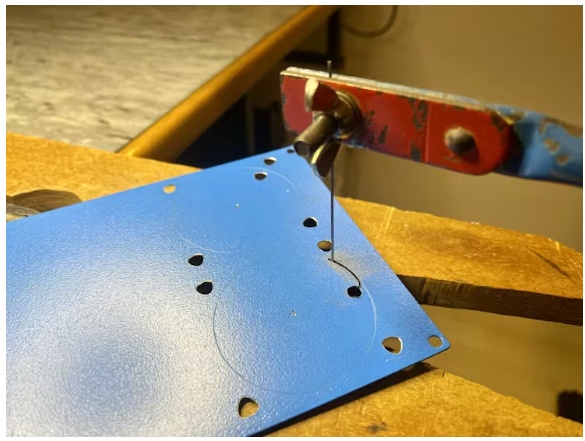

我用u型鋸、卡尺和指南針手動切割開口，制作了我的原型——有點老派，但很有價值。如果您喜歡精度，我還包括可以與激光切割機或CNC機器一起使用的DXF文件。

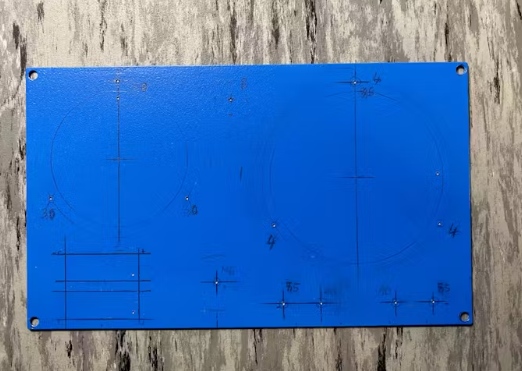

?仔細標記前后板上的所有孔位置。

?使用鉆頭和鋸子切割出儀表、開關、插座和連接器的孔。

?用銼刀清理邊緣，使之合適。

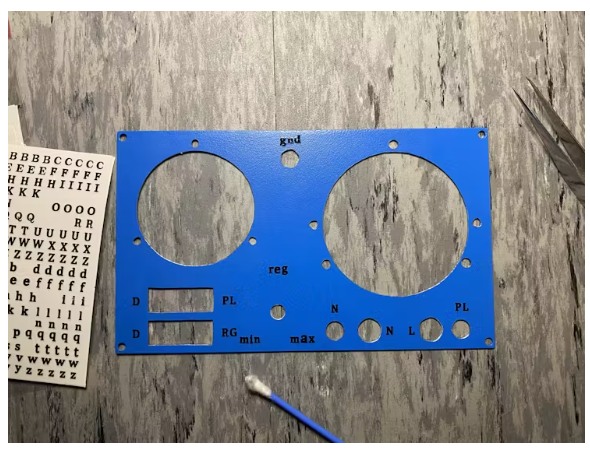

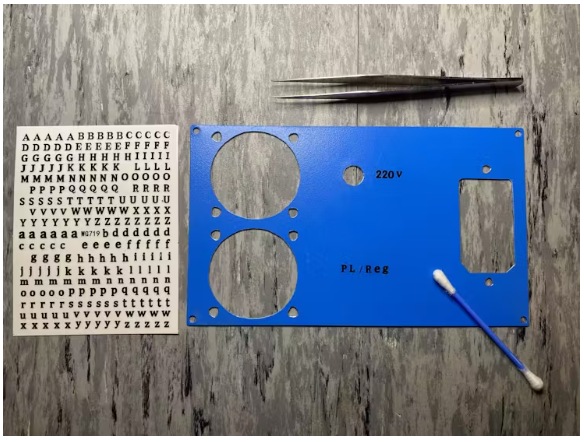

?使用不干膠字體(如指甲藝術字體)或類似的方法粘貼標簽。

?背面也有。

2. 安裝組件

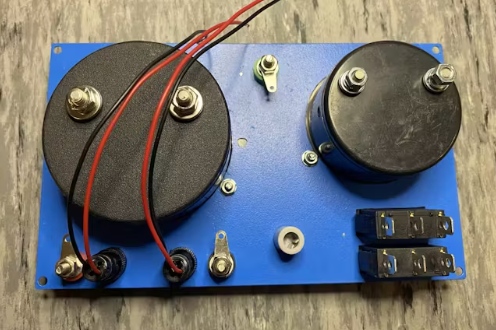

首先安裝所有面板安裝組件：

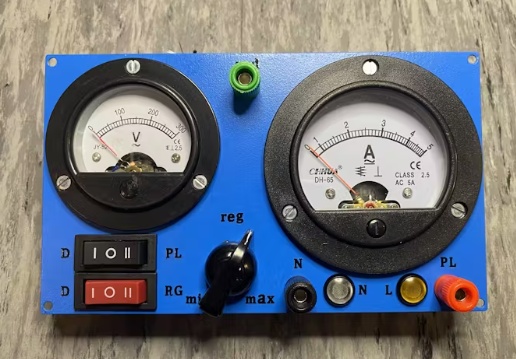

前面板:

?模擬電壓表和電流表

?旋轉調壓旋鈕

?功能開關(D / PL / RG)

?輸出端子(GND、N、PL)

?霓虹燈

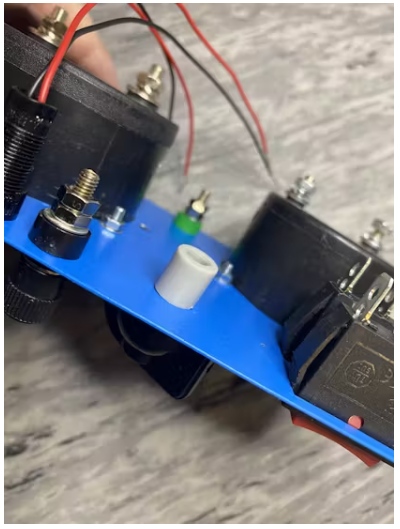

?注意在調節器和雞頭旋鈕之間使用塑料電位器延伸軸。應該連接兩個擴展以達到所需的長度。

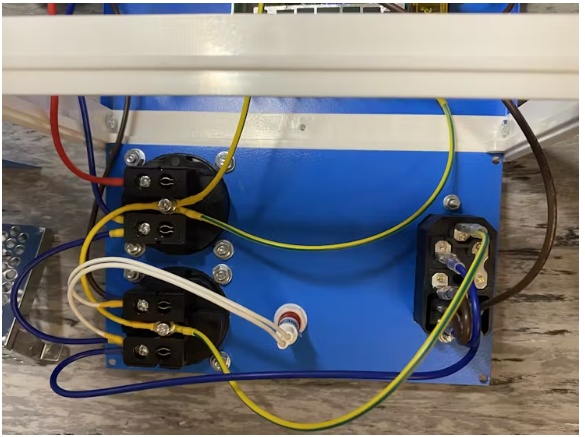

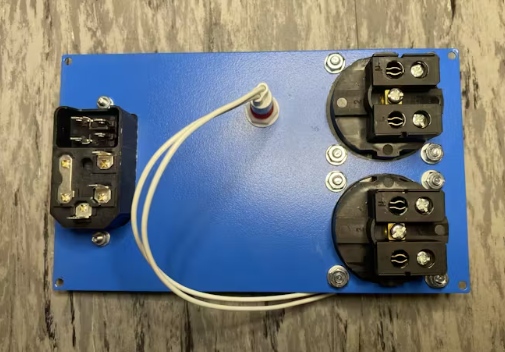

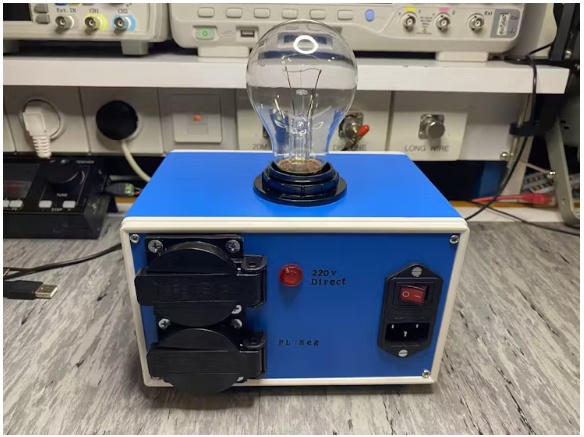

后板:

?220V交流進風口，帶保險絲和電源開關

?電源插座(帶保護蓋)

?電源指示燈

用螺絲和墊圈把所有的東西都固定好。

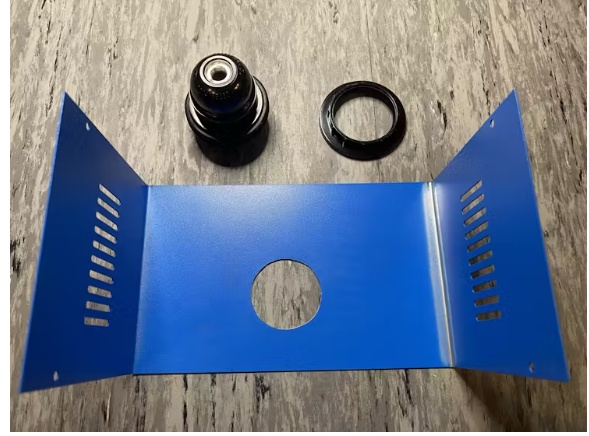

封面及底座：

?燈座(限流)

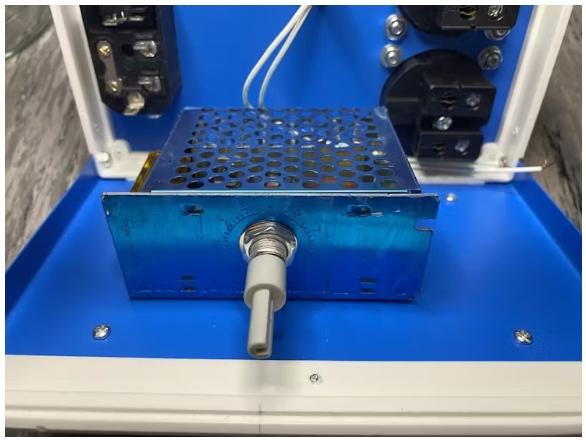

?可控硅穩壓器-見附件的DXF文件的尺寸。

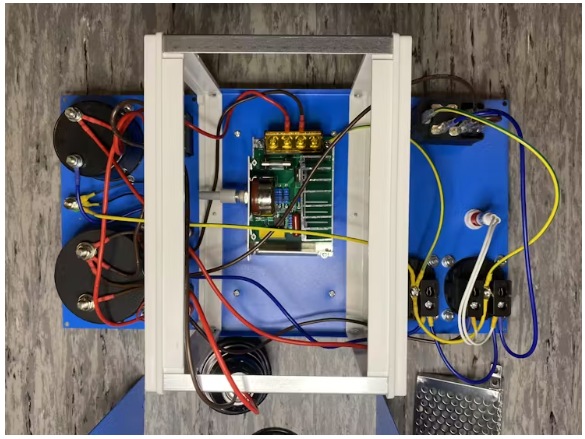

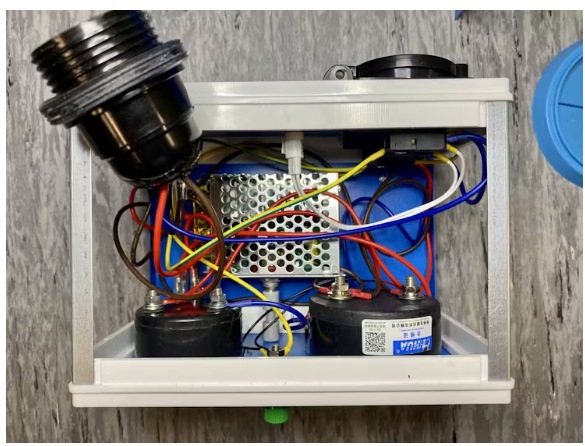

3. 內部布線

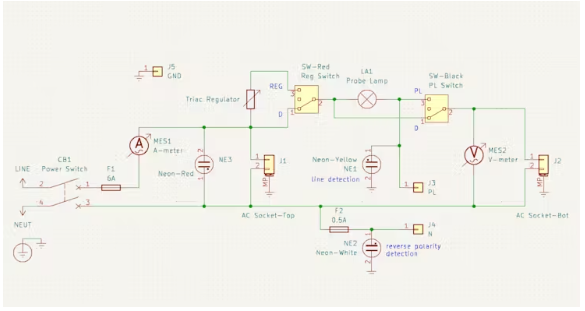

參考原理圖(也附在項目文件中)連接系統：

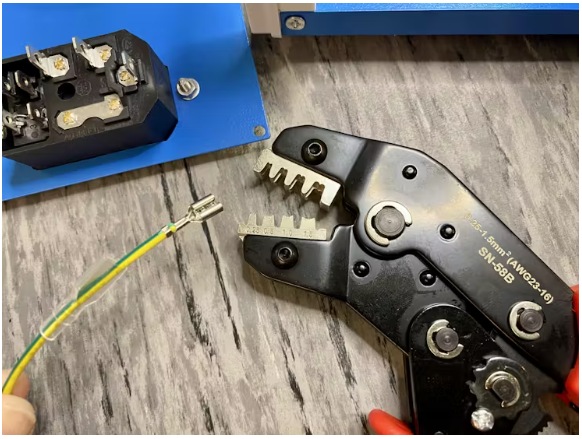

?盡可能使用彩色編碼的電線和壓接端子，以保持其整潔和安全。

?電源輸入連接到開關和保險絲，然后分支到電壓調節器和燈泡電路。

?燈泡與負載串聯布線，起到限流器的作用。

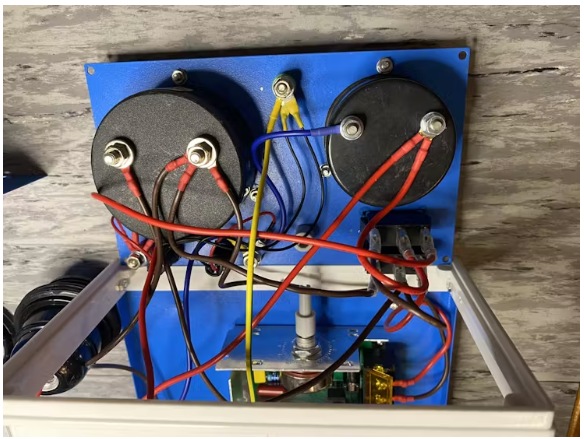

?連接儀表以測量負載的電壓和電流。

?旋轉調節器控制輸出功率(在負載插座前接線)。

?可選地，使用夾子或拉鏈固定所有電線，以防止移動。

提示：在連接真正的設備之前，總是用虛擬負載(如燈泡或電阻)測試你的調節器電路。

4. 總裝

?再次檢查所有接線并擰緊螺絲。

?安裝內部框架并連接前后面板。

?首先在沒有負載的情況下上電，檢查所有儀表、開關和燈泡限制器。

?使用已知負載(如臺燈或小風扇)測試每個功能。

?測試和使用復古電路和電源測試儀

一旦您的復古電源測試儀組裝和上電，遵循以下步驟，以確保正確操作和安全使用：

1. 首次上電檢查

?在沒有負載連接的情況下，打開設備。

?確認電源指示燈(后面板上)已亮起。

?當設置為D + Ddirect模式(取決于您的電源)時，確保模擬電壓表顯示在230V左右。

?電流表讀數應為零(無電流)。

2. 檢查極性指示

前面板包括兩個霓虹燈，在輸出端通過Line (L)和Neutral (N)連接。

當驅動:

?與Line相連的燈應該亮起。

?中性的燈應該保持關閉狀態。

?如果兩個燈顛倒，你的交流插頭接錯極性。只需翻轉墻壁插座中的插頭，以確保相位(線)在正確的一側。

?這一點很重要，因為白熾燈泡電流限制器放置在線路路徑上。確保適當?shù)臉O性保證所有負載通過燈泡在限流模式下受到保護。

3. 模式選擇提示

使用模式選擇開關來選擇連接負載的供電方式：

?PL(探針燈)：負載通過串聯的燈泡供電。100W的白熾燈泡作為電流限制器。如果連接的設備出現故障或短路，燈泡會限制電流并亮起，立即發出警報，而不會跳閘或損壞組件。

?RG(穩壓器)：可控硅穩壓器控制電壓輸出。最適合測試電機或電壓敏感負載。

?PL + RG：結合了電流限制和調節-對于未知負載的謹慎升壓測試非常有用。

?直接(D)：滿230V繞過燈泡和調節器-只有在確認負載安全后才使用此模式。

4. 負載下測試設備

?將設備插入主測試插座(標記為可選擇模式的那個)。

?在PL模式下開始檢查短褲。如果燈泡發出微弱的光或根本不發光，則該設備可能是安全的。

?如果需要，切換到PL + RG，慢慢打開調節器。

?觀察電流表和電壓表，監測輸送到設備的電流和電壓。

?只有在確定設備運行正常后才切換到“直接”模式。
