2025年1月初，在參加這次比賽之前，我正在看有關南加州野火的新聞。當時，數十萬人被疏散?？吹饺藗兊姆课莺拓?cái)產被燒毀，而他們卻站在一旁，無助地看著，這是毀滅性的。消防隊員已經筋疲力盡，日以繼夜地工作，但大火仍在蔓延，吞噬了它所能到達的每一寸土地。

在想要在消防行業有所作為的強烈愿望的驅使下，我開始研究野外消防是如何工作的。令我驚訝的是，我了解到，由于長途徒步旅行和崎嶇的地形，大多數消防員只能使用手動工具。推土機和鏈鋸等重型設備在這些條件下使用有限。這大大減緩了火線的建設，而且依賴空中支援可能要花費數千到數百萬美元。據估計，運營一架747超級油輪每天的成本高達25萬美元!

出于一種緊迫感，我開始考慮設計一種自動地面漫游車，它可以直接幫助消防員，提高他們的態勢感知能力。最終，盡管這是一項困難而復雜的挑戰，但開發一種能夠自主構建防火線的系統可以顯著降低消防員的生命風險。

1. 研究與開發(R&D)

2024年，美國面臨6萬多場野火，燒毀了800多萬英畝土地。美國國家航空航天局的數據顯示，燒焦的地區逐年攀升。由于工作人員人手不足，我開始問自己一個簡單的問題：一個小型的便攜式機器人能減輕他們的工作量，讓他們更安全嗎?

當我深入研究野火戰術時，一種方法不斷涌現——建立一條火線。消防員剝?nèi)ブ脖?，使火焰耗盡燃料，停止蔓延。它是有效的，但它需要重型機械或累人的手工工具。

這引發了一個想法。如果一個自主機器人可以卷到火場邊緣，發現熱點，并雕刻出一個迷你火線，甚至可以自己撲滅小火焰，那會怎么樣?

在閱讀農民如何在土壤中挖洞的過程中，我意識到同樣的挖掘技巧可以幫助機器人挖出一條狹窄的防火溝，而且只要幾個噴嘴，甚至可以沿著這條路噴灑水或阻燃劑。

2. 認識一下《衛報》

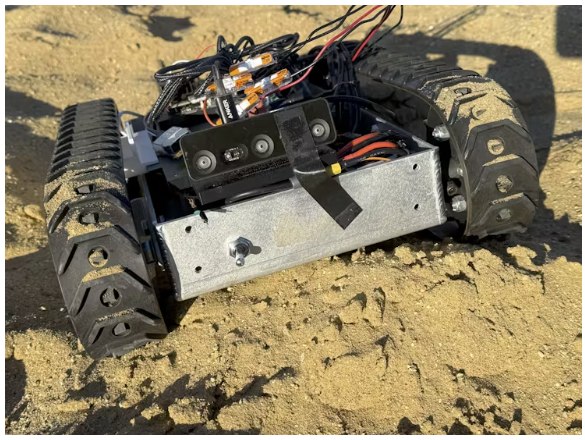

“守護者”是我的自動地面漫游車，專為野外工作人員設計。即使在這個早期的原型中，它也可以：

?自動駕駛到GPS航路點，

?用機載視覺發現一個火源或熱點，然后

?解決火災有兩種方法：一種是劃出一條細細的火線，另一種是用內置的水泵撲滅小的火苗。

探測器的核心是粒子硼404X。多虧了它的5G調制解調器，我可以在手機網絡覆蓋的任何地方查看機器人。粒子云儀表板可以讓我在一個地方觀看遙測、發送命令和推送無線固件更新。

更好的是，硼的GPIO引腳和片上微控制器讓我可以直接控制馬達、傳感器和泵——不需要額外的電子設備堆棧。

說得夠多了，讓我們深入研究一下構建過程。

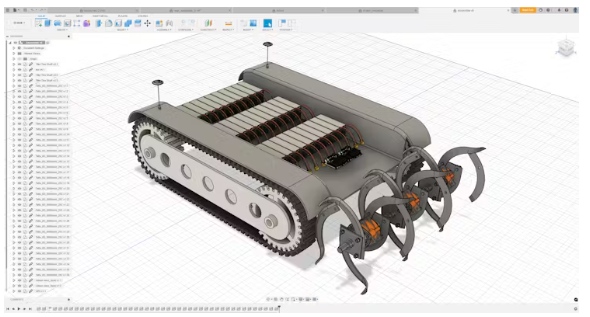

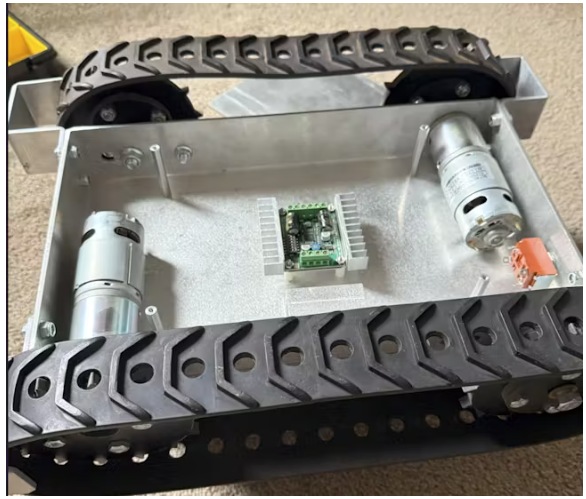

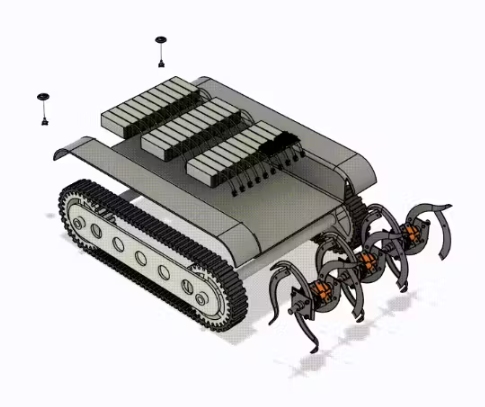

我最初計劃從頭開始3d打印整個履帶式底盤。后來，一位朋友給了我一套他不再需要的備用曲目，于是我抓住了它，節省了幾周的工作。動力傳動系統安裝完畢后，我所要設計的就是一個堅固的3d打印平臺，電子設備和車載電腦可以整齊地固定在上面。(如果你感興趣的話，我之前發現了一些3D打印的：3D打印機器人坦克底盤，GrabCAD的3D打印坦克底盤)

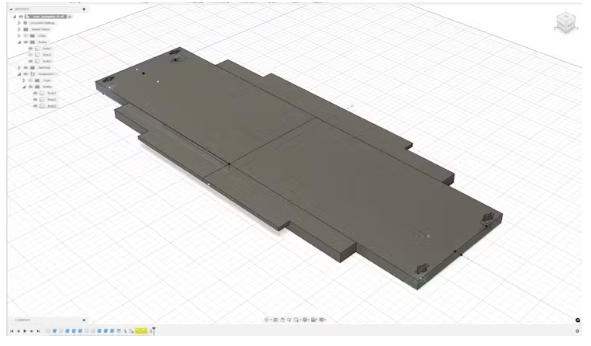

然后我可以使用PCBWay或其他打印服務來做平臺的3D打印，以容納我的傳感器和電子設備。

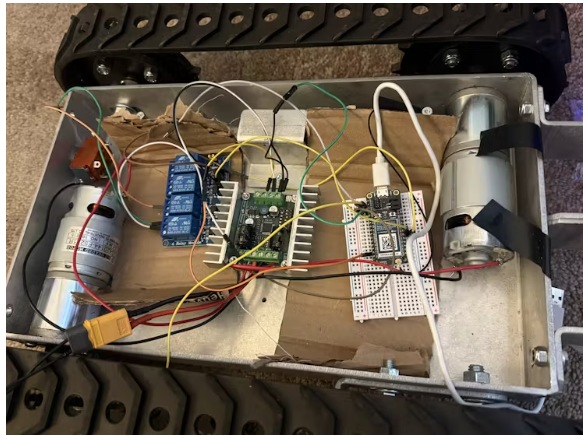

底盤準備好了，我跳到有趣的部分，使一切都與粒子硼404X移動。我首先拿了一個舊的Arduino來快速測試每個電機、伺服和水泵;眨眼和旋轉幾下后，我知道線路是可靠的。從那里，將草圖移植到硼幾乎是一個復制和粘貼的工作-編碼風格非常接近Arduino的IDE，轉換需要幾分鐘。

以下是總體流程：

?杰森·奧林——“大腦”。它處理來自攝像頭、GPS和IMU的數據，找出下一步行動，并將這些命令傳遞給下游。

?粒子硼404X——“手和腳”。它接受Orin的指令，驅動馬達，控制伺服系統，啟動水泵。

?5G鏈路——反向通道。當硼忙于運行硬件時，它也通過5g LTE與粒子云保持聯系，所以我可以在任何地方通過手機服務推動機器人或更新其固件。

簡而言之：奧林認為，硼在行動，而云讓我們保持聯系。

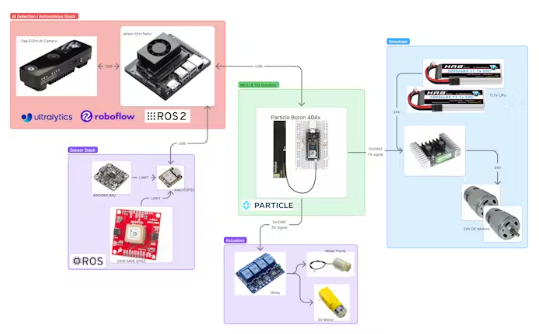

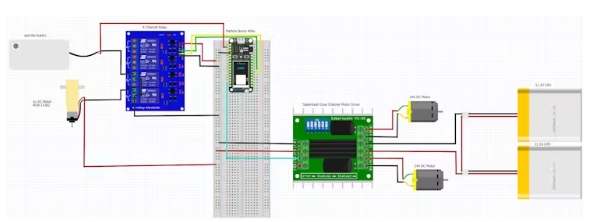

下面是它的簡要介紹和接線圖：

兩個11.1V的LiPo電池為驅動履帶車輪的電機控制器供電。該系統還提供5V電源，為4通道繼電器、水泵和伺服供電，因?yàn)榕鹬惶峁?.3V電源。硼通過TX引腳發送TTL信號到電機控制器來調節車輪的速度和方向。它還通過數字引腳(高或低)發送數字信號來控制操作水泵和伺服的繼電器通道。

2.1使用粒子控制臺設置云解決方案

硼控制臺是提供的網絡平臺，以監測您的粒子設備。

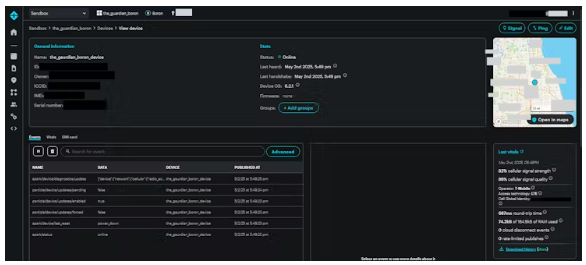

登錄后，您必須設置鏈接您的產品，在我的情況下，硼404x，然后您將獲得一個產品ID鏈接到Visual Studio代碼。以下是登錄后的界面片段，您將看到設備的“健康”和連接情況。它甚至為你提供地理位置。

您還可以執行無線代碼更新，以及觸發專用函數。這里我創建了兩個函數Command Movement和Send Waypoint，當被調用時，它將發送命令邏輯給Guardian上的硼來執行任務。

通過智能手機控制臺指揮守護者的現場演示

除此之外，控制臺還內置了其他一些指標，如手機數據使用量(每月100 mb免費!)、電池壽命等等。它還帶有webhook集成，我非常興奮將來能在其他項目中使用它。

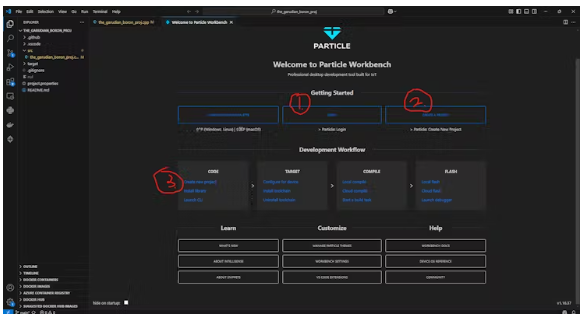

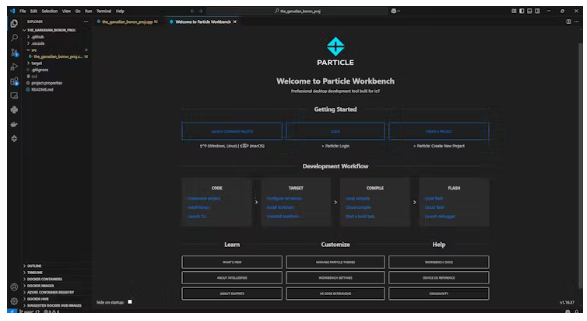

使用Visual Studio Code中的現有擴展，我們可以快速設置設備并開始在此頁面內開發：

以下是要遵循的一般順序：

登錄并設置設備后，您將將本地項目設備名稱鏈接到控制臺上的相同設備名稱，然后您可以創建項目，該項目將為您提供與Arduino平臺相同的所需庫。(更多安裝說明：Manual setup， Getting Started)

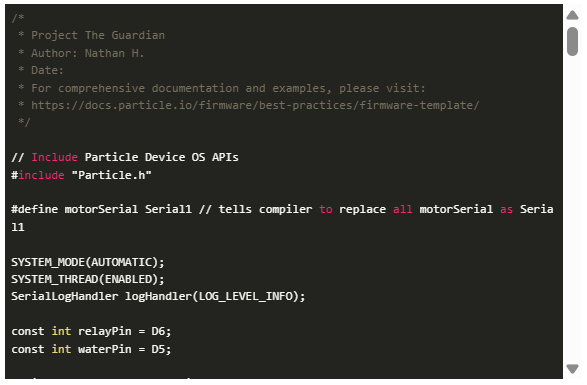

代碼總結:

?云鉤子。兩個粒子函數——用于快速操縱桿式命令的manualmove()和用于緯度/經度的sendWaypoint()——可以讓你從粒子控制臺或杰森的高級規劃器中戳機器人。

?路標的傳遞。當一個新的航路點到達時，硼會通過它的USB串口向杰森噴射一個很小的JSON數據包(^{…}$)。這使得高性能計算機負責全球?qū)Ш健?

?電機控制。Jetson然后回復單字符驅動代碼(如b / l / s)，硼的autoMove()將其轉換為serial1 (Sabertooth電機驅動器的封裝串行接口)上的一字節速度命令，因此不需要在微型上進行PWM時序。

?挖掘和噴灑。一對GPIO線翻轉一個用于挖掘電機的繼電器和另一個用于水泵的繼電器;輔助函數(shouldDig(), shouldWater())切換它們并強制30秒的安全超時。

?心跳故障保險。如果硼在半秒內沒有聽到驅動角色的聲音，或者在30秒內沒有聽到挖/噴刷新，它就會把所有東西都降到安全的停止?fàn)顟B(tài)。

到目前為止，你應該已經能夠通過粒子控制臺指揮機器人!!

2.2編程杰森·奧林

現在我們已經介紹了硼，我們的二號人物，讓我們介紹我們的一號人物：杰森奧林Nano。這個主要的大腦控制著整個機器人，從感知到導航。從今年開始，Orin (Super) Developer Kit的性能升級了一倍，而價格卻降到了原來的一半。

?Jetson Orin上有三個節點在運行

?攝像頭(Oak-D Pro W)，通過ROS 2中間件發送RGB圖像，用于火災探測

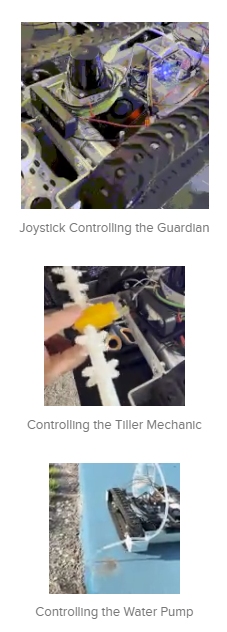

?操縱桿控制器，接收操縱桿輸入，用于手動駕駛守護者和控制水泵，傾斜伺服器

?Guardian導航節點，接收來自GNSS/IMU的傳感器數據，通過比較目標航路點來執行導航校正

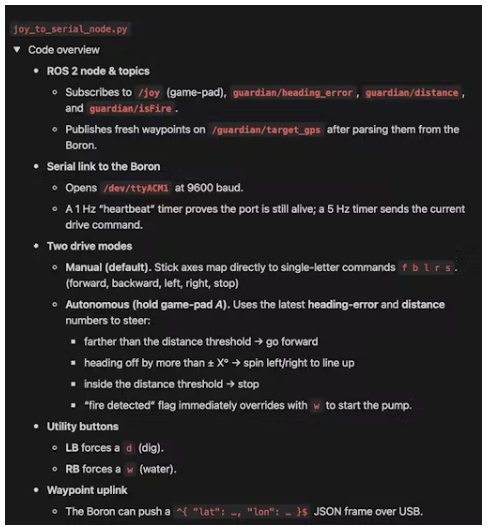

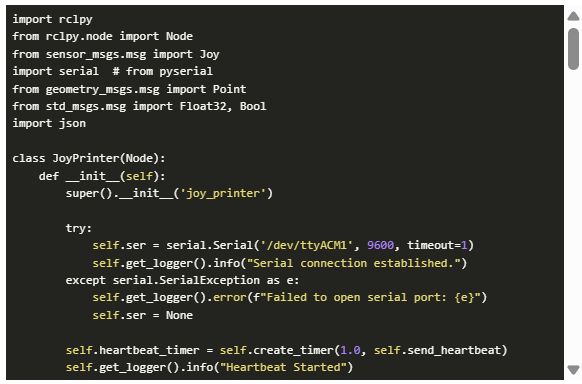

joy_to_serial_node.py

完整的代碼:

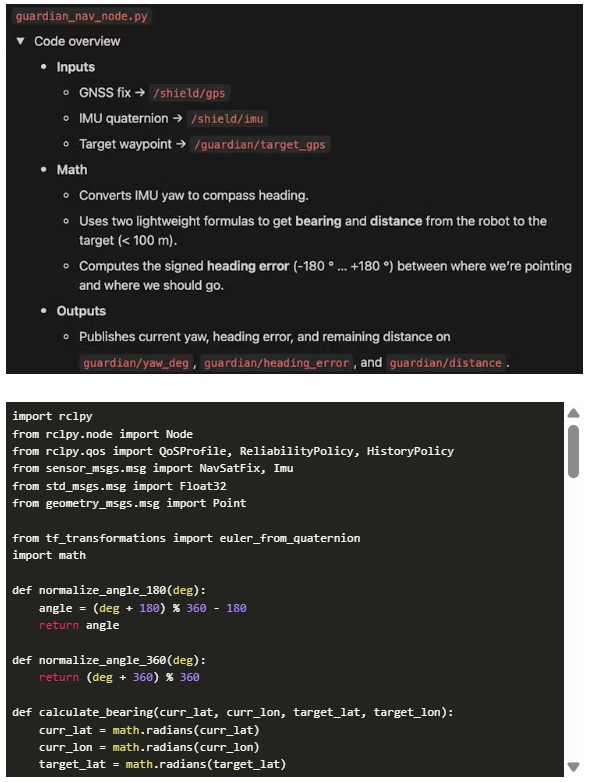

guardian_nav_node.py

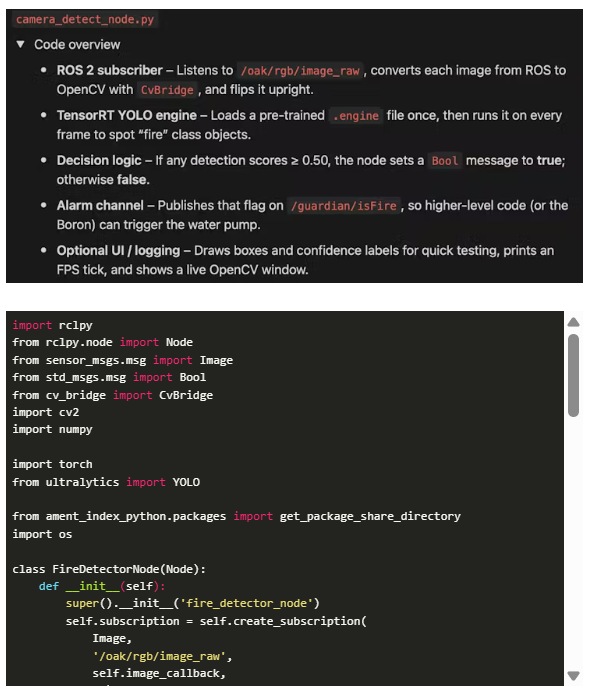

camera_detect_node.py

3. 讓它自治!

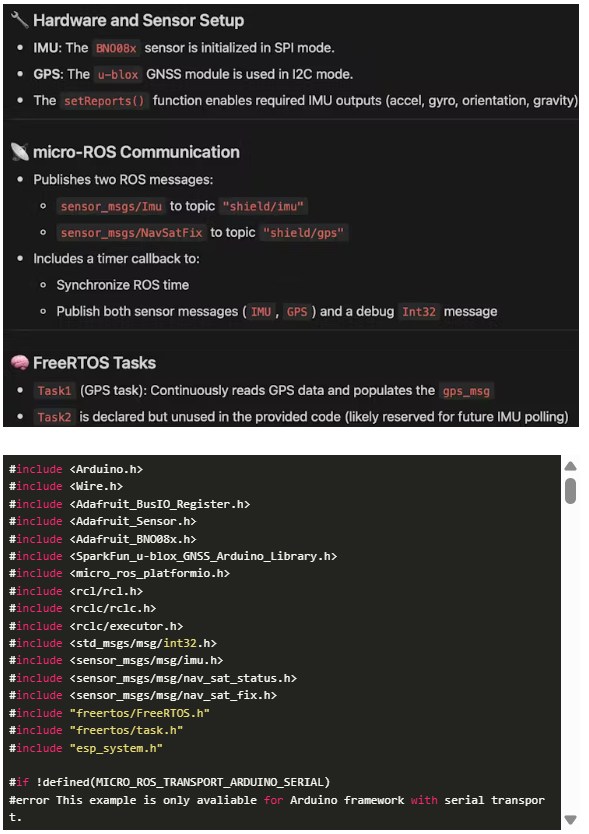

最初，我打算使用Arduino Giga板，因?yàn)樗呀?jīng)有可用的GPS和IMU庫進行開發。但是，由于我無法獲得一個，所以我使用了我自己的ESP32并對其進行了修改。

簡而言之，它通過ESP32將實時GNSS和IMU數據發送到我們的主大腦(Jetson Orin Nano)，我們將利用它來告訴機器人如何到達指定的航路點。

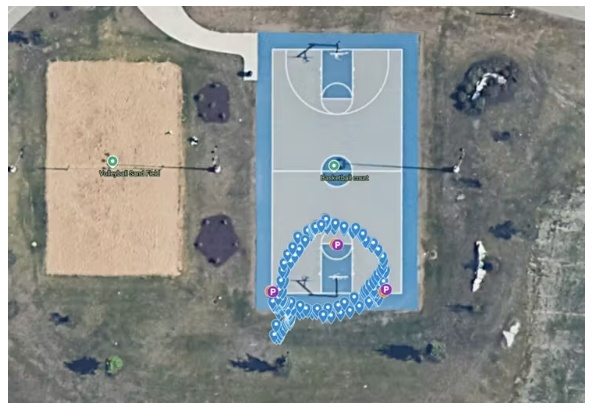

3.1航路點任務

為了讓機器人明白從當前位置到下一個航路點要走到哪里。它需要知道它目前的位置(當前的緯度和經度)，以及機器人在地球上的方向(方位角)。

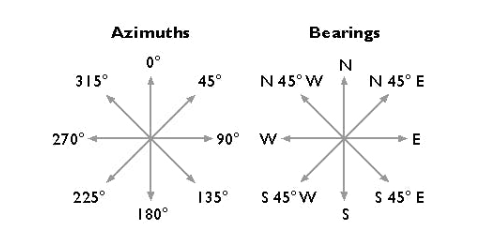

(方位角是一個更具體的絕對方向，而方位可以相對于一個點或一條線)

通過這些測量從GPS/IMU傳感器。我們只要在守護者的當前位置和航路點的位置之間畫一條假想的線。這條線與守護者當前的標題相比較，告訴我們我們需要轉向多少才能面對航點，然后我們只需命令它向前移動，直到我們到達航點位置(當守護者的經緯度=航點的經緯度)。

您可以從前面發布的guardian_nav_node.py中引用確切的代碼。

3.2訓練AI探測火災

我最初認為我可以利用北歐nrf9151-DK并運行邊緣脈沖進行視覺分類(檢測邊緣設備上的火)，但經過進一步研究，似乎邊緣脈沖是通過云運行的，我找不到關于如何實現它的進一步信息。由于時間有限，我決定在Jetson Orin上運行。

通過Jetson Orin上的YOLO11進行目標檢測

利用人工智能的目標是識別煙霧和火災等危險。值得慶幸的是，YOLO和RoboFlow社區已經擁有數千個數據集，我們可以訓練我們的人工智能模型來識別和部署。

YOLO (You Only Look Once)是一系列以速度和準確性著稱的目標檢測模型。它們是單鏡頭探測器，這意味著它們一次處理整個圖像來識別和定位物體。YOLO使用卷積神經網絡(CNN)對對象邊界框和類概率進行預測。

Roboflow是一個可視化人工智能工具平臺，它簡化了模型部署并增強了特定用例的性能。我們將利用社區標記的可用數據集。

該數據集由帶有火焰和煙霧的圖像組成，并為訓練目的進行了標記。

然后，我們將轉到數據集并選擇下載數據集。

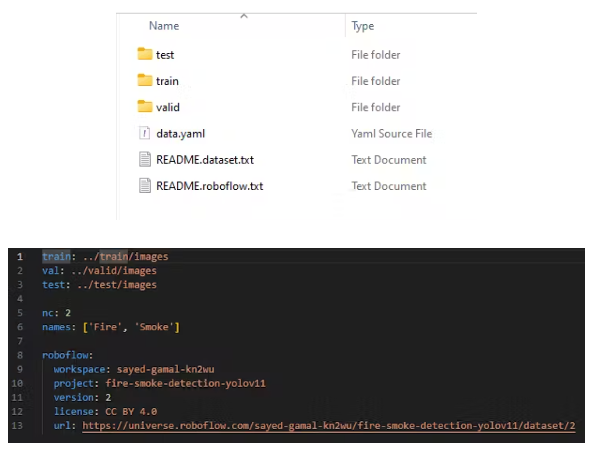

解壓縮數據集，您應該看到數據。Yaml和其他testtrainvliad文件夾

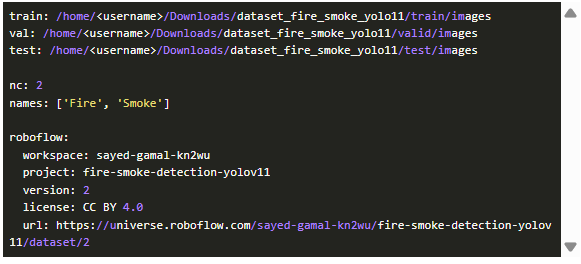

配置數據Yaml有前3行來硬編碼全局路徑。(您可以通過在該文件夾的終端上運行pwd來找到全局路徑)

到：

然后我們將通過YoLo 11開始訓練

對于我來說，我在速度和準確性之間找到了一些平衡：

4.1遷移到nRF9151-DK

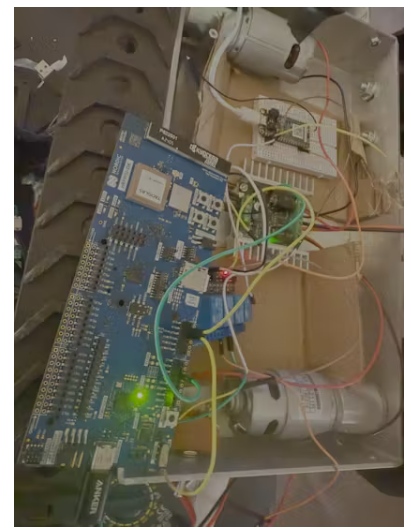

北歐的nRF9151-DK與硼404x相比是一個超級升級。它還包括一個機載GNSS，以及大量的GPIO和核心訪問，使其強大而強大，適用于各種應用。然而，設置它是相當具有挑戰性的。

4.2粒子硼404x與北歐nRF9151-DK

當比較兩種硬件時，硼很容易設置和已經可用的arduino風格的開發。粒子控制臺非常適合在任何我喜歡的地方監控設備，所以我總是知道守護者在哪里!

另一方面，nRF9151-DK在開發方面具有挑戰性，而且現成的功能也少得多，但如果時間允許，它絕對是非常強大的。

本文編譯自hackster.io
