現代住宅在節約能源方面做得很好——不幸的是，它們也擅長于捕獲污染。美國環境保護署的測量顯示，室內揮發性有機化合物(VOC)的濃度“一直比室外高10倍”，甚至在你開始做飯或打掃衛生之前。美國環保署對HOME-Chem項目的實地研究發現，一個煎鍋就能將揮發性有機化合物和顆粒物的峰值提高到與嚴重污染的大城市相媲美的水平。我想要一個口袋大小的監視器，可以立即顯示這些峰值，而不需要將數據傳輸?shù)饺魏卧?。這款售價25歐元的ESP32-S3節點配有機載彩屏，自帶Wi-Fi熱點和自動刷新HTTP頁面——你需要的一切都能讓你實時“看到”周?chē)目諝狻?

為什么這個小盒子可以信任

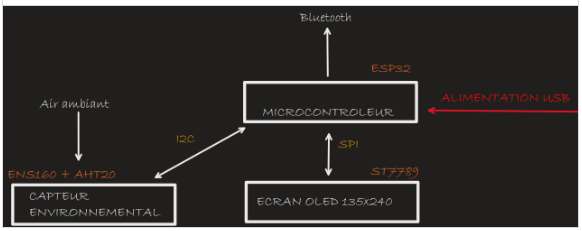

核心傳感器是ScioSense的ENS160，這是一種四元素MOX芯片，可輸出TVOC，等效二氧化碳和符合德國UBA標準的五級AQI。它的典型反應(t?0)在加熱后不到一分鐘，數據表建議偶爾進行軟件重置以限制基線漂移——我的固件每五分鐘就會這樣做一次。ScioSense溫濕度來自AHT20，精確到±0.3°C和±2% RH;這些值直接反饋到ENS160進行片上補償。LILYGO T-Display S3在一個PCB上提供ESP32-S3, 8 MB PSRAM和1.9″ST7789 TFT，使構建真正緊湊。

固件如何工作

在啟動時，微控制器解碼一個存在于flash中的PNG圖像，用Larry Bank的PNGdec庫逐行流式傳輸——不需要SD卡。然后，它啟動一個名為esp8266_measure的軟ap，將IP固定為192.168.4.22，并啟動一個arduino風格的WebServer。循環每秒讀取AHT20，將數據推入ENS160，并刷新TFT儀表板和瀏覽器頁面。漸變和文本是用TFT_eSPI繪制的，這是一個針對ESP32硬件進行了大量?jī)?yōu)化的圖形庫。

真實世界的測試結果

在一次常規的炒菜過程中，監測儀在不到30秒的時間內從平靜的30 ppb跳到超過400 ppb的TVOC，將AQI條從綠色變成了純橙色。打開一扇窗戶，在大約12分鐘內將指數拉回到100以下，這與同行評議的通風研究中報告的廚房揮發性有機化合物的衰減曲線完全一致。在構建視頻中出現了一個更戲劇性的演示：我拿著一杯用紙板密封的丙酮，距離傳感器幾厘米。當蓋子被掀開的那一刻，ENS160立即將空氣質量指數定為5——“嚴重污染”。當你注意到丙酮在25°C時的蒸汽壓約為30千帕?xí)r，這并不奇怪，這意味著它填滿一個房間的速度比你退后一步的速度還快。TFT上的條會突然變成紅色，而任何連接到熱點的手機都會看到同樣的尖峰。

夜間的讀數則說明了另一個問題：在門關閉且沒有活動的情況下，機組的eCO?濃度穩定在450ppm左右，這一值通常被認為是占用空間中基線通風充足的標志。

外殼

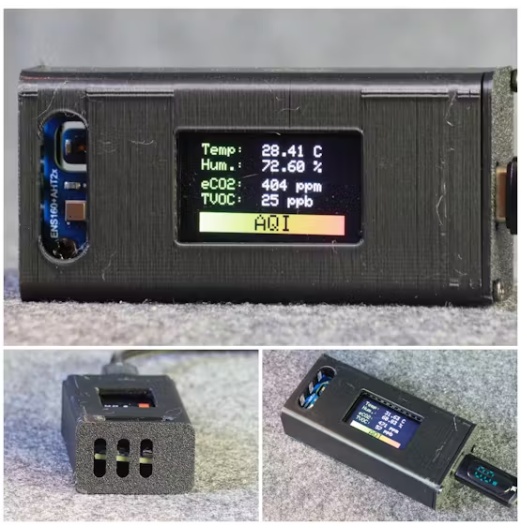

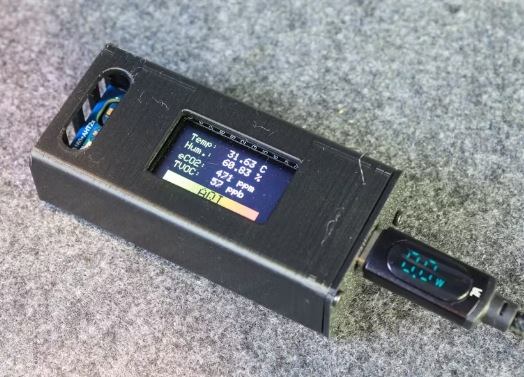

為了確保空氣質量監測儀的耐用性和便攜性，我們?cè)O(shè)計了一個定制的外殼。該設計可容納ESP32-S3板，ENS160氣體傳感器和AHT20溫濕度傳感器，為每個組件提供精確的切割。外殼是使用PLA材料3D打印的。這種保護外殼不僅可以保護內部電子設備，還可以增強設備的美學吸引力，使其適合桌面和便攜式應用程序。

接下來是什么

因?yàn)镋SP32-S3上已經安裝了所有設備，所以添加MQTT并為家庭助手提供數據，或者在掃描之間將電路板置于調制解調器睡眠狀態以延長電池壽命，pressif的電源管理文檔顯示，當Wi-Fi在爆發之間小睡時，電流會下降一個數量級。鋰離子電池和TP4056充電器將使節點真正不需要電纜，ENS160的原始電阻模式為設備上的機器學習打開了大門，它可以?xún)H僅從氣體特征中識別“烹飪”、“清潔”或“噴霧罐”。

了解你呼吸的空氣不需要實驗室工作臺或云訂閱。只需要幾個速賣通的零件、20歐元和一個晚上的焊接，這個小熱點就能讓你看到室內污染的爆發——更重要的是，在你打開窗戶的那一刻，它就消失了。
