介紹
本文檔概述了將RAK12039傳感器(基于盛思rion的SCD30傳感器，專門用于測量CO?、溫度和濕度)集成到基于WisBlock技術和LoRaWAN的現有物聯網系統中的完整過程。這種集成通過提供有關空氣質量和二氧化碳平衡的關鍵信息擴展了系統的功能，這對水培栽培的環境控制至關重要。
組件使用
?RAK12039：用于二氧化碳，溫度和濕度的環境傳感器(基于SCD30)。
?RAK1906：環境傳感器(溫度，相對濕度，大氣壓力和室內空氣質量)。
?RAK11300：中央WisBlock模塊與RP2040微控制器和LoRa連接。
?RAK19007-O: WisBlock基板，允許傳感器和模塊的模塊化連接。
?TTN平臺：用于數據管理和可視化的公共LoRaWAN網絡。

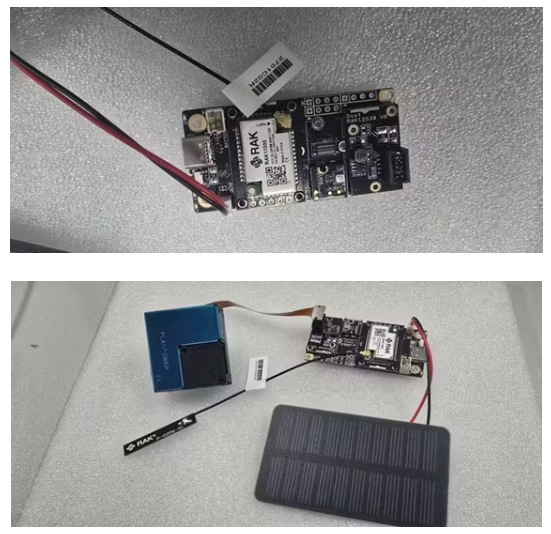

傳感器組裝與連接

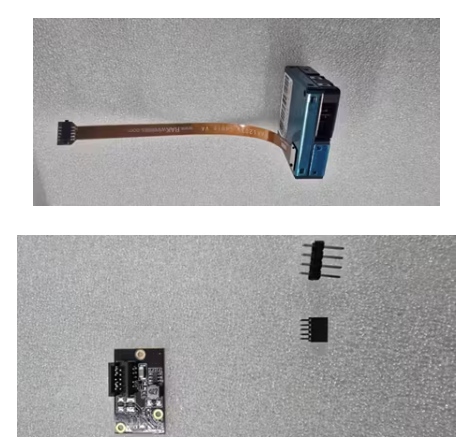

?連接RAK12039：
?將RAK12039模塊插入其中一個可用的I2C端口(如果槽位A已被占用，最好插入槽位B)。
?使用隨附螺釘固定傳感器。
?連接RAK1906：
?將RAK1906插入另一個可用的I2C端口(如果有槽位A)。
?兩個傳感器都可以共享I2C總線而沒有沖突，因?yàn)樗鼈兊牡刂凡煌?RAK12039的0x61和RAK1906的0x76)。
?驗證:
?系統上電時，請確保RAK11300指示燈閃爍。
?在IDE中打開串行監視器以驗證兩個傳感器是否被正確識別。

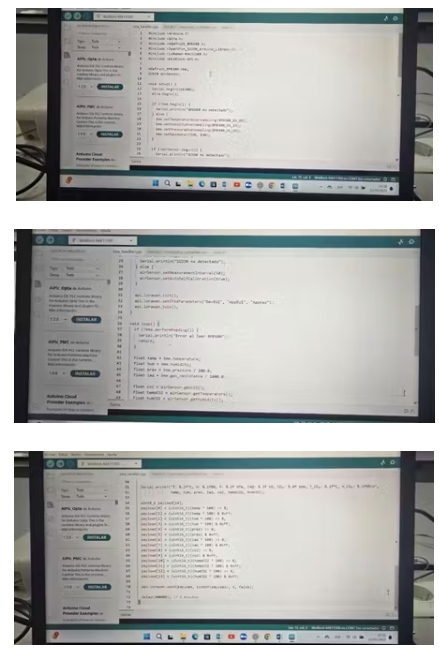

Arduino IDE設置
?先決條件:
?安裝Arduino IDE。
?添加RAKWireless包URL
?安裝以下庫：
?Adafruit BME680
?SparkFun SCD30 Arduino庫
?WisBlock-API
?LoRaWan-RAK11300
?單板和端口配置：
?選擇WisBlock RAK11300單板。
?通過USB Type-C連接節點，并選擇正確的端口。
結論
將RAK12039傳感器集成到系統中，可以實時監測二氧化碳水平，補充RAK1906提供的環境數據。這種整合對于改善水培栽培系統的環境控制、優化光合作用和通風以及與可持續發展目標(可持續發展目標2、7、9和13)保持一致至關重要。由此產生的系統是可擴展的，準確的，能源自給自足-理想的教育，農業，或?qū)嶒?yàn)設置。
代碼
#include
#include
#include
// I2C address for BME680
Adafruit_BME680 bme; // Uses default I2C address 0x76
// RAK12039 Touch sensor on IO1
#define TOUCH_SENSOR_PIN WB_IO1
void setup() {
Serial.begin(115200);
while (!Serial);
pinMode(TOUCH_SENSOR_PIN, INPUT);
Serial.println("Initializing RAK1906 (BME680)...");
if (!bme.begin()) {
Serial.println("Could not find a valid BME680 sensor, check wiring!");
while (1);
}
// Configure BME680 oversampling and filter settings
bme.setTemperatureOversampling(BME680_OS_8X);
bme.setHumidityOversampling(BME680_OS_2X);
bme.setPressureOversampling(BME680_OS_4X);
bme.setIIRFilterSize(BME680_FILTER_SIZE_3);
bme.setGasHeater(320, 150); // 320*C for 150 ms
}
void loop() {
// Read touch sensor
int touchValue = digitalRead(TOUCH_SENSOR_PIN);
Serial.print("Touch Sensor State: ");
Serial.println(touchValue == HIGH ? "TOUCHED" : "NOT TOUCHED");
// Trigger BME680 reading
if (!bme.performReading()) {
Serial.println("Failed to perform reading from BME680");
return;
}
Serial.print("Temperature = ");
Serial.print(bme.temperature);
Serial.println(" *C");
Serial.print("Humidity = ");
Serial.print(bme.humidity);
Serial.println(" %");
Serial.print("Pressure = ");
Serial.print(bme.pressure / 100.0);
Serial.println(" hPa");
Serial.print("Gas Resistance = ");
Serial.print(bme.gas_resistance / 1000.0);
Serial.println(" KOhms");
Serial.println("---------------------------");
delay(2000); // Delay between readings
}
本文編譯自hackster.io
