利用射頻能量為傳統電池充電，將可能是一個有前途的替代解決方案。射頻電磁波在人們的日常生活環境中無處不在，包括Wi-Fi、蜂窩網絡和各種通信系統。通過收集這些射頻源的能量，可以無縫地滿足智能手表、健康追蹤器和智能眼鏡等可穿戴設備的充電要求，從而再也無需頻繁充電或更換電池了！能量收集是一個利用周圍空中的能量為各種便攜式設備供電的過程。能量可以通過風、太陽、射頻等不同方式收集。近年來，射頻能量收集(RF-EH)系統大受歡迎，它為低功耗電子系統提供了一種可持續供電方式。

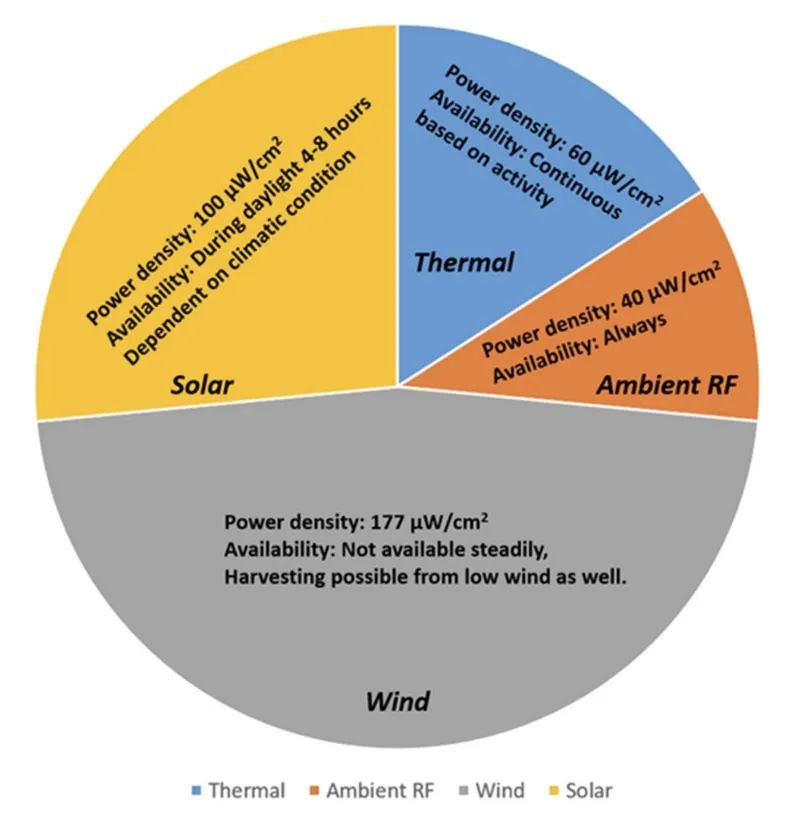

圖1：主流環境能源分布圖。(來源：IEEE)
射頻能量收集是一個捕捉射頻電磁波并將其轉換為可用電能的過程。需要利用專門的天線和整流器對射頻信號進行捕捉和整流，最后轉化為直流電源。該方案是為無線傳感器網絡、物聯網設備和其他低功耗電子設備供電的一種潛在解決方案。收集到的這類能量可用來為小型電子設備供電，或儲存在儲能系統中供日后使用。然而，射頻能量收集系統的工作范圍是有限的，要求需能設備與射頻源保持較近的距離。隨著設備與射頻源之間距離的增加，射頻能量收集的效率會大大降低。另一個挑戰是需要專門設計的天線來接收或傳送射頻信號。

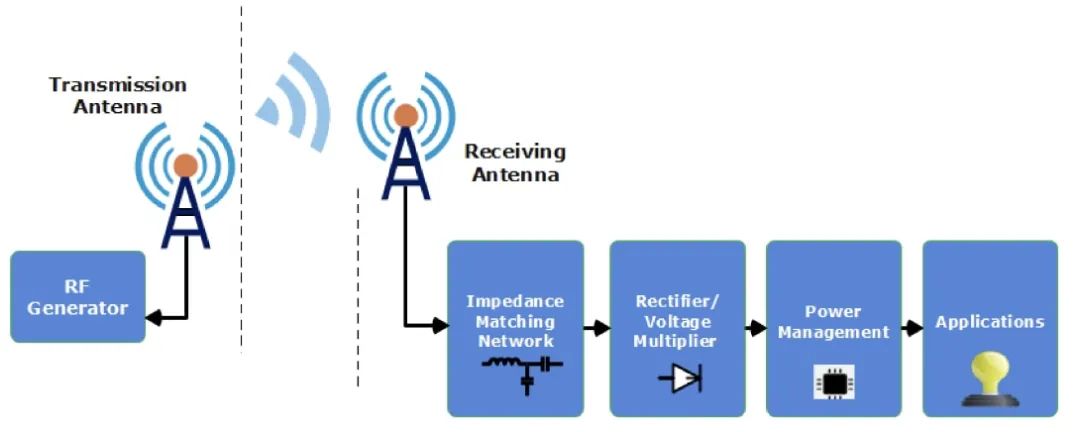

圖2：射頻能量收集系統的概念框圖。(來源：NIH)
部件
射頻能量收集系統包含了一個被稱為整流天線(或整流型天線)的核心部件。它是一種特殊裝置，由天線、射頻輸入濾波器、匹配網絡、整流電路和存儲裝置組成。射頻能量收集系統可以在能夠提供環境射頻能量的各種頻段內工作。這些頻段包括了長期演進(LTE)和數字電視(DTV)，其中LTE的工作頻率在750～800MHz之間，用于提供4G移動數據服務，而DTV的工作頻率在550～600MHz之間，用于廣播數字電視信號，可取代模擬傳輸，提供更高質量和多通道傳輸功能。該頻率清單中還包括GSM-900、GSM-1800和通用移動電信系統(UMTS)，其中GSM-900工作頻率為850～910MHz，GSM-1800移動通信用的是2G頻段，工作頻率范圍為1850～1900MHz。UMTS用的是2150～2200MHz頻段，提供3G移動服務，比如視頻通話、互聯網接入和多媒體信息等。這段頻譜還包括Wi-Fi和無線局域網(WLAN)網絡，這些網絡通常利用2.4～2.45GHz的頻率范圍進行無線互聯網連接。0.9～2GHz的頻譜則被分配給電視和無線廣播。WLAN工作在3.1～4.4GHz范圍內，也提供與Wi-Fi類似的無線網絡連接，只是頻段不同。
技術和優勢
射頻能量收集有多種不同的技術，包括：來自專用射頻源的射頻能量收集來自環境射頻源的射頻能量收集移動設備之間的射頻能量傳送(RFET)與其他方法相比，來自專用射頻源的射頻能量收集技術能輸出較高功率。從專用射頻源短距離收集射頻能量的電路，有望輸出50nW/cm2的功率水平。不過，這種有望實現的高功率電平，也伴隨著路徑損耗、能量耗散、屏蔽和衰減問題，所有這些問題都會帶來很大挑戰。而移動設備之間的射頻能量傳送技術，對耦合和方向對準方面的要求比較寬松，因此顯示出比非輻射式無線能量傳輸更有前景的優勢。來自環境射頻源的射頻能量收集系統可以分為兩大子類：靜態源和動態源。靜態源：這些源具有穩定功率發射器的特點，但它們并不簡單。通過對信號進行調制(一般調制頻率和發射功率)的方式來為傳感器設備供電。環境靜態源包括廣播電臺、移動基站和電視。動態源：這些發射源以不受監控的方式定期發射射頻信號。為了有效地從這些信號源收集能量，需要利用智能無線能量收集系統，來持續監控信道以尋找潛在的收集機會。Wi-Fi接入點、微波無線電鏈路、警用無線電等都是一些未被注意到的環境動態源。移動設備之間的射頻能量收集，可實現鄰近設備之間的穩定功率傳輸。通過利用功率分配或時間切換技術，無需對發射器進行任何改造就能使這些設備持續工作。這種方法允許使用共享天線或天線陣列，進行射頻能量收集和信息接收。例如，移動設備的射頻能量轉換，可根據與中繼節點的交互信息來進行，防止功耗失衡。與風能、太陽能和振動能等能源相比，射頻能量收集系統具有如下明顯優勢：射頻能量收集系統具有調節和簡化遠距離能量持續傳輸?shù)哪芰Α?/span>通過射頻能量收集系統收集的能量，具有相對的穩定性和可預測性，可確保射頻能量收集裝置在固定距離內的長期性能。值得注意的是，由于射頻能量收集效率取決于專用射頻源與環境射頻源的距離，因此，隨著在網絡節點中的位置變化，會給射頻能量收集帶來很大差異。
原理
用于發射和接收電磁波的微波天線，是根據麥克斯韋方程原理制造的。射頻能則是電磁能的一種，可通過電磁波傳輸。射頻能源，如廣播站、手機信號塔和Wi-Fi熱點，都可以在環境中持續提供豐富的射頻能量。在近場應用中，可以用電磁感應和磁共振技術在短距離內產生電能。而在遠場應用中，可以用天線接收射頻信號，再通過整流電路將其轉換為電能。遠場射頻能量收集可分為環境射頻能量收集和專用射頻能量收集。向充電范圍內的接收器傳輸電能取決于距離、頻率和天線增益等因素。接收到的電能會被轉換成直流電壓，并儲存起來供隨后使用。值得注意的是，接收功率的大小會受到環境傳播特性的影響。在射頻能量收集系統中，弗里斯(Friis)傳輸和等效各向同性輻射功率(EIRP)是需要考慮的兩個關鍵設計界限。EIRP為天線側的可用功率設定了上限，它與距離無關。除了強反射環境外，F(xiàn)riis功率密度都會隨著距離的增加而降低。要評估無線能量收集設計的性能，必須對多個參數進行評估，同時應優先考慮靈敏度、效率、輸出功率和距離。為了確保獲得最大功率和最佳設計功能，還需要對這些參數進行充分的權衡。由于DTV、GSM900、GSM1800和3G等頻段在城市地區的功率密度較高，因此是潛力較大的收集頻段。此外，與半城市地區相比，城市地區捕獲大量電磁能量的機會更大。

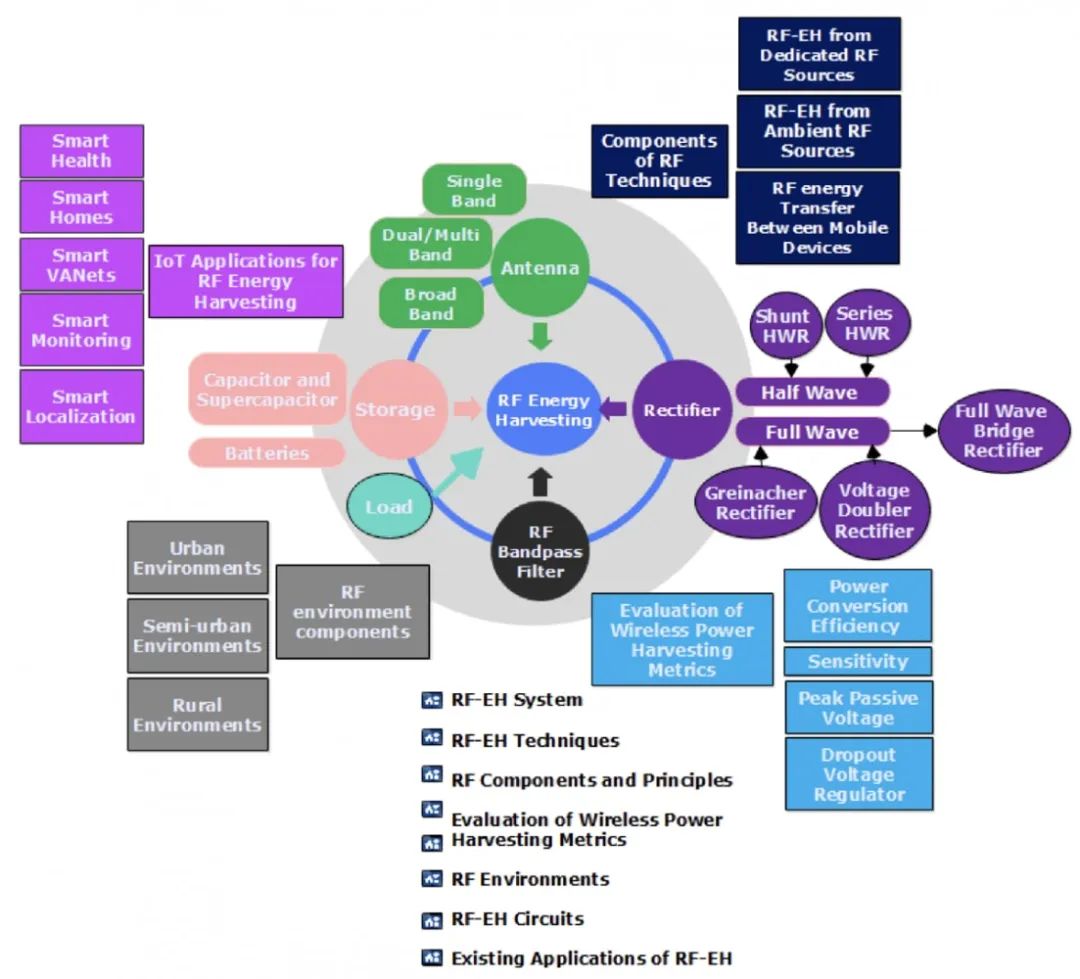

圖3：射頻能量收集資料分類。(來源：NIH)
探索天線種類
天線作為接收器，在整流系統中發揮著不可或缺的作用，由其接收的射頻能量在系統的后續電路中，被轉換成直流信號。天線設計要綜合考慮復雜性、尺寸和整體性能等因素。為了滿足能量收集的高效率，天線應具有較寬的工作頻段、扁平設計、全向輻射模式、高增益和緊湊的尺寸。單頻天線用于在單個窄頻段內工作。圓極化(CP)是設計天線時必須考慮的參數之一，它通過穩定天線輸出來提高整體輸出功率。此外，CP天線還是提高整流系統整體效率的重要部件。設計寬帶和寬頻天線的目的是捕捉較寬頻率范圍內的各種能量源。寬帶天線的使用已得到廣泛研究，有文獻指出，利用交叉偶極子天線中的花形插槽可改善1.8～2.5GHz范圍內的阻抗匹配性能。同樣，緊湊型槽形天線在LTE頻段的2～3.1GHz帶寬內具有卓越性能。寬帶和寬頻天線方面的這些進步，拓展了在不同頻率范圍內進行射頻能量收集的可能性。在整流天線應用中，采用多頻段天線有助于各種富能頻率的收集。然而，與之前的解決方案相比，這種天線的效率較低，盡管能從周圍環境中收集的能量較多。射頻能量收集面臨的一個主要挑戰是，由于可用的射頻功率密度較低，從射頻到直流的轉換率較低。此外，雖然天線陣列可提供高輸出功率，但難以集成且占用大量芯片空間。因此，有必要專門開發用于環境射頻能量收集的緊湊型多頻段圓極化整流天線。例如，業界已出現一種緊湊型多頻段整流天線，它具有分形幾何結構和六個輻射頻段，可覆蓋WLAN、Wi-MAX、GSM和衛星通信等多個頻段。整流器在射頻能量收集過程中發揮著重要作用，它能將來自天線的交流(AC)信號轉換成直流電源，從而實現能量的有效提取。射頻能量收集中的整流部分可通過二極管、晶體管和CMOS技術實現。整流拓撲結構有兩種：半波整流：只允許二分之一的交流波形通過，產生單向脈動直流。全波整流：將整個輸入波形轉換為單一極性的輸出波形，從而獲得平均值更高的輸出電壓。
應用及潛力
鑒于整流天線采用不同的尺寸、工作頻率、基底和二極管技術，導致了一系列的射頻能量收集應用?；贑P石墨烯場效應晶體管(GFET)的整流天線就是眾多應用之一，該天線設計用于檢測高頻段射頻信號。此外還有一種微型印刷整流天線，可從約2.45GHz的環境射頻信號中獲取能量。可穿戴式整流天線陣列專為要求移動性和舒適性的應用而設計。這種整流天線用Cordura紋理材料制成，耐用、輕便、堅韌、舒適，非常適合可穿戴式設備。在不到四分鐘的時間內，這類射頻能量收集和存儲模塊，就能夠從頻率為915MHz的工業和科學醫療輻射源收集到8.4mJ的能量。還有用于智能環境檢測的射頻識別(RFID)增強模塊(RAMSES)。該模塊最初是作為無源器件推出的，目的是用于開發新的和非傳統的RFID應用。

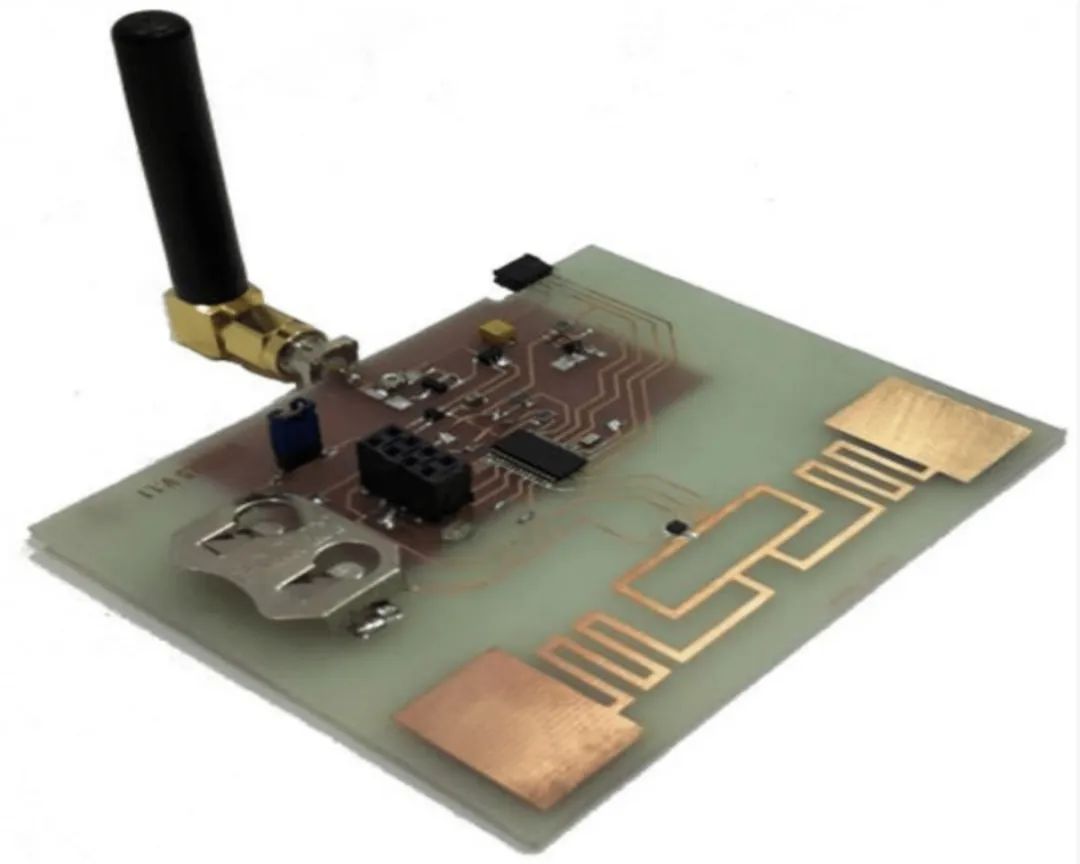

圖4：RAMSES原型。(來源：NIH)
通過射頻能量收集為電池供電，可能是傳統電池供電系統的一個有前途的替代方案。射頻能量收集技術能夠收集環境射頻能量，并將其轉化為可用電能，因而無需再頻繁充電或更換電池。
