軌到軌輸入和輸出(RRIO)運算放大器(包括FET和BJT)已經存在很長時間了，但它們能通過簡單電路生成多功能波形仍然令人驚訝。圖1是一個示例，它可以輸出各種精密波形，同時僅使用一個雙RRIO運算放大器作為唯一的有源器件。

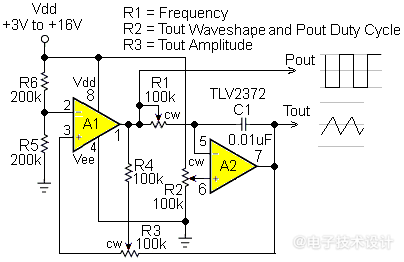

圖1：來自兩個運算放大器的緩沖三角波、鋸齒波和方波。

以下是它的工作原理。放大器A2對A1的軌到軌輸出和波形控制電阻R2之差進行積分，以產生三角波輸出Tout。積分的時間常數由R1C1設置，R1C1與R2結合產生以下正負斜率：dV+/dt=VR2/R1C1dV–/dt=(VR2–Vdd)/R1C1如圖2所示，如果VR2=Vdd/2，則產生對稱三角波形；如果VR2＜Vdd/2，則產生正斜坡鋸齒波；如果VR2＞Vdd/2，則產生負鋸齒波。正如稍后將提到的，方波Pout的占空比也由R2控制。

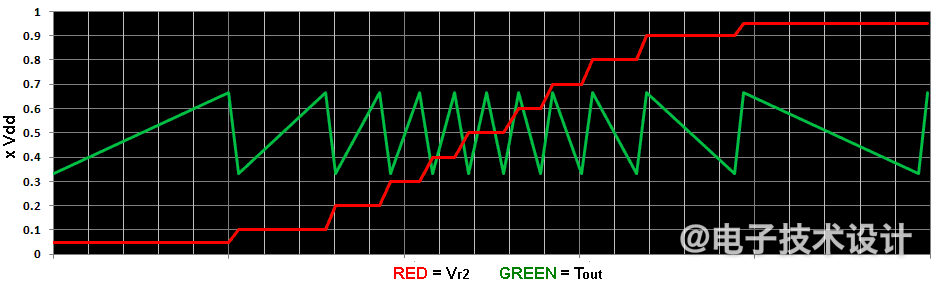

圖2：Tout波形與R2的關系，其中可以實現對稱三角波形、正斜坡鋸齒波和負斜坡鋸齒波。

Tout波形圍繞Vdd/2對稱，其峰峰值幅度由R3設置，范圍從0(完全逆時針?lè)较?到Vdd(完全順時針?lè)较?，如圖3所示。

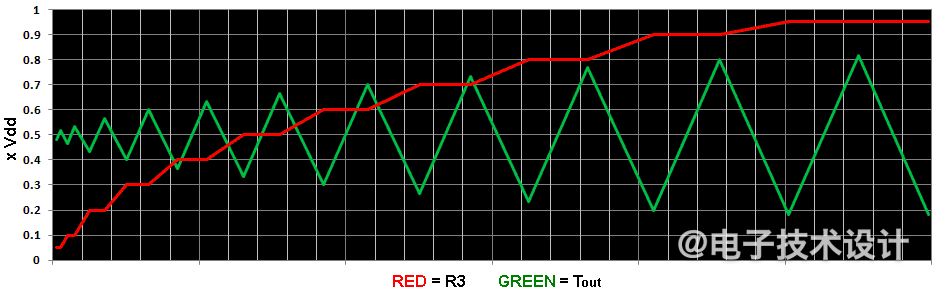

圖3：Tout幅度與R3的關系，其中Tout波形的峰峰值幅度由R3在0到Vdd的范圍內設置。

A1充當比較器，由Tout(按R3設置縮放)與R5/R6提供的Vdd/2參考電壓之差觸發。通過R4循環的正反饋使A1周期性地翻轉并反轉Tout三角波斜坡的方向。R4與R3的比率決定了A2切換狀態所需的Tout峰值偏移，從而設置Tout的Vpp幅度。A1的0V至Vdd矩形波信號作為Pout輸出提供，當R2從0變化至Vdd(完全順時針?lè)较?時，占空比從0%變化至100%。振蕩頻率受所有三個電位器的影響，但Tout波形、幅度和Pout占空比都是相互獨立的。因此，設置各種參數最快捷、最簡單的方法(最不產生“追尾”現象的方法)是先設置R2和R3以獲得所需的波形和幅度，然后將R1調整到所需的頻率。在某種程度上取決于Vdd的選擇，總電流消耗約為2mA(不包括輸出負載)。使用TLV2372的最大振蕩頻率約為10kHz，但如果需要更高的速度，則可以使用更快的放大器，因?yàn)檫\(yùn)算放大器能夠處理更高的電壓。當然，雙極性電源可以順應雙極性輸出。
