航海中常用的聲納是什么原理？是怎樣實現導航和測距的？
與使用微波的雷達不同，聲納發射的信號是超聲波脈沖，它在海水中的衰減很小。由此，我們可以知道這種設備在水下導航中十分重要。
工作原理
總的來說，聲納由潛艇上的發射器和接收器組成。發射器是一個振動電機系統；壓電晶體(石英)受到頻率為f0的正弦電勢差的影響，會以相同的頻率產生機械振動。假設f0=21kHz，則會產生一個超聲波脈沖，該超聲波脈沖一直傳播到目標B處，然后被目標B反射。反射的回波將被接收器(麥克風)截獲。了解到超聲波在海水中的傳播速度(c=1500m/s)，測量脈沖覆蓋返回距離所需的時間Δt，就可以確定發射器與目標之間的距離d，如下所示：
發射器天線具有高度指向性：為了實現360°全景覆蓋，天線需繞垂直軸均勻旋轉。這樣，就可以通過測量正北方向與回波信號傳播方向的夾角ρ來確定目標回波的方向。在航海學中，ρ稱為極方位，根據目標位置以順時針(+)或逆時針(-)方向從0°到180°以六十進制進行測量(圖1)。通過測量(ρ,d)，我們可以獲得給定時刻B的位置。如果快速連續重復這些測量，艦載計算機將確定B相對于A的相對速度。

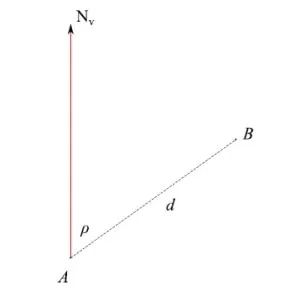

圖1：確定目標位置
最大距離
要確定聲納的最大范圍，需要考慮海水對超聲波的吸收。具體來說，我們有一個傳播波，其時間相關性由持續時間τ的正弦/余弦振蕩表示，通常等于1ms：
其中f0在超聲波范圍內。例如，f0=21kHz。我們假設聲納的發射器在理想情況下是定向的，因此波傳播是一維的(沿著發射器原點的x軸)。頻率f0對應于波長λ0=cf0-1：因此我們有一個具有指定為λ0的平面波。λ0的唯一性是由石英振蕩器的高穩定性保證的。否則，就會出現由函數λ(f)定義的波長范圍，其中f屬于生成超聲波脈沖的振蕩器的頻帶。根據波的傳播理論可知，函數λ(f)定義了傳播介質的色散定律，如果這個函數不是線性的，就會出現色散現象，脈沖容易變形。因此我們假設λ=λ0。最好將波數k0=2π/λ0，即長度λ0內的完整振蕩的數量。由此可見，波的空間部分可寫為：
其中AM>0是(恒定)振幅。在存在由水吸收產生的衰減的情況下，振幅在傳播過程中趨于減小。我們考慮一個由參數α>0控制的指數衰減，將其稱為衰減系數，方程(3)變?yōu)椋?/span>
聲納發射的波由以下函數描述：
我們說g(t)是一個截斷的正弦振蕩(圖2)，并且我們已經從中知道了它的傅里葉頻譜(如圖3所示)。因此，發射信號的帶寬為δf=2/τ=2kHz，發射器發射的不是頻率為f0=21kHz的嚴格的正弦脈沖，而是發射頻率范圍為f0?δf/2=20kHz~f0+δf/2=22kHz的脈沖。我們注意到帶寬取決于τ，但后者參數不會改變λ：
因為波長是由石英的振動決定的，而不是由τ決定的。A上的發射器發射的波到達B并被B反射。如果B相對于A是靜止的，則反射過程保留頻率和波長，但不保留傳播方向，而傳播方向可以是以B為中心，在A所確定的追蹤半空間內描畫的半球中的任何方向。因此，反射脈沖是球面波：

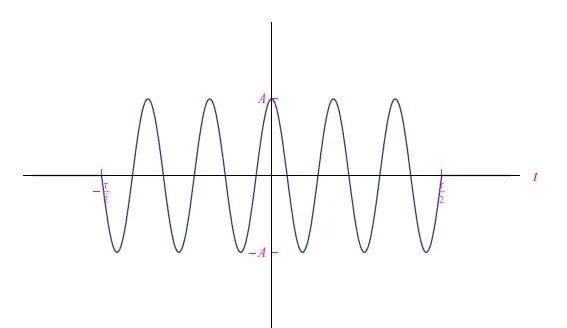

圖2：平面波的時間分量(5)

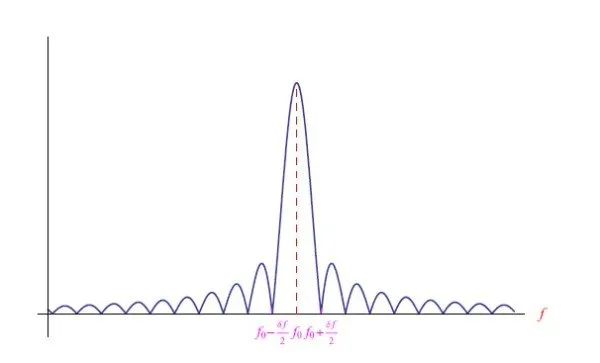

圖3：方程(2)的譜密度
其中r是空間極坐標系的徑向坐標，極點為目標B。如果d是A和B之間的距離，則振幅BM由下式給出：
關于聲納發射的波的傳播，最大距離D使得AMexp(?αD)是可以反射的最小振幅。簡而言之，當d>D時，波會受到衰減以致不會被反射：
讓我們定義一下：
也就是說，如果B位于距離D處，則有反射波。當反射波到達接收器時，我們有r=D：
接收器的靈敏度可以通過參數μ>0定義，如下所示：
假設μ、α的最大距離計算如下：
理論示例：典型值為α=10?1m?1，對于μ=104，我們得到D=105m，相當于大約55海里(第一個聲納的最大范圍為2,700米)。
脈沖傳輸頻率
現在讓我們計算脈沖傳輸頻率，即一個脈沖與下一個脈沖之間的時間間隔T的倒數。為此，我們將來自位于Dmax(公式13)的目標的返回信號稱為最遠回波。該信號的往返時間由下式給出：
在發送下一個脈沖之前，必須測量最遠的回波。所以，我們有：
例如，對于Dmax=105m必須是T>133.3秒。因此我們可以假設T=140s，這對應于頻率ν=7.14·10-3Hz。
多普勒頻移
目標的相對速度是通過快速連續測量其位置計算出來的。不過，對利用目標運動造成的反射頻率多普勒頻移的可能性進行評估是有益的。事實上，反射過程可以理解為B發射脈沖。為此，我們要記住圖4中的運動構型，即在A靜止的參考系中，B以速度v運動。分量vt被稱為橫向速度，如果B接近則被視為正值，反之亦然。在這種情況下，反射信號會發生頻率偏移：
由此可見，接收器測量的不是f0，而是f0+Δf。然而，當且僅當Δf>δf/2時，多普勒頻移Δf是可檢測到的，否則f0+Δf落在發射頻帶內，因此B不一定在移動。圖5說明了先前的情況。

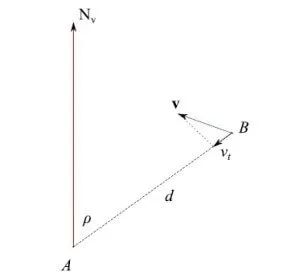

圖4：橫向速度
所以，我們有：
因此，最小橫向速度可按下式計算：
相當于大約132節。因此不可能用到多普勒頻移。
