FPGA 非常適合精密電機控制，在這個項目中，我們將創建一個簡單的電機控制程序，在此基礎上可以構建更復雜的應用。

需要的硬件

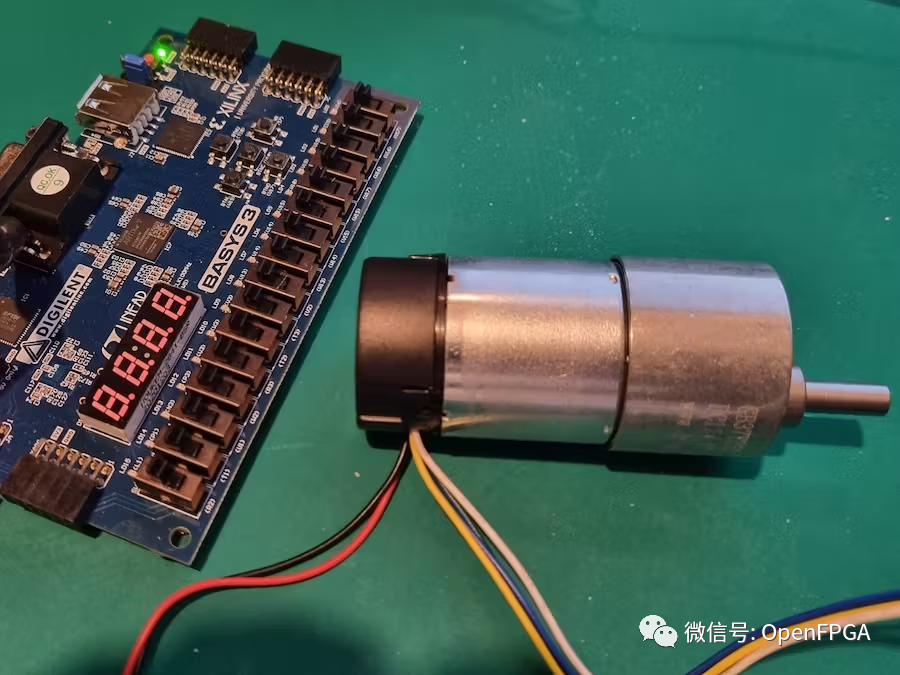

Digilent Pmod HB3

介紹

我們可以用一個簡單的 8 位微控制器來控制電機，輸出一個簡單的脈寬調制波形。然而，當想要進行精密或高級電機控制時，沒有什么比 FPGA 的確定性和實時響應更好的了。接口的靈活性還使得可以通過單個設備控制多個電機，從而提供更加集成的解決方案。

首先，我們將學習一些有關電機控制理論的知識，并創建一個簡單的示例。我們都知道，我們可以通過PWM信號來驅動直流電機并控制其速度。然而，高效、精確地驅動它需要對電機控制理論有更多的了解。

電機

不管你信不信，我在大學最喜歡的課程之一是控制理論。在該模塊中，我們研究了交流電機和直流電機，了解理論和實際用例。有多種類型的交流電機由交流電源供電，可分為同步電機和感應電機。例如，交流電機通常用于泵和壓縮機。

直流電機分為有刷電機和無刷電機兩種。在兩種類型中，有刷是最容易驅動的，因?yàn)樗鼈冎恍枰粋€(gè)電源。在有刷直流電機中，電刷向連接有轉子和線圈的換向器提供電流。電流在線圈中感應出電場，該電場被外部磁體（定子）排斥。為了確保旋轉，換向器的設計使得電流反向流動以確保連續旋轉。

第二種類型的直流電機是無刷電機，它們的驅動稍微復雜一些，因?yàn)樗鼈儧](méi)有換向器。相反，磁體安裝在轉子上，線圈纏繞在定子周圍，這樣線圈的電流就可以從外部控制和排序。

兩者中最容易控制的是有刷直流電機，所以我們就以這類電機為例。

脈寬調制驅動

使用 PWM 驅動電機的理論是，可以控制電機得到的平均電壓，從而控制其速度。在 PWM 信號占空比為 100% 時，電機處于滿電壓并全速運行。如果提供 10% 的占空比，電機就會以其全速的 10% 運行。

然而，為了有效地運行電機，我們需要正確確定 PWM 周期。直流電機具有串聯電感和串聯電阻，這意味著電機將充當?shù)屯V波器。頻率削減為

其中時間常數由 L/R 給出 - 我們可以從電機數據表中獲得這些值。

因此，為了確保穩定的速度，我們需要選擇高于電機頻率截止的 PWM 頻率，以確保觀察到直流分量。

因此，我們要選擇一個至少是截止頻率 5 倍的頻率。

FPGA

為了開始這個項目，我們首先要?jiǎng)?chuàng)建一個針對 FPGA 板的硬件設計。

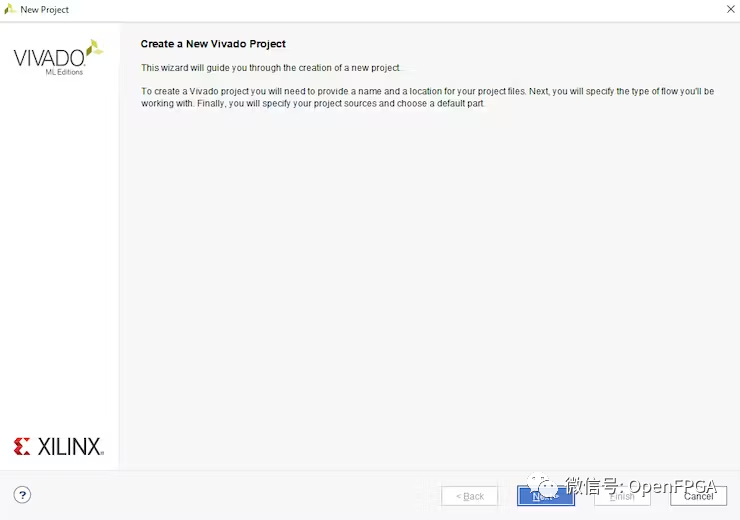

開始創建一個新項目

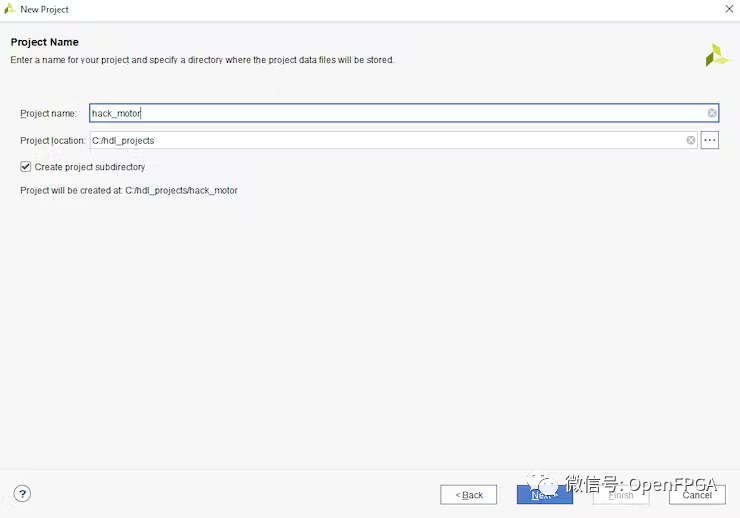

為項目命名

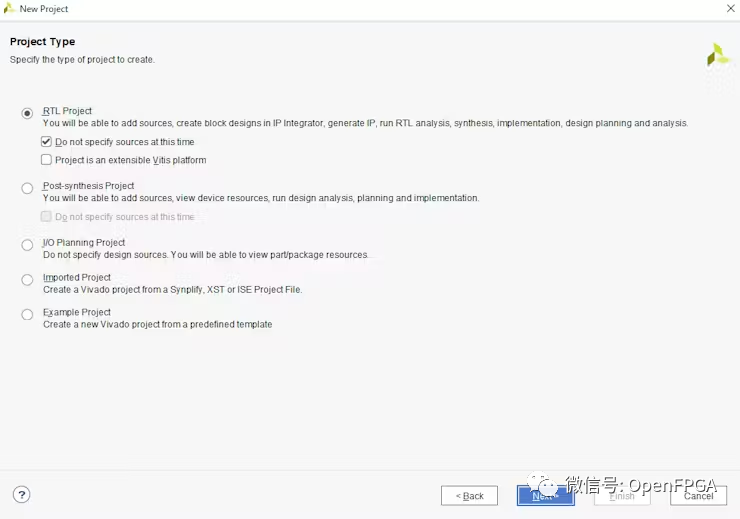

選擇 RTL 項目但不指定來源

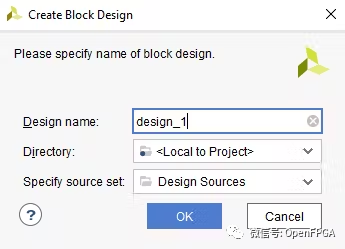

創建項目后，創建一個新的框圖

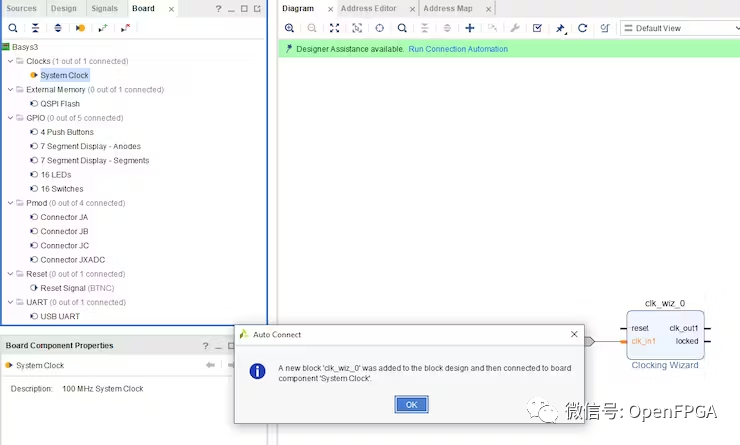

從“板”選項卡將系統時鐘拉到框圖上

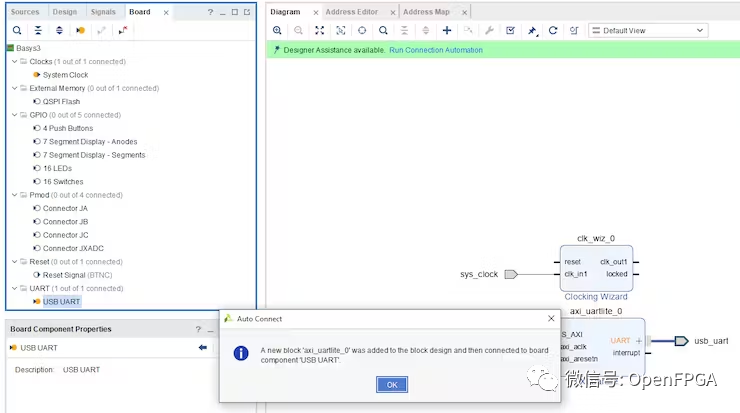

對 USB UART 也執行相同操作

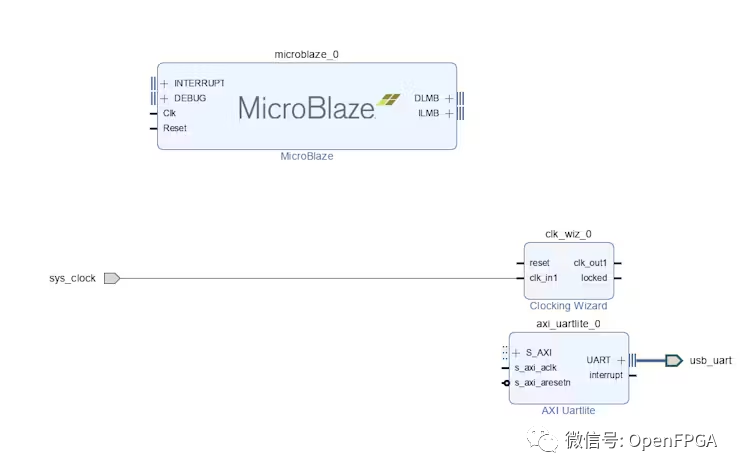

從 IP 庫添加 MicroBlaze 處理器

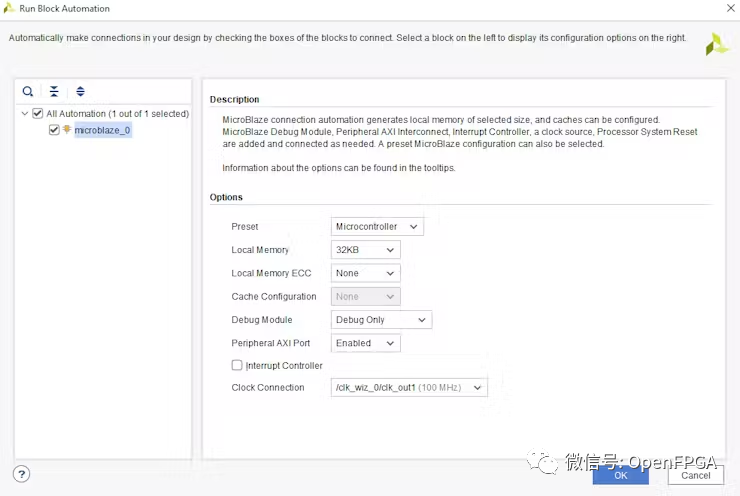

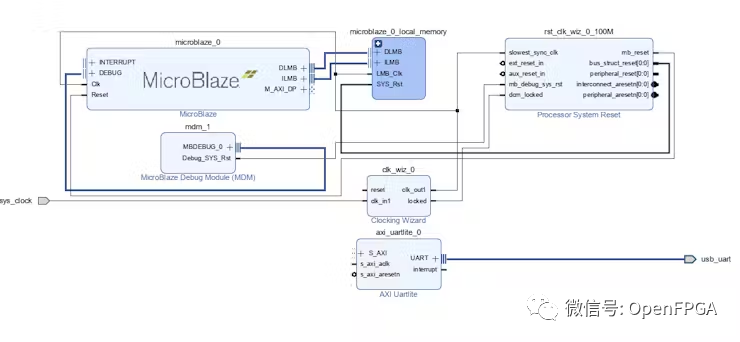

運行塊自動化連接，選擇本地內存大小為32KB并取消選中中斷控制器

添加 AXI 定時器

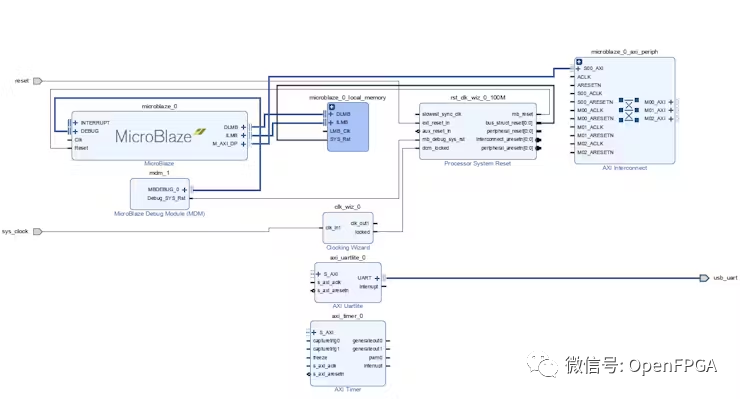

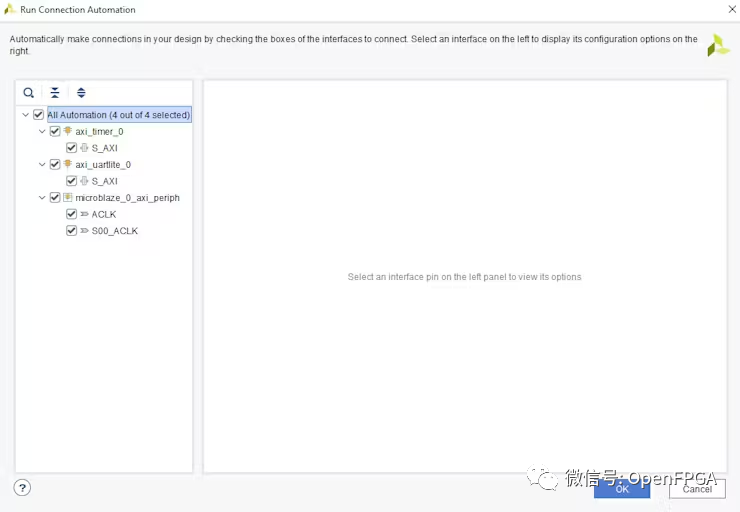

運行連接自動化

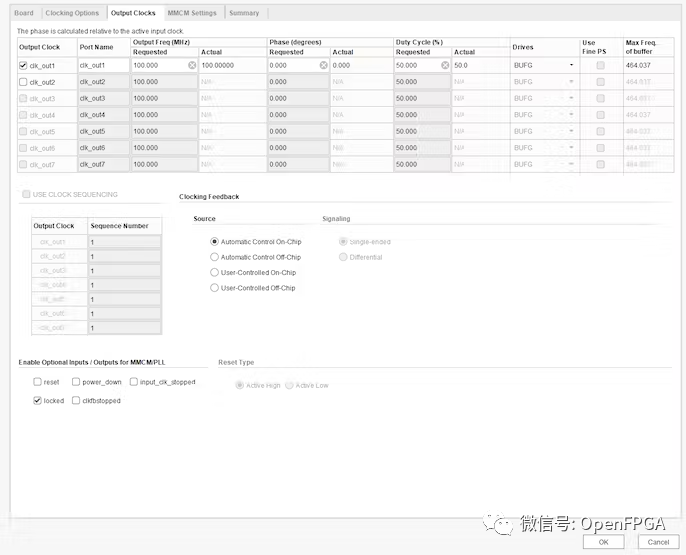

打開時鐘向?qū)Р⑷∠x擇復位輸入

添加 GPIO

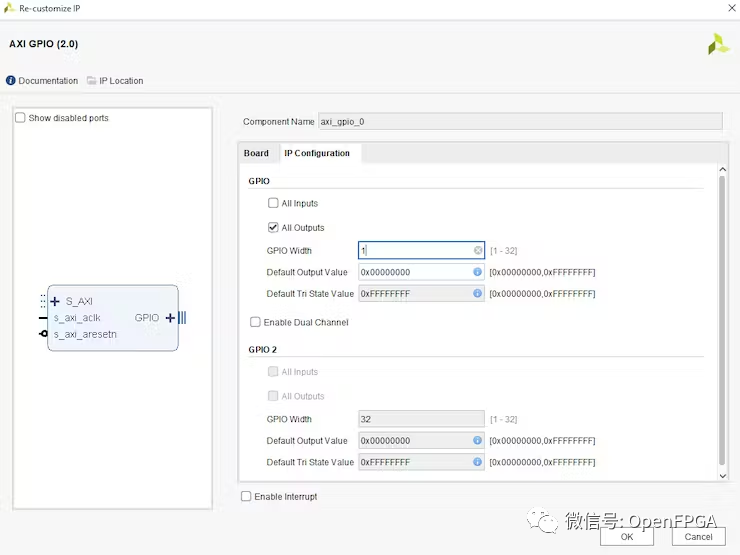

重新定制GPIO為1位寬，僅輸出

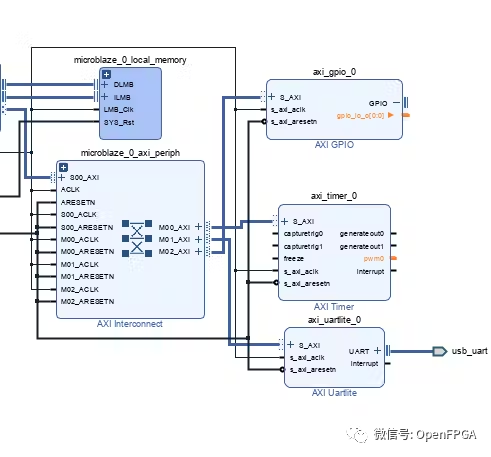

選擇 GPIO 輸出和 AXI 定時器 PWM 并將其設引出

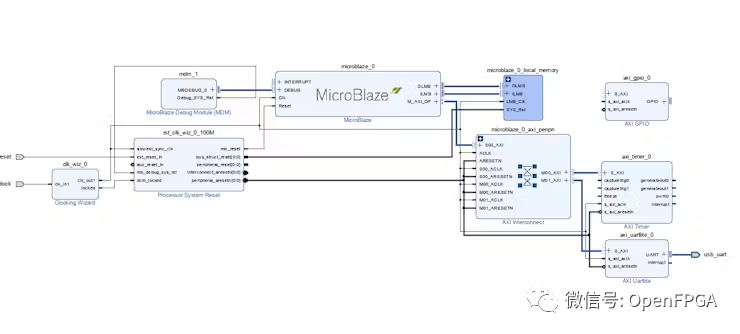

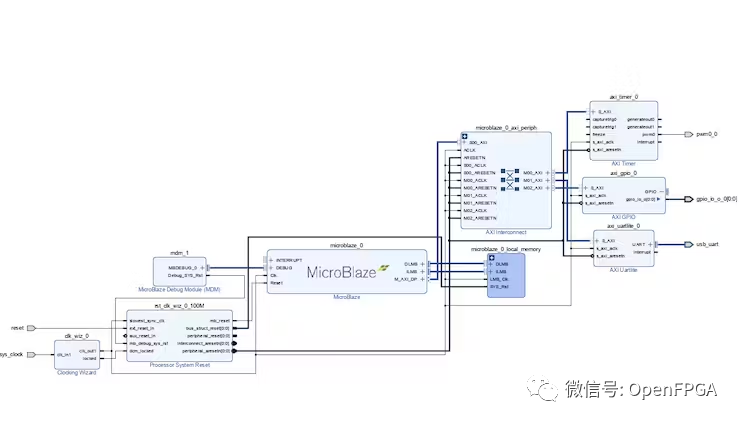

完成后應如下所示。

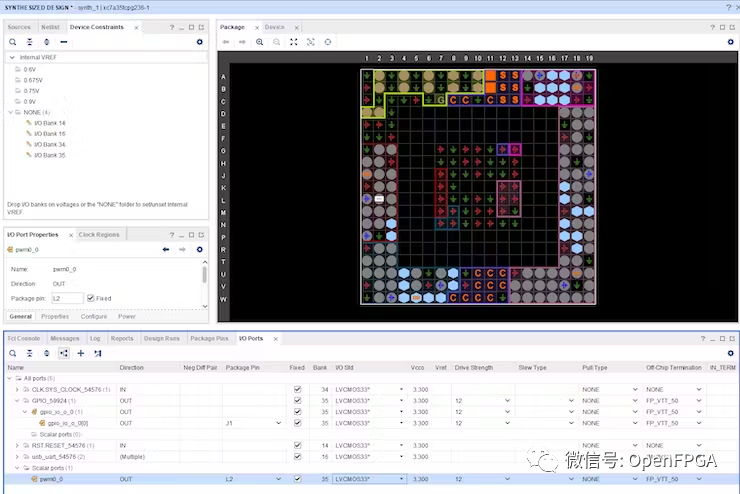

綜合完成后，我們可以打開綜合視圖并將 IO 分配給 GPIO 和定時器輸出 - 對于 GPIO，引腳是 J1，對于 PWM，引腳是 L2

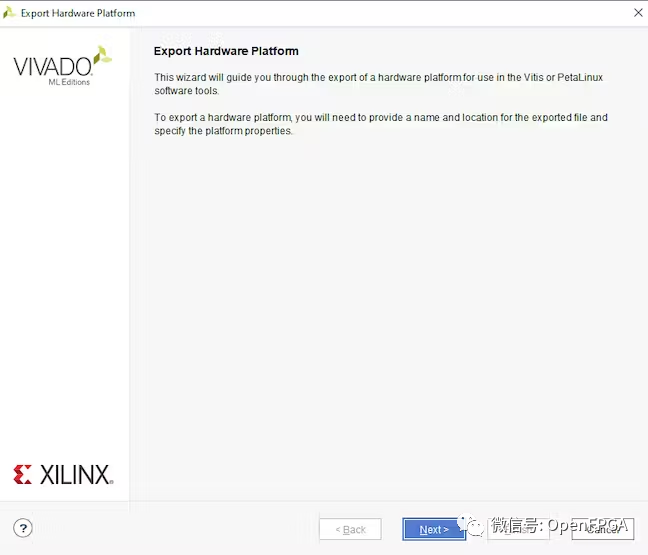

構建比特流并導出平臺

vitis設計

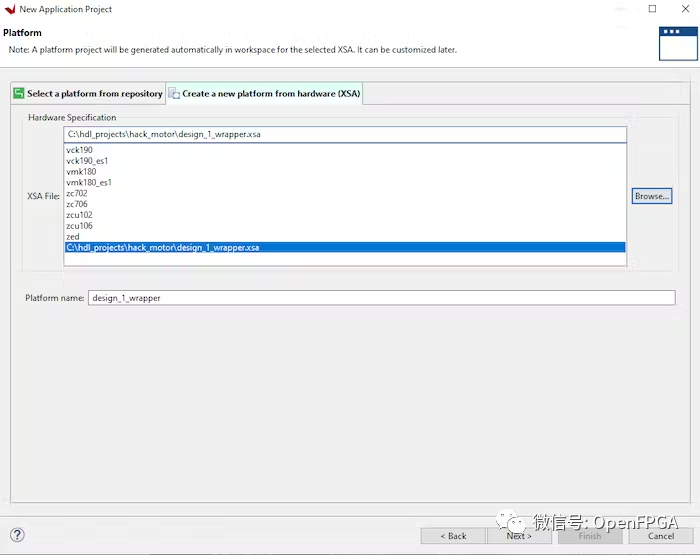

打開Vitis創建一個新的應用程序項目并選擇剛剛導出的XSA。

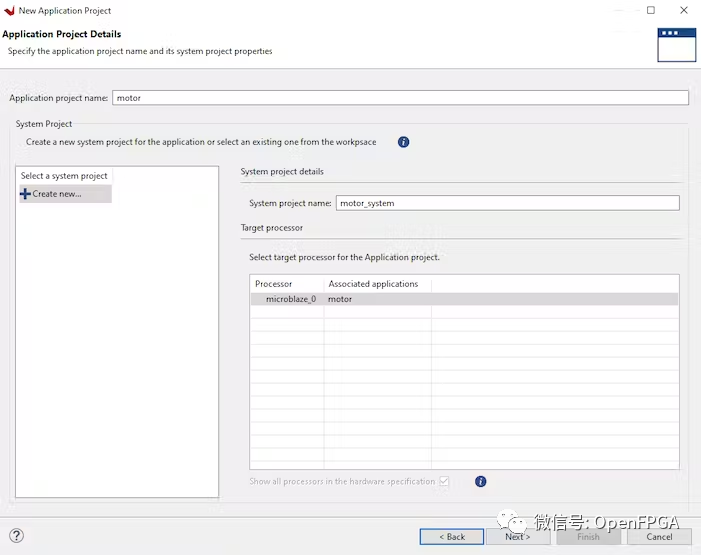

輸入項目名稱

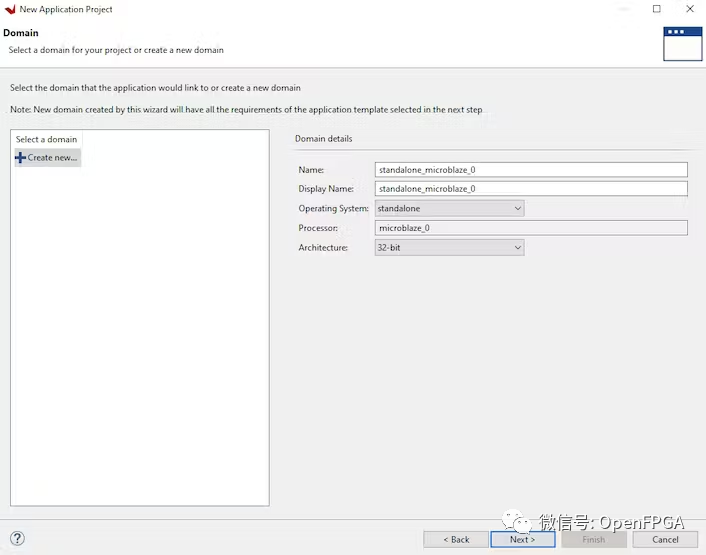

選擇獨立

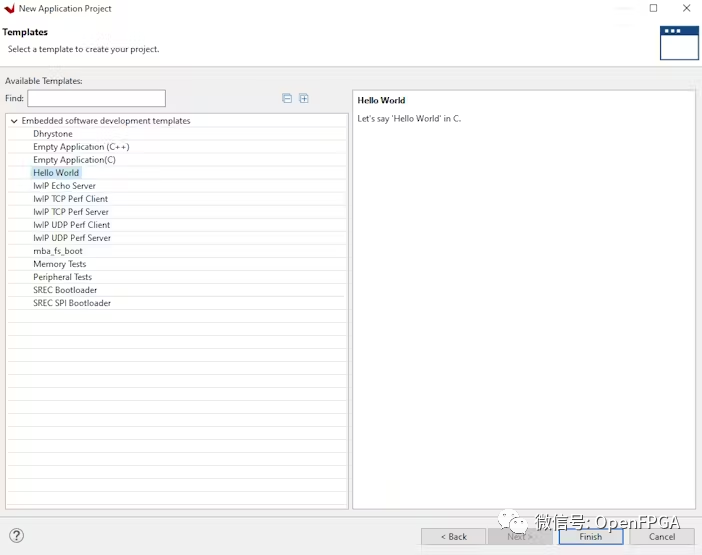

創建一個新的 hello world 應用程序

應用軟件非常簡單，我們將根據所需的 PWM 周期以及所需的占空比配置 AXI 定時器。

#include  #include "platform.h" #include "xil_printf.h" #include "xtmrctr.h" #define TMRCTR_DEVICE_ID        XPAR_TMRCTR_0_DEVICE_ID #define PWM_PERIOD              1000000    /* PWM period in (500 ms) */ #define TMRCTR_0                0            /* Timer 0 ID */ #define TMRCTR_1                1            /* Timer 1 ID */ #define CYCLE_PER_DUTYCYCLE     10           /* Clock cycles per duty cycle */ #define MAX_DUTYCYCLE           100          /* Max duty cycle */ #define DUTYCYCLE_DIVISOR       2            /* Duty cycle Divisor */ XTmrCtr TimerCounterInst;

void display_menu()
{
//Clear the screen
xil_printf("\033[2J");
//Display the main menu
xil_printf("*******************************************\n\r");
xil_printf("****      www.adiuvoengineering.com    ****\n\r");
xil_printf("****      Motor Control Example        ****\n\r");
xil_printf("*******************************************\n\r");
xil_printf("\n\r");
xil_printf("   MM10 Motor Control   \n\r");
xil_printf("------------------------------------------\n");
xil_printf("\n\r");
xil_printf("Select a Speed:\n\r");
xil_printf("  (1)   - Stop\n\r");
xil_printf("  (2)   - 25 % \n\r");
xil_printf("  (3)   - 33 % \n\r");
xil_printf("  (4)   - 50 % \n\r");
xil_printf("  (5)   - 66 % \n\r");
xil_printf("  (6)   - 75 % \n\r");
xil_printf("  (7)   - 100 % \n\r");
xil_printf("\n");
}

void set_pwm(u32 cycle)
{
 u32 HighTime;
 XTmrCtr_PwmDisable(&TimerCounterInst);
 HighTime = PWM_PERIOD * (( float) cycle / 100.0 );
 XTmrCtr_PwmConfigure(&TimerCounterInst, PWM_PERIOD, HighTime);
 XTmrCtr_PwmEnable(&TimerCounterInst);
}

int main()
{
 u8  Div;
 u32 Period;
 u32 HighTime;
 char key_input;
 u8 DutyCycle;
 init_platform(); print("Hello World\n\r"); print("Successfully ran Hello World application");

 XTmrCtr_Initialize(&TimerCounterInst, TMRCTR_DEVICE_ID);


 Div = DUTYCYCLE_DIVISOR;
 XTmrCtr_PwmDisable(&TimerCounterInst);
 Period = PWM_PERIOD;
 HighTime = PWM_PERIOD / Div--;
 XTmrCtr_PwmConfigure(&TimerCounterInst, Period, HighTime);
 XTmrCtr_PwmEnable(&TimerCounterInst); while(1){
 display_menu(); read(1, (char*)&key_input, 1);
 xil_printf("Echo %c\n\r",key_input);

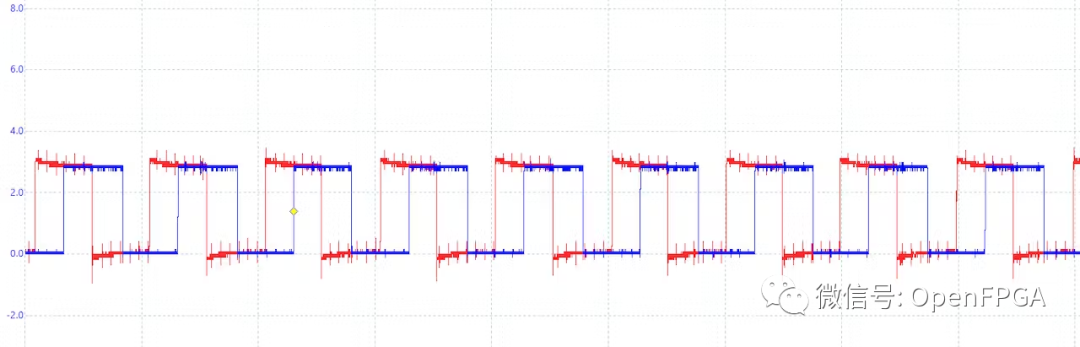

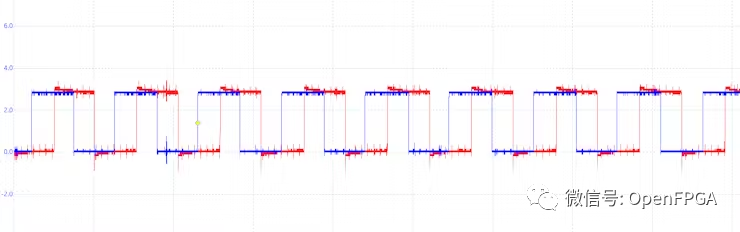

 switch (key_input) { case '1': //stop
 XTmrCtr_PwmDisable(&TimerCounterInst); break; case '2': //25%
 xil_printf("25%\n\r");
 DutyCycle = 25;
 set_pwm(DutyCycle); break; case '3': //33%
 DutyCycle = 33;
 set_pwm(DutyCycle); break; case '4': //50%
 DutyCycle = 50;
 set_pwm(DutyCycle); break; case '5': //66%
 DutyCycle = 66;
 set_pwm(DutyCycle); break; case '6': //75%
 DutyCycle = 75;
 set_pwm(DutyCycle); break; case '7': //100%
 DutyCycle = 100;
 set_pwm(DutyCycle); break;
 }
 }

 cleanup_platform(); return 0;
}
