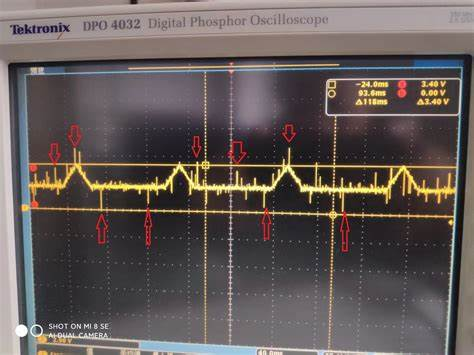

可編程邏輯系統通常部署在可能存在噪聲的應用中。這種噪聲會影響可編程邏輯設計接收的信號。例如，它可能會導致信號故障或跳動，如果處理不當，可能會導致設計和操作出現問題。

毛刺的持續時間是隨機的，并且與時鐘沿不同步。因此，它們可能會導致下游信息損壞。

處理此問題的最常見方法是使用毛刺濾波器來濾除毛刺和反彈。

毛刺濾波器核心是使用長度可變的移位寄存器，噪聲信號被放到寄存器中，直到移位寄存器的所有值都一致。此時，信號可以視為穩定。當然，我們必須確定潛在毛刺和反彈可能持續多長時間，以確保時鐘周期的寄存器大小正確。這就是為什么我們的毛刺濾波器需要非常靈活，并且需要確保其大小能夠適合每個應用程序的要求。

濾波器應該能夠接收噪聲輸入并濾除持續時間為多個時鐘脈沖的毛刺。

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

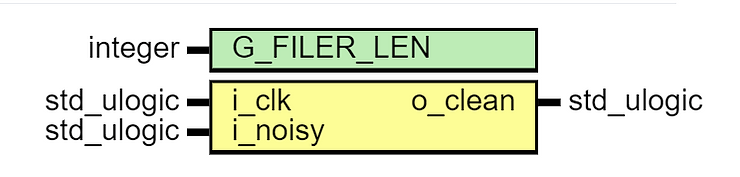

entity glitch_filter is
 generic(
 G_FILER_LEN     : integer := 8
 );
 port(
 i_clk                 : in std_ulogic;
 i_noisy               : in std_ulogic;
 o_clean               : out std_ulogic
 );
end glitch_filter;

architecture behaviour of glitch_filter is

 signal s_delay_line   : std_ulogic_vector(G_FILER_LEN - 1 downto 0);
 signal s_delay_and    : std_ulogic;
 signal s_delay_nor    : std_ulogic;
 signal s_output_clean : std_ulogic;

begin

 o_clean <= s_output_clean;

 --Delay disctete using delay line
 synchroniser_process : process (i_clk) begin if rising_edge(i_clk) then s_delay_line <= s_delay_line(G_FILER_LEN - 2 downto 0) &
 i_noisy;
 end if;
 end process;

 --Generate AND and NOR of delay line bits
 s_delay_and <= '1' when to_01(s_delay_line) =
 (s_delay_line'range => '1') else '0';
 s_delay_nor <= '1' when to_01(s_delay_line) =
 (s_delay_line'range => '0') else '0';

 --Set discrete based on delay line
 output_process : process (i_clk) begin if rising_edge(i_clk) then if s_delay_nor = '1' then s_output_clean <= '0';
 elsif s_delay_and = '1' then s_output_clean <= '1';
 end if;
 end if;
 end process;

end behaviour;

為了測試這個模塊，創建一個簡單的測試文件，它將隨機數量的毛刺注入信號中。在信號改變狀態后，許多隨機毛刺被輸入到信號中。如果濾波器運行正常，則這些毛刺將在毛刺濾波器輸出干凈的信號。

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;
use ieee.math_real.all;

entity glitch_filter_tb is
end;

architecture bench of glitch_filter_tb is

 component glitch_filter
 generic (
 G_FILER_LEN : integer );
 port (
 i_clk : in std_ulogic;
 i_noisy : in std_ulogic;
 o_clean : out std_ulogic
 );
 end component;

 -- Clock period
 constant clk_period : time := 10 ns;
 -- Generics
 constant G_FILER_LEN : integer := 8;

 -- Ports
 signal i_clk : std_ulogic :='0';
 signal i_noisy : std_ulogic;
 signal o_clean : std_ulogic;

begin

 i_clk <= not i_clk after (clk_period/2);

 glitch_filter_inst : glitch_filter
 generic map (
 G_FILER_LEN => G_FILER_LEN
 )
 port map (
 i_clk => i_clk,
 i_noisy => i_noisy,
 o_clean => o_clean
 );

uut : process

 variable glitch_duration : integer;
 variable seed1 : positive := 1;
 variable seed2 : positive := 283647823;

 impure function integer_random(min, max : integer) return integer is
 variable random : real;
 begin
 uniform(seed1, seed2, random); return integer(round(random * real(max - min) + real(min)));
 end function;

begin
 i_noisy <= '0'; wait until rising_edge(i_clk); wait for G_FILER_LEN * clk_period; test: for i in 0 to 1 loop
 i_noisy <= '1'; wait until rising_edge(i_clk);
 glitch_duration := integer_random(1,5); for x in 0 to glitch_duration loop
 i_noisy <= not i_noisy; wait until rising_edge(i_clk);
 end loop;
 i_noisy <= '1'; wait for 20 * clk_period;
 report "loop high completed" severity note;
 i_noisy <= '0'; wait until rising_edge(i_clk);
 glitch_duration := integer_random(1,5); for x in 0 to glitch_duration loop
 i_noisy <= not i_noisy; wait until rising_edge(i_clk);
 end loop;
 i_noisy <= '0'; wait for 20 * clk_period;
 report "loop low completed" severity note;
 end loop;
 report "Simulation complete" severity failure;

end process;

end;

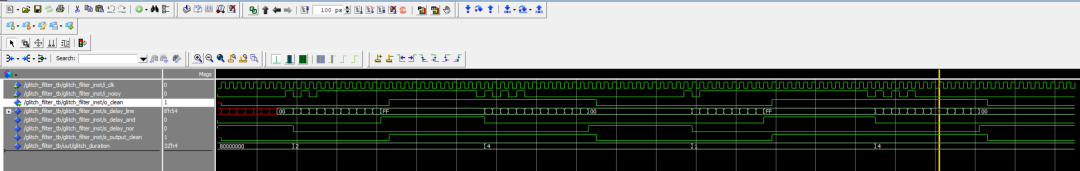

運行仿真后顯示在信號狀態改變后隨機數量的脈沖便增加。檢查輸出信號表明濾波器已正確濾除輸入信號中可能存在的毛刺。

正如在一開始所說的，這樣的濾波器對于部署在可能存在電噪聲的環境中非常有用。與 BRAM 上的 EDAC 等其他緩解策略相結合，這是可用于實現設計彈性的關鍵方法之一。
