上一個網文實現了流水燈，《利用STM32F103C8T6最小系統板點亮流水燈 》，這個主要用到了單片機的IO可以輸出高低電平的特性，程序里置1即輸出高電平；程序里置0即輸出低電平。
當然，GPIO除了對外可以輸出高低電平以外，單片機的IO還可以當做輸入使用，當與單片機的某個IO引腳相連的電壓為高電平的時候，程序中讀取該IO的值為邏輯“1”；當輸入的電壓為低電平的時候，程序中讀取該IO的值為邏輯“0”。
注意：
因?yàn)閱纹瑱C(jī)的IO為TTL電平，所以輸入的電壓要注意電壓范圍，避免輸入電壓過高燒毀單片機IO引腳；
單片機的IO作為輸出使用時，注意輸出電流的能力是有限的，即一般只使用IO作為觸發信號，而不是作為功率IO使用；
補充：
TTL電平的電壓范圍：
輸出高電平>2.4V，輸出低電平<0.4V
輸入高電平≥2.0V，輸入低電平≤0.8V
GPIO輸入的應用場景
-
按鍵讀取
-
熱釋紅外人體感應傳感器
-
紅外接收頭
-
帶lm393的一些傳感器模塊，比如：熱敏傳感器、光照傳感器、聲音傳感器等模塊
這種模塊上面一般都有一個電位器，用于調節閾值。
這種模塊的輸出引腳一般標識為DO，可以輸出TTL信號，進而單片機可以到兩種狀態，感應（達到）到目標，或者未感應（未達到）。
個別傳感器模塊還有一個模擬量輸出引腳，一般標識為AO，比如MQ2煙霧傳感器，通過其模擬信號輸出引腳AO與AD芯片或者單片機的ADC引腳相連，可以獲得強度值，這種方法可以不調節硬件的情況下，通過程序來控制響應閾值，更靈活。

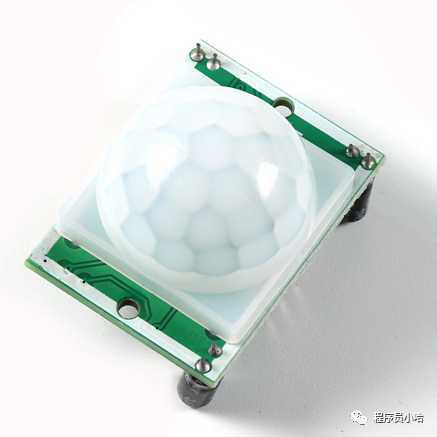

人體熱釋紅外傳感器HC-SR501
電氣參數
-
工作電壓范圍：直流電壓4.5-20V
-
電平輸出：高3.3 V /低0V
-
觸發方式：L不可重復觸發/H重復觸發(默認重復觸發)
-
延時時間：0.5-200S(可調)可制作范圍零點幾秒-幾十分鐘
-
封鎖時間：2.5S(默認)可制作范圍零點幾秒-幾十秒
-
感應角度：<100度錐角
功能特點
-
全自動感應：人進入其感應范圍則輸出高電平，人離開感應范圍則自動延時關閉高電平，輸出低電平。
-
光敏控制(可自己購買了安裝，出廠時未設）：模塊預留有位置，可設置光敏控制，白天或光線強時不感應。
-

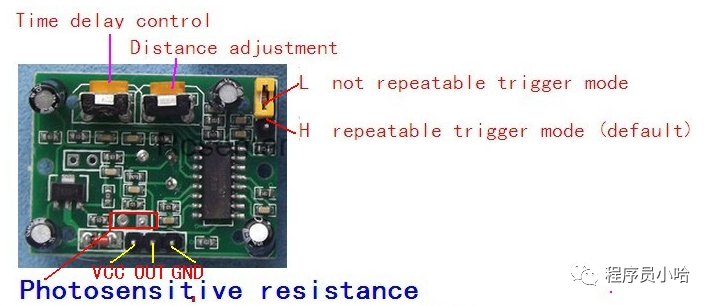

觸發方式跳線選擇。
-
不可重復觸發方式：即感應輸出高電平后，延時時間段一結束，輸出將自動從高電平變成低電平；
-
可重復觸發方式：即感應輸出高電平后，在延時時間段內，如果有人體在其感應范圍活動，其輸出將一直保持高電平，直到人離開后才延時將高電平變?yōu)榈碗娖剑ǜ袘?yīng)模塊檢測到人體的每一次活動后會自動順延一個延時時間段，并且以最后一次活動的時間為延時時間的起始點)。
-
具有感應封鎖時間(默認設置:2.5S封鎖時間)：感應模塊在每一次感應輸出后（高電平變成低電平），可以緊跟著設置一個封鎖時間段，在此時間段內感應器不接受任何感應信號。此功能可以實現“感應輸出時間”和“封鎖時間”兩者的間隔工作，可應用于間隔探測產品；同時此功能可有效抑制負載切換過程中產生的各種干擾。(此時間可設置在零點幾秒—幾十秒鐘)。
注意：
紅外線熱釋電傳感器根據實現原理，對人體的敏感程度還和人的運動方向關系很大。紅外線熱釋電傳感器對于徑向移動反應最不敏感, 而對于橫切方向 (即與半徑垂直的方向)移動則最為敏感。
==>所以安裝不對的話，可能會出現不工作的情況，另外，根據模塊實現的原理，靜止的人，無法感應。
傳感器只對移動或運動的人體起作用。
==>所以如果用于檢測球場或者教室內是否有人的話，理論上來說，不是很準確。
應用范圍
-
安防產品
-
人體感應玩具
-
人體感應燈具
-
工業自動化控制等
配合外圍電路，它能自動快速開啟各類白熾燈、熒光燈、蜂鳴器、自動門、電風扇、烘干機和自動洗衣機等裝置。
特別適用于賓館、商場、庫房及家庭的過道、走廊等場所。
硬件電路
代碼實例
實現目標：
-
人體紅外熱釋感應模塊OUT引腳輸出高電平（檢測出有人）時，板載LED（PC13）亮，反之，LED滅。
-

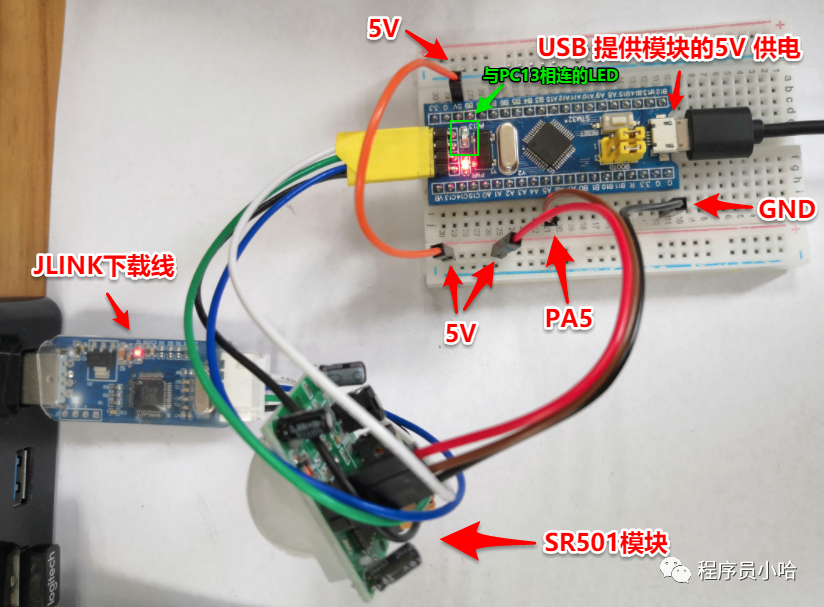

我們將SR501的OUT引腳與核心板的PA5相連，并將PA5設置為輸入；詳細代碼見void SR501_Init(void)函數實現；
-
為了控制板載LED的亮滅，需要將PC13設置為輸出；詳細代碼見void LED_Init(void)函數實現；
main.c完整代碼如下：
//SR501_OUT初始化--PA5，設置成輸入void SR501_Init(void){ GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); //SR501_OUT GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; GPIO_Init(GPIOA, &GPIO_InitStructure);} // 板載LED初始化--PC13void LED_Init(void){ GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE); //使能PORTA時鐘 //SR501_OUT GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOC, &GPIO_InitStructure); LED = 1;} int main(void){ //初始化 delay_init(); SR501_Init(); LED_Init(); while(1) { if(SR501_OUT) { LED = 0; } else { LED = 1; } delay_ms(10); }}
成果展示
當手靠近人體熱釋紅外傳感器時，綠燈亮；延時一定時間以后，綠燈滅。
下載文檔
