STM32驅動0.96寸OLED液晶屏
掃描二維碼
隨時隨地手機看文章
目錄
-
序言
-
OLED簡介
-
模塊介紹
-
引腳定義
-
SSD1306控制芯片驅動
-
時序圖講解
-
SSD1306常用命令
-
命令設置SSD1306
-
如何顯示字符
-
測試結果
-
資料下載
序言
液晶屏通常作為嵌入式設備的顯示終端，用于顯示一些關鍵信息，將信息直接顯示在一塊小的液晶屏幕上。
液晶屏除了可以作為顯示終端外，還可以作為調試信息輸出的一個終端。
在調試硬件程序的時候，通常會對程序進行調試，想輸出一些狀態或者信息來體現程序當前的運行狀態，一般我們會選擇串口打印輸出內容，或者LED的不同閃爍頻率代表不同狀態，當然我們也可以使用一個液晶屏來顯示不同內容，這種方式也是十分的方便快捷的。
OLED簡介
OLED，即有機發光二極管（Organic Light-Emitting Diode），又稱為有機電激光顯示（Organic Electroluminesence Display， OELD）。OLED由于同時具備自發光，不需背光源、對比度高、厚度薄、視角廣、反應速度快、可用于撓曲性面板、使用溫度范圍廣、構造及制程較簡單等優異之特性，被認為是下一代的平面顯示器新興應用技術。
LCD都需要背光，而OLED不需要，因為它是自發光的。這樣同樣的顯示，OLED效果要來得好一些。OLED的尺寸難以大型化，但是分辨率確可以做到很高。
模塊介紹
-
尺寸：0.96寸
-
控制芯片：SSD1306
-
管腳數量：7
-
引腳間距：2.54mm
-
分辨率：128*64,可以顯示漢字、ASCII、圖案，對比度高
-
可視角度：>160度
-
無需背光（OLED屏的特點）
-
供電：3V-5V
有的模塊是不跟5V接口兼容的，使用前一定要確認好。
引腳定義
-
GND：電源地
-
VCC：2.2V~5.5V
-
D0：SCL，CLK時鐘
-
D1：SDA，MOSI數據
-
RES：RST復位
-
D/C：數據/命令選擇
-
CS：片選，接地
此模塊可以采用SPI或IIC通信方式，最多只需要4個IO口既可驅動。
SPI電路連接：
GND---地
VCC---3.3V或5V
D0---接單片機IO，作為SPI總線的CLK時鐘引腳，時鐘
D1---接單片機IO，作為SPI總線的MOSI數據引腳，數據輸入
RES---接單片機IO
D/C---接單片機IO，高電平為寫數據，低電平為寫命令
CS---片選，接地（可不連接單片機IO），選中SSD1306
IIC電路連接：
GND---地
VCC---3.3V或5V
D0---接單片機IO，作為IIC的SCL引腳
D1---接單片機IO，作為IIC的SDA引腳
CS---接地
SSD1306控制芯片驅動
時序圖講解
我們以STM32單片機為例，使用5個GPIO模擬SPI總線與SSD1306總線進行通訊。
因為STM32與OLED屏的通訊只是單向數據傳輸，即只存在STM32向OLED屏發送數據，不涉及到讀取返回數據，所以我們要實現顯示功能之前，需要根據SPI寫操作時序圖，先實現一個向SSD1306寫入一個字節的函數實現。

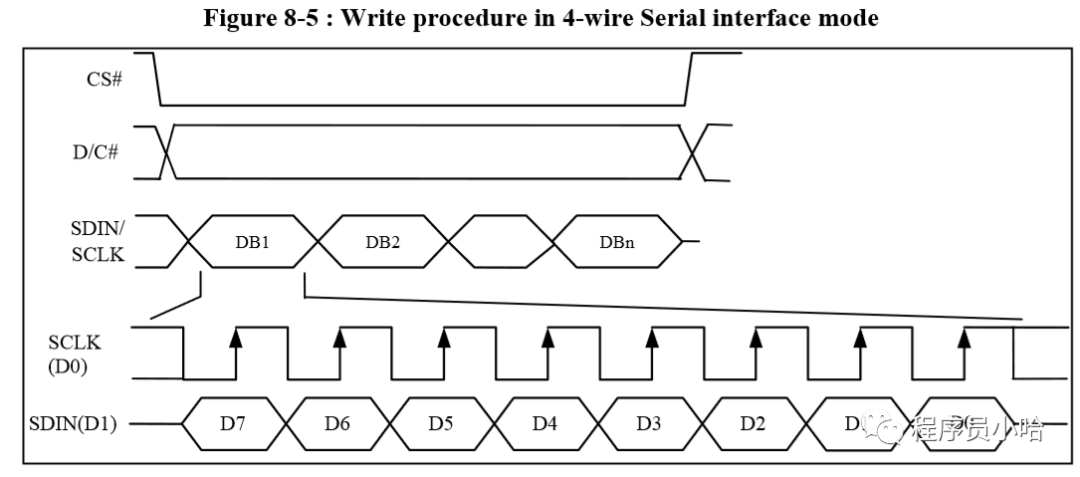

SSD1306使用4Wire SPI寫操作的時序圖
封裝一個向SSD1306寫入一個字節的函數，
函數原型為：
void OLED_WR_Byte(uint8_t dat,uint8_t cmd);
其中：
dat為待寫入的數據或者命令；
cmd為數據或命令標志，0表示命令；1表示數據。
由上面SPI操作的時序圖可知，IO引腳的時序如下所示：
-
首選看發送的字節是命令還是數據，如果是命令，OLED_DC（D/C）引腳置0，即低電平；如果是數據，OLED_DC（D/C）引腳置1，即高電平。
if(cmd) OLED_DC_Set();else OLED_DC_Clr();
-
片選OLED_CS（CS）引腳置0，即拉低（硬件電路中CS引腳也可以直接與GND相連，這樣就不用操作CS引腳了）。
OLED_CS_Clr();
-
1個字節的數據有8位，將8位數據由高到低的順序發出，數據要在OLED_SCLK（D0）引腳的上升沿之前設置好，所以要先將OLED_SCLK（D0）置低，然后將一位數據送至OLED_SDIN（D1）引腳，然后將OLED_SCLK（D0）置高，這樣一位數據就發送出去了，如此循環8次，一個字節的數據就發送出去了。
for(i=0;i<8;i++){ OLED_SCLK_Clr(); if(dat&0x80) OLED_SDIN_Set(); else OLED_SDIN_Clr(); OLED_SCLK_Set(); dat<<=1; }
-
8位數據發送完畢之后，將OLED_CS（CS）引腳拉高，即置1，恢復至初始狀態。
OLED_CS_Set();OLED_CS_Set();OLED_DC_Set();
*代碼完整實現
void OLED_WR_Byte(uint8_t dat,uint8_t cmd){ uint8_t i; if(cmd) OLED_DC_Set(); else OLED_DC_Clr(); OLED_CS_Clr(); for(i=0;i<8;i++) { OLED_SCLK_Clr(); if(dat&0x80) OLED_SDIN_Set(); else OLED_SDIN_Clr(); OLED_SCLK_Set(); dat<<=1; } OLED_CS_Set(); OLED_CS_Set(); OLED_DC_Set(); }

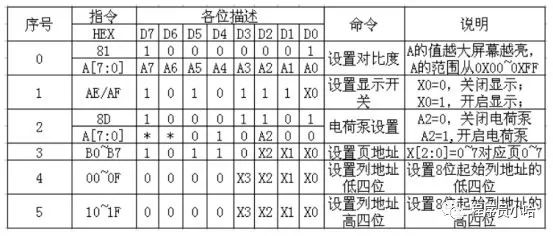

SSD1306常用命令
其他命令，可以詳見SSD1306 datasheet的第28頁。從這頁開始，對SSD1306的指令有詳細的介紹。（手冊的下載鏈接，見文尾資料下載）
命令設置SSD1306
有了寫字節的函數封裝：
void OLED_WR_Byte(uint8_t dat,uint8_t cmd);
然后查詢手冊中的命令字，我們可以發送命令初始化SSD1306，比如：
-
關閉顯示面板
OLED_WR_Byte(0xAE,OLED_CMD);
-
設置頁地址模式
OLED_WR_Byte(0x20,OLED_CMD);
SSD1306有3種內存尋址模式，分別是：
頁尋址模式（page addressing mode）, 水平尋址模式（horizontal addressing mode）和垂直尋址模式（vertical addressing mode），分別對應的命令字節為：20h、21h、22h，因為OLED模塊復位之后默認是 page addressing mode，所以下面只講頁尋址模式；其他兩種模式跟頁尋址模式的差異就是地址指針自增方式不一樣，詳情可以參考一下SSD1306的數據手冊。
如何顯示字符
在初始化OLED之后，如何在屏幕上顯示字符呢？

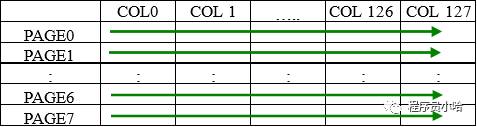

在這之前，先了解一下SSD1306內部的RAM；SSD1306內部有個SRAM稱為GDDRAM（Graphic Display Data RAM），大小是128 × 64 bits，被分為8個 PAGE，用于單色128×64點陣顯示，當我們往這個RAM寫入數據，就會顯示特定內容，如圖：
上面'COL'的含義是GDDRAM列
在頁尋址模式下，每當對RAM進行讀寫操作之后，列地址指針會自動+1，直到列地址指針指向列結束地址后，會重新指向列開始地址；而且在該模式下，一定要設置新的頁面和列地址才能訪問下一個頁面的內容，所以設置顯示字符之前一般都會調用下面幾句語句來確定顯示位置：
OLED_WR_Byte (0xb0+i,OLED_CMD); //設置頁地址（0~7）OLED_WR_Byte (0x00,OLED_CMD); //設置顯示位置—列低地址OLED_WR_Byte (0x10,OLED_CMD); //設置顯示位置—列高地址
封裝設置顯示位置的函數如下：
void OLED_Set_Pos(unsigned char x, unsigned char y) { OLED_WR_Byte(0xb0+y,OLED_CMD); OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD); OLED_WR_Byte((x&0x0f)|0x01,OLED_CMD); }

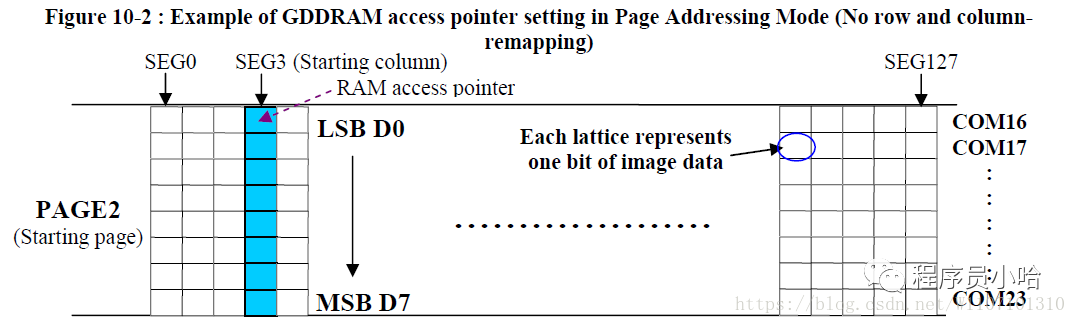

例如如果頁地址設為B2h，低列地址為03h，而高列地址為00h，那么也就意味著開始列是PAGE2的SEG3，而RAM的獲取指針定位到下圖中。而輸入的數據將會被寫入列3的位置。
所以確定好了顯示位置，直接輸出字符對應的像素數據數組就好了。

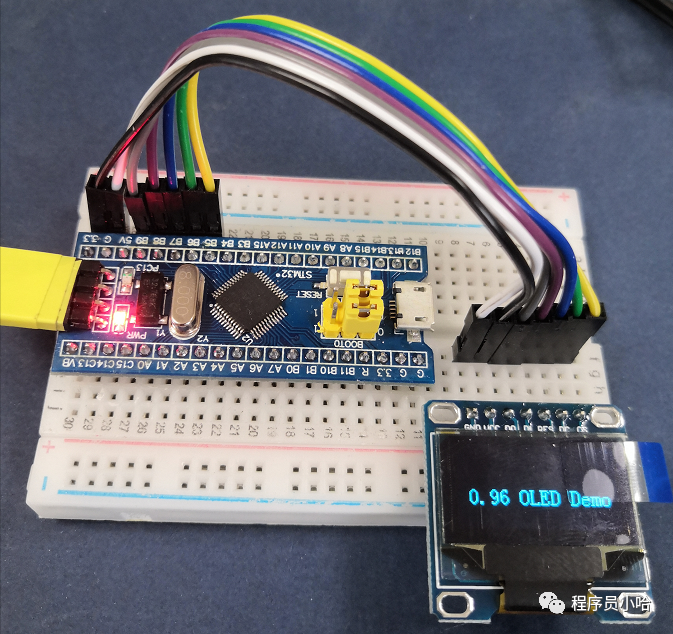

測試結果
測試電路連接：
GND---地
VCC---3.3V
D0---接PB9，作為SPI總線的CLK時鐘引腳，時鐘
D1---接PB8，作為SPI總線的MOSI數據引腳，數據輸入
RES---接PB7
D/C---接PB6，高電平為寫數據，低電平為寫命令
CS---片選，接PB5，接地選中SSD1306
?
