幫微信好友調試了一個基于Proteus的搶答器程序，一晃距離上次使用Proteus，已經過去五六年了，當時還是仿真的51單片機。借此機會，我們看一下，如果使用Proteus仿真STM32，本次測試實現的目標如下：

• 使用Proteus搭建仿真的原理圖
• 使用STM32CubeMX創建STM32F103R6的工程
• 添加printf輸出重定向代碼，即串口1的打印輸出功能
• 添加HAL庫的按鍵讀取函數
• 點擊按鍵，來回切換LED的狀態

推薦閱讀：
STM32單片機最小系統詳解
STM32F103 串口的使用方法
STM32中精確延時函數的實現
利用STM32F103C8T6最小系統板點亮流水燈
4行代碼實現LED閃爍
使用STM32CubeMX求得CPU芯片溫度

安裝Proteus 8.9 Pro

安裝過程比較簡單，默認下一步即可，安裝完畢，記得先激活，再運行軟件，具體激活方法，參考Crack文件夾中的激活說明。

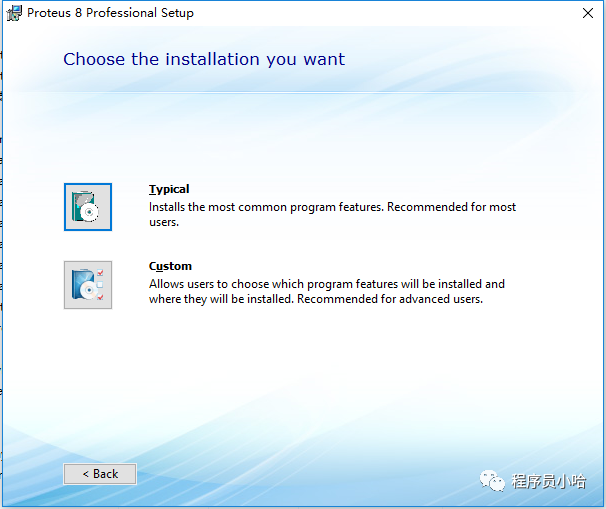

注意：其中到下圖步驟時，注意選擇“Custom”：

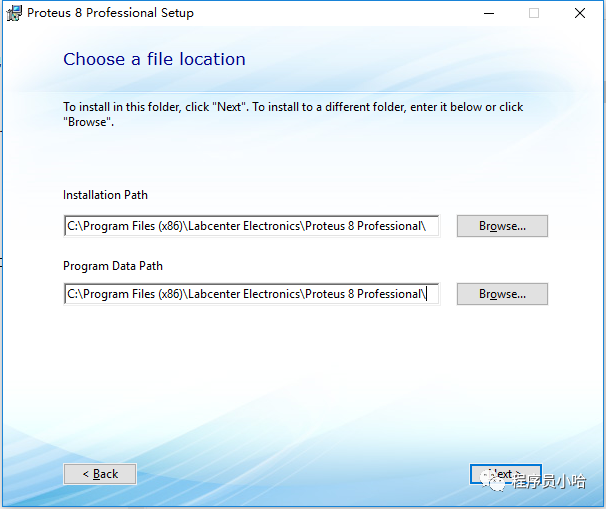

然后將“Installation Path”和“Program Data Path”選擇為同一個目錄，否則容易發生閃退現象：

創建工程

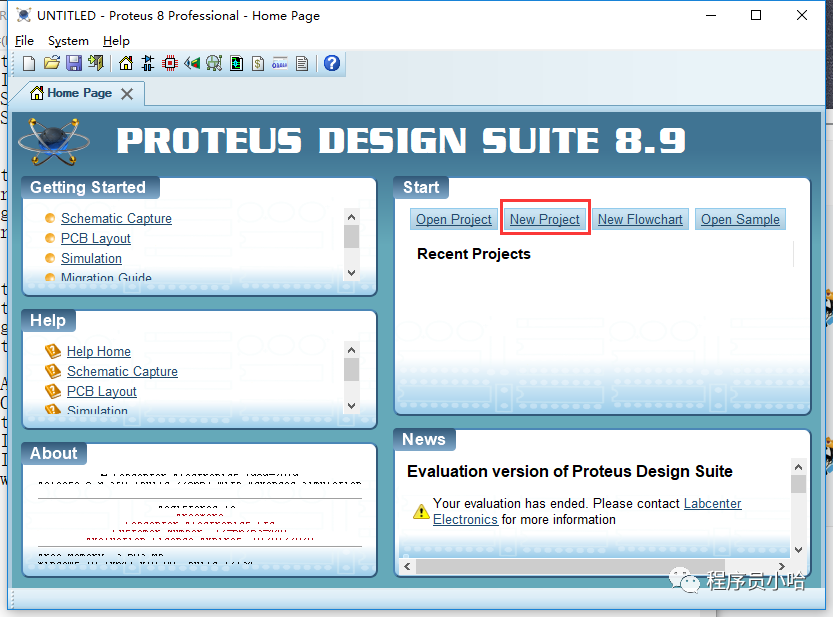

• 點擊“New Project”，創建新工程。

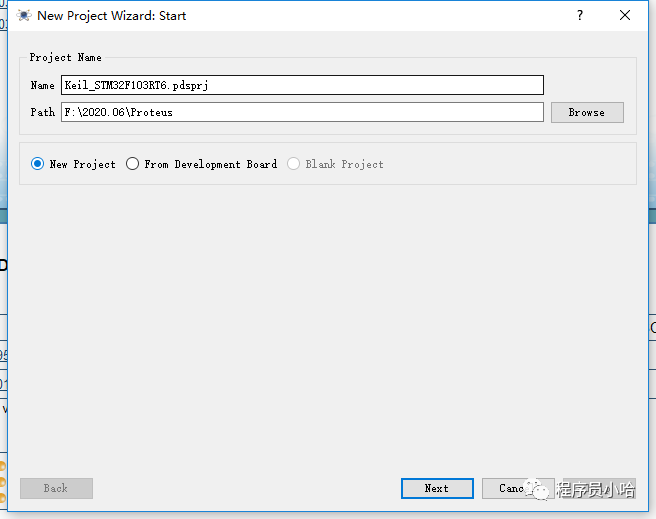

• 隨意命名，如Keil_STM32F103RT6，并選擇安裝路徑。

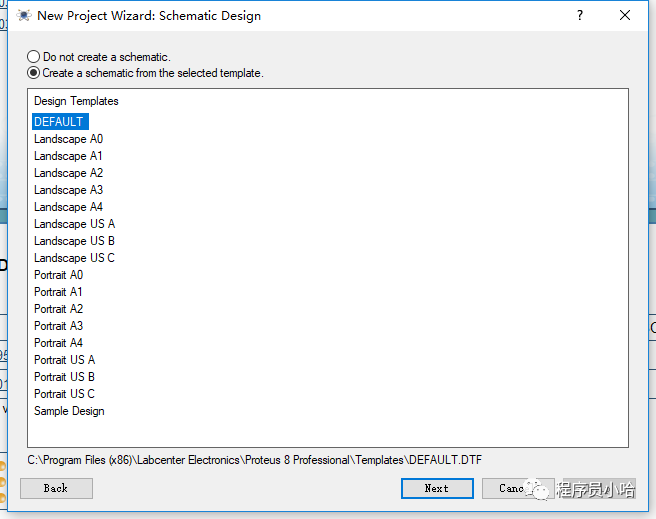

• 創建一個缺省的原理圖。

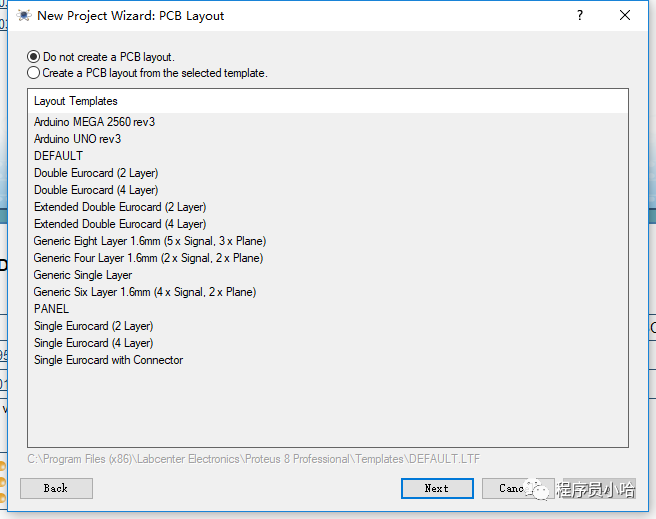

• 不用創建PCB視圖。

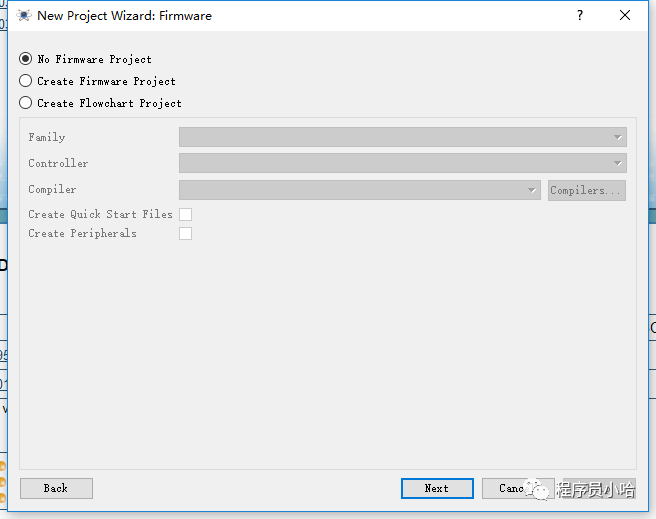

• 選擇“No Firmware Project”，不用創建代碼工程，我們將使用STM32CubeMX創建工程。

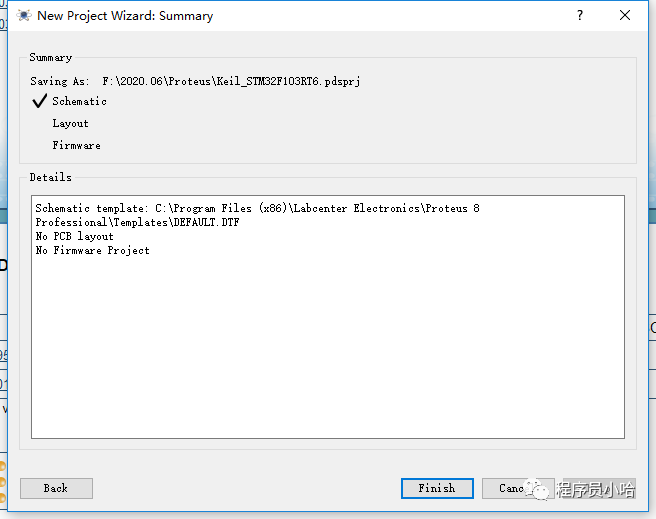

• 完成Proteus工程的創建。

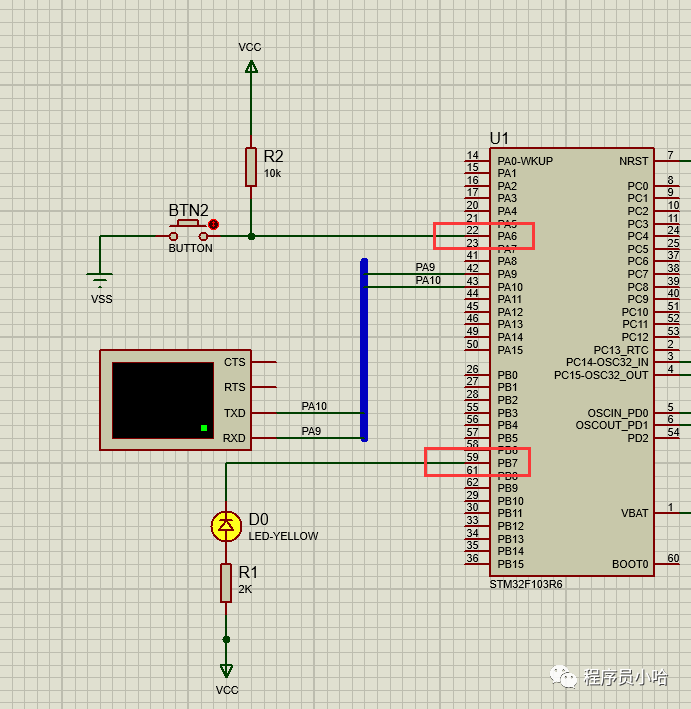

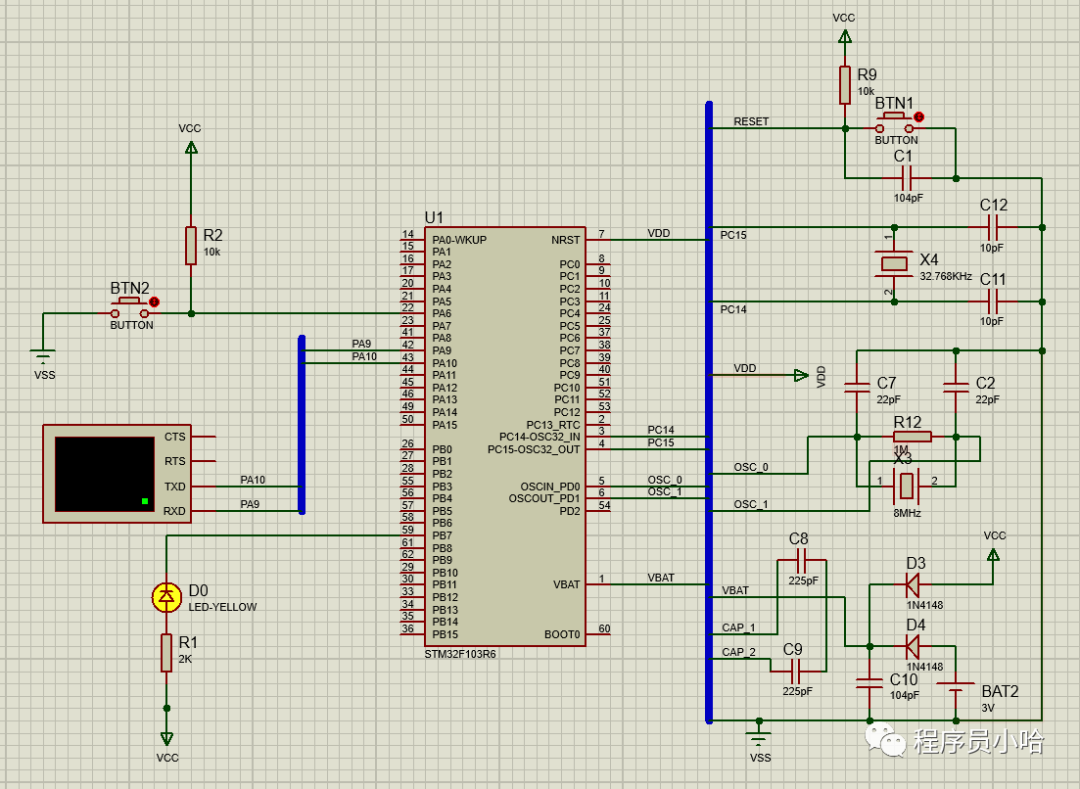

• 完成原理圖的繪制如下。

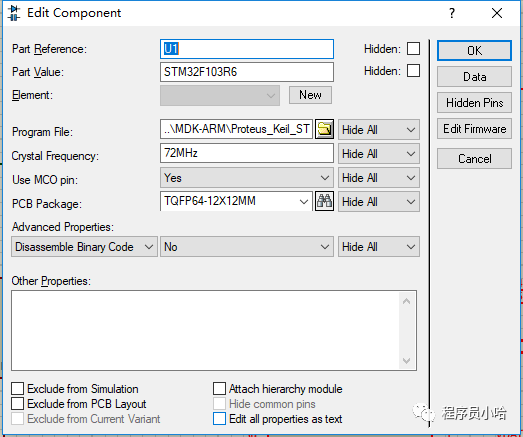

• 雙擊主芯片，設置屬性

Proteus使用過程中可能出現的問題

• 用proteus仿真時，一直出現animating:0.00149(CPU load 70%)，但就是沒結果？

模擬電路仿真有點慢，你可以把電路中的電阻改成數字式的。雙擊電阻，在model type后邊有個下拉菜單，把analog改為digital。

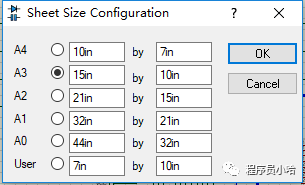

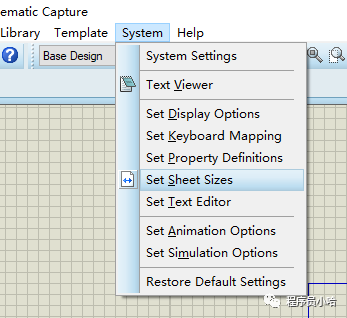

• 如何改變原理圖大??？選擇System->Set Sheet Sizes。

• 如遇到下面報錯該如何解決？

No power supply specified for net VSD in Power Rail Configuration. No power supply specified for net VDDA in Power Rail Configuration. No power supply specified for net VSSA in Power Rail Configuration.

解決辦法：

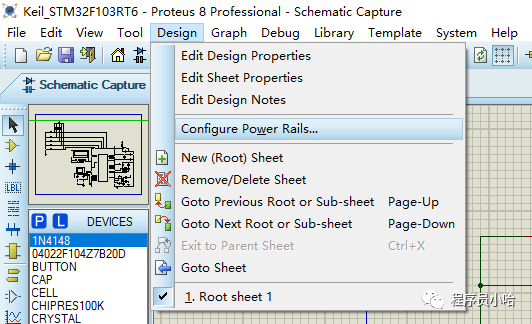

Step1：點擊工具欄上方的 Design 選項

Step2：點擊 “Configure Power Rails"

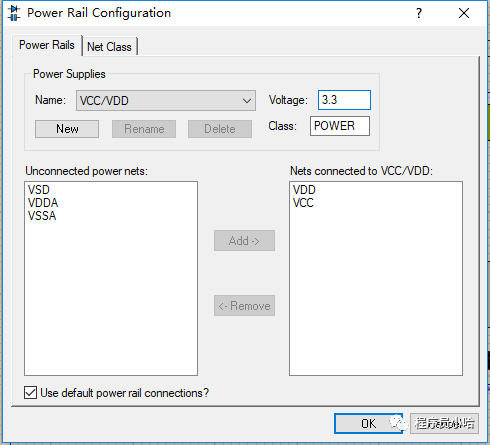

Step3：勾選左下角的 "Use default power rail connections?" 然后配置“Unconnected power nets”。

step4: 點擊 OK

• 在使用Proteus調試串口時會遇到自帶的Virtual Terminal無法彈出窗口。

解決辦法如下：在Simulation中止后，進入工具欄Debug->Reset Debug Pop up Windows，并在彈出窗口中選“yes”。再次運行Simulation，可以發現窗口可以正常彈出。

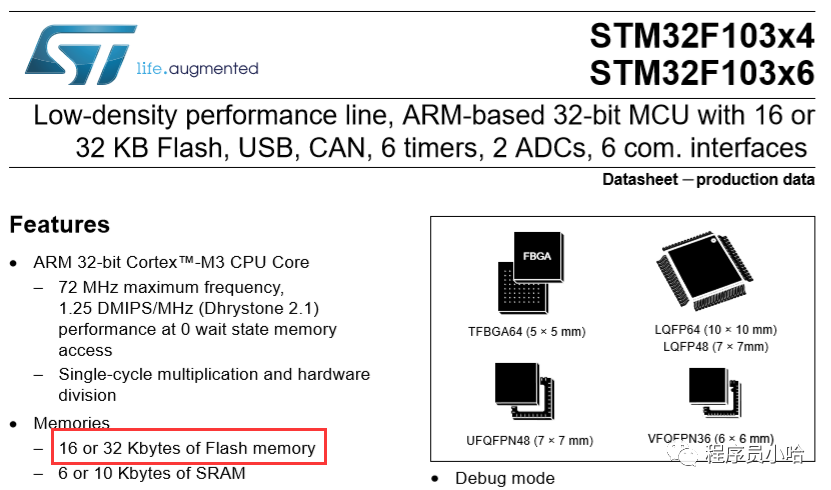

• STM32F103RT6對應的啟動文件為？
  startup_stm32f10x_ld.s: for STM32 Low density devices

ld：低密度產品，F(xiàn)LASH小于64K md：中等密度產品，F(xiàn)LASH=64 or 128 hd：高密度產品，F(xiàn)LASH大于128

• 串口顯示亂碼

可能晶振不對。

• 如何旋轉元器件擺放方向？

旋轉：Ctrl+M，或者：+ 或者 -

選中元件后依次按下鍵盤上的Ctrl+M，元件便完成水平方向180°；小鍵盤的“+”鍵，可以使元件完成逆時針90°翻轉；小鍵盤的“-”，使元件完成順時針90°翻轉。

STM32CubeMX創建工程

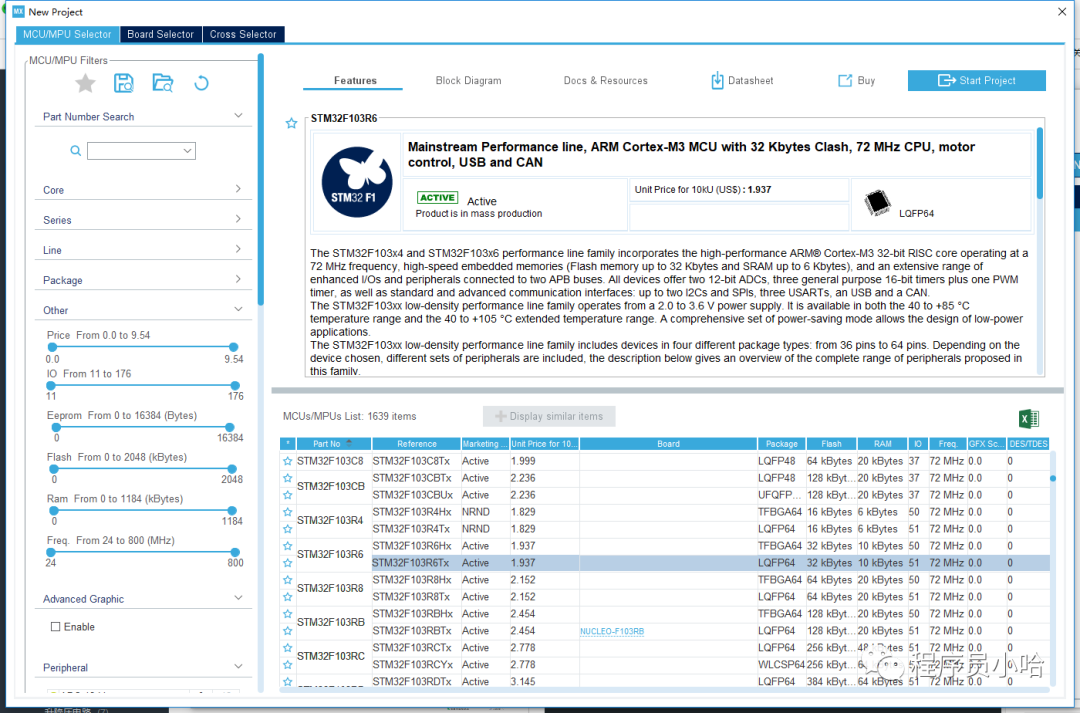

• 使用STM32CubeMX創建主芯片為STM32F103R6的工程。

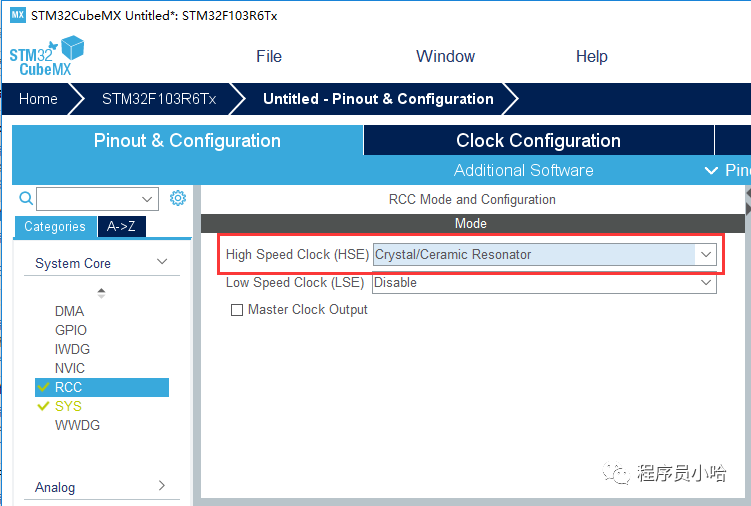

• 選擇晶振作為外部高速時鐘。

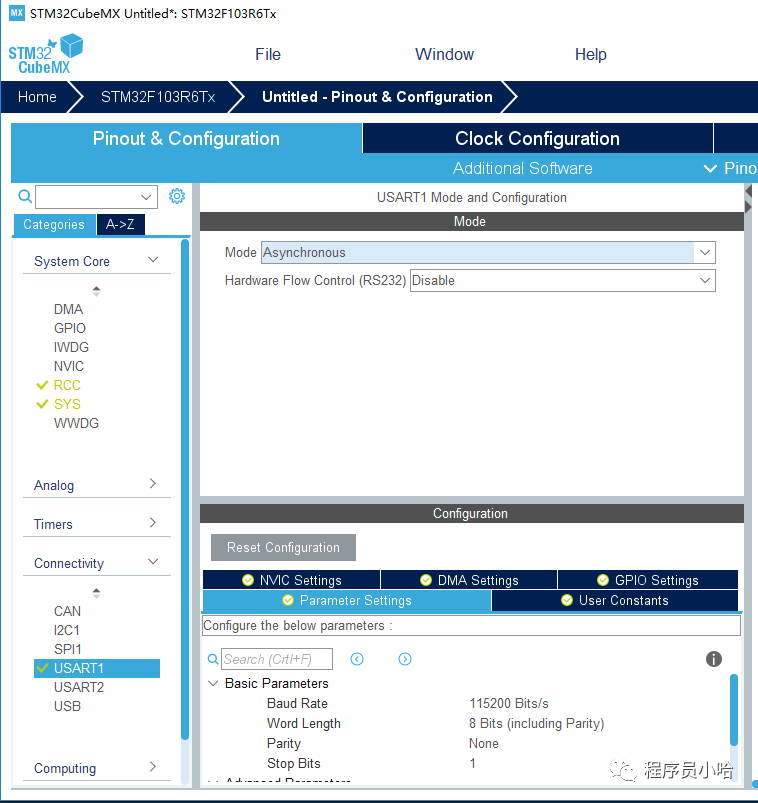

• 使能串口1。

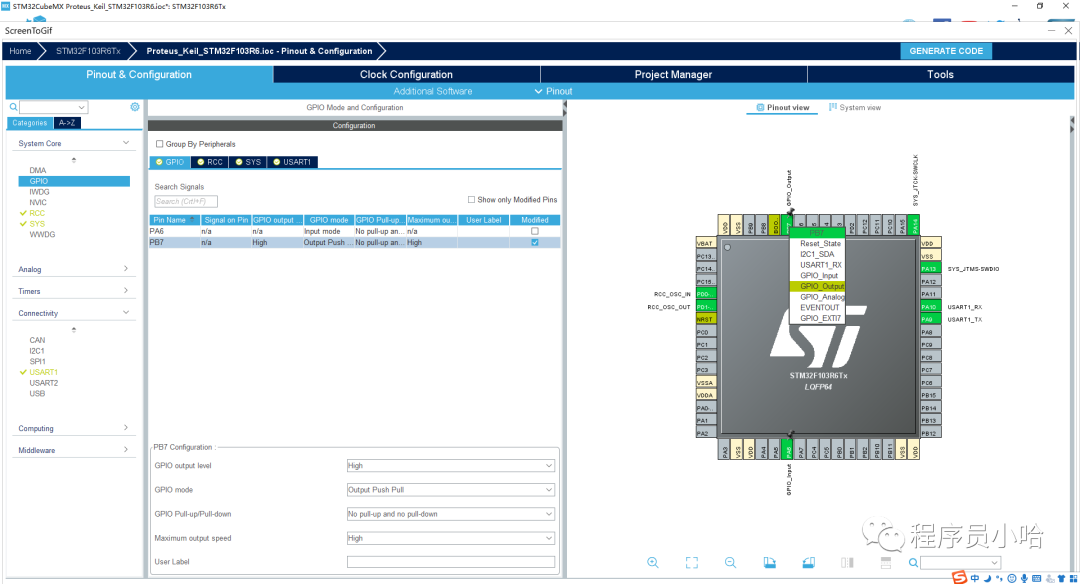

• 配置GPIO。

其中PA6與BTN2相連；PB7與LED相連。

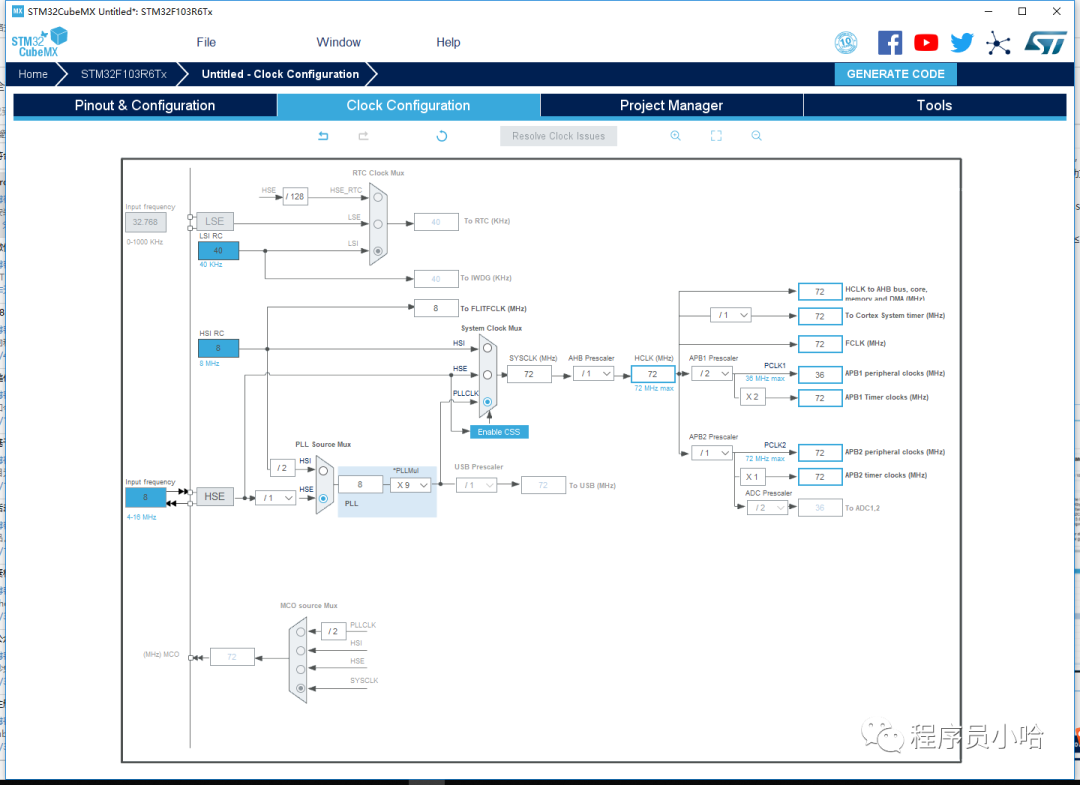

• 配置時鐘樹：

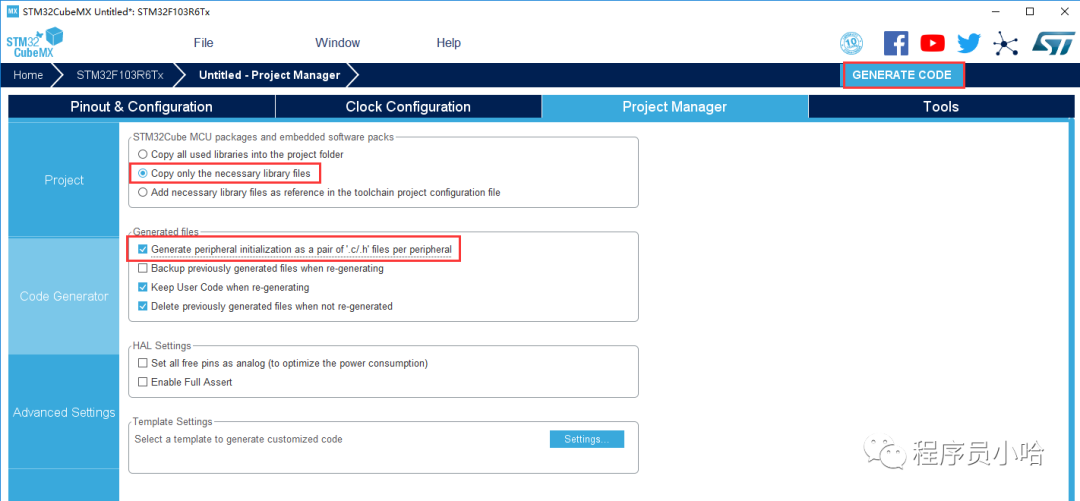

• 配置工程設置，并生成代碼。

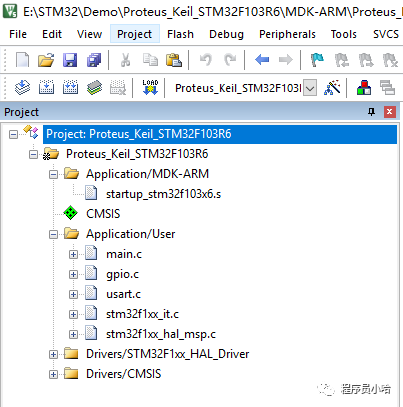

生成后的Keil工程目錄如下所示：

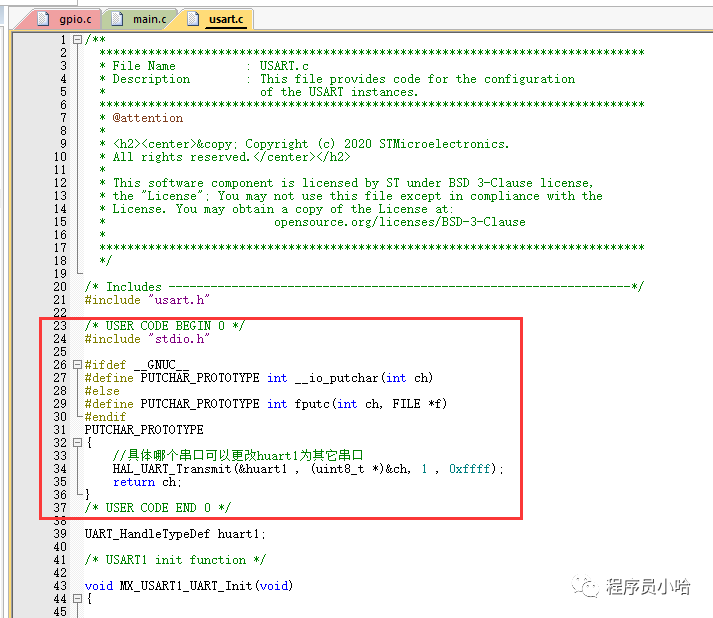

• 添加串口1的重定向：

/* USER CODE BEGIN 0 */ #include "stdio.h" #ifdef __GNUC__ #define PUTCHAR_PROTOTYPE int __io_putchar(int ch) #else #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f) #endif PUTCHAR_PROTOTYPE
{ //具體哪個串口可以更改huart1為其它串口 HAL_UART_Transmit(&huart1 , (uint8_t *)&ch, 1 , 0xffff); return ch;
} /* USER CODE END 0 */

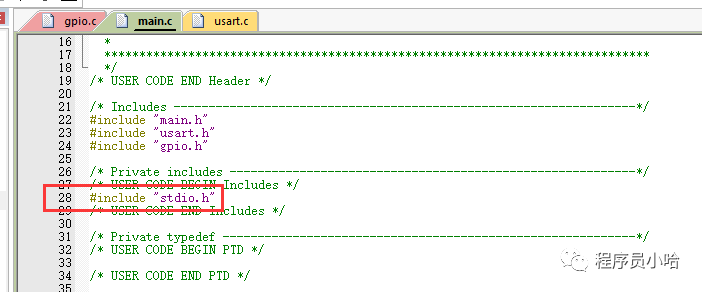

• main.c文件中添加引用的頭文件：

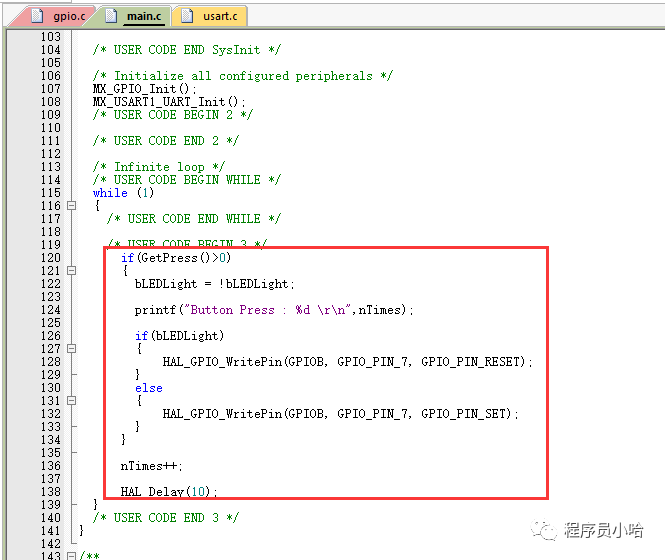

• main函數中添加如下實現代碼：

其中，int GetPress(void)函數實現如下：

/* Private user code ---------------------------------------------------------*/ /* USER CODE BEGIN 0 */ int GetPress(void) { if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_6)==0)
 {
 HAL_Delay(10);//防抖 if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_6)==0)
 { while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_6)==0)//等待按鍵抬起。 {;} return 1;
 } else return 0;
 } else return 0;
} /* USER CODE END 0 */

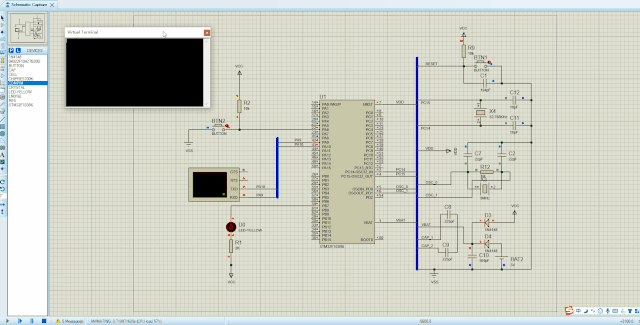

測試結果
