我們上一篇網文已經介紹了mini D1 WiFi模塊，具體參見下面鏈接：

mini D1 WiFi模塊Arduino開發簡介

下面網文介紹了如何在阿里云生活物聯網平臺創建一個智能設備：

七步快速開啟產品智能化

本文我們利用之前創建的測試設備的三元組信息：

"product_key": "a1xHkDRtfRl",
"device_name": "ZNFS0001",
"device_secret": "xnOe5VcOkvXFTBAZaik4hz7y67t7IUhI"

使用Arduino的方式快速連接阿里云物聯網平臺。

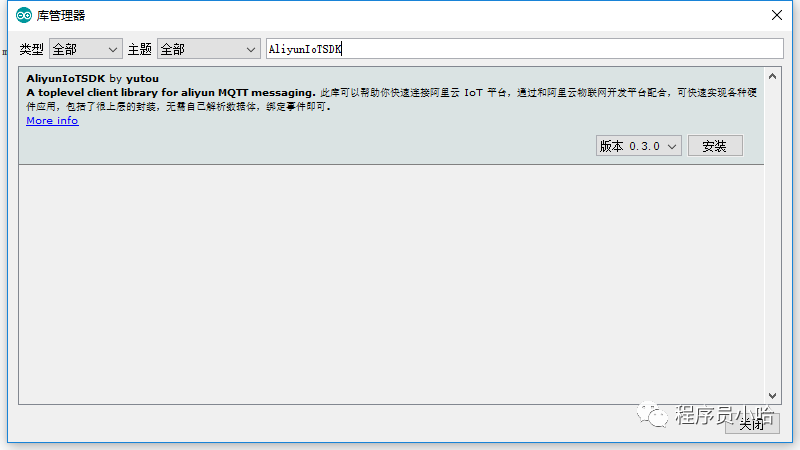

文中提到的 AliyunIoTSDK 這個 Arduino 庫，可以在 Arduino 庫商店里搜索到（搜索 AliyunIoTSDK）

AliyunIoTSDK可以幫助你快速連接阿里云 IoT 平臺，通過和阿里云物聯網開發平臺配合，可快速實現各種硬件應用，包括了很上層的封裝，無需自己解析數據體，綁定事件即可，在ESP8266平臺充分測試（NodeMCU 1.0）

AliyunIoTSDK庫，除了上面在Arduino庫商店里直接搜索外，還可以手動把 github 上的項目 clone 下來，放到 Arduino 的 library 庫下。

github 地址：https://github.com/xinyu198736/arduino-aliyun-iot-sdk

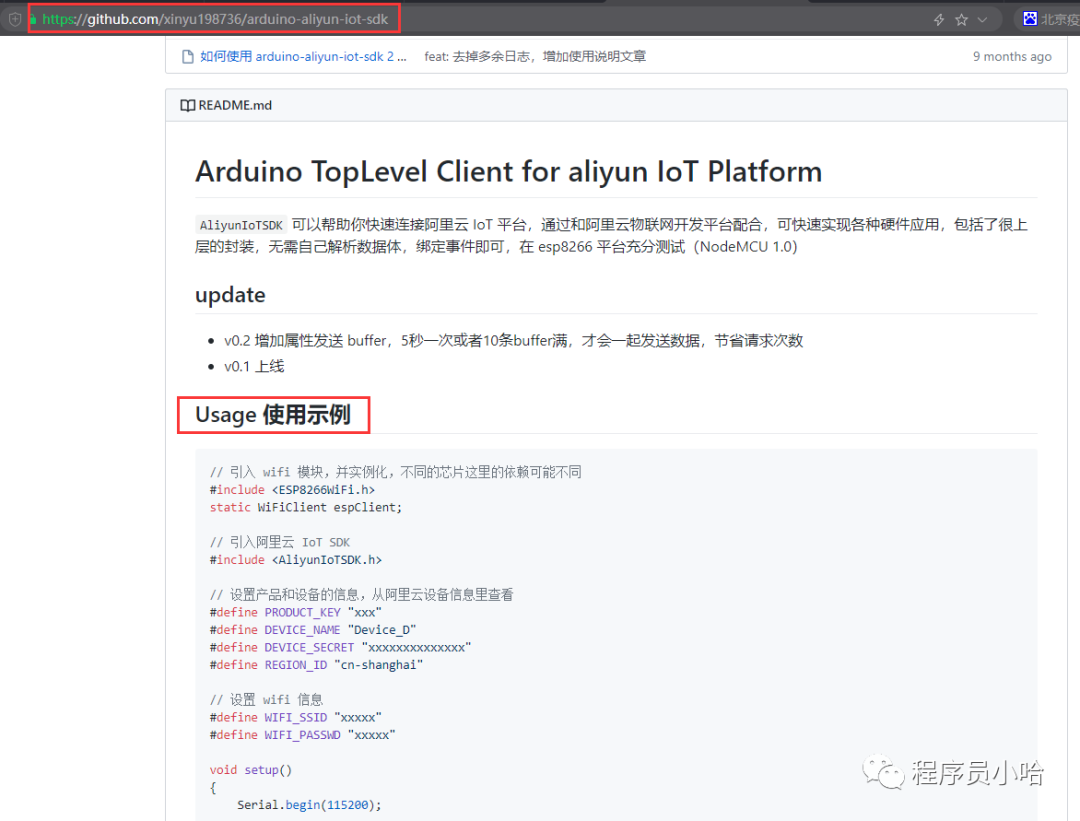

拷貝上面網址上的測試代碼：Usage使用示例

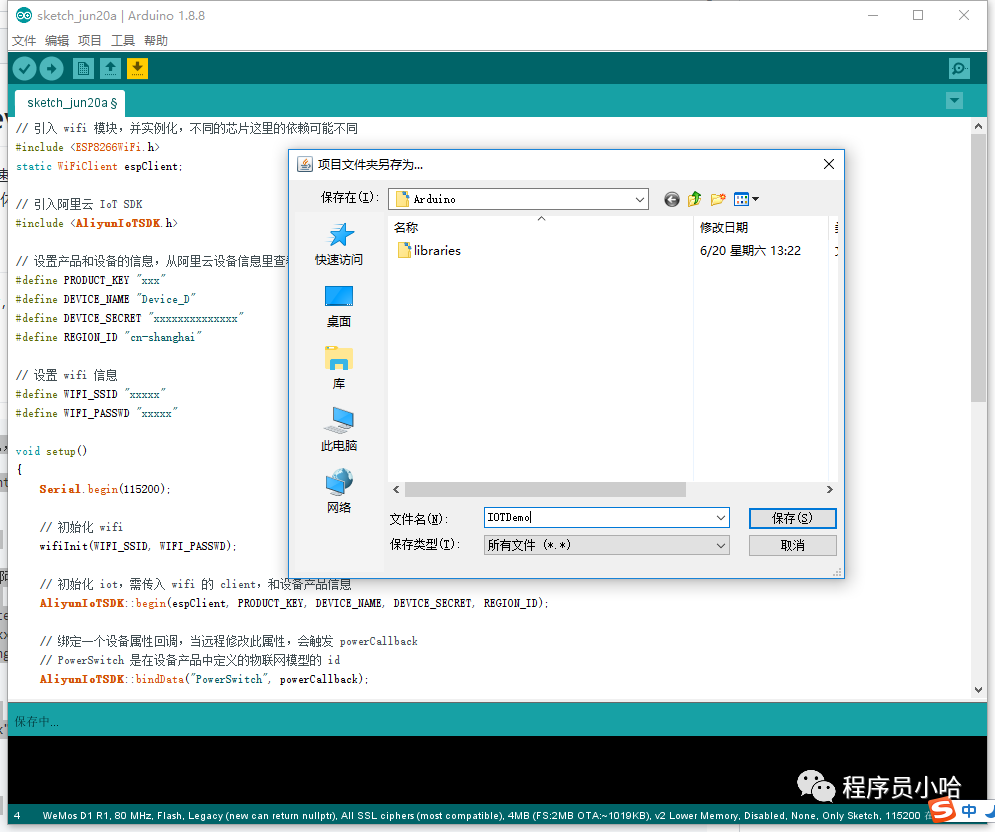

隨意命名文件名，保存代碼文件：

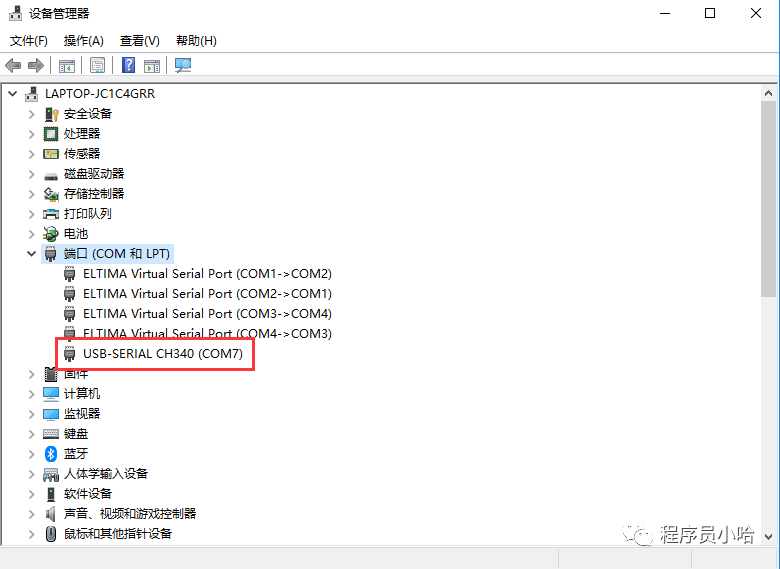

設備管理器中查看當前ESP8266 WiFi所占用的串口號：

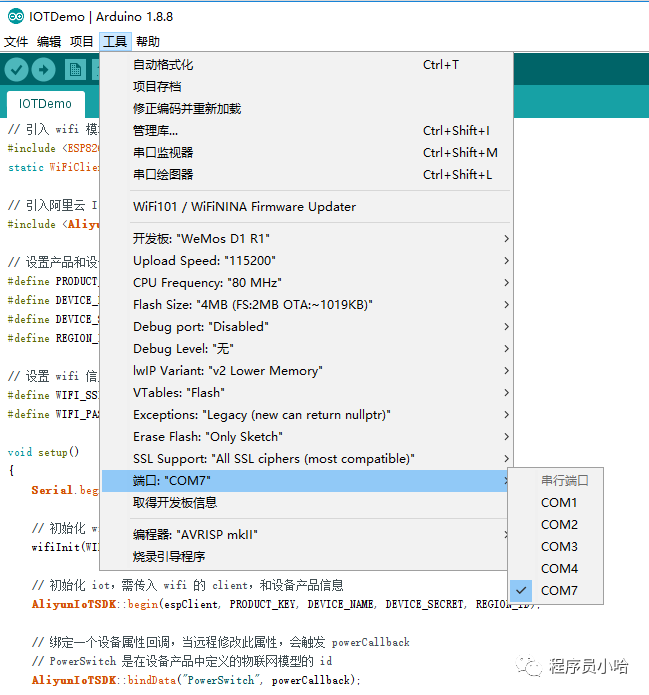

Arduino中選擇對應的串口號：

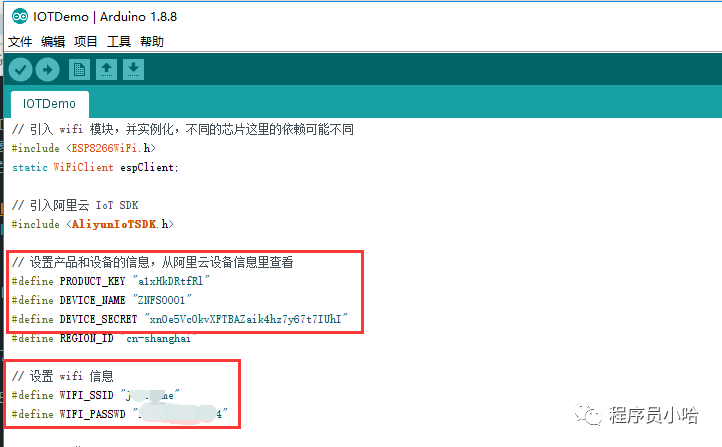

填寫三元組和WiFi信息：

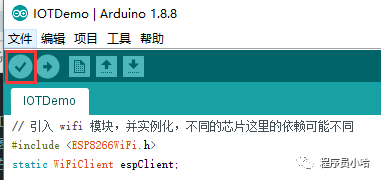

點擊“√”對號對工程進行編譯：

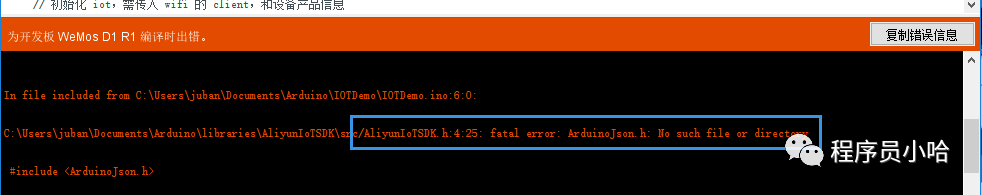

編譯后出錯：

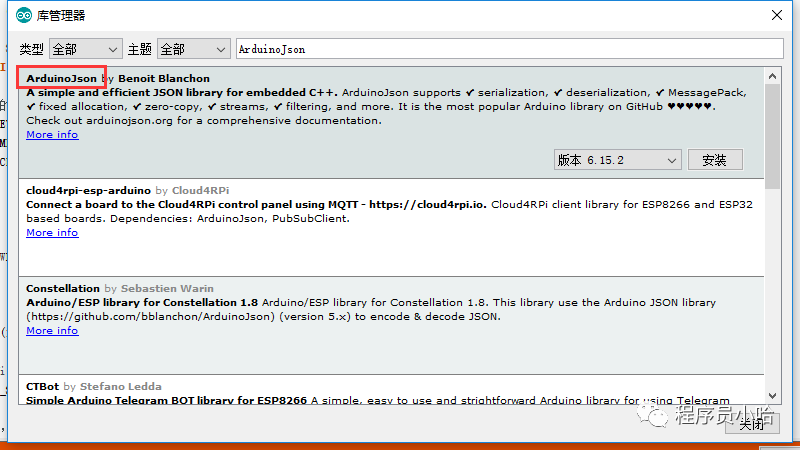

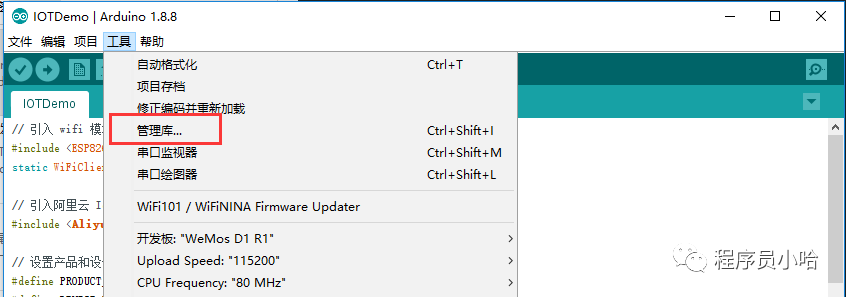

添加：ArduinoJson庫

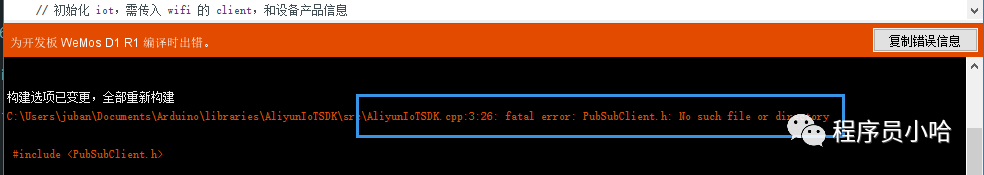

再次編譯仍舊報錯：

錯誤信息如下所示：

Arduino:1.8.8 (Windows 10), 開發板："WeMos D1 R1, 80 MHz, Flash, Legacy (new can return nullptr), All SSL ciphers (most compatible), 4MB (FS:2MB OTA:~1019KB), v2 Lower Memory, Disabled, None, Only Sketch, 115200" 構建選項已變更，全部重新構建
C:\Users\juban\Documents\Arduino\libraries\AliyunIoTSDK\src\AliyunIoTSDK.cpp:3:26: fatal error: PubSubClient.h: No such file or directory #include  ^

compilation terminated. exit status 1 為開發板 WeMos D1 R1 編譯時出錯。

在文件 -> 首選項開啟
“編譯過程中顯示詳細輸出”選項
這份報告會包含更多信息。

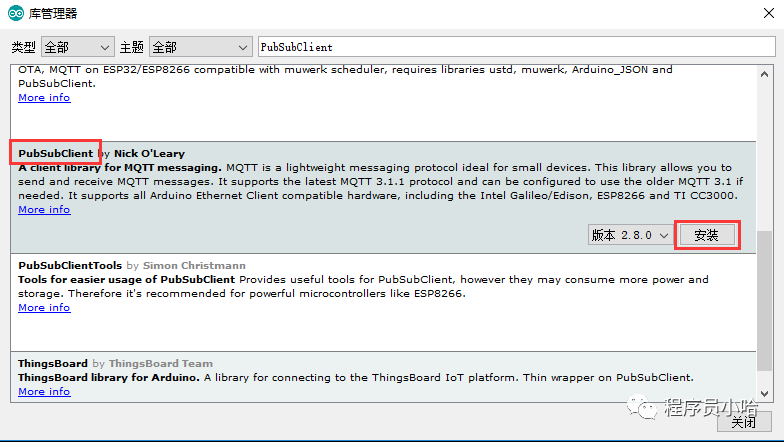

因?yàn)锳liyunIoTSDK庫，底層連接依據 PubSubClient 庫，所以繼續安裝：PubSubClient庫。

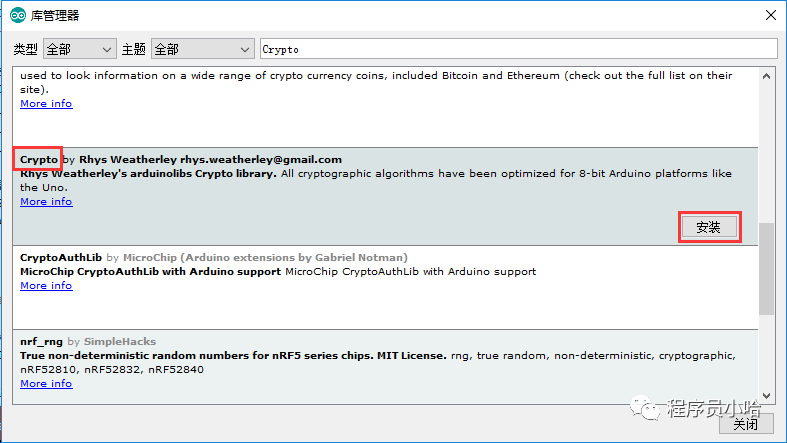

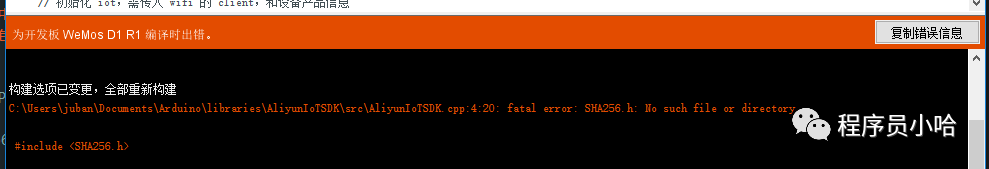

缺少：SHA256庫，繼續安裝：SHA256庫

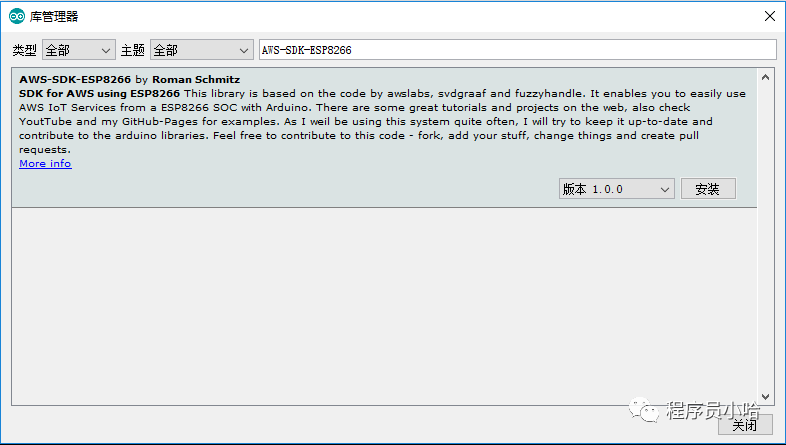

“AWS-SDK-ESP8266”庫。

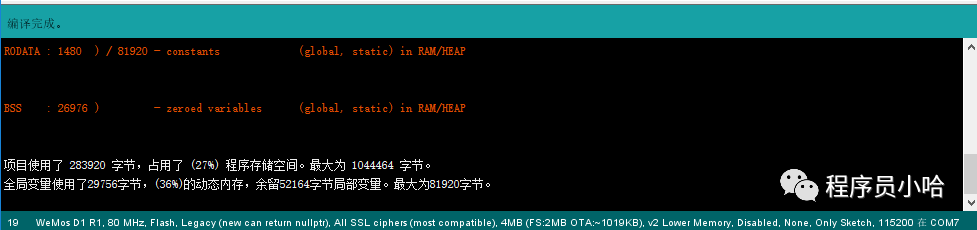

再次編譯，成功。

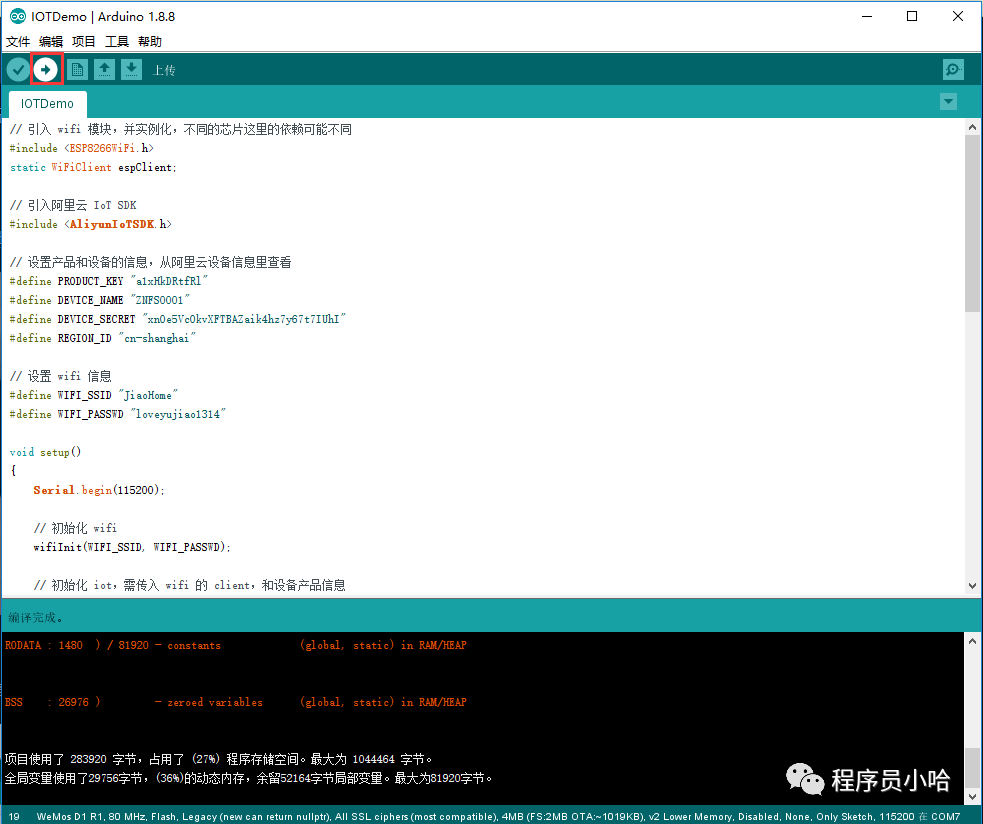

編譯并下載程序，上傳固件至mini D1 WiFi模塊。

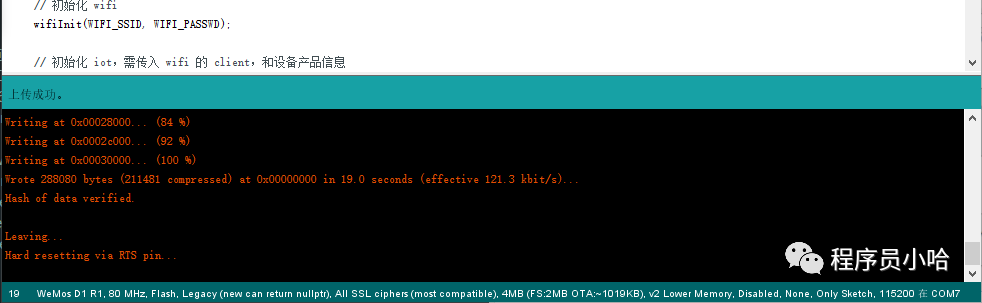

上傳成功之后顯示如下：

arduino上阿里云所需要用到的四個庫文件。PubSubClient，ArduinoJson，AliyunIoTSDK，Crypto（SHA256）。

PubSubClient.h，是發布/訂閱功能的頭文件；

SHA256.h，是加密功能的頭文件（Crypto里面已有包含這個了）；

ArduinoJson.h，是支持Json數據格式的頭文件；

AliyunIoTSDK.h，是阿里云SDK的頭文件。

打開Arduino軟件，工具-->串口監視器，可以查看模塊打印輸出的信息：

這個串口號換了，不是上面的COM7了，因?yàn)槲腋鼡Q了USB口，所以串口號變化了。

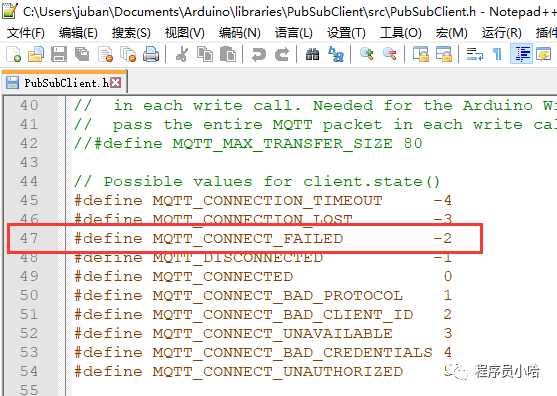

下面是在PubSubClient.h文件中關于錯誤類型的定義：

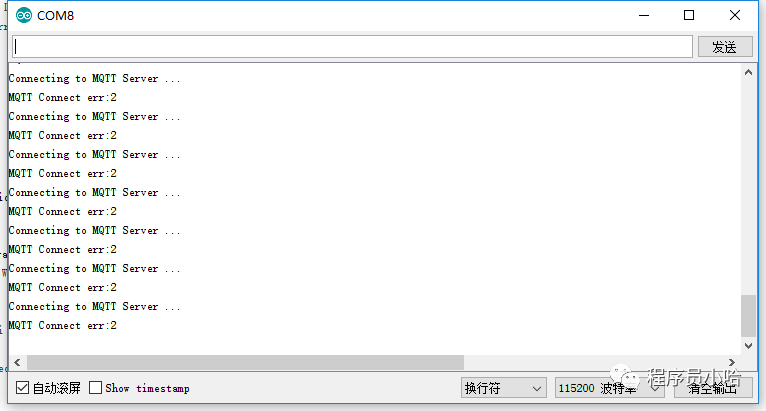

報錯MQTT Connect err : -2，說明MQTT沒有連接。

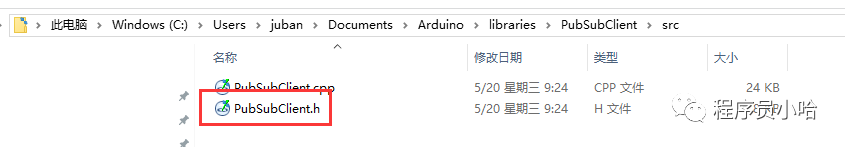

解決方法是更改PubSubClient.h文件中的兩個宏MQTT_MAX_PACKET_SIZE和MQTT_KEEPALIVE，將其改大點，比如改成1024和60。

修改后，重新下載程序，然后看到可以正常上傳數據了。

登錄生活物聯網平臺--飛燕平臺

生活物聯網平臺：https://living.aliyun.com/#/

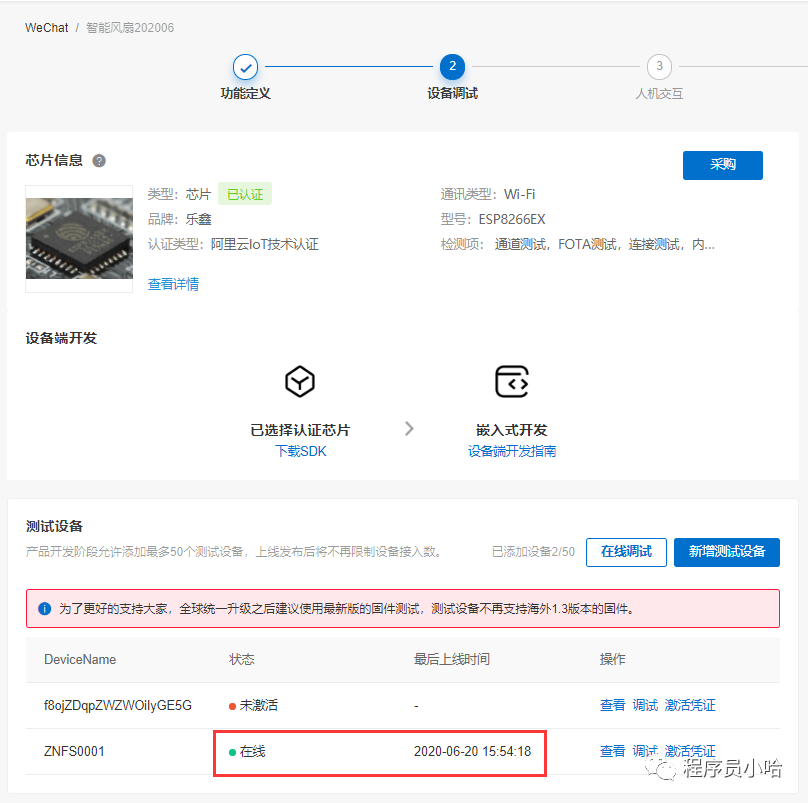

查看飛燕平臺，正常應該可以看到設備上線了。

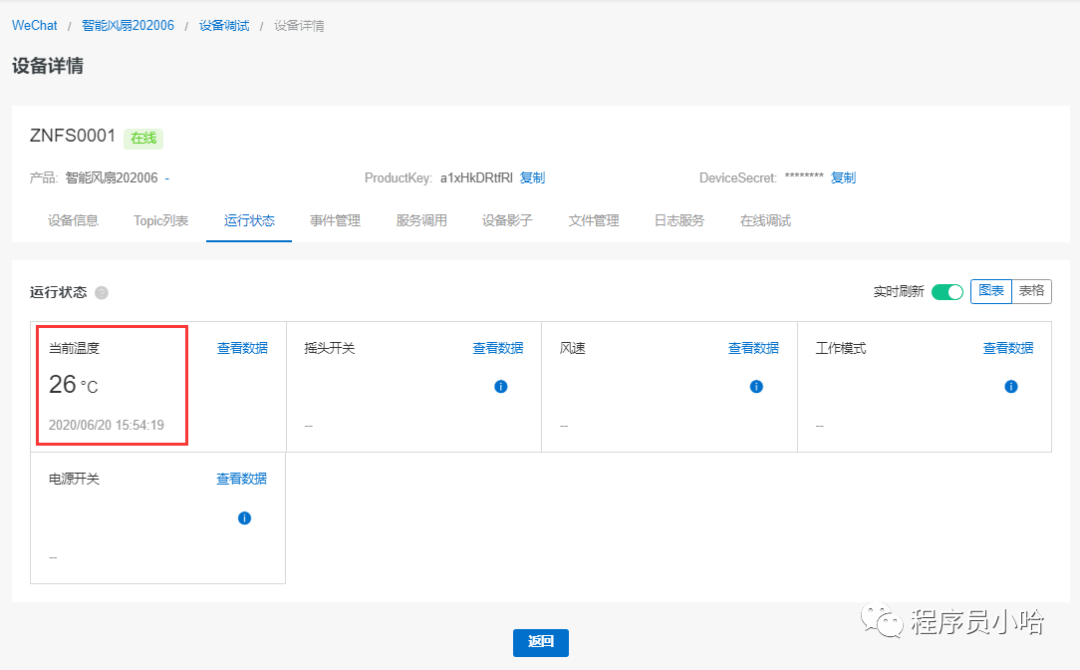

點擊上圖中設備右邊的“查看”，然后進入下面的運行狀態頁面，可以看到我們上傳的當前溫度：26℃。

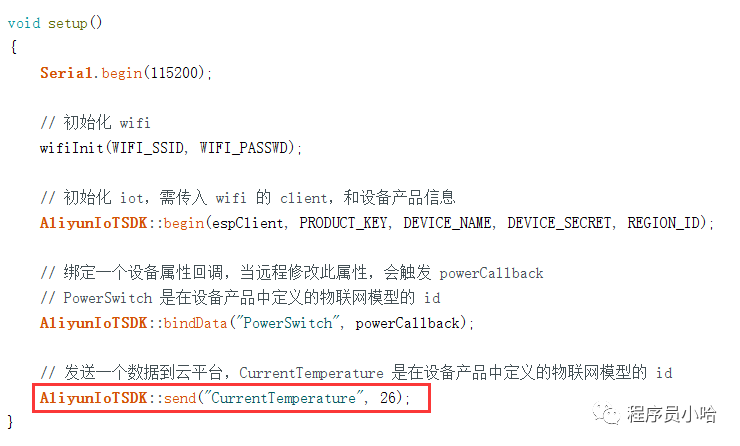

與下面我們代碼中設置的值是一致的，進而說明上傳屬性值成功。

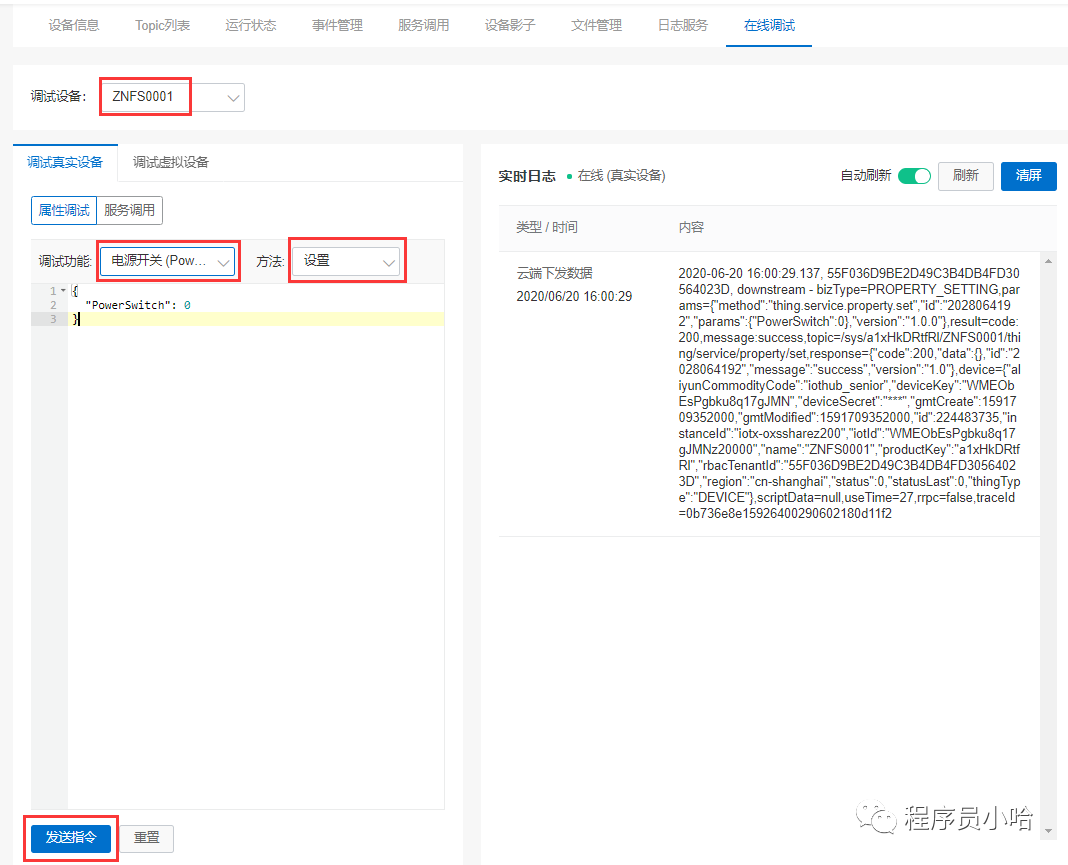

在“設備調試”頁面，我們選擇調試設備為“ZNFS0001”，然后選擇一個調試功能，然后選擇方法，然后點擊發送指令，我們可以在實時日志中查看到下發數據的日志，說明下發數據成功。

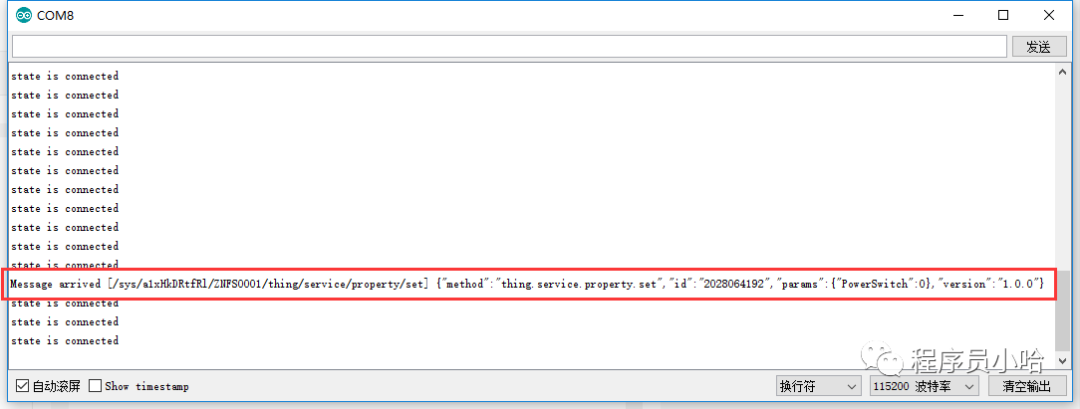

此時查看WiFi模塊的打印信息，可以看到模塊收到了服務器下發的數據包。

{"method":"thing.service.property.set","id":"2028064192","params":{"PowerSwitch":0},"version":"1.0.0"}

我們只需要能夠正確解析上面的數據包內容，解析出{"PowerSwitch":0}，然后單片機就可以針對此內容做相應的動作。

上面“設備調試”中下發的數據，其實過程跟手機App中點擊某個的按鈕的動作邏輯是一樣的，至此走通了設備屬性的上傳及設備的無線控制。

之后的內容，我們將針對“智能風扇”的具體設計，實現STM32+ESP8266整體與阿里云進行數據交互。

完整代碼如下：

// 引入 wifi 模塊，并實例化，不同的芯片這里的依賴可能不同 #include  static WiFiClient espClient; // 引入阿里云 IoT SDK #include  // 設置產品和設備的信息，從阿里云設備信息里查看 #define PRODUCT_KEY "a1xHkDRtfRl" #define DEVICE_NAME "ZNFS0001" #define DEVICE_SECRET "xnOe5VcOkvXFTBAZaik4hz7y67t7IUhI" #define REGION_ID "cn-shanghai" // 設置 wifi 信息 #define WIFI_SSID "XXXXXX" #define WIFI_PASSWD "XXXXXXXX" void setup() {
 Serial.begin(115200); // 初始化 wifi wifiInit(WIFI_SSID, WIFI_PASSWD); // 初始化 iot，需傳入 wifi 的 client，和設備產品信息 AliyunIoTSDK::begin(espClient, PRODUCT_KEY, DEVICE_NAME, DEVICE_SECRET, REGION_ID); // 綁定一個設備屬性回調，當遠程修改此屬性，會觸發 powerCallback // PowerSwitch 是在設備產品中定義的物聯網模型的 id AliyunIoTSDK::bindData("PowerSwitch", powerCallback); // 發送一個數據到云平臺，CurrentTemperature 是在設備產品中定義的物聯網模型的 id AliyunIoTSDK::send("CurrentTemperature", 26);
} void loop() {
 AliyunIoTSDK::loop();
} // 初始化 wifi 連接 void wifiInit(const char *ssid, const char *passphrase) {
 WiFi.mode(WIFI_STA);
 WiFi.begin(ssid, passphrase); while (WiFi.status() != WL_CONNECTED)
 {
 delay(1000);
 Serial.println("WiFi not Connect");
 }
 Serial.println("Connected to AP");
} // 電源屬性修改的回調函數 void powerCallback(JsonVariant p) { int PowerSwitch = p["PowerSwitch"]; if (PowerSwitch == 1)
 { // 啟動設備 }
}
