我們七月份的活動內容為：基于單片機的自動澆花系統，經過網友后臺留言建議和調研，最終定下來咱們的自動澆花系統大概由如下功能模塊組成：

• LED指示燈

土壤干燥程度指示；
比如可以綠色代表正常，紅色代表缺水狀態；

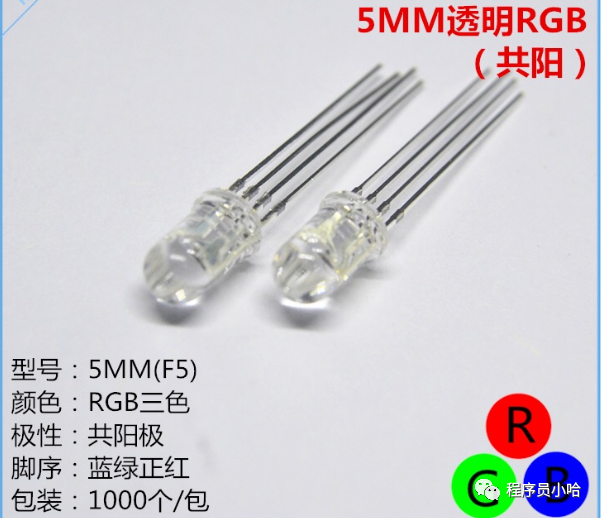

普通的單色LED太普通了，這次計劃選用這種三色RGB LED。

• 繼電器模塊

控制水泵開關

• 土壤濕度傳感器

通過AD轉換模塊，獲得到的AD值間接等價于土壤的相對濕度。

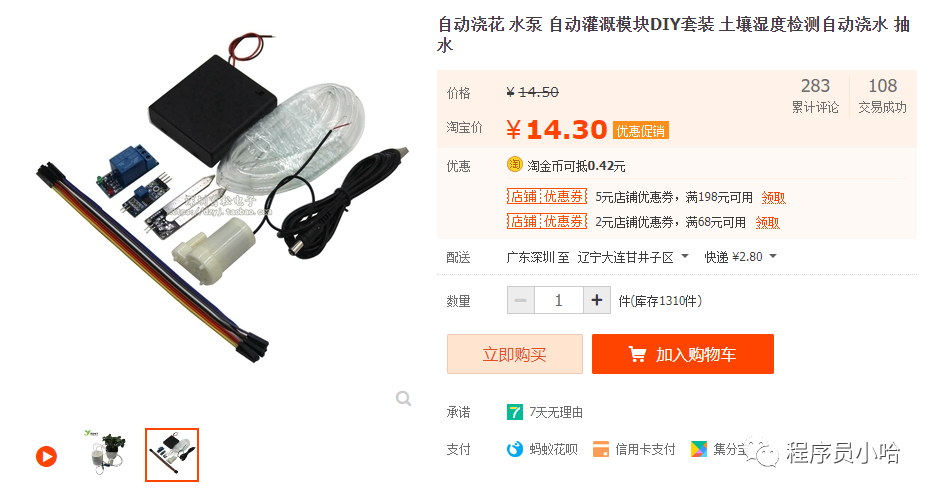

繼電器模塊、土壤濕度模塊、水泵直接購買下面這種DIY套裝即可。

• LCD顯示模塊

顯示當前測量土壤濕度值和報警的上限和下限閾值。

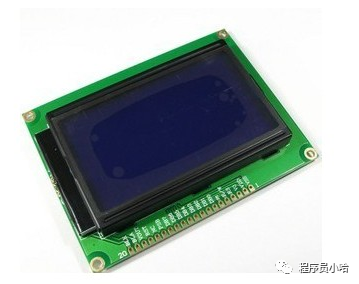

為了與六月份的設計有所不同，我們這次選用LCD12864液晶屏。

其實本設計理論上可以不需要液晶屏，搜遍淘寶也沒有找到一家自動澆花器帶有液晶屏，增加液晶屏的意義不大，而且把設計弄復雜了，我們此處增加液晶屏主要為了學習而添加。

• 按鍵模塊

可以設置報警上限、下限值；

低于下限報警并啟動水泵澆水，高于上限停止?jié)菜?br style="box-sizing: border-box;font-size: inherit;color: inherit;line-height: inherit;"/>按鍵翻頁查看歷史溫度值，共計可以存24組（理論上24小時每小時一組，但是為了方便演示，默認1分鐘存一組）。

• WiFi模塊

在手機APP上可以遠程控制澆水；
APP上還可以查看當前土壤濕度。

• 實時時鐘模塊

定時灌溉。

使用STM32單片機自帶的RTC功能即可。

• 溫度傳感器

設置上下限，超過蜂鳴器報警，提示防寒或降溫；

下一步時間安排：
2020.07.10 前繪制完原理圖和PCB板（因為六月份的設計已經有了核心板，我們只需要設計一個底板即可），并外協打樣，感興趣的大家隨時關注哈。

板子打樣回來、焊接完畢之后，網文的更新內容會以本月設計涉及的知識點為主，逐步整理網文分享給大家哈。

基本就是每個月的上半月自由分享，下半月以本月的活動內容為主。

有什么想加的功能或者建議，可以微信與我聯系哈。
