1、項目簡介

本設計時基于ESP32和 LoRa 模塊和一些常見的氣象傳感器制作太陽能無線氣象站。

該項目是一個開源項目，設計資料在文末分享。

氣象站完全由太陽能供電，所以不用擔心外部電源。可以將它安裝在一個偏遠的地方，而不需要鋪設長電纜來提供電力。

氣象站是一個經濟實惠的氣象站，適用于智能農業、智能城市、太陽能發電廠、建筑工地等各種應用。它由兩個節點組成，發送者節點將部署在外地(如果沒有互聯網) ，接收者節點將保持在室內，如果有互聯網可以將天氣數據上傳到互聯網。

該項目的主要目標是通過使用各種傳感器讀取天氣參數，通過 ESP32處理數據，然后通過 LoRa 模塊傳輸數據。接收方 LoRa 單元將從 Sender 節點收集數據，并將其上傳到 Server 以進行監視和分析。

數據交互方式：

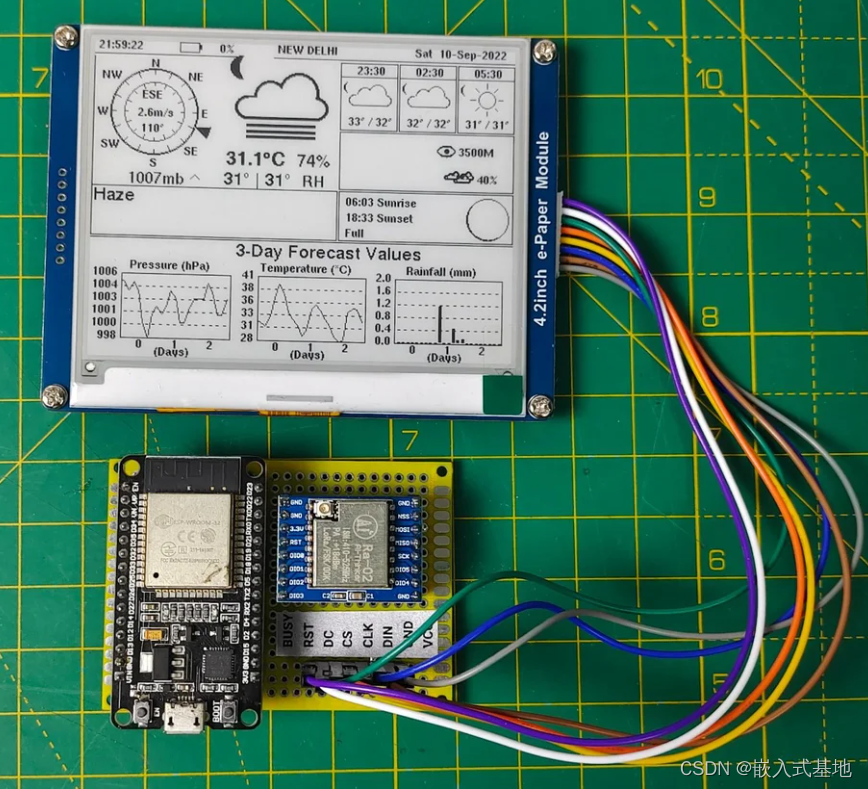

1. 透過電子墨水紙張顯示器監察數據

2. 與家庭助理/ESPHome 的融合

3. 將數據上傳到 Thingspeak，并以圖形格式監視記錄的數據。

4. 通過 Blynk App 監控智能手機上的數據。

2、硬件設計

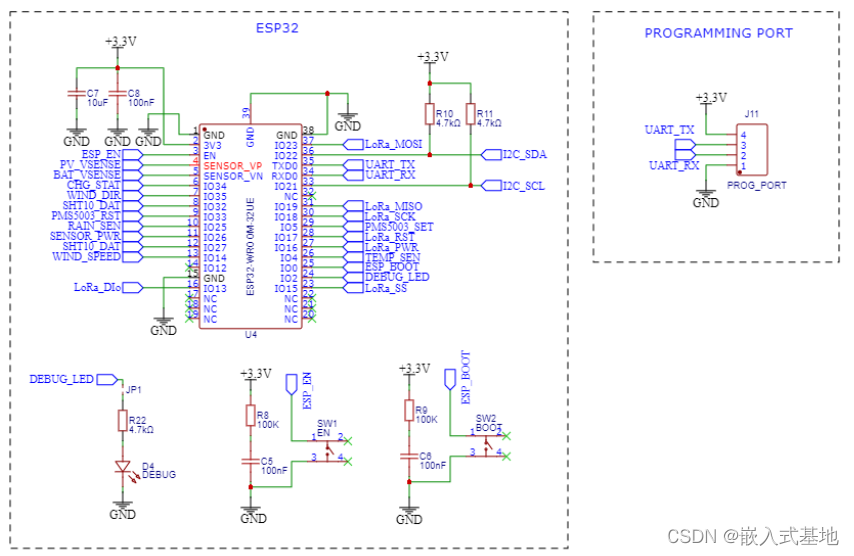

2.1、主控接口設計

本項目的主控制器為 ESP32-WROOM32單片機。來自 LDO 的3.3 V 電源通過輸入濾波電容 C7和 C8被饋送到 ESP32的3V3引腳。兩個電阻 R10和 R11是 I2C 總線的上拉電阻。使用帶有限流電阻 R22的 LED D4指示調試狀態。Jumper JP1用于啟用或禁用調試 LED。如果你需要這個 LED，你必須做空跳線 JP1。

程序端口 J11用于連接板與程序員上傳固件。

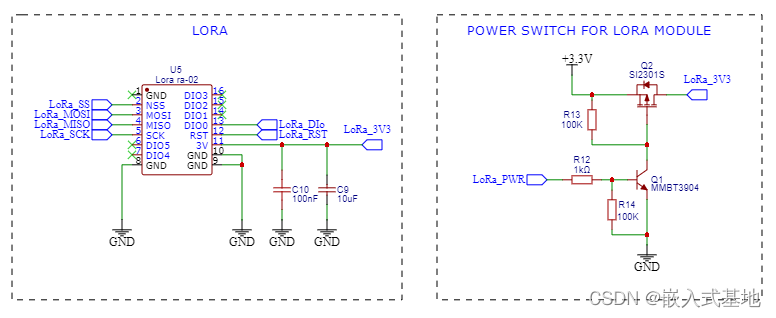

2.2、LoRa 模塊接口

LoRa 是一種“長距離”低功耗無線標準，用于提供蜂窩式低數據速率通信網絡。LoRa 非常適合在相當長的距離內提供間歇性的低數據速率連接。

該設計中添加了一個電源開關電路，通過使用 MOSFET (Q2)和晶體管(Q1) ，在睡眠模式期間完全關閉了 LoRa 模塊。

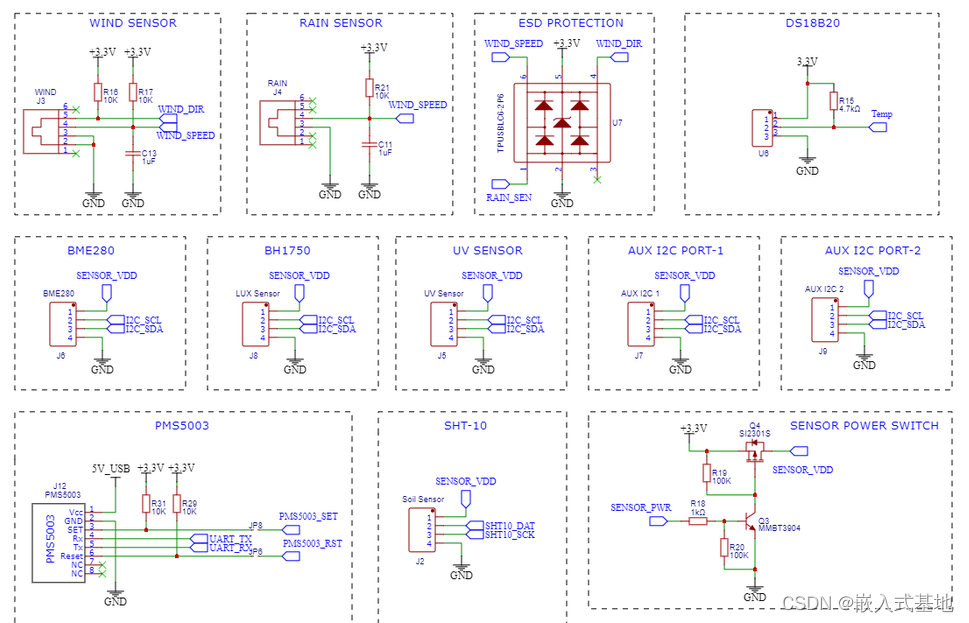

2.3、氣象傳感器

該系統主要由以下幾個傳感器構成：

• 大氣壓強傳感器（BME280）

• 溫度傳感器（DS18B20）

• 光照強度傳感器（BH1750）

• 風向傳感器

• 風速傳感器

• 雨量計

• 紫外線強度檢測傳感器（SI1145）

• 空氣質量傳感器（PMS5003）

• 土壤溫濕度傳感器(SHT30)



3、低功耗設計

氣象站的核心是一個 ESP32 SOC，一個耗電的芯片。當系統由插座供電時，往往不太關心能源消耗。但是如果使用電池來為系統的電源，那么每一毫安都很重要。

本項目使用18650電池作為系統的外接電源。要使用電池運行 ESP32，我們必須降低能耗?？梢酝ㄟ^以下方式降低電力消耗：

• 軟件優化

• 硬件優化

3.1、軟件優化

使用深度睡眠模式，這是ESP芯片最省電的選擇。它可以使ESP32進入休眠狀態，節省電池?？梢悦扛粢欢螘r間喚醒ESP，進行測量并發布數據。

3.2、硬件優化

PCB上的耗電元件是LED、ESP32、LoRa和傳感器。ESP32的功耗可以通過軟件優化降到最低。其他器件，我們可以通過優化硬件設計來減少他們的功耗。

在硬件設計中考慮了以下幾點，以減少功耗：

1. LED跳線。

通過使用跳線JP1、JP2和JP3，你可以啟用/禁用PCB板上的所有3個LED（DEBUG、CHRG和POWER）。默認狀態是禁用，但如果你需要它們，可以用焊料將跳線連接起來。

2. 用于LoRa的電源開關。

通過使用MOSFET（Q2）和晶體管（Q1）添加了一個電源開關電路，以便在睡眠模式下完全關閉LoRa模塊。ESP32的GPIO引腳16被用來控制這個電源開關。

3. 傳感器的電源開關。

我通過使用MOSFET（Q3）和晶體管（Q4）添加了一個電源開關電路，以便在睡眠模式下完全關閉所有的傳感器（當沒有傳感器數據要發送時）。ESP32的GPIO引腳26被用來控制這個電源開關。

4、圖片展示

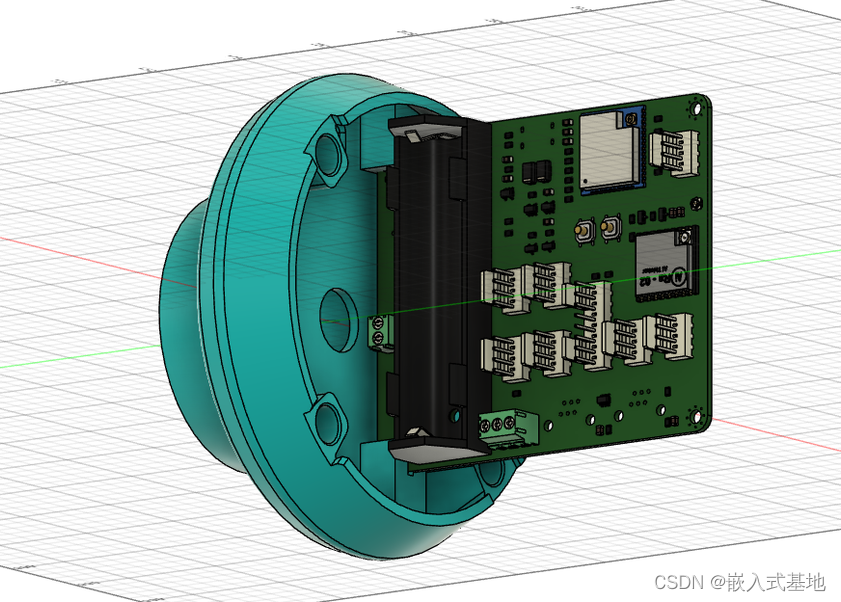

本項目設計了一個3D打印的百葉箱來保存氣象傳感器和PCB板。

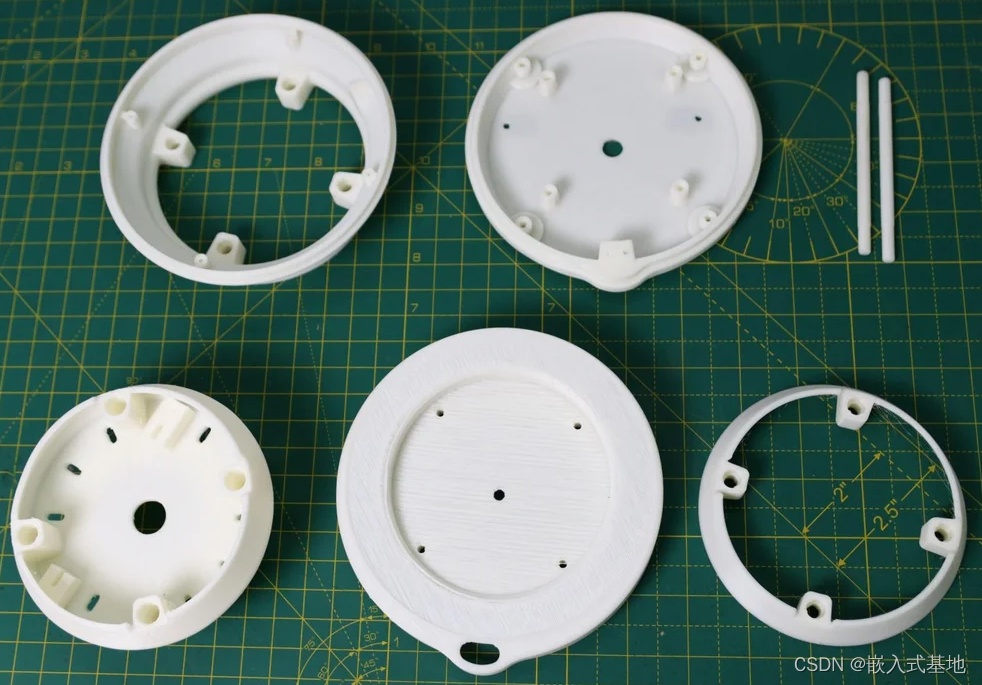

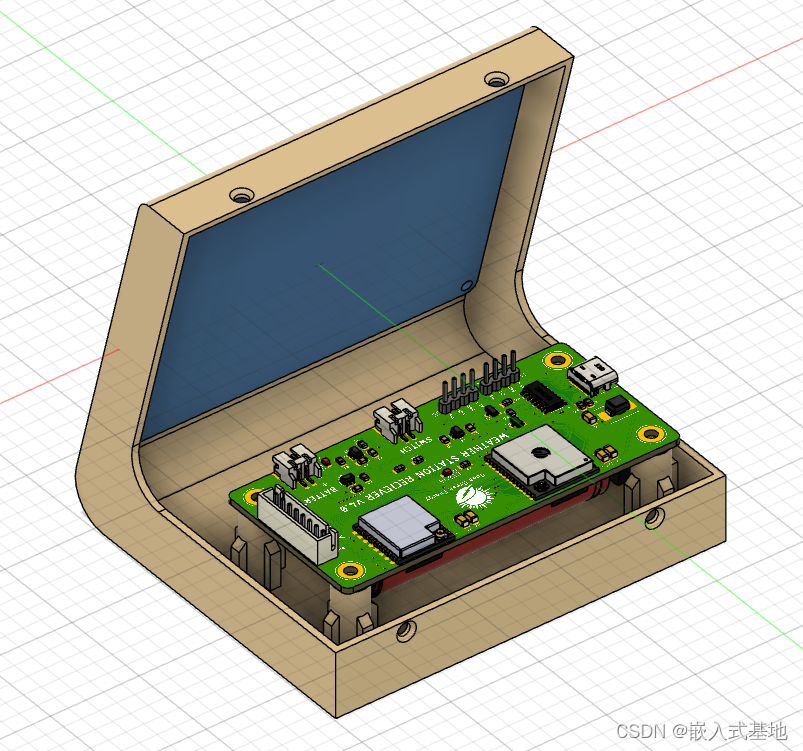

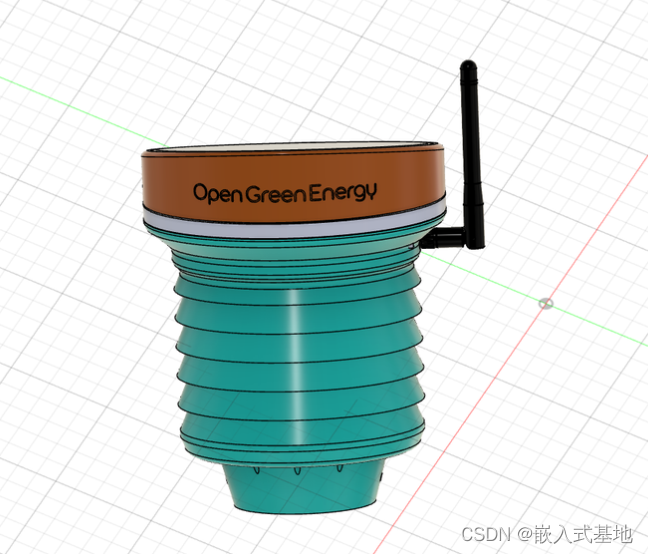

部分外殼展示：

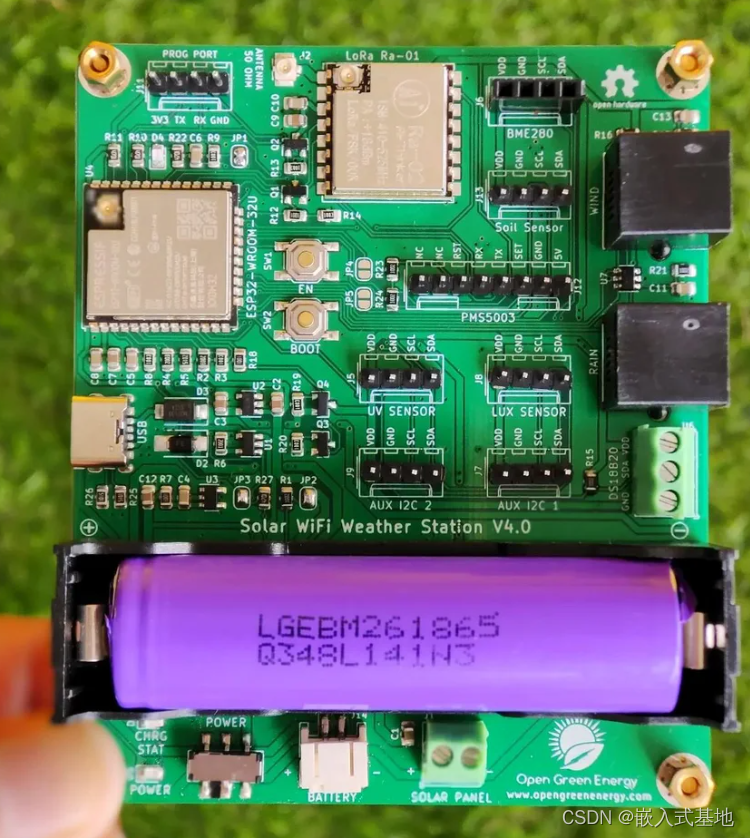

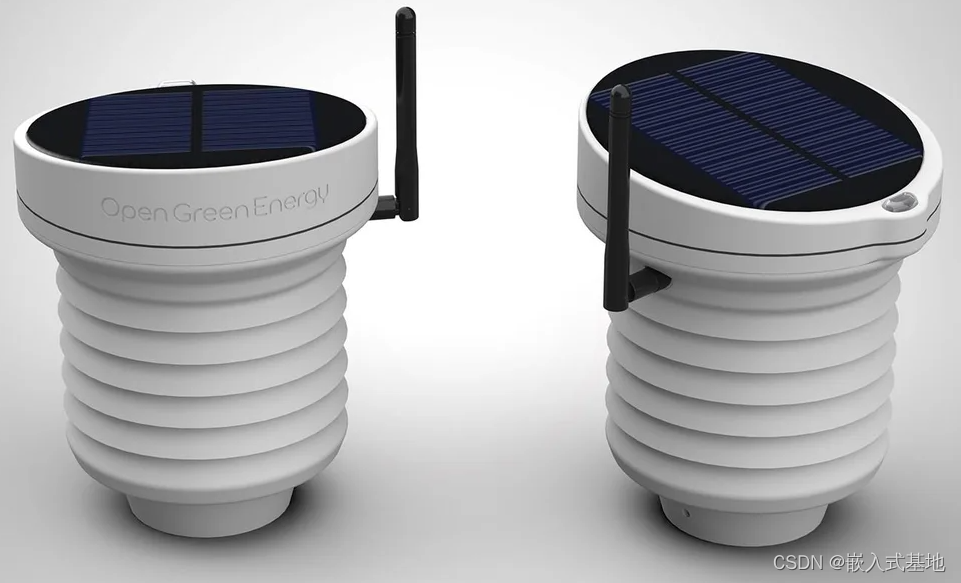

實物展示：
