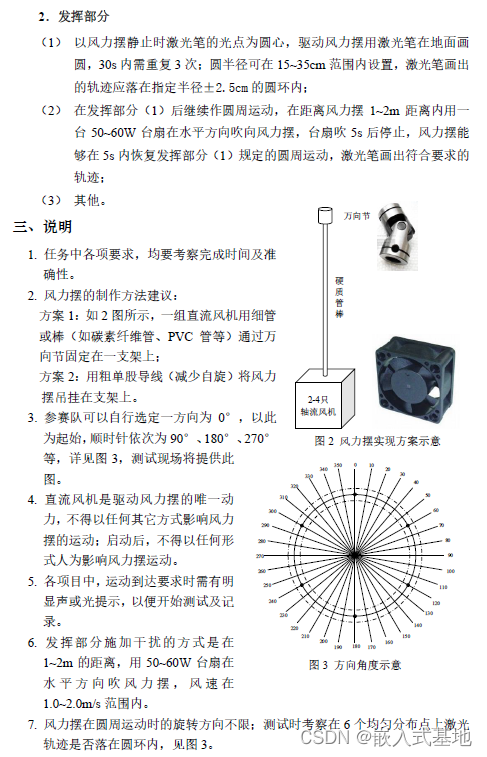

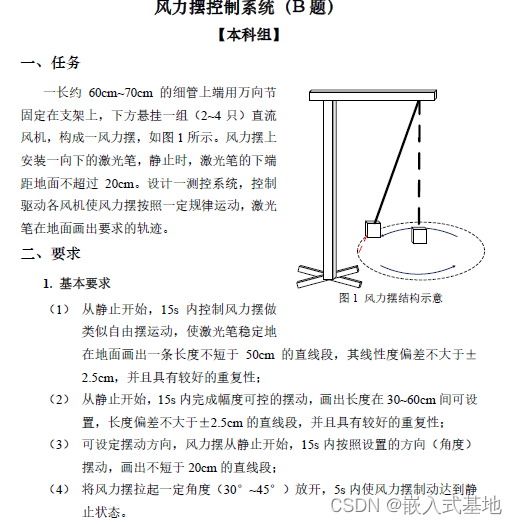

1、賽題回顧

2、硬件說明

1. 整個模塊分上下三層：最下層為亞克力板固定四個8520電機，中間層為電機驅動電路板、各個模塊接口等，上層為主控核心板；

2. 電機兩個正轉，兩個反轉，分別對應X、Y的+/-兩個方向；螺旋槳兩正兩反，在這里螺旋槳做推力方向，可以良好的避免異常情況下的射槳等極端情況；

3. 傳感器：MPU6050陀螺儀模塊

4. 點狀激光頭 –固定在底部亞克力板上

5. 電機使用8520空心杯電機，電氣參數如下：
   電機型號：8520空心杯電機（2S） 重量：5.3g
   工作電壓：5~7.4V DC 堵轉電流：8A
   空載電流：100mA 空載轉速：50000RPM
   負載電流：1.2A 負載轉速：44000RPM

3、算法分析

3.1、基礎知識

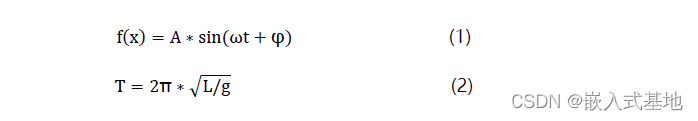

• 當只有一個方向的水平擺動的情形如x方向的擺動時；根據定義，我們可將系統理想化為單擺模型，因此有：




  上述（1）為簡諧運動的典型運動學公式，質點做簡諧運動，其位移與時間的函數關系；
  f(x)：表示位移

A：表示振幅
w：表示角速度
φ：表示相位
周期T與w之間的關系為：T=2π/w。

• 為單擺周期計算公式，結合實物參數推算大致的運動周期：
  L=擺桿長度=0.3m
  g=重力加速度，我們?nèi)?0m/s2
  因此，推導出下面公式：




  顯然，上面的擺桿我們選取的長度是相對比較短的，假設極端一點，我們選取擺桿長度為2m，此時公式：




  周期T的取值范圍：1.09s ~2.81s

• 根據單擺周期的實驗法去測得周期：這里我們測量的是十次單擺周期秒表計時為11.5s；因此在程序中定義

#define Period 1150 //單擺周期 ms

如果修改了擺桿長度、機械結構，這個值要去重新測得，然后看公式（1）中的變量

A：振幅，是我們需要設定的擺動幅度；
φ：相位，在這里可以理解為開始時對應的位移，我們設為0；
w：角速度，w=2π/T 已知
t：自變量，u32 TimeCnt;//運動時間計數器

綜上，可以推導出f(x)

公式（3）是一種典型的數據離散歸一的處理方法，具體的意義我們可以理解為在一個運動周期內每隔5ms（5ms中斷）取點，映射到2π的范圍上，記錄對應點位移隨著時間在A范圍內正弦函數周期性變化情況；

3.2、PID算法

3.2.1、參數設置

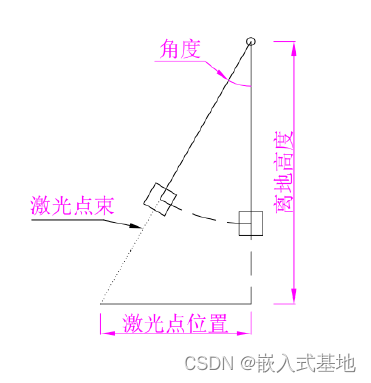

圖1
根據上圖做設置以下參數定義 :

• 離地高度 float Height=675（單位 mm）；

• 角度由陀螺儀模塊反饋獲得，X 方向為 Roll，Y 方向為 Pitch

• 激光點位置 float Measure_X，可以通過測得的角度三角轉換得出測量值：Measure_X=tan(Roll)Height；加入初始值、弧度單位換算即：Measure_X=(float)tan((Roll-ZHONGZHI_B)/1802PI)Height;

3.2.2、控制簡諧運動

• 控制激光點的位置滿足單擺運動因此有目標值 Target_X：

Alpha=(float)TimeCnt/Period2PI;
Target_X=Amplitude_xsin(Alpha);    //X 方向目標值函數 PID 公式 ：pwm=Kpe(k)+Ki*∑e(k)+Kd[e（k）-e(k-1)]

此時可以通過控制 Amplitude_x 來控制擺動的幅度，導入 PID 這里就不做具體的敘述了；這樣就可以控制風力擺每個方向做單擺運動（簡諧運動）；

3.2.3、李薩如圖形

定義：李薩如圖形由在互相垂直的方向上的兩個頻率成簡單整數比的簡諧振動所合成的規則的、穩定的閉合曲線；
要點：互相垂直、 簡諧運動、頻率成整數比
系統滿足要求，我們來看下李薩如圖形的數學定義：

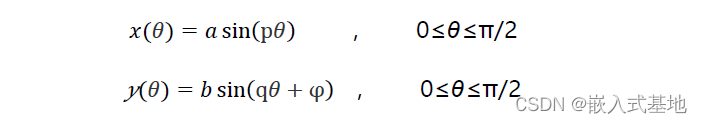

設n=q/p; n稱為曲線的參數，是兩個正弦振動的頻率比; 參數方程可以寫作:

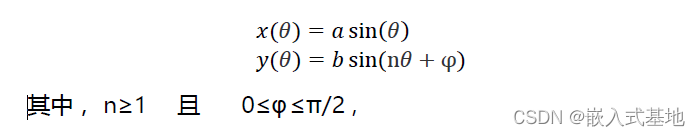

又有李薩如圖形特殊情形：

若a=b，n=1，則曲線是橢圓
若 φ=π/2 ，則這橢圓其實是圓
若 φ=0 ，則這橢圓其實是線段

對應我們的需求，回到我們風力擺系統中，當風力擺同時參與兩個互相垂直方向上的簡諧運動，風力擺的位移是這兩個振動的矢量和：

1. n=1，我們沒有必要去調節頻率比；因此有我們的目標值函數：Target_X=Amplitude_xsin(Alpha); Target_Y=Amplitude_ysin(Alpha+Phase);

2. 畫直線，相位差φ=0；

3. 畫圓，a=b，n=1，φ=π/2或者3π/2

• 這部分內容較多，這里就不展開講解了，詳細的可以查看該資料：https://mbd.pub/o/bread/ZJiakp5y

4、電路設計

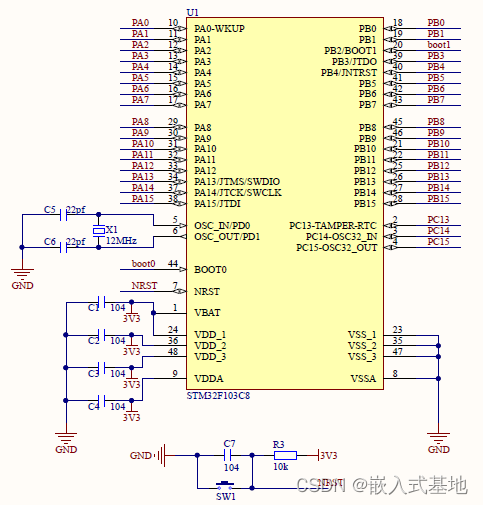

4.1、STM32最小系統

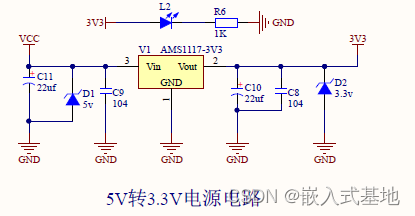

4.2、電源電路

4.3、OLED顯示電路

5、程序設計

5.1、位置式PID控制

int Position_PID_X (float value,float Target) { static float Bias,Pwm,Integral_bias,Last_Bias;
 Bias=value-Target; //計算偏差 Integral_bias+=Bias; //求出偏差的積分 Pwm=Position_KP*Bias+ //PID控制器比例項 Position_KI*Integral_bias+ //PID控制器積分項 Position_KD*(Bias-Last_Bias); //PID控制器微分項  Last_Bias=Bias; //保存上一次偏差  return Pwm; //增量輸出 } int Position_PID_Y (float value,float Target) { static float Bias,Pwm,Integral_bias,Last_Bias;
 Bias=value-Target; //計算偏差 Integral_bias+=Bias; //求出偏差的積分 Pwm=Position_Kp*Bias+ //PID控制器比例項 Position_Ki*Integral_bias+ //PID控制器積分項 Position_Kd*(Bias-Last_Bias); //PID控制器微分項  Last_Bias=Bias; //保存上一次偏差  return Pwm; //增量輸出 }

5.2、讀取MPU6050姿態信息

void Read_DMP(void) { unsigned long sensor_timestamp; unsigned char more; long quat[4];

 dmp_read_fifo(gyro, accel, quat, &sensor_timestamp, &sensors, &more); if (sensors & INV_WXYZ_QUAT )
 {
 q0=quat[0] / q30;
 q1=quat[1] / q30;
 q2=quat[2] / q30;
 q3=quat[3] / q30;
 Pitch = asin(-2 * q1 * q3 + 2 * q0* q2)* 57.3;
 Roll = atan2(2 * q2 * q3 + 2 * q0 * q1, -2 * q1 * q1 - 2 * q2* q2 + 1)* 57.3; // roll Yaw = atan2(2*(q1*q2 + q0*q3),q0*q0+q1*q1-q2*q2-q3*q3) * 57.3;//yaw }
}
