肖特基二極管與瞬態抑制二極管TVS的作用

1.本文目的2.肖特基二極管典型應用電路3. 瞬態抑制二極管TVS典型應用電路

1.本文目的

電路中二級管的種類繁多，現在主要講一下肖特基二極管與瞬態抑制二極管的作用與實際的電路連接。

2.肖特基二極管

肖特基二極管與普通二極管的差別如下

(1)減小功率

普通二極管在電流流過時，會產生0.7到1.7V的電壓降。而肖特基二極管只有0.15到0.45V的電壓降，可以提高效率。

(2)肖特基二極管是利用金屬-半導體接面作為肖特基勢壘，以產生整流的效果，和普通二極管中由半導體-半導體接面產生的P-N接面不同。

(3)肖特基勢壘的特性使得肖特基二極管的導通電壓降較低，而且可以提高切換的速度。

典型應用電路

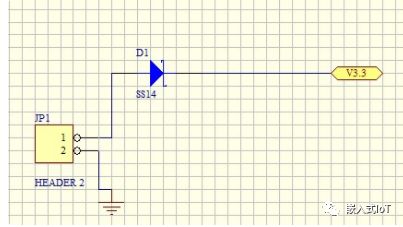

鉗位二極管，防止電流倒灌

續流二極管，將電感產生的電流作為輸出

3. 瞬態抑制二極管TVS

瞬態電壓抑制二極管（Transient Voltage Suppressor）簡稱TVS，是一種二極 管形式的高效能保護器件。當TVS 二極管的兩極受到反向瞬態高能量沖擊時，它 能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩?，吸收高達數千瓦的 浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元 器件，免受各種浪涌脈沖的損壞。

典型應用電路

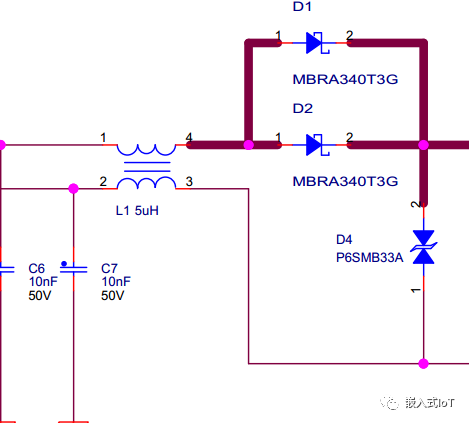

主要是用來吸收浪涌電壓
