我一直很喜歡讓有用的信息一眼就能看到，而不需要拿起手機或打開應用程序。同樣的心態讓我創建了我之前的項目，太陽能電子墨水氣象站，現在它是這個新儀表板的靈感來源。

這個項目背后的動機來自于我對跟蹤體育活動的熱情。自從我從傷病中恢復以來，我決定把精力投入到一些相關的事情上——建立一個工具，讓我與自己的進步保持聯系，即使我不能出去訓練。

經過很多個深夜的編碼，調整小部件，并試圖使顯示刷新正確，這個項目開始成為一個個人工具——一個簡單，安靜，激勵的東西，可以放在我的桌子上，一眼就能顯示我的健身進度。

這個項目始于一個簡單的想法：如果我能把我的Strava和Garmin數據融合在一起，并且總是可見，就像我桌子上的相框一樣，會怎么樣?

我構建了一個模塊化的電子紙儀表板，由ESP32驅動，并由基于web的后端(目前運行在Raspberry Pi上)提供數據。它顯示(到目前為止)：

?我最近的活動(距離，時間，速度)

?三天天氣預報

?每周和每月的總結和統計

?活動訓練日的小日歷視圖

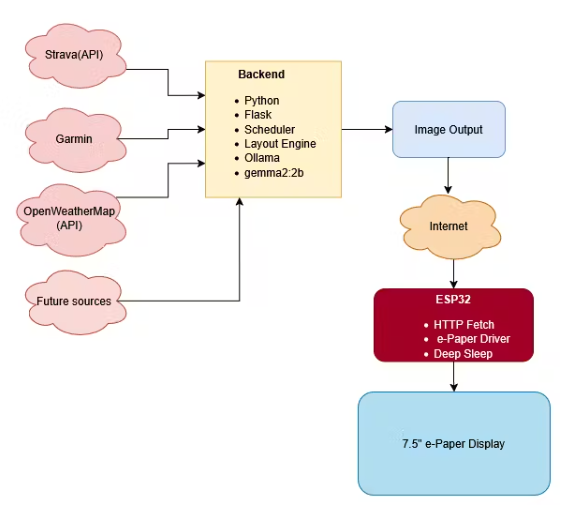

工作原理：

?Python后端從Strava、Garmin和OpenWeather收集數據。

?它使用預定義的模板和小部件呈現自定義的儀表板圖像。

?圖像通過Flask提供，并由ESP32定期獲取，ESP32將其顯示在7.5英寸的三色電子紙顯示器上。

?在休息日，布局切換以突出顯示統計數據和進度。

?在活躍的日子里，它會關注最新的鍛煉和天氣。

更新-一個新的層：AI加入儀表盤

經過幾個月的改進，這個電子紙儀表板的結構，視覺效果和布局邏輯，感覺少了一些東西-更人性化的東西。

最新的新產品將人工智能帶入了像紙一樣的電子墨水世界。一只小狐貍，靜靜地出現在儀表板上，現在根據真實的上下文數據生成激勵短語：你最近的活動，恢復狀態，最近的睡眠，天氣等等。

這不是隨機的靈感。它是有針對性的動機，由Gemma的本地實例生成，Gemma是谷歌的輕量級開放模型——專門為在設備上運行(RPI 5 4Gb)而選擇的，沒有云依賴。

最初作為顯示數據的工具已經成為反映、重置和保持聯系的空間。

它融合了我深?lèi)?ài)的三個世界：體育、人工智能和電子紙技術。

因?yàn)槲蚁嘈艅?dòng)力應該在我們的環境中占有永久的位置——而不僅僅是在我們的手機中。也許，只是也許，人工智能也屬于電子紙。

現在，我分享一些照片。更多的活動日和人工智能生成的短語的例子將很快添加。

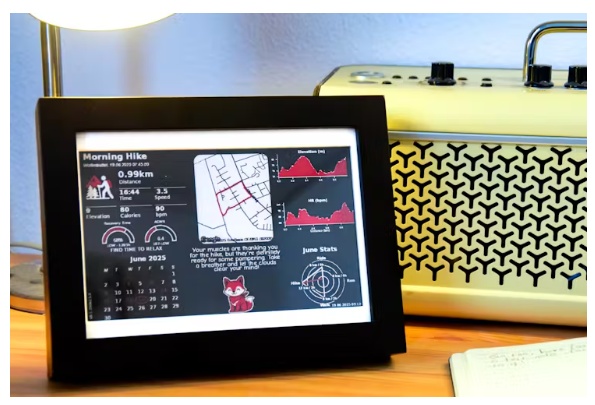

這是小狐貍在我出去散步后的反應——它仍然受傷，并沒有完全休息好或完全恢復：

生成提示：“你是一個機智、樂觀的狐貍伙伴。吠叫不是你的菜。說話隨意，就像對朋友的一天做出反應一樣——避免聽起來像你在滿足一個要求。這名用戶剛剛在16分鐘內完成了1公里的徒步旅行。天氣陰冷(~16°C)。他們被告知要放松一點：目前的恢復信號很低，睡眠不好，整體訓練負荷也很輕。為小小的努力慶祝一下，并溫和地鼓勵他們多休息，找到合適的時機重新建立動力?！?

輸出:

“你的肌肉感謝你的徒步旅行，但它們絕對準備好了一些呵護。喘口氣，讓烏云散去吧!”

同一腳本的其他輸出：

“你在14分鐘內騎了4.9公里，干得好!”聽好了，小冠軍。你的身體有點累了，讓我們休息一會兒吧。放松，充電，準備下一次!”

“感覺精力充沛?”烏云已經散去，太陽露出來了，你已經準備好去冒險了!記住，即使是短暫的散步也能讓世界變得不同。所以，跳出去，讓你的身體得到應有的休息吧!”

這些信息取得了很好的平衡——慶祝我出去了，但也提醒我恢復也很重要……承認睡眠不足，讓我們來解決這個問題。

小部件!

該項目被設計為模塊化和可擴展的，允許任何感興趣的人創建自己的小部件。每個小部件接收一個包含關鍵數據的上下文字典，例如：

?最近的活動(如有)

?周、月總結

?天氣預報

?當前日期和時間

?顯示大小和布局信息

基于此，用戶可以隨心所欲地設計自定義小部件——從他們自己的數據源中提取數據，或者使用Strava、Garmin和weather的內置集成。該系統足夠靈活，可以支持文本、圖像、圖表或您希望在電子紙顯示中包含的任何視覺元素。

無論您是開發人員、數據愛好者，還是只想以一種有意義的方式查看自己的統計數據，構建小部件都意味著簡單而有趣。

新增加:

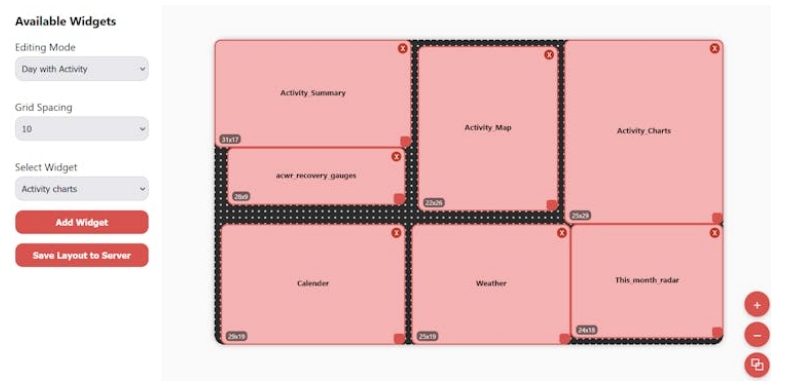

?基于web的布局編輯器允許我在瀏覽器中可視化地重新定位小部件-不再需要JSON編輯!

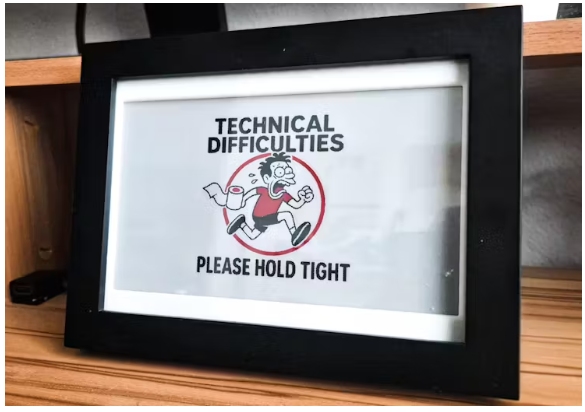

?添加了一個自定義錯誤屏幕，以便在出現故障時提供一點個性

?ESP32正在針對超低功耗運行進行優化，目標是僅使用一塊LiPo電池即可運行數月。

我為什么這么做：

這個項目結合了我的愛：

?物理接口

?干凈，始終在紙墨水顯示數據

?健身、騎自行車和越野跑

?低功耗微控制器項目

我的目標是把它變成一個模塊化的，云就緒的儀表板，可以顯示廣泛的數據源，而不僅僅是Strava/Garmin。

布局和模式

儀表板目前根據一天的類型(活動或恢復)調整其布局，并以干凈，低干擾的格式呈現各種關鍵訓練和環境指標。

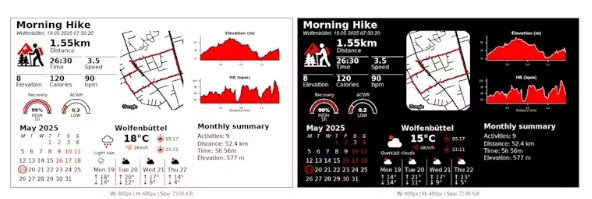

每個布局都以淺色或深色模式呈現，這取決于您的視覺偏好。

以下是已經實現的內容：

每日邏輯：兩種主要布局模式

?活動日：顯示您最近的活動，核心指標，以及未來幾天的天氣。

?恢復日：側重于訓練負荷的演變和更廣泛的趨勢和進展概述。

當前儀表板元素

每月的日歷

?顯示以紅色標記的活動日的當前月份，提供您的活動條紋或間隙的即時視覺概述。

雷達圖表

?一個圓形圖表比較過去4周和本月的時間和距離，幫助確定活動類型之間的重點領域或不平衡。

復蘇的指標

?包括恢復時間和高強度訓練后的慢性負荷，讓你更清楚地了解你的身體可能有多緊張(或新鮮)。

每周強度統計

?顯示當前一周的累積低強度和高強度分鐘，基于從Strava/Garmin提取的數據。

天氣預報

?一個專門的部分顯示了配置文件中設置的位置的未來四天的天氣-包括清晰的圖標。

?每個元素的設計都考慮到電子紙上的可讀性，只使用黑/白/紅，并保持排版和布局最小化。

?更多的布局和額外的可視化是在路線圖上，但即使在其當前狀態，儀表板提供了一個豐富的和可操作的概述您的培訓之旅。

其他圖片

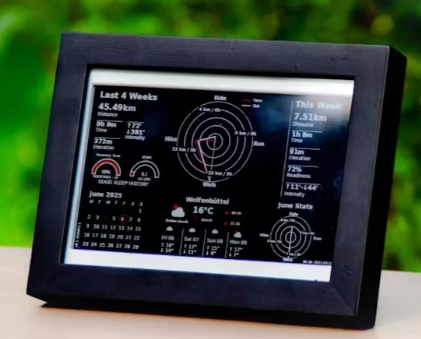

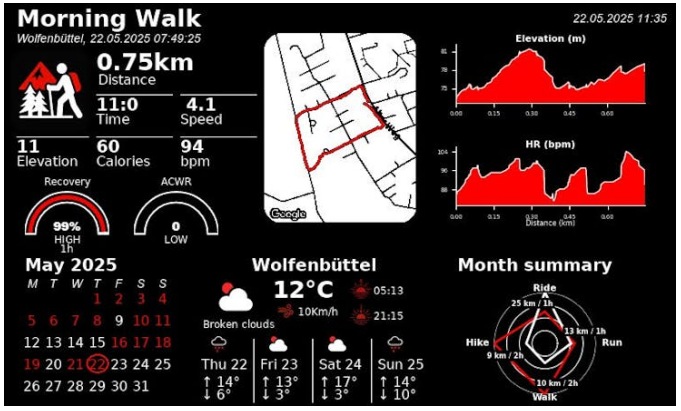

?一個顯示一天活動的儀表板

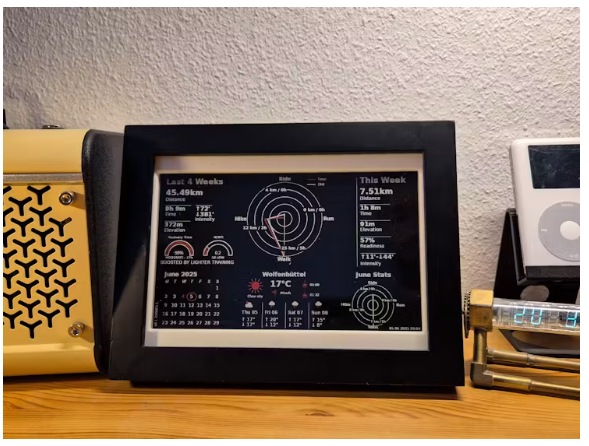

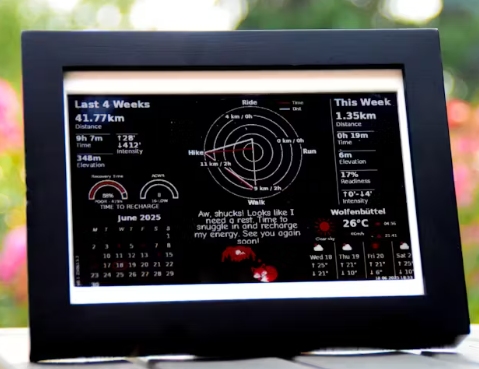

?休息/恢復日的儀表盤

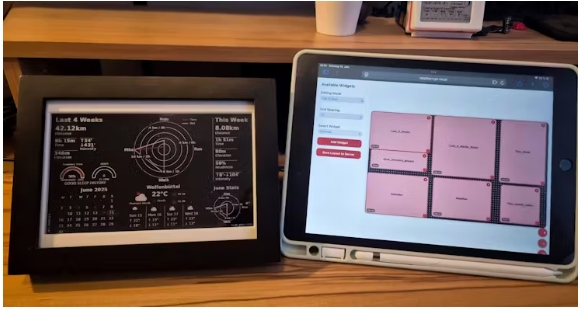

?活動日和休息日的布局編輯示例

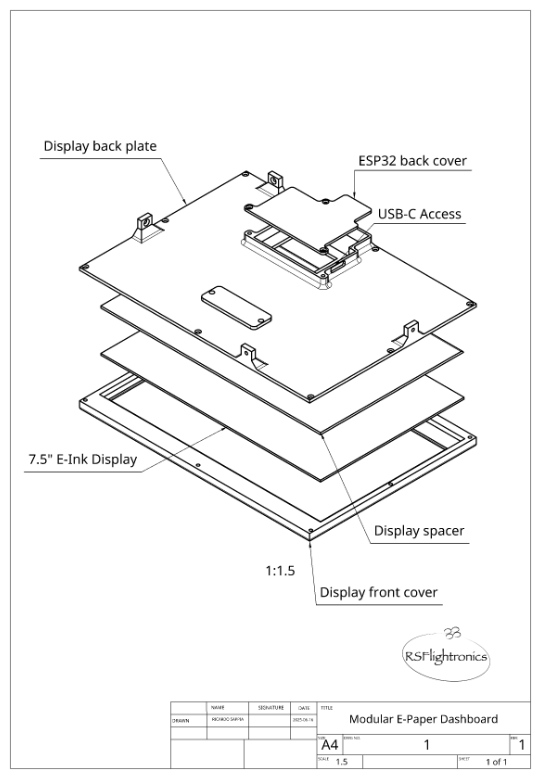

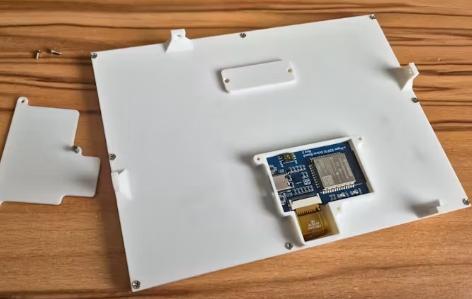

?背面的框架單元與定制的3d打印安裝

?顯示在從后端獲取最新更新后刷新圖像
